C4DG0NF1 - 307

DEMONTÁŽ - MONTÁŽ OBLOŽENÍ STROPU PEVNÉ STŘECHY

1 - PŘÍPRAVEK KE ZHOTOVENÍ

Z kousku plechu zhotovit stĕrku [1] délky přibližnĕ 600 mm a šířky asi 110 mm .

DŮLEŽITÉ : rohy stĕrky musí být zaoblené, aby nemohlo dojít k poškození stropního obložení ; nabrousit strany čepele stĕrky, aby se přípravek lépe zasunul a pro usnadnĕní řezání ; v průbĕhu používání nosit ochranné rukavice .

2 - DEMONTÁŽ

Demontujte :

• STROPNÍ KONZOLA (1)
• háčky slunečních clon
• sluneční clony (2)
• částečnĕ : OBLOŽENÍ SLOUPKŮ RÁMU ČELNÍHO SKLA
• madla (3)

POZOR : u sluneční clony vybavené kosmetickým zrcátkem s osvĕtlením přidat průchodku vodiče, která tak bude připravena pro montáž .

SEDAN 5 DVEŘE(Í)

UVOLNIT HORNÍ OBLOŽENÍ STŘEDNÍCH SLOUPKŮ (4) .

SEDAN 3 DVEŘE(Í)

UVOLNIT HORNÍ OBLOŽENÍ ZADNÍCH SLOUPKŮ (4) .

VšECHNY TYPY

Nechat viset .

Demontujte :

• HORNÍ OBLOŽENÍ ZADNÍCH SLOUPKŮ (5)
• zadní stropní svĕtlo
• upevňovací prvky o čtvrt otáčky (6)

Uvolnit tĕsnĕní rámu dveří a tĕsnĕní zavazadlového prostoru v horní části .

Sklopit opĕradla zadních sedadel .

POZOR : {{n12292}} lors du decollage de la garniture de pavillon, ne pas deteriorer le pavillon ni le coussin gonflable lateral ; {{n12293}} en cas de recuperation de la garniture de pavillon, ne pas faire de plis ou la remplacer si defaut d'aspect .

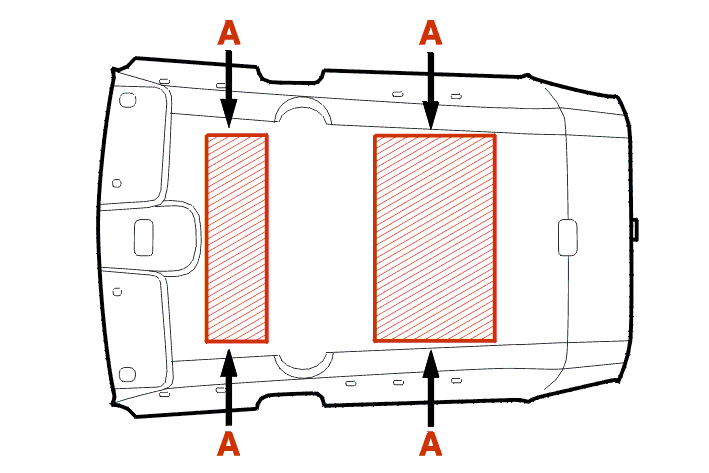

Odlepit stropní obložení zasunutím přípravku [1] v místĕ (A) a přitažením obložení .

Dva pracovníci vyndají stropní obložení zadní částí vozidla .

3 - MONTÁŽ

{{N12294}} appliquer une couche de colle néoprŠne sur la garniture .

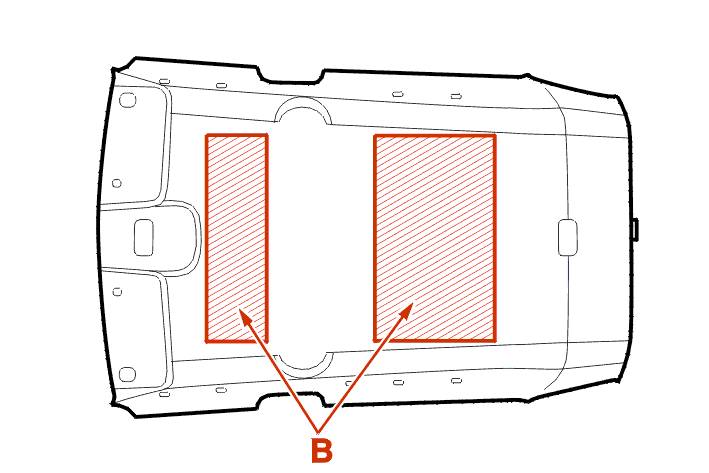

Dodržet rozmĕry lepení (B) .

Správnĕ umístit obložení .

Pokračovat v montážních operacích v obráceném pořadí než při demontáži .

ZPĔTNÁ MONTÁŽ HORNÍHO OBLOŽENÍ POSLEDNÍCH SLOUPKŮ .

SEDAN 5 DVEŘE(Í)

ZPĔTNÉ UMÍSTĔNÍ HORNÍHO OBLOŽENÍ STŘEDNÍCH SLOUPKŮ .

SEDAN 3 DVEŘE(Í)

ZPĔTNÉ UMÍSTĔNÍ OBLOŽENÍ ZADNÍCH SLOUPKŮ .

VšECHNY TYPY

ZPĔTNÁ MONTÁŽ OBLOŽENÍ SLOUPKŮ RÁMU ČELNÍHO SKLA .

ZPĔTNÁ MONTÁŽ STROPNÍ KONZOLY .

POZOR : vyčistit obložení vodou a mýdlem nebo benzinem f .
