B1DG0PK1 - 607 MOTOR EW12J4

AUSBAU - EINBAU ZYLINDERKOPF

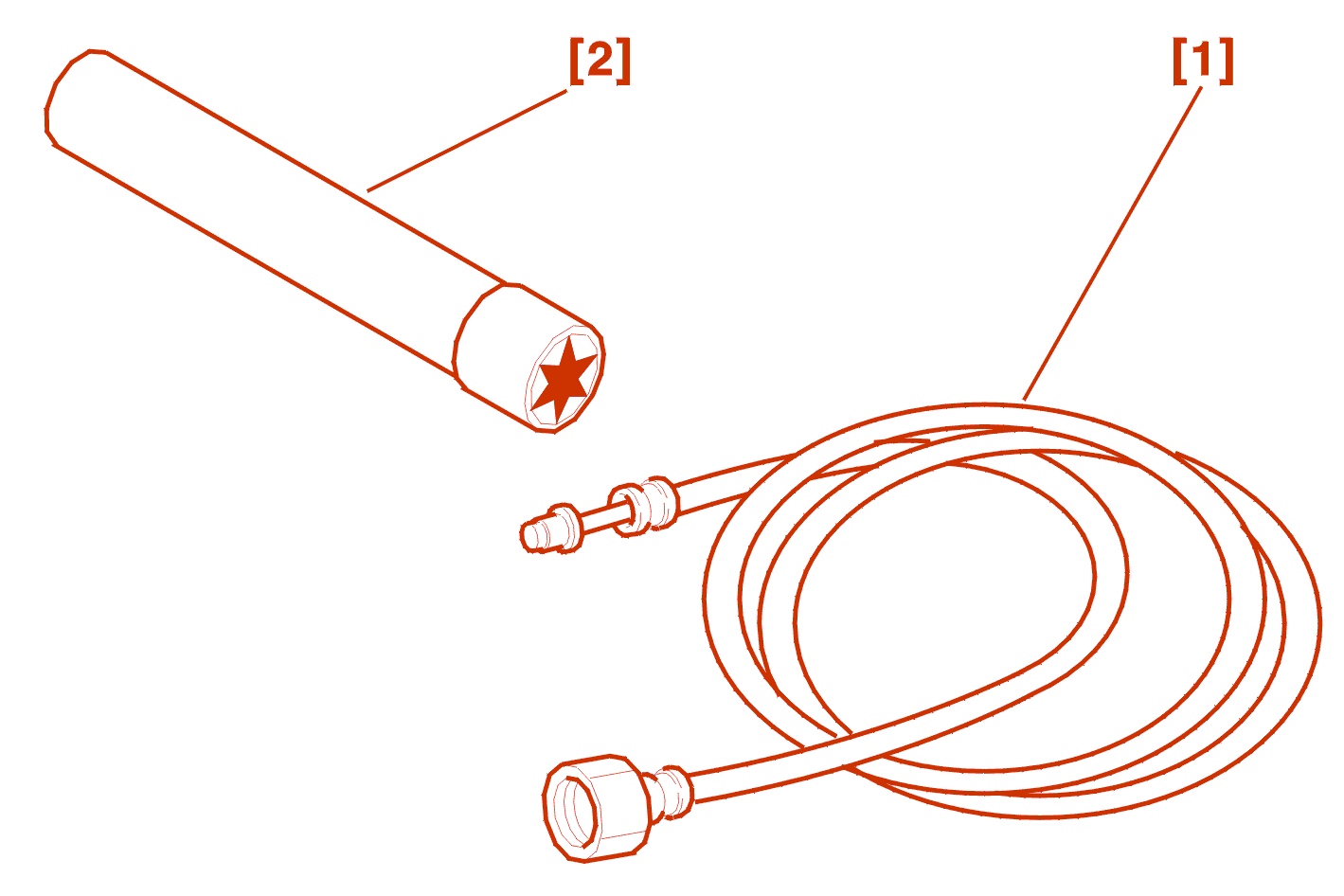

1 - SPEZIALWERKZEUG

[1] Leitung mit Anschluß für Druckanschlußventil SHRADER (-).0141-T1 .

[2] Steckschlüssel für Zylinderkopfschrauben (-).0185 .

2 - AUSBAU

Verkleidung unter der Antriebseinheit ausbauen .

Kühlsystem entleeren .

Auspuffrohr vom Auspuffkrümmer lösen .

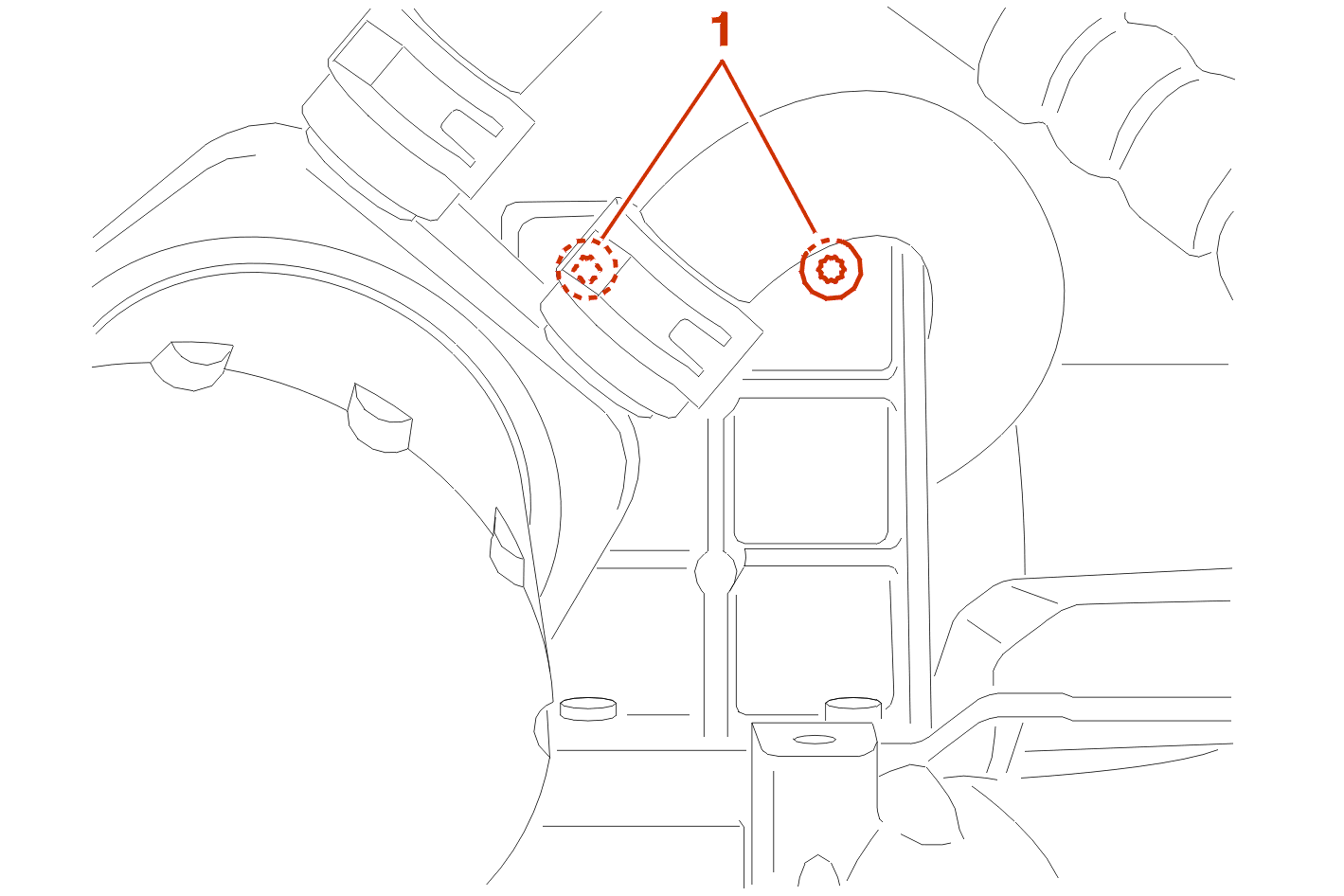

Die 2 Schrauben (1) ausbauen .

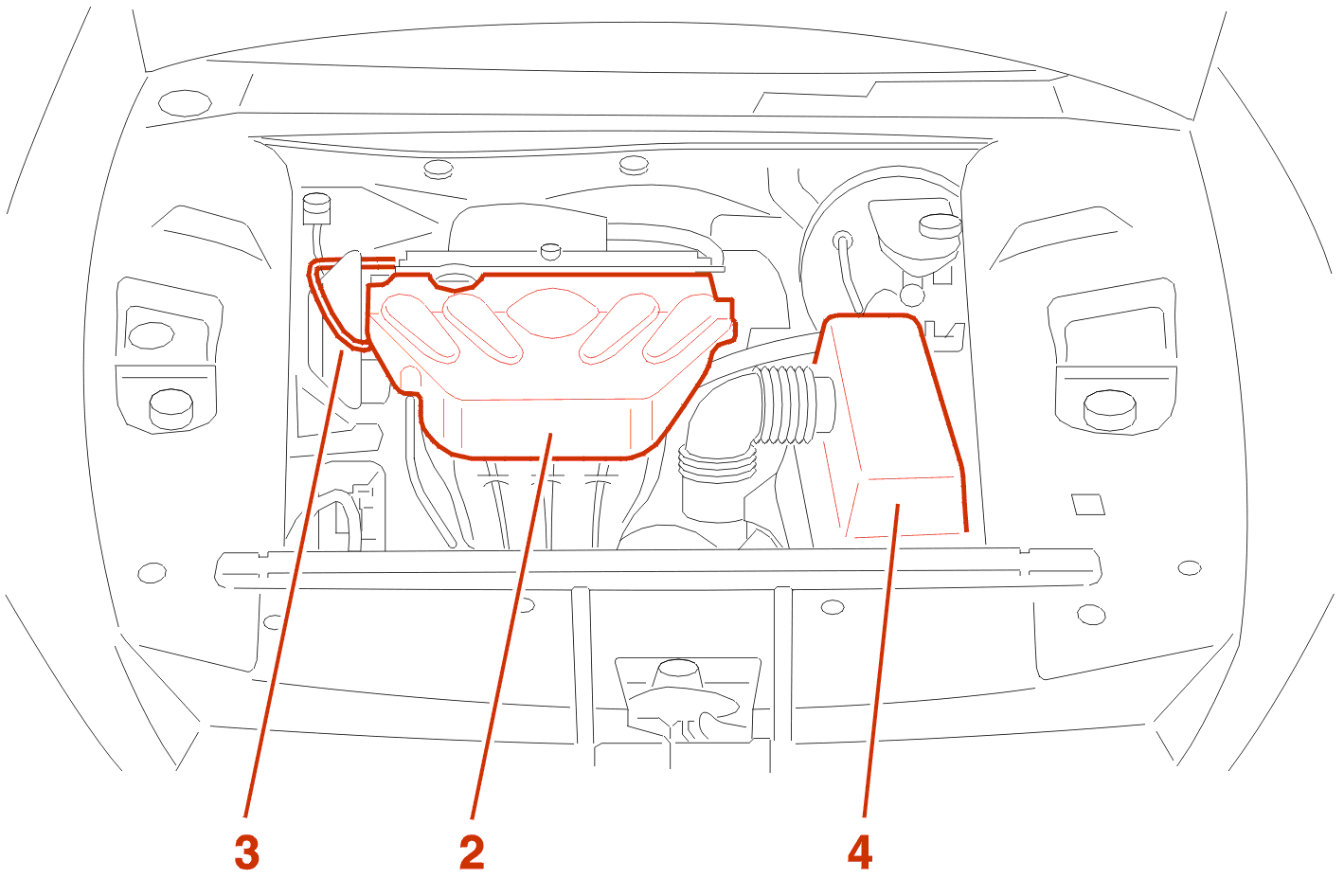

Abdeckblende (2) ausbauen .

Benzindruck abbauen, hierzu das Ende des Werkzeugs [1] am Druckanschlußventil SHRADER anschließen; Benzin in einem Gefäß auffangen .

Ausbauen :

• Kraftstoffvorlaufleitung (3)
• Luftfilter und Lufteintrittstutzen (4)
• Steuerzahnriemen
• Spannrolle des Steuerzahnriemens

Schraube (5) ausbauen .

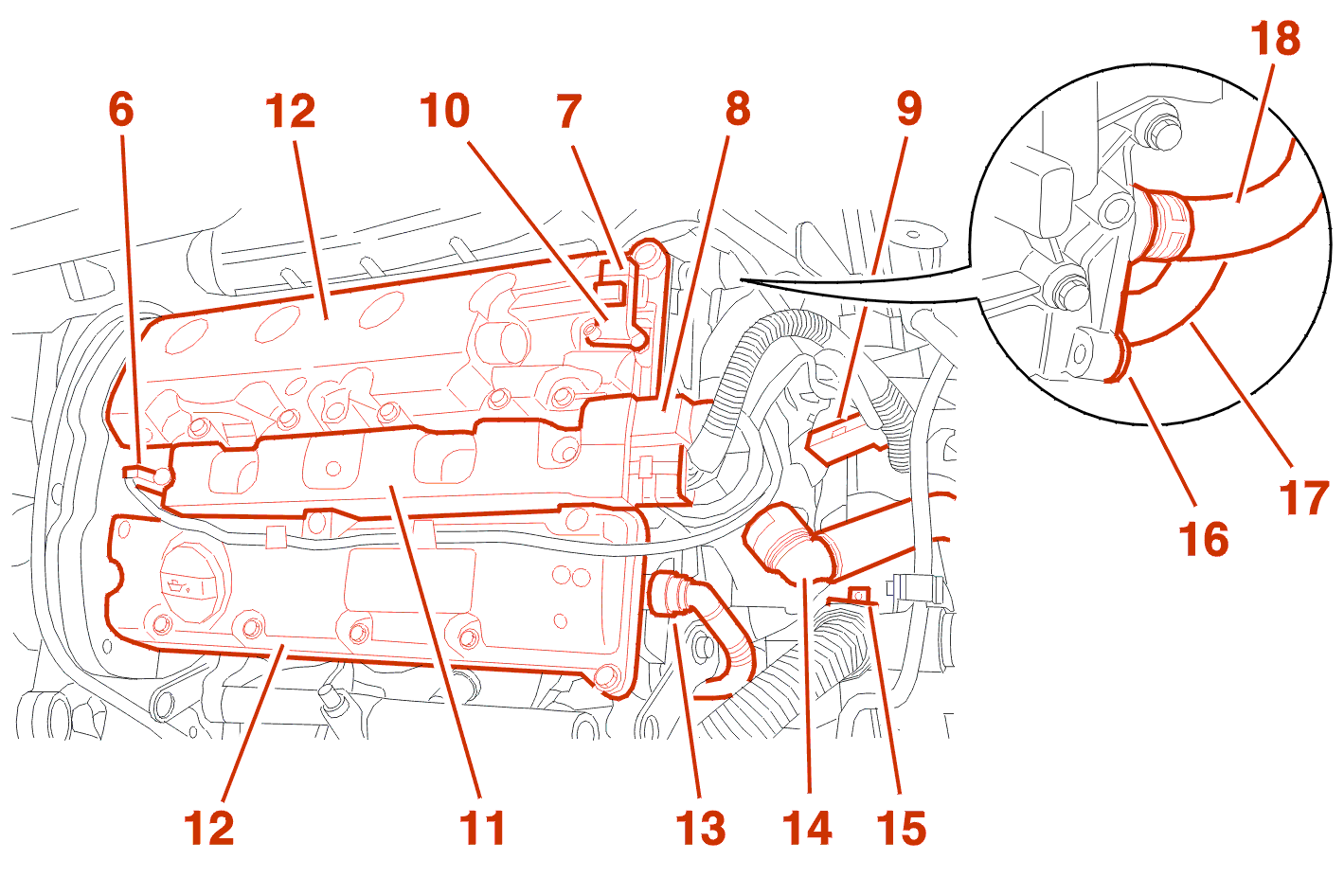

Die Stecker (6), (7), (8), (9) abklemmen .

Geber (10) ausbauen .

Kompaktspuleneinheit (11) ausbauen .

Die Zylinderkopfhauben (12) ausbauen .

Leitung (13) lösen .

Leitung (14) lösen .

Abnehmen : Heizungs-Wasserschläuche .

Kabelhalterung (15) am Wasseraustrittsgehäuse abnehmen .

Leitungsstrang des Fahrgeschwindigkeitsgebers lösen .

Abklemmen/lösen : Die Wasserschläuche vom Wasseraustrittsstutzen .

Saugrohr abnehmen (Zylinderkopföffnungen verschließen) .

Befestigungsschraube der Haltegabel (16) der Kühlmittelschläuche (17) und (18) an der Rückseite des Wasseraustrittsgehäuses ausbauen und Haltegabel abnehmen .

Zylinderkopfschrauben ausbauen, Mit Hilfe des Werkzeugs [2] .

Zylinderkopf und seine Dichtung ausbauen .

Rohrleitung am Wasseraustrittsgehäuse ausbauen .

Die Dichtflächen mit zugelassenem Reinigungsmittel reinigen, Auf keinen Fall Schneidwerkzeuge oder Schleifmittel verwenden, Die Dichtflächen müssen frei von Schlagstellen und Riefen sein .

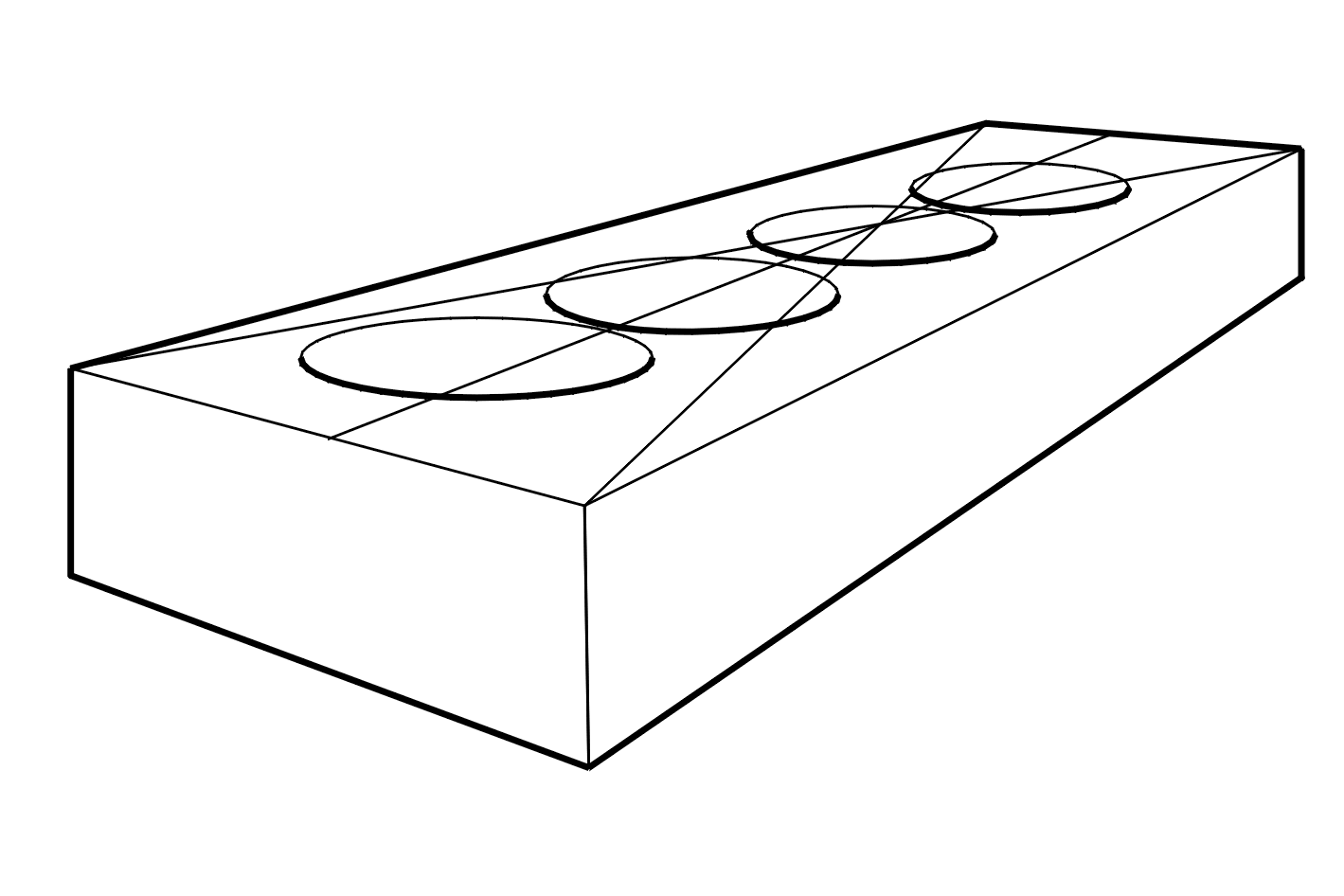

3 - PRÜFUNG DER EBENHEIT

Höchstzulässiger Ebenheitsfehler = 0.05 mm .

4 - EINBAU

Gewinde der Zylinderkopfschrauben im Zylinderblock mit einem Gewindebohrer reinigen .

Sicherstellen, daß die Zentrierhülsen (21) vorhanden sind .

Neue Zylinderkopfdichtung auflegen (Aufschrift TOP (22) nach oben) .

Rohrleitung (23) in der Wasserpumpe anordnen .

Zylinderkopf mit festgestelltem Nockenwellenzahnrad montieren .

Schlauch (23) am Zylinderkopf anordnen, Dichtungen zuvor mit Fett bestreichen .

WICHTIG : Zylinderkopfschrauben, deren Länge 129 mm überschreitet, nicht wiederverwenden .

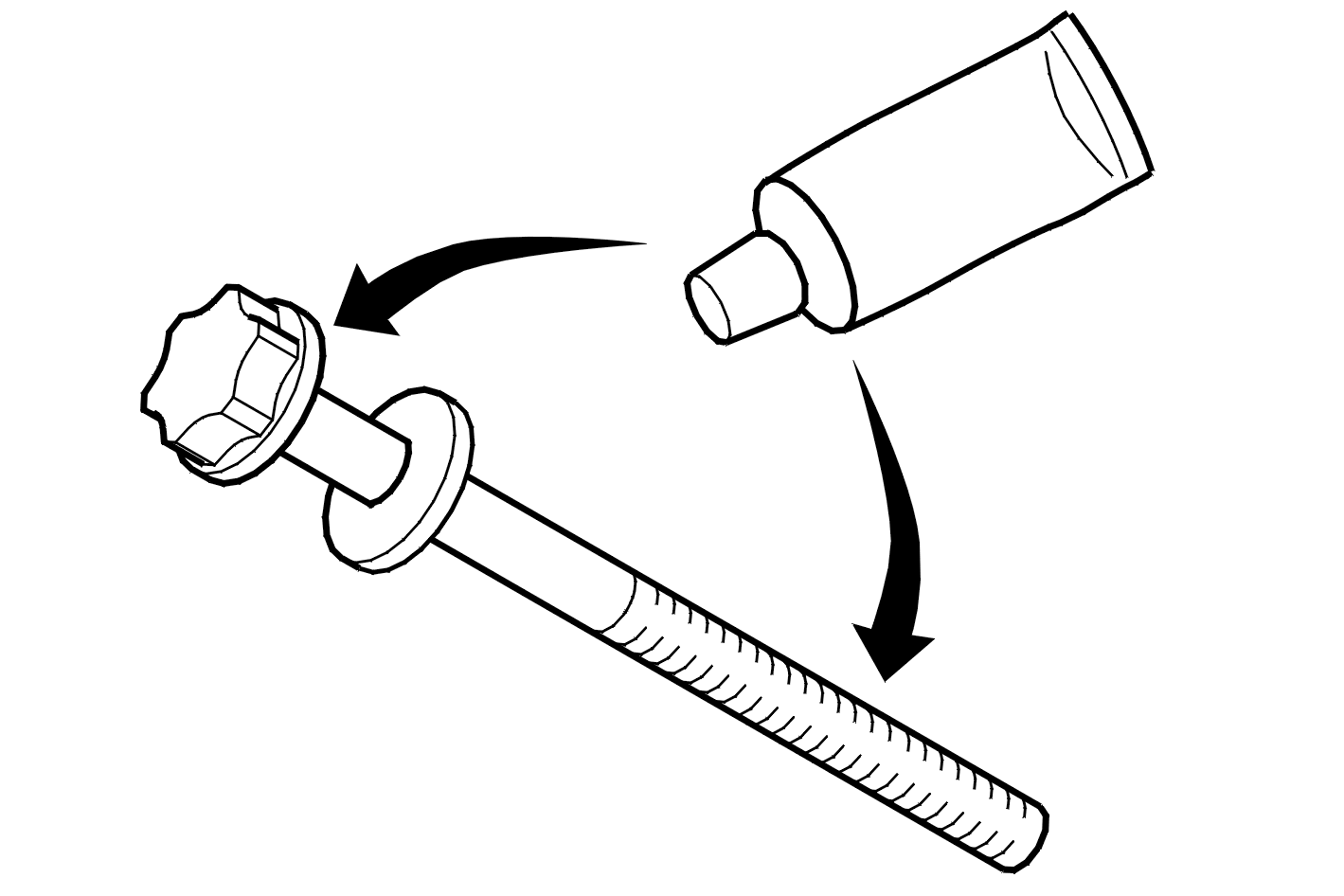

Schrauben am Gewinde und an der Auflagefläche unter dem Schraubenkopf mit Fett MOLYKOTE G RAPID PLUS bestreichen .

5 - ANZUG DER ZYLINDERKOPFSCHRAUBEN

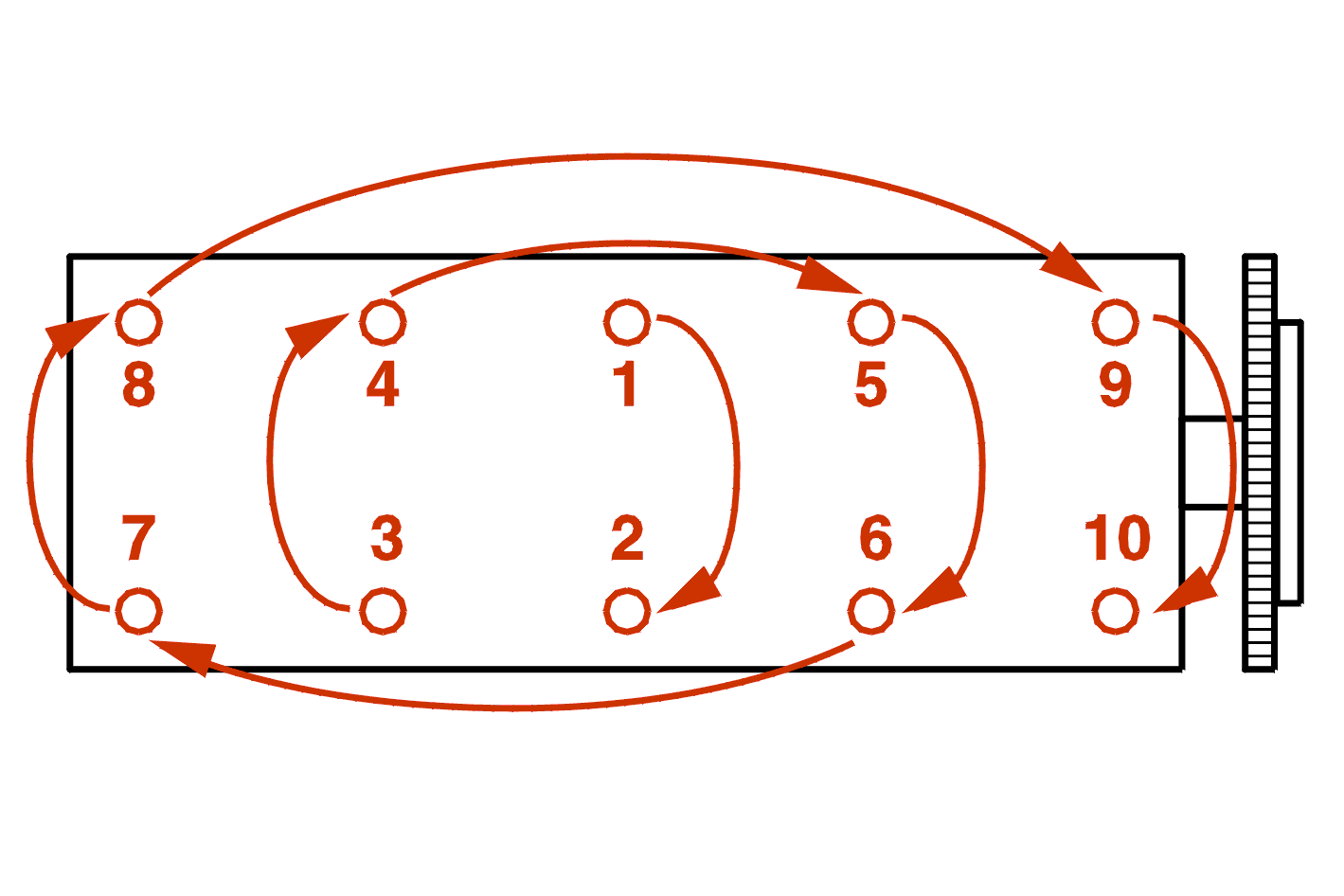

WICHTIG : Zylinderkopfschrauben in der angegebenen Reihenfolge anziehen,mit Hilfe des Werkzeugs [2] .

Schritt 1 :

• in der angegebenen Reihenfolge an jeder einzelnen Schraube verfahren
• Anzugsdrehmoment der Schrauben 1.5 m.daN

Schritt 2 :

• in der angegebenen Reihenfolge an jeder einzelnen Schraube verfahren
• Anzugsdrehmoment der Schrauben 5 m.daN

Schritt 3 :

• in der angegebenen Reihenfolge an jeder einzelnen Schraube verfahren
• Lösen um 1 Umdrehung(en)

Schritt 4 :

• in der angegebenen Reihenfolge an jeder einzelnen Schraube verfahren
• Anzugsdrehmoment der Schrauben 2 m.daN

Schritt 5 :

• in der angegebenen Reihenfolge an jeder einzelnen Schraube verfahren
• Winkelanzug 270° mit einem geeigneten Werkzeug des Typs FACOM D360

6 - EINBAU (FORTSETZUNG)

Einbau in der umgekehrten Reihenfolge des Ausbaus fortsetzen .

WICHTIG : die Vertiefungen über den hydraulischen Stößeln mit Öl füllen .

Die Schraube (5) der Zwischenhalterung am Zylinderkopf einbauen, Anzug mit 4.5 daNm .

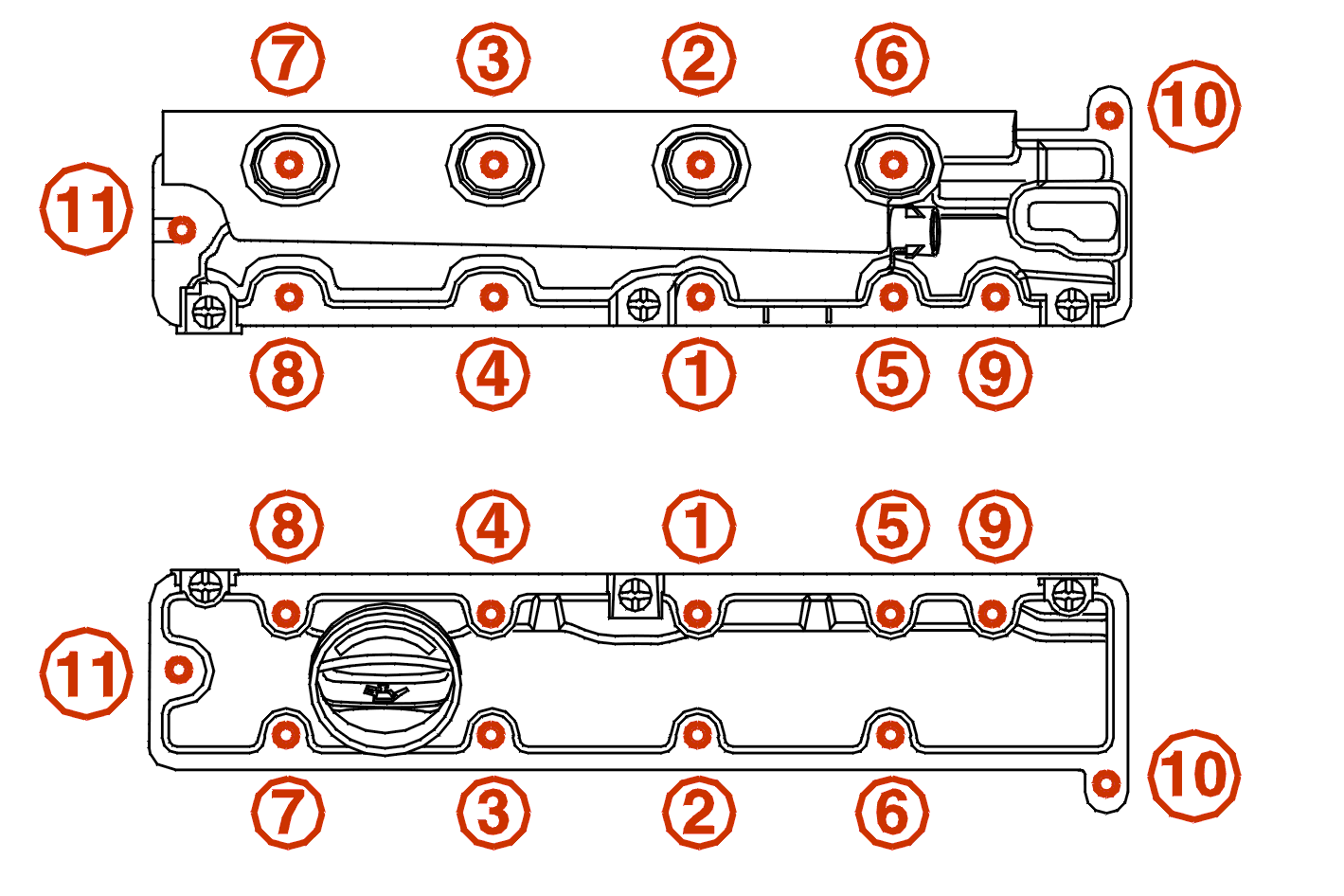

Die Zylinderkopfhauben mit neuen Dichtungen in der vorgegebenen Reihenfolge einbauen .

Schritt 1 :

• in der angegebenen Reihenfolge an jeder einzelnen Schraube verfahren
• Anzugsdrehmoment der Schrauben 0.5 m.daN

Schritt 2 :

• in der angegebenen Reihenfolge an jeder einzelnen Schraube verfahren
• Anzugsdrehmoment der Schrauben 1.1 m.daN

Einbauen : Die Kompaktspuleneinheit .

Einbauen : Saugrohr, Anzug mit 2 daNm .

Einbau in der umgekehrten Reihenfolge des Ausbaus fortsetzen .

ACHTUNG : Befestigungen und Verlegung der verschiedenen Kabelstränge und Leitungen genau beachten .

WICHTIG : ersetzen : Auspuffschelle .

Die verschiedenen Steuergeräte initialisieren .

Kühlsystem befüllen und entlüften .
