B3CG0MK1 - 607

AUSBAU - EINBAU VORDERER ACHSSCHENKEL

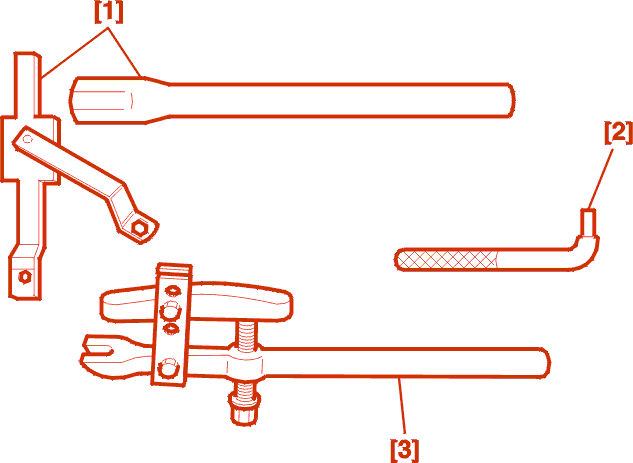

1 - SPEZIALWERKZEUG

[1] Haltewerkzeug für Radnabe (-).0606-AY .

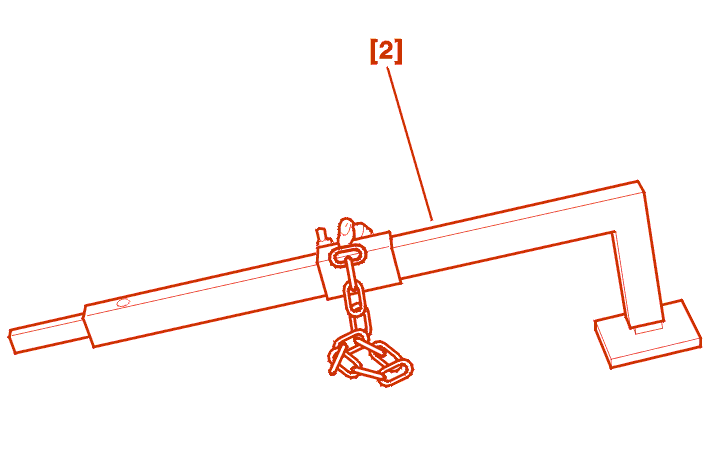

[2] Schlüssel zum Lösen der Achsschenkel-Klemmverbindung (-).0903-AE .

[3] Kugelgelenkausdrücker (-).0709 .

[4] Hebel zum Lösen der Achsschenkelgelenke (-).0622 .

2 - AUSBAU

Fahrzeug anheben und aufbocken, so daß die Vorderräder hängen .

Ausbauen :

• Rad

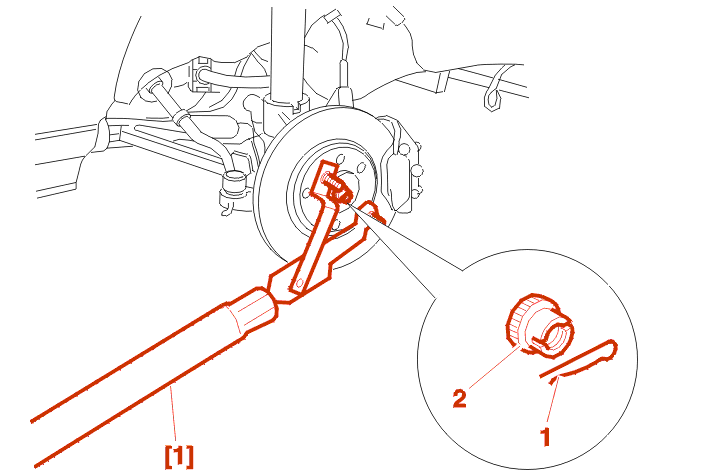

• die Sicherungsklammer (1) und den Ring (2)

Die Nabe mit dem Spezialwerkzeug [1] feststellen .

Antriebswellenmutter lösen .

ACHTUNG : zum Anziehen der Antriebswellenmutter auf keinen Fall die Bremsen betätigen, in diesem Fall könnte die Befestigungsschraube der Bremsscheibe an der Radnabe abscheren .

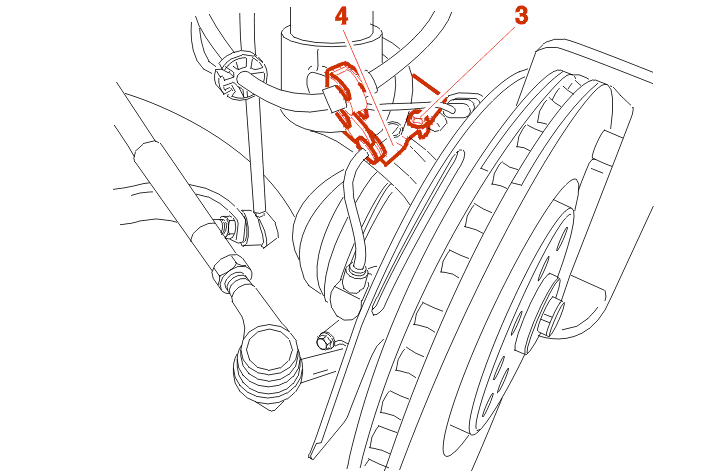

Ausbauen :

• ABS-Radsensor
• Schraube (3)
• Halterung (4)

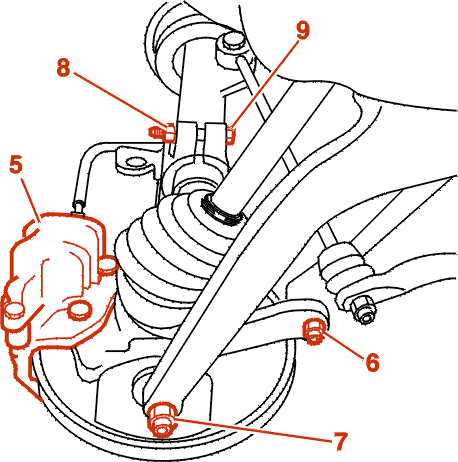

Ausbauen :

• Bremssattel (5) und aufhängen
• die Bremsscheibe
• Mutter (6)
• Mutter (7)
• die Mutter (8) und die Schraube (9) der Achsschenkel-Klemmverbindung

Spurstangenkopf und Achschenkeltraggelenk mit dem Kugelgelenkausdrücker [3] lösen .

Achsschenkelkugelgelenk lösen, Mit Hilfe des Werkzeugs [4] .

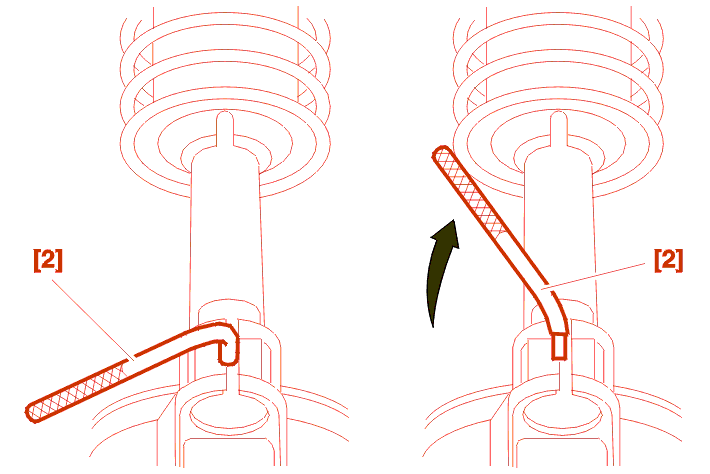

Den Schlüssel [2] in den Schlitz des Achsschenkels einsetzen .

Schlüssel um 1/4 Umdrehung drehen, um die Klemmverbindung aufzuspreizen .

HINWEIS : Der Schlüssel rastet automatisch in geöffneter Stellung ein .

Achsschenkel ausbauen .

3 - EINBAU

ACHTUNG : Das Fahrzeug darf bei ausgebauten oder gelösten Antriebswellen nicht rollen, da in diesem Fall die Radlager beschädigt werden können .

Die selbstsichernden Muttern sowie die Schraube der Achsschenkel-Klemmverbindung ersetzen .

WICHTIG : Einbaulage des Stoßdämpfers im Achsschenkel beachten .

Anordnen :

• Ansatz (A) in der Nut (B)
• Ansatz (C) am Anschlag im Achsschenkel

Den Stoßdämpfer bis zum Anschlaggrund (C) am Achsschenkel einsetzen .

Einbau in der umgekehrten Reihenfolge des Ausbaus fortsetzen .

4 - ANZUGSDREHMOMENTE

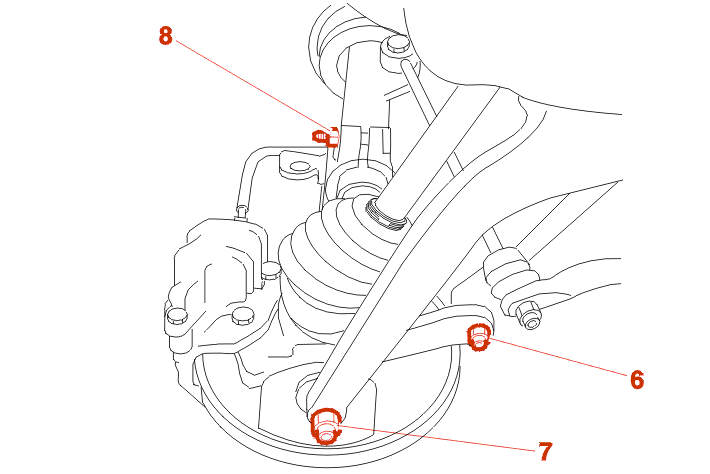

Anziehen :

• Die Bremssattel-Schrauben mit 11 daNm + Sicherungsmittel (Bügel BREMBO), mit 10 daNm + Sicherungsmittel (Bügel LUCAS)
• Achsschenkel-Klemmverbindung (8) mit 5.4 daNm
• Mutter (6) 3.5 daNm
• Mutter (7) 4 daNm
• die Antriebswellenmutter 34.5 daNm

5 - EINBAU (FORTSETZUNG)

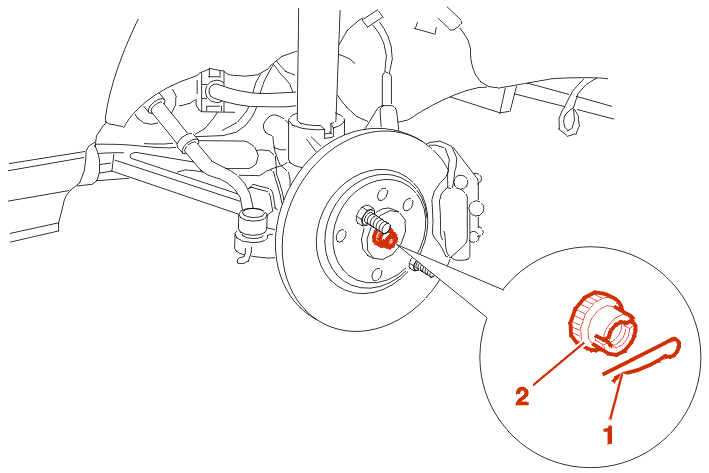

Einbauen :

• Ring (2)
• Sicherungsklammer (1)
• Räder

Radschrauben mit 9 daNm anziehen .

Fahrzeug ablassen .
