C5CG14K1 - 607
AUSBAU - EINBAU HECKSCHEIBE
1 - WERKZEUG
[1] Werkzeugsatz Elektroschneider FEIN .
Zusammensetzung :
[2] Löffel-Klinge N° 146 .

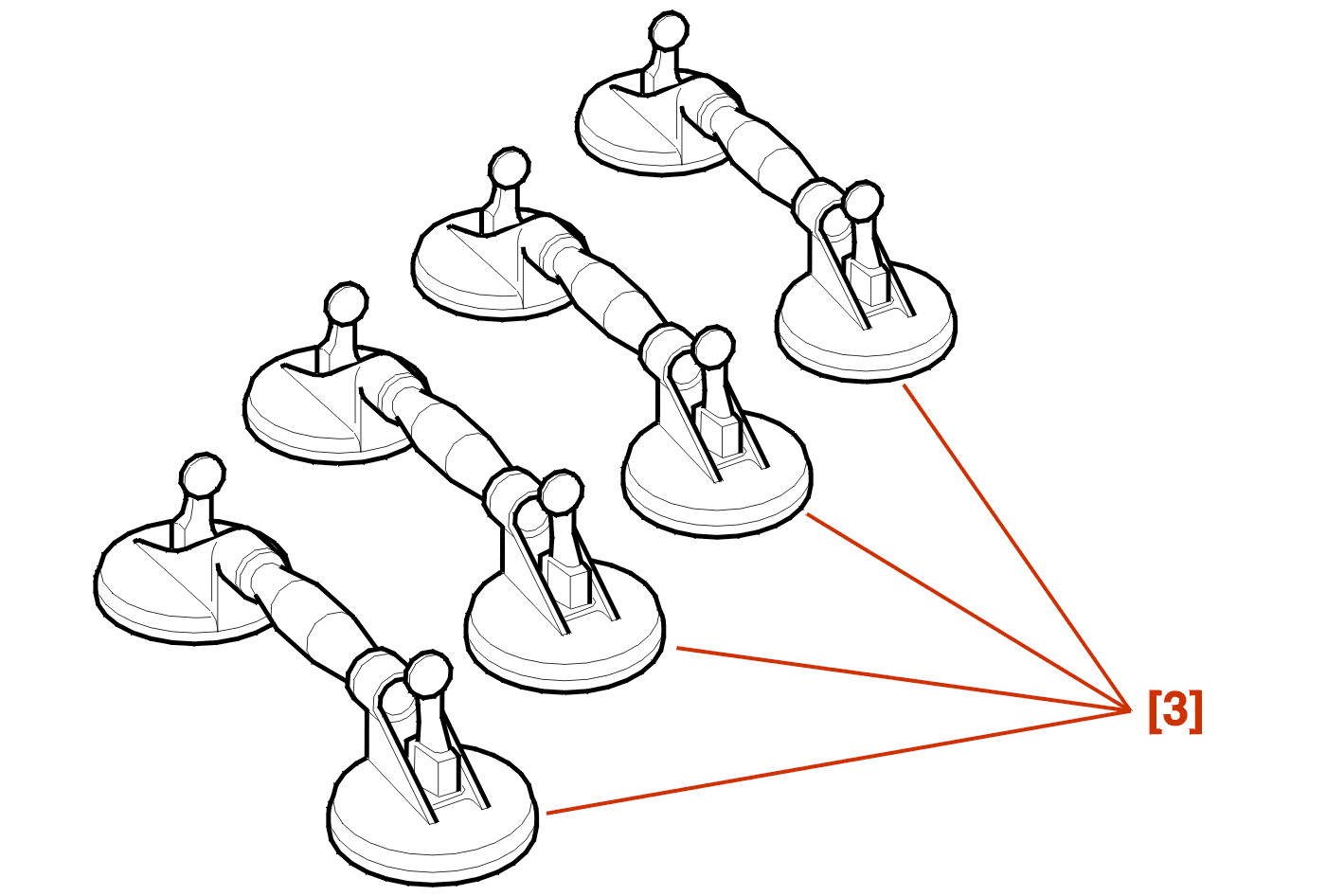

[3] Gelenk-Saugnäpfe .

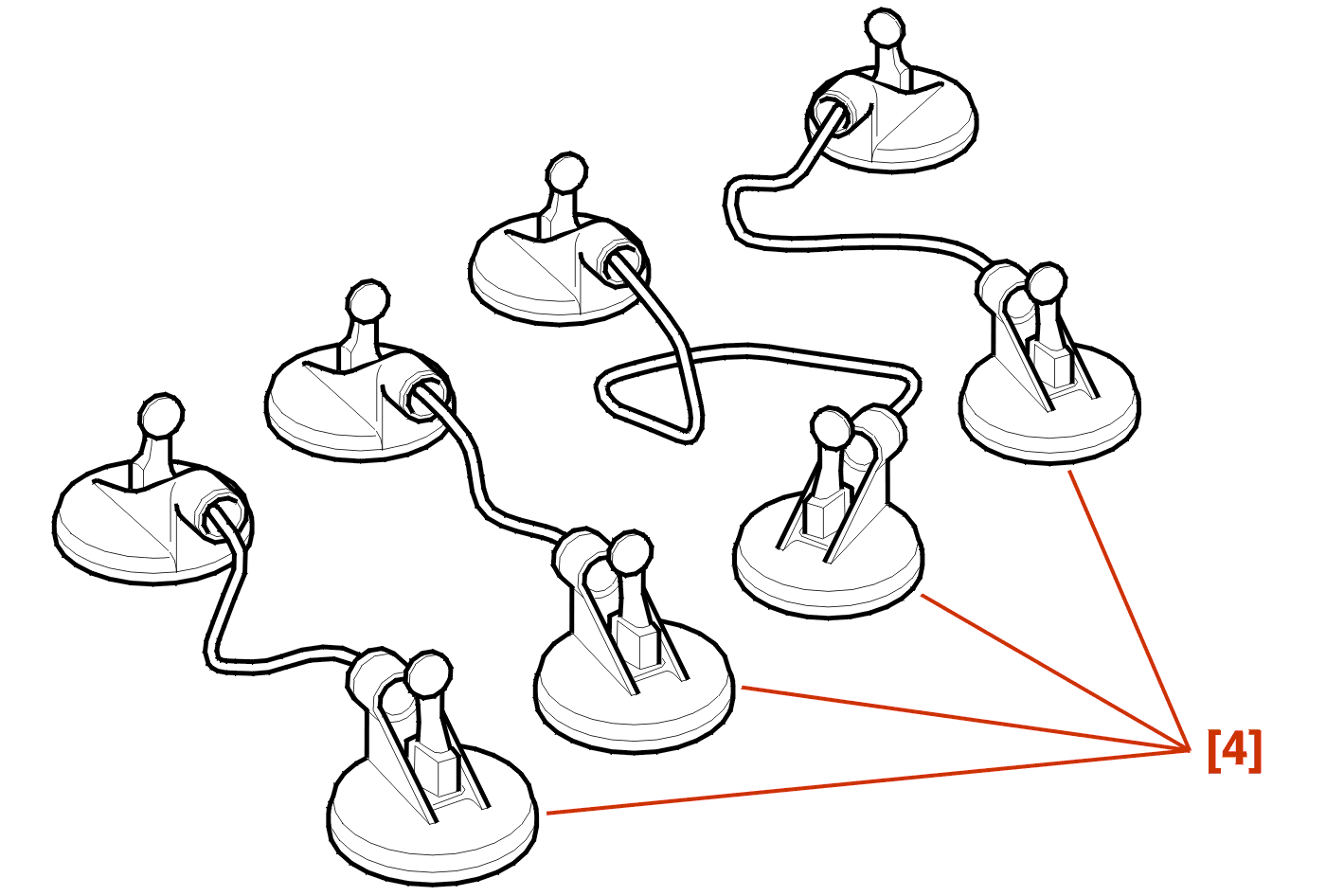

[4] Saugnäpfe mit Seilen .

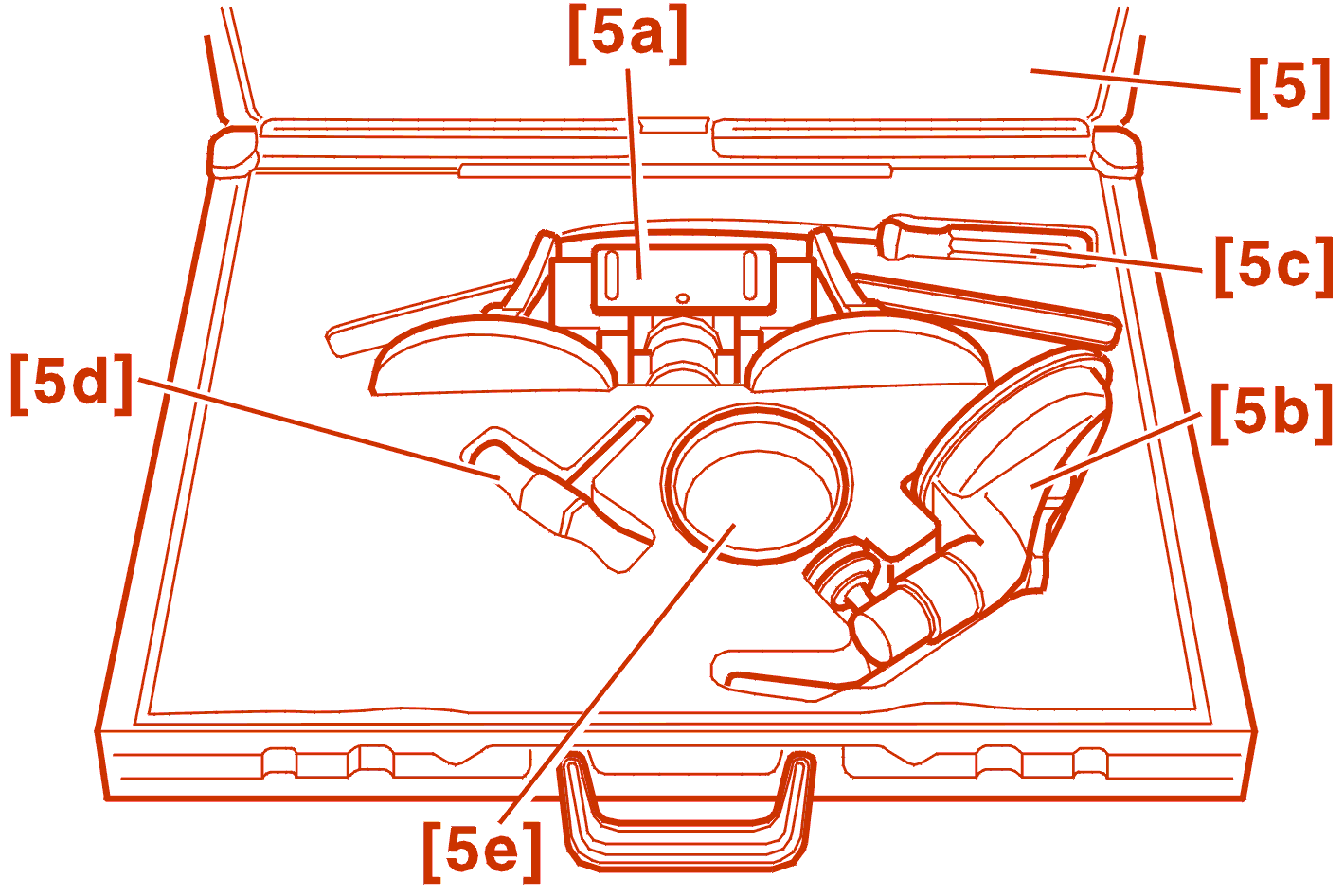

[5] Werkzeugkasten Scheiben :
2 - KLEBEWERKZEUGSATZ
[6] Klebesatz (kurze Abbindezeit) :
[7] Pistole .
Anwendung (X) :

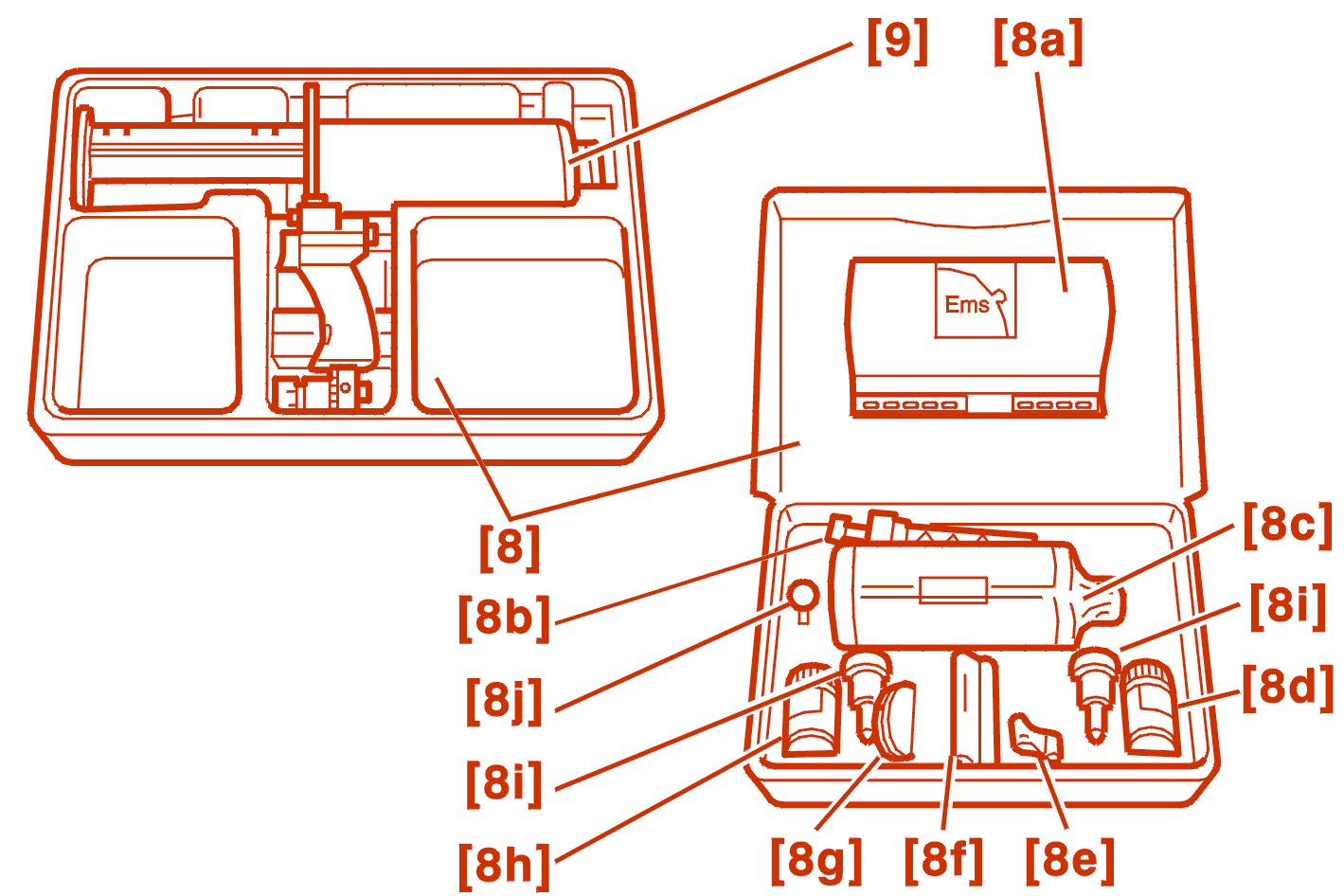

[8] Klebesatz (kurze Abbindezeit) :
[9] Pistole .
HINWEIS : folgende Einkomponenten-Klebesätze können verwendet werden .
[10] Druckluftpistole .
[11] Kartuschenerwärmer (Zur Erwärmung der superschnellen Kleberpatronen) .
[12] Klebesatz :
3 - AUSBAU
Ausbauen :
Die Steckverbindungen der Heckscheibe abklemmen .
Die Flachkontakte der Steckverbindungen zur Fahrzeugmitte hin über die Scheibe umbiegen .
HINWEIS : Bei Wiederverwendung der Heckscheibe Klebebänder (1) wie oben dargestellt anbringen und in B durchschneiden .

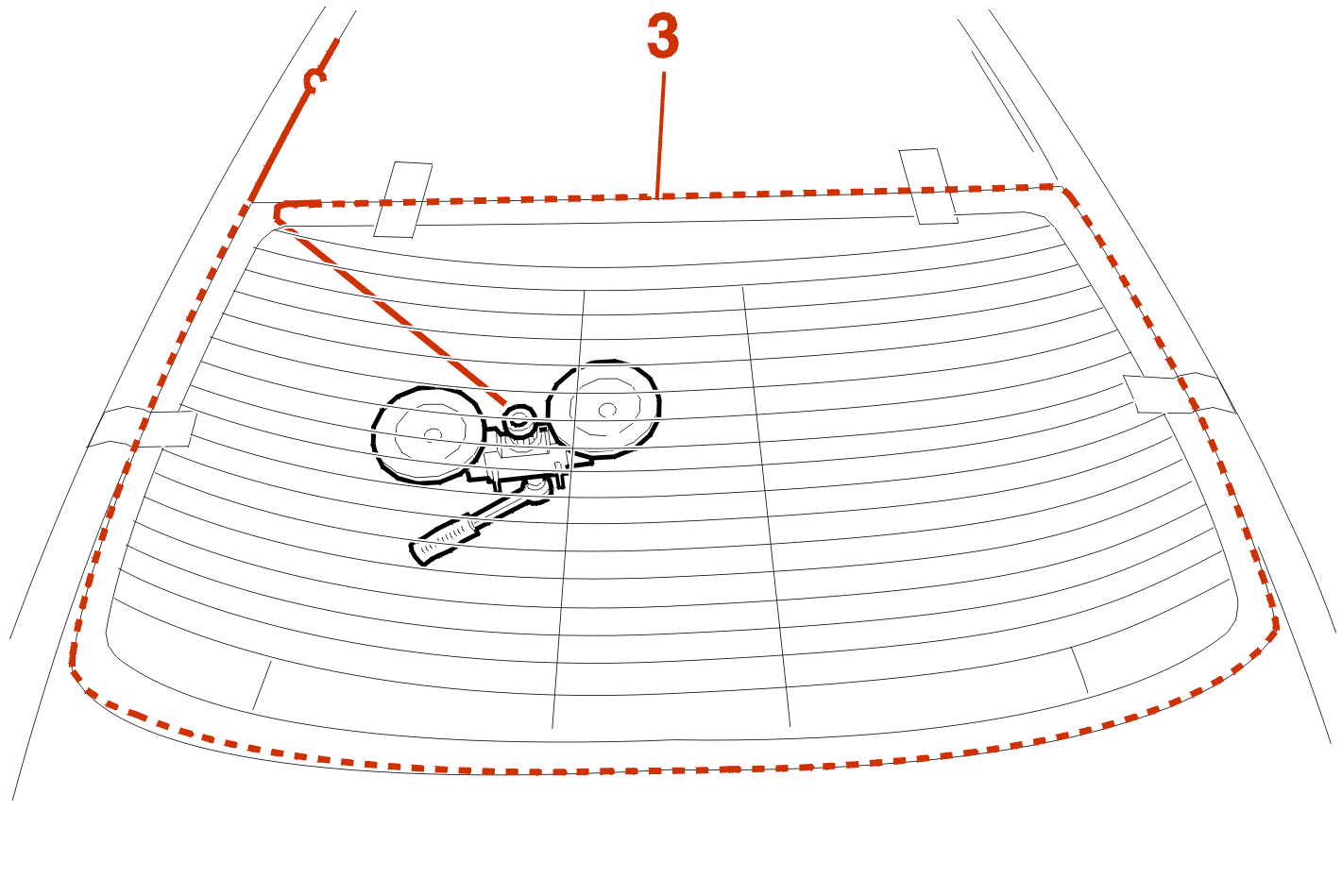

Den Schneidedraht an der Befestigung 2 anbringen (Schrauben mit max. 10 mm an der Stelle der Befestigungen für die Dachlastenträger) .
Den Draht über den gesamten Umfang gemäß A unter die Heckscheibe führen .
Die Ahle in der linken oberen Ecke der Heckscheib von innen nach außen durch den Kleberwulst stechen .
Den Schnittdraht in die Ahle einfädeln und nach innen führen (etwa 50 cm) .
Das Ende des Schneidedrahts (3) in der Wickelvorrichtung befestigen .
ACHTUNG : Beim Spannen des Schnittdrahts auf richtige Anordnung des Drahts unter der Heckscheibe achten .
Den ersten Teil etwa bis zur Mitte der Heckscheibe ausschneiden .
ACHTUNG : Wenn der Schnittdraht beim Ausschneiden auf den geringsten Widerstand stößt, den Draht entspannen und die Überwindung des Hindernisses unterstützen (Stützbeilagen, Überstärken des Kleberwulsts oder Blechstöße) .

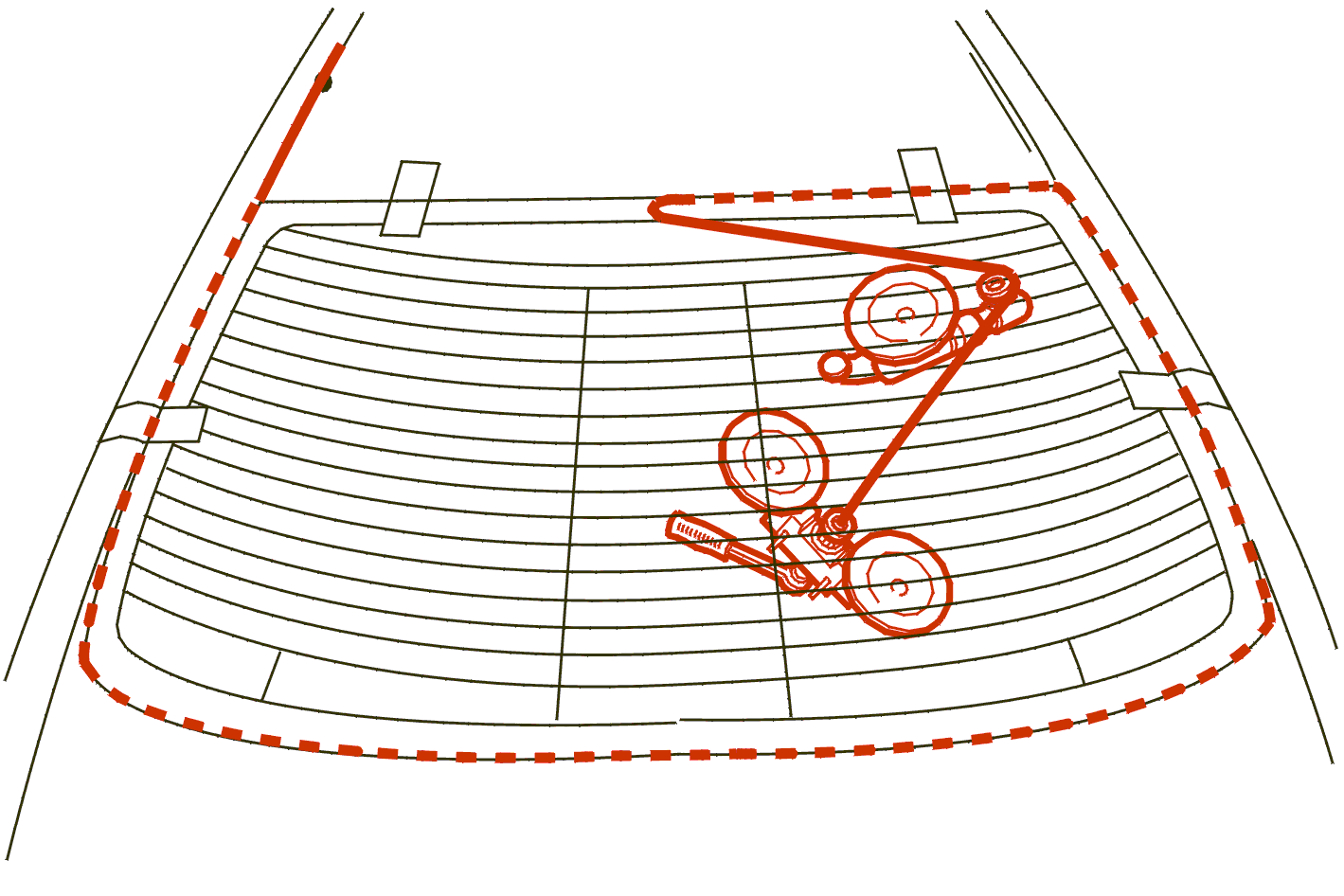

Die Wickelvorrichtung wie auf der Abbildung angegeben versetzen und die Umlenkrolle in der oberen Rundung der Scheibe anordnen .
Schnittdraht wie auf der Abbildung angegeben durchführen .
Die Scheibe ausschneiden bis der Schnittdraht nicht mehr von der Umlenkrolle geführt wird .
Anschließend die Umlenkrolle entfernen und das Ausschneiden fortsetzen .

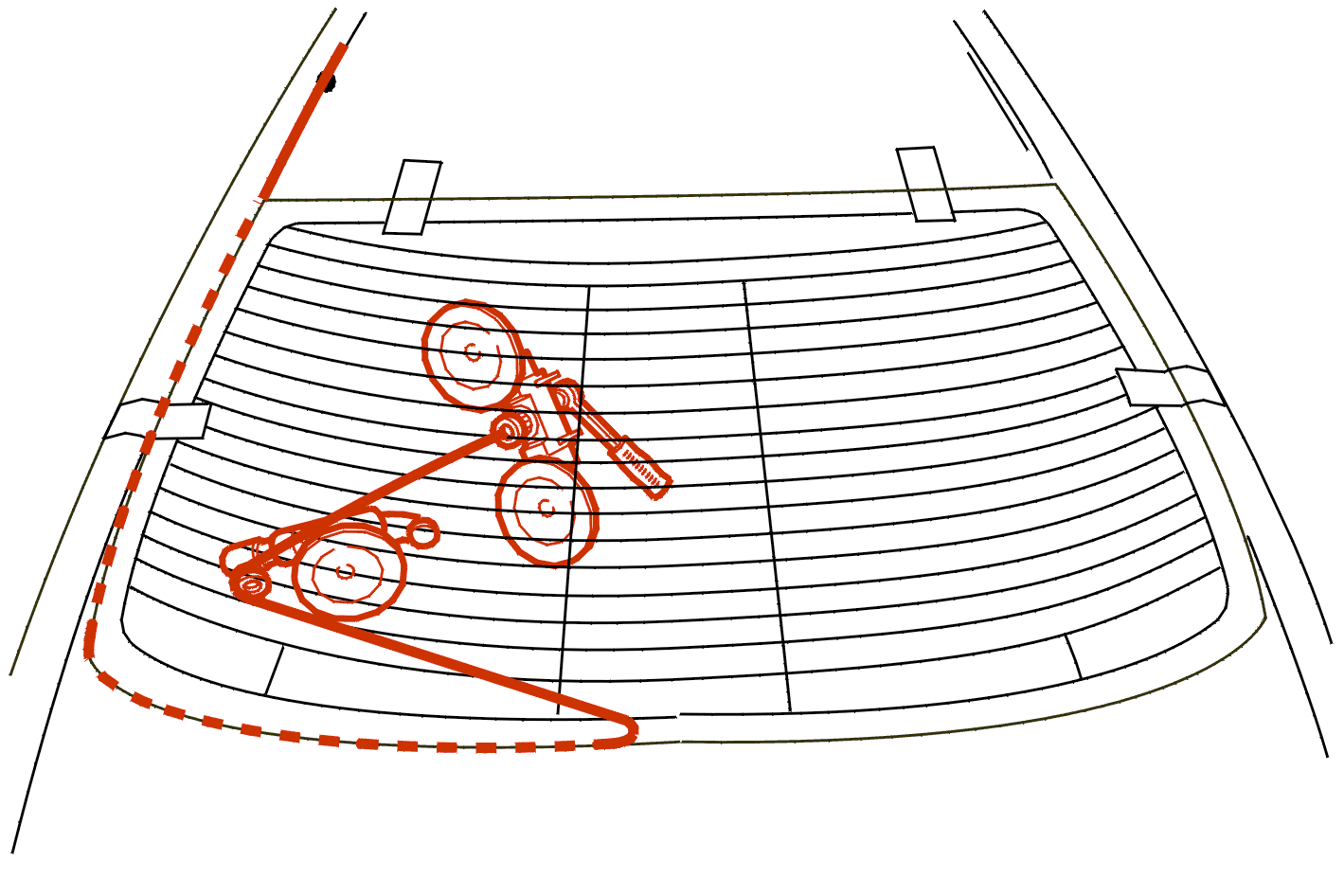

Das Ausschneiden gemäß der Abbildung unter den gleichen Bedingungen wie zuvor fortsetzen .
Das Ausschneiden gemäß der Abbildung unter den gleichen Bedingungen wie zuvor fortsetzen .

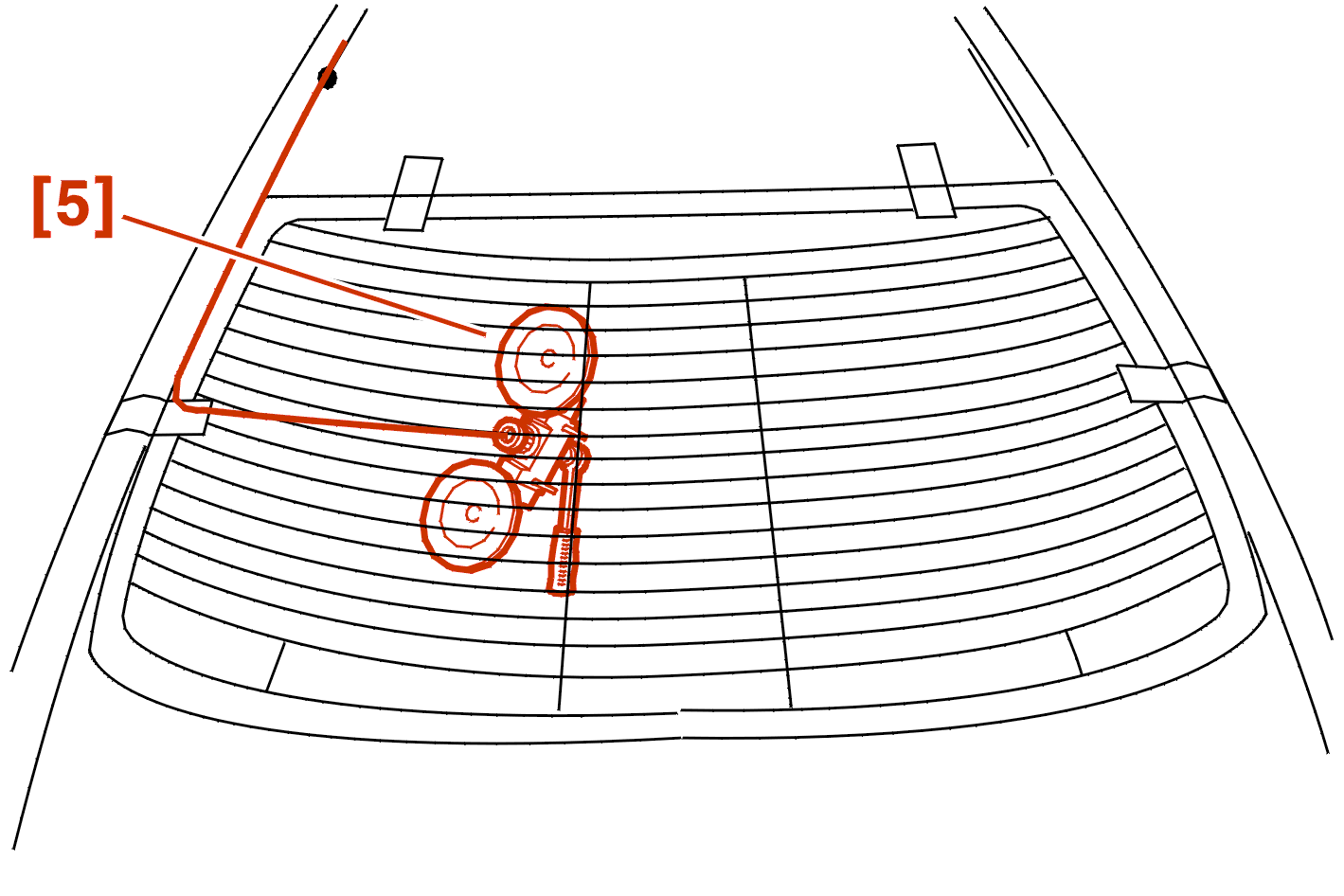

Die Wickelvorrichtung [5] wie auf der Abbildung angegeben versetzen und das Ausschneiden abschließen .
Die Heckscheibe mit Doppel-Saugnäpfen [3] ausbauen .
4 - EINBAU

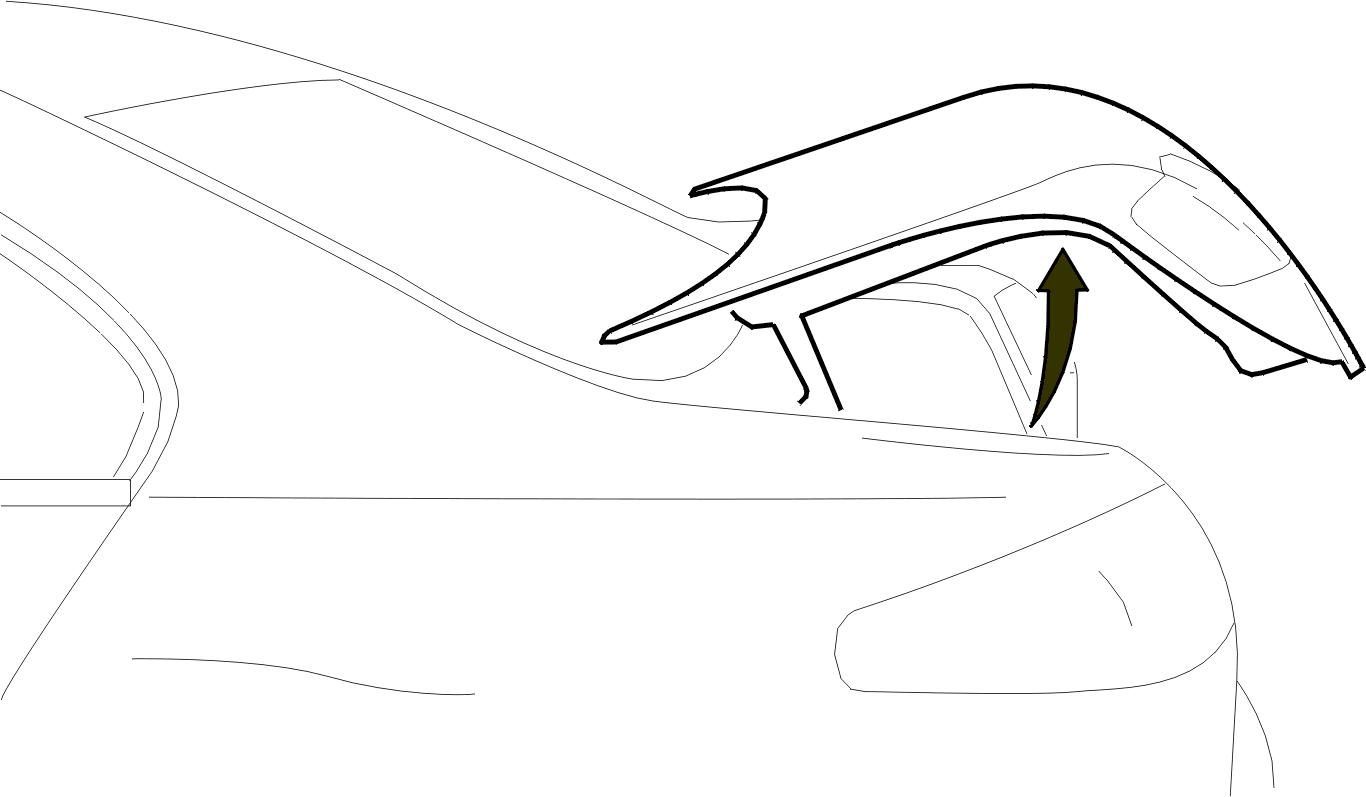

Für alle folgenden Arbeitsschritte den Gepäckraumdeckel wie auf der Abbildung dargestellt offenhalten .
4 - 1 - VORBEREITUNG VON RAHMENFALZ UND HECKSCHEIBE
Hutablagenträger und Sitze schützen .
Klinge [2] Nr. 146 auf den Elektroschneider aufsetzen .
Kleberwulst an der Heckscheibe und am Rahmenfalz bündig abschneiden .
Die 2 unteren Beilagen ersetzen, die als Anschlag für die Heckscheibe dienen .
Heckscheibe im Rahmen ansetzen .

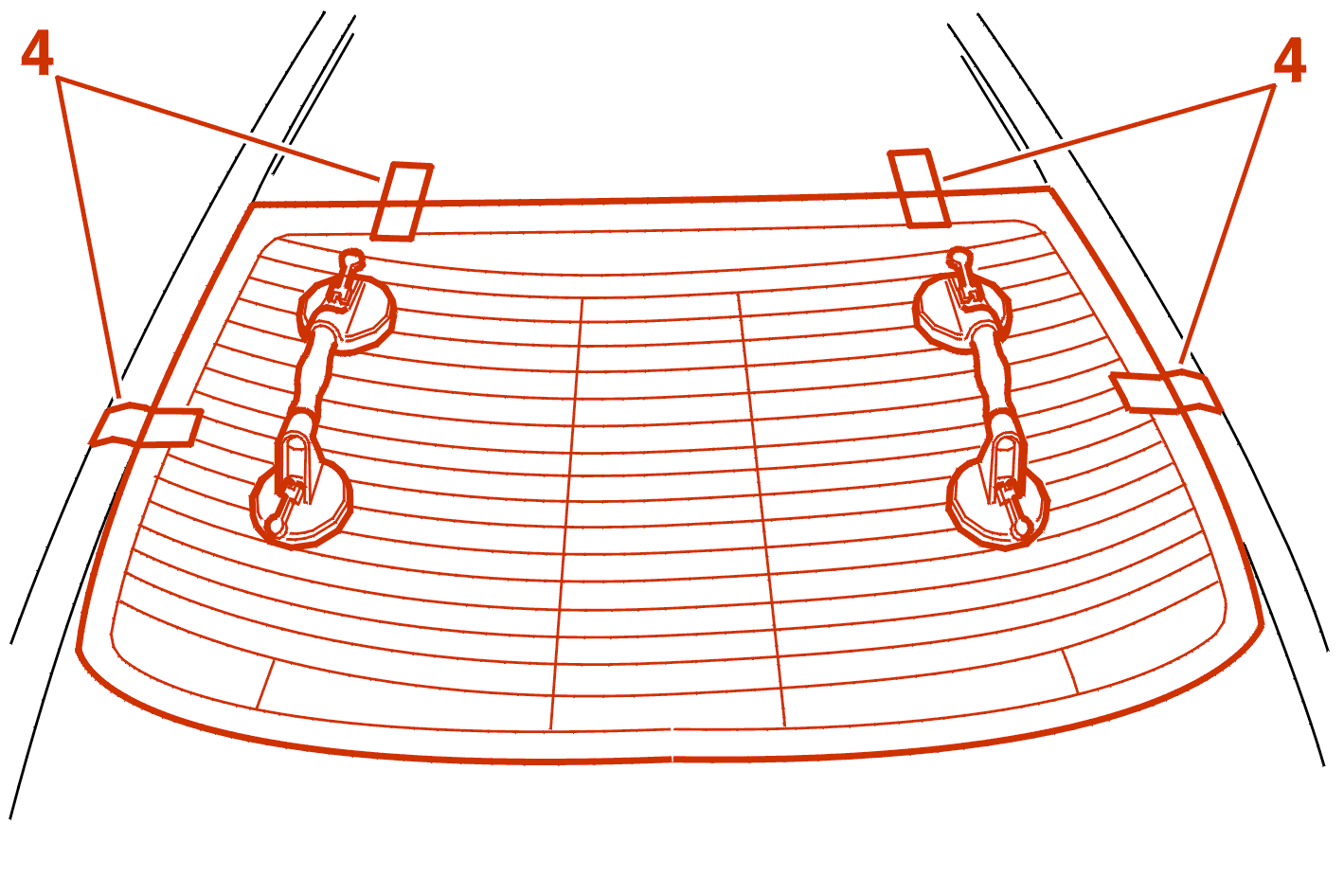

HINWEIS : Bei Austausch der Heckscheibe diese zentrieren und Klebebandstreifen (4) wie oben dargestellt anbringen dann die Klebebandmarkierungen durchschneiden .
Heckscheibe ausbauen .
Korrosionsschutz ausbessern .
Rahmenfalz und Heckscheibe mit dem entsprechenden Produkt aus dem Klebesatz entfetten .
10 min trocknen lassen .
Blechprimer und Glasprimer aus dem Klebesatz auftragen .
10 min trocknen lassen .
4 - 2 - KLEBERAUFTRAG
Auftragpistole mit Klebekitt und Mischer ausrüsten .
Formdüse aus dem Klebesatz verwenden .

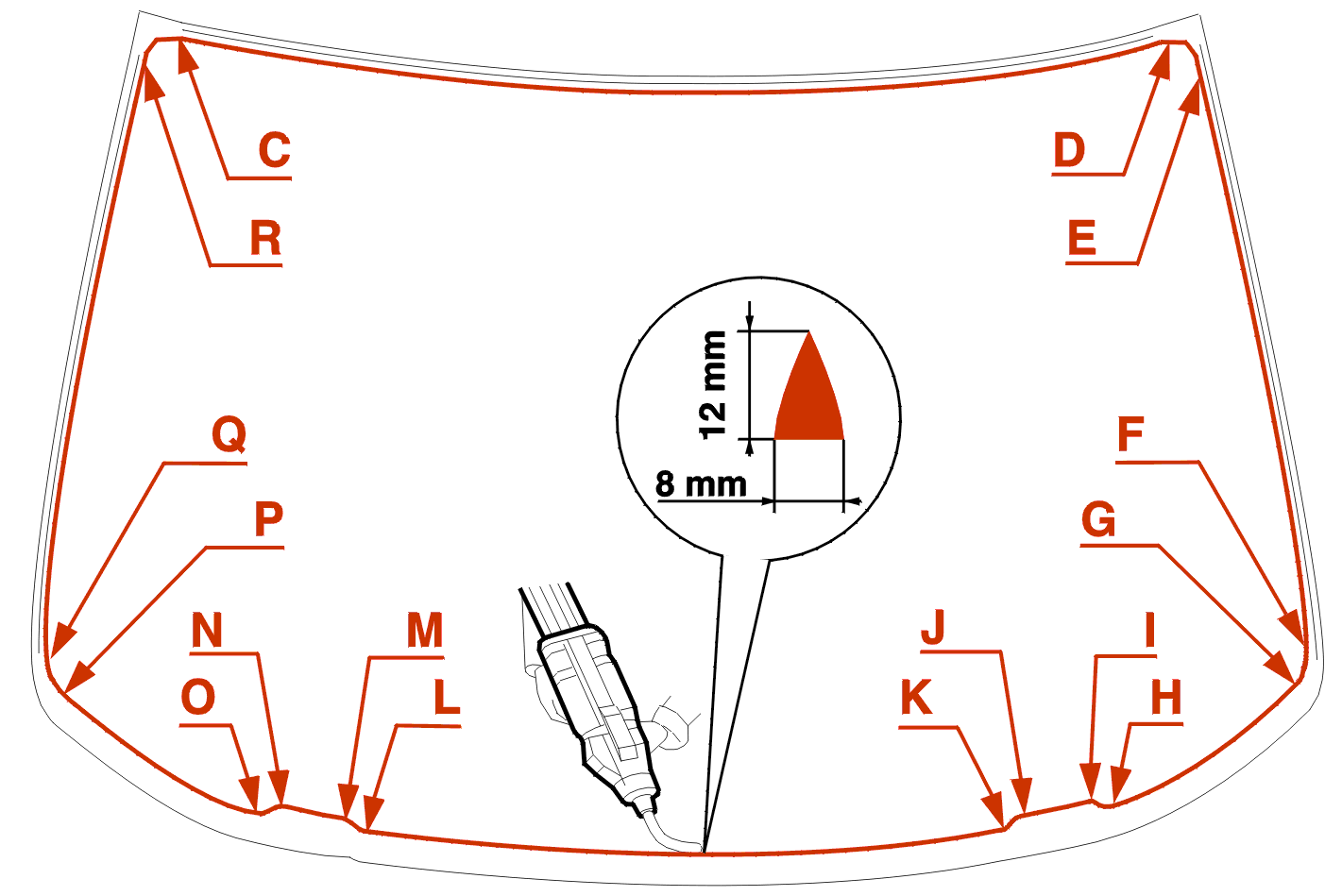

Formdüse auf ø 8 mm über eine Höhe von 12 mm abschneiden .
Einen Streifen Kleber auftragen :
WICHTIG : Die Zeitspanne zwischen dem Auftragen des Klebekitts an der Scheibe und deren Einpassung am Fahrzeug darf 8 Minuten nicht überschreiten (für schnell abbindende Kleber) .
Die Heckscheibe bezogen auf die Klebebandmarkierungen anordnen .

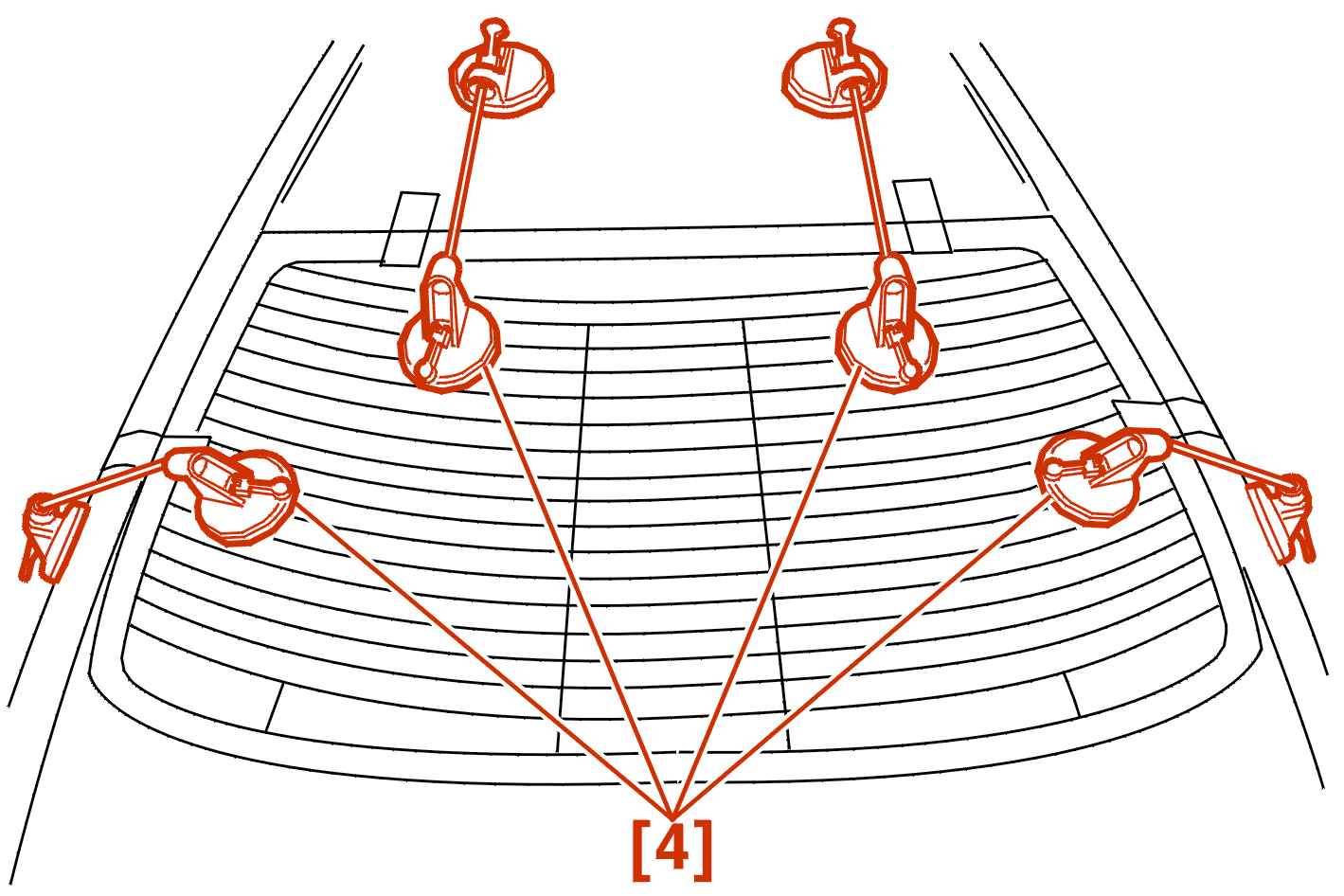

Mit Hilfe der Saugnäpfe mit Seil [4] einen konstanten Druck ausüben .
Vor weiteren Arbeiten 30 Minuten lang abbinden lassen .
Anschließen : Elektrische Anschlüsse .
Überprüfen :
In der umgekehrten Reihenfolge des Ausbaus verfahren .
