C5FG1YK1 - 607

AUSBAU/EINBAU DES KOMBIINSTRUMENTS

1 - WERKZEUG

[1] : Abgarnierwerkzeug (Werkstattnummer 1349.H) .

2 - AUSBAU

Batterie abklemmen .

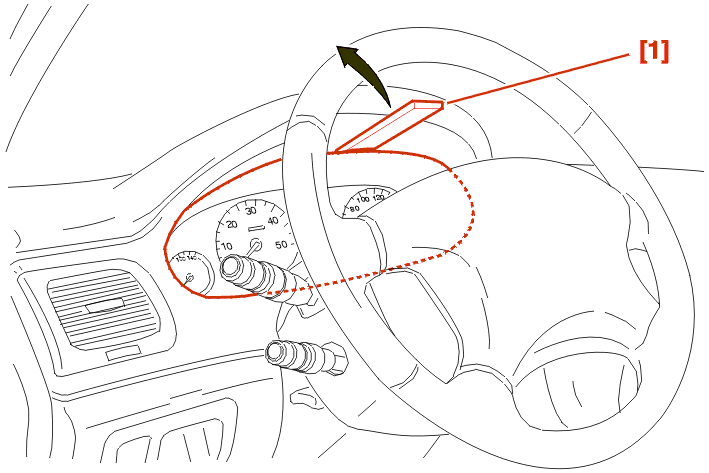

Das Werkzeug [1] in der Mitte des Kombiinstruments im oberen Bereich einführen und das Kombiinstrument durch Hebelwirkung ausrasten .

Das Kombiinstrument neigen und lösen .

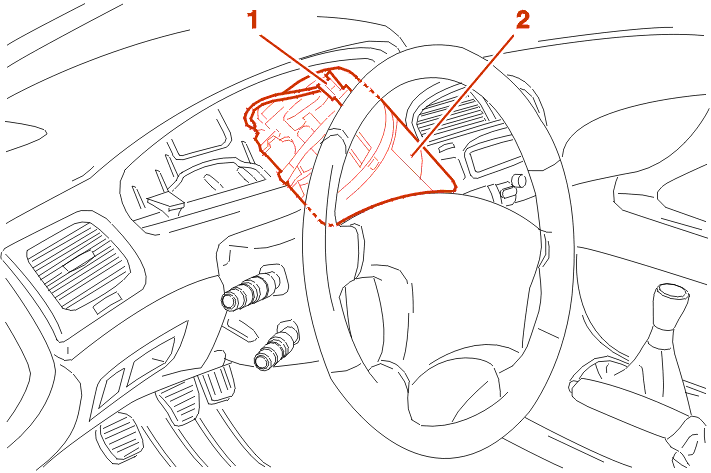

Stecker (1) abklemmen .

Kombiinstrument (2) ausbauen .

3 - EINBAU

In der umgekehrten Reihenfolge des Ausbaus verfahren .

Batterie wieder anschließen .

Funktion überprüfen .
