B1DF01K1 - 607 MOTEUR DW12TED4

RÉGLAGE ENTREFER CAPTEUR RÉFÉRENCE CYLINDRE

1 - CAPTEUR RÉFÉRENCE CYLINDRE NEUF

Piger le vilebrequin .

Mettre en place le capteur référence cylindre sur le couvre-culasse .

Amener le capteur en butée sur la cible d'arbre à cames .

Serrer la vis (2) 0.2 m.daN .

Brancher le faisceau .

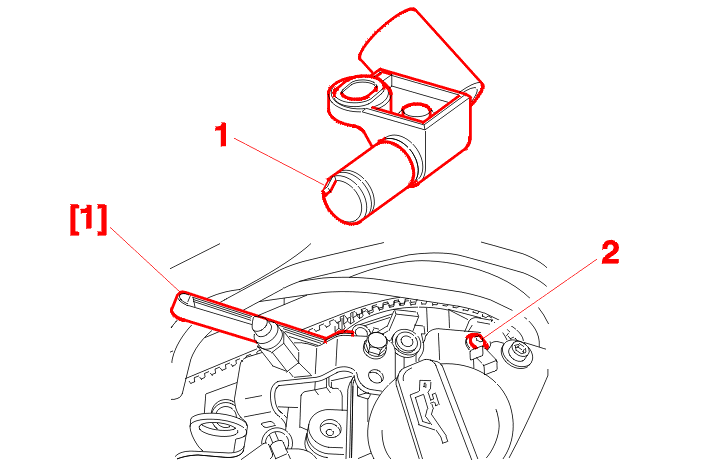

2 - CAPTEUR RÉFÉRENCE CYLINDRE RÉUTILISÉ

Supprimer le plot de réglage (1) .

Piger le vilebrequin .

Déposer :

• le carter de distribution supérieur

À l'aide d'un jeu de cales [1], réaliser un empilage de 1,2 mm le plus souple possible .

Mettre en place le capteur référence cylindre sur le couvre-culasse .

Amener l'empilage de cales entre le capteur et la cible d'arbre à cames .

Amener le capteur en butée contre les cales .

Serrer la vis (2) : 0.2 m.daN .

Brancher le faisceau .
