B1HG2HK1 - 607 MOTEUR DW12TED4
DÉPOSE - REPOSE TURBOCOMPRESSEUR
1 - DÉPOSE
Déposer les écrans sous groupe motopropulseur .
IMPÉRATIF : déposer la ligne d'échappement pour éviter de détruire le flexible; celui-ci ne supporte pas les contraintes en torsion, traction ni flexion provoquées par la dépose de l'un des supports du groupe motopropulseur .

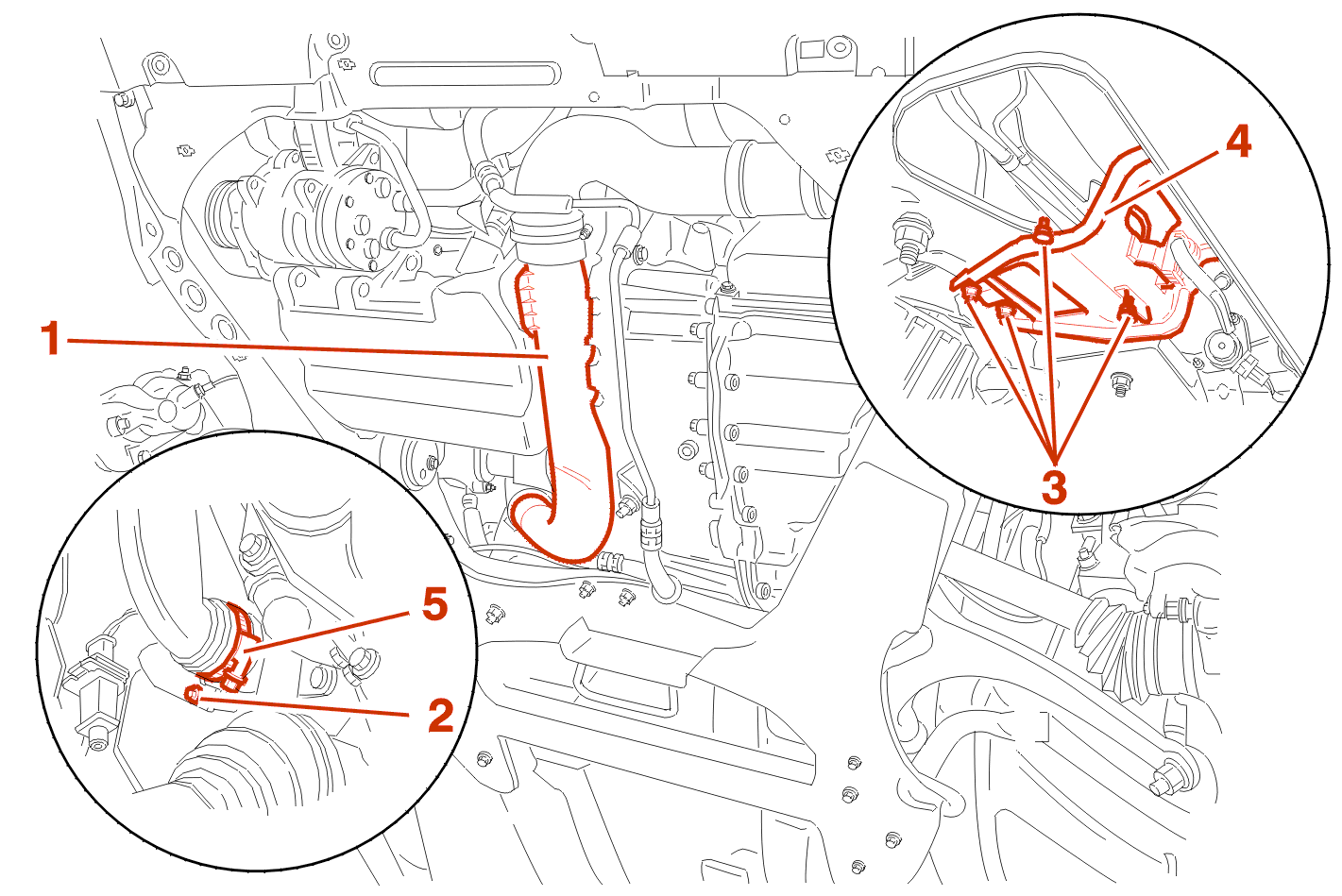

Déposer : Le conduit de suralimentation (1) .
Déposer :
Desserrer le collier (5) .
Déposer :

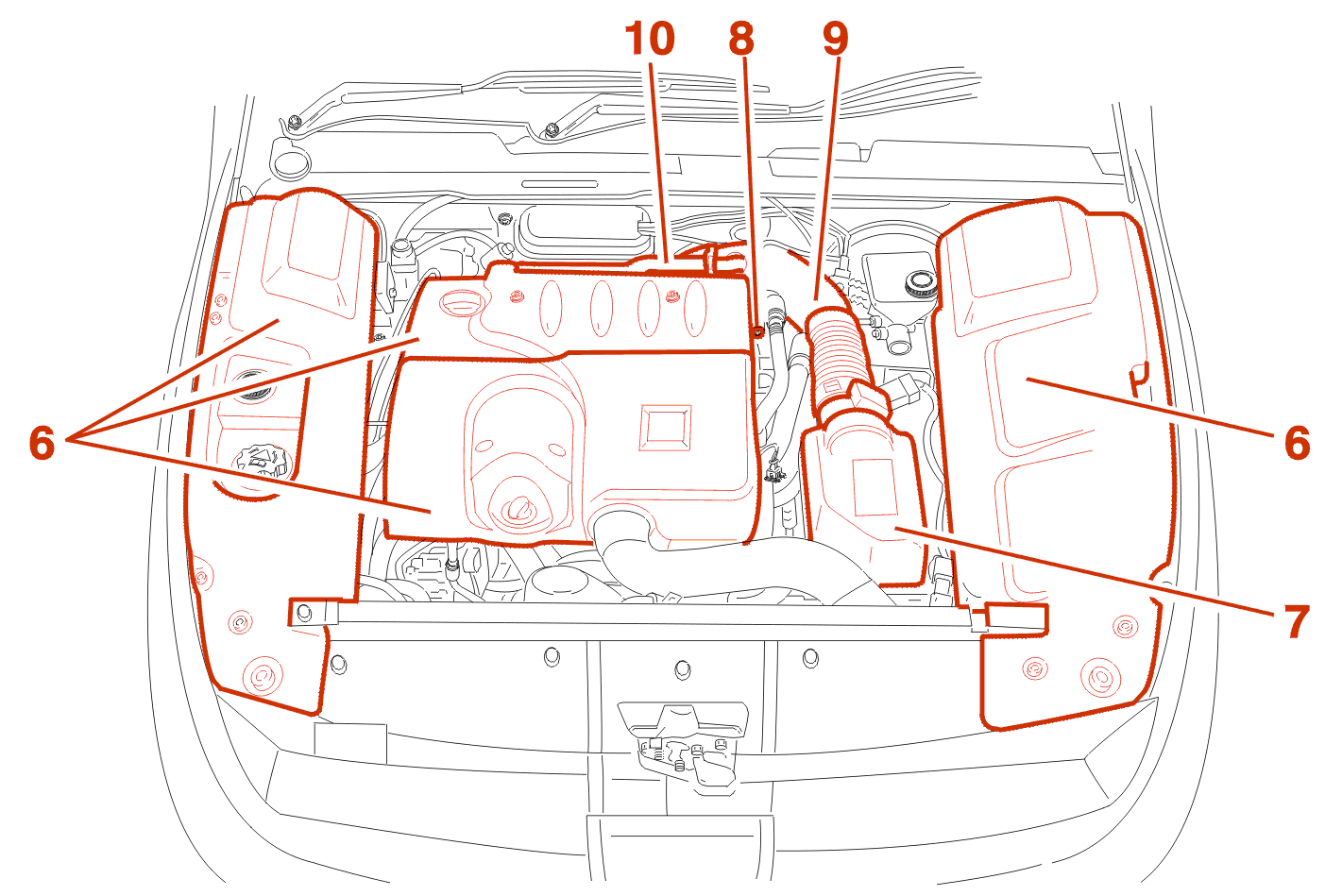

Débrancher le tuyau de réaspiration des vapeurs d'huile (10) .
DÉPOSER LE SUPPORT D'ÉLECTROVANNES .
Déposer le conduit d'air (9) .
Obturer les orifices d'entrée et de sortie du turbocompresseur .
Déposer :
(15) Turbocompresseur .
(16) Barre(s) stabilisatrice(s) .
(17) Tôle pare-chaleur .

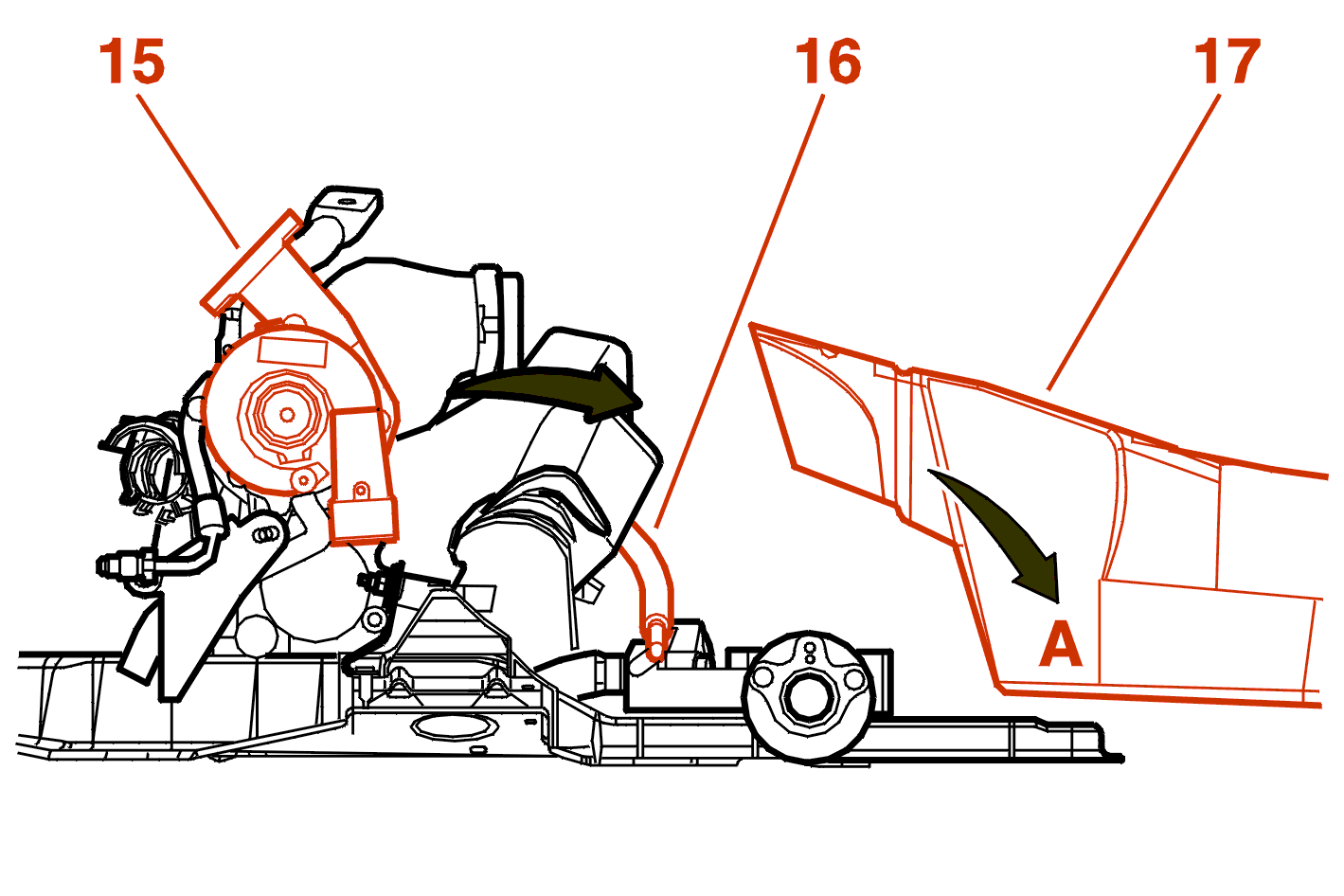

Déposer le turbocompresseur (15) en passant par le cheminement A .
2 - REPOSE
Contrôler l'absence de corps étranger (Dans le circuit d'admission) .
IMPÉRATIF : remplacer systématiquement les écrous de fixation du turbocompresseur et les joints d'étanchéité .
Serrage des goujons 1 m.daN .

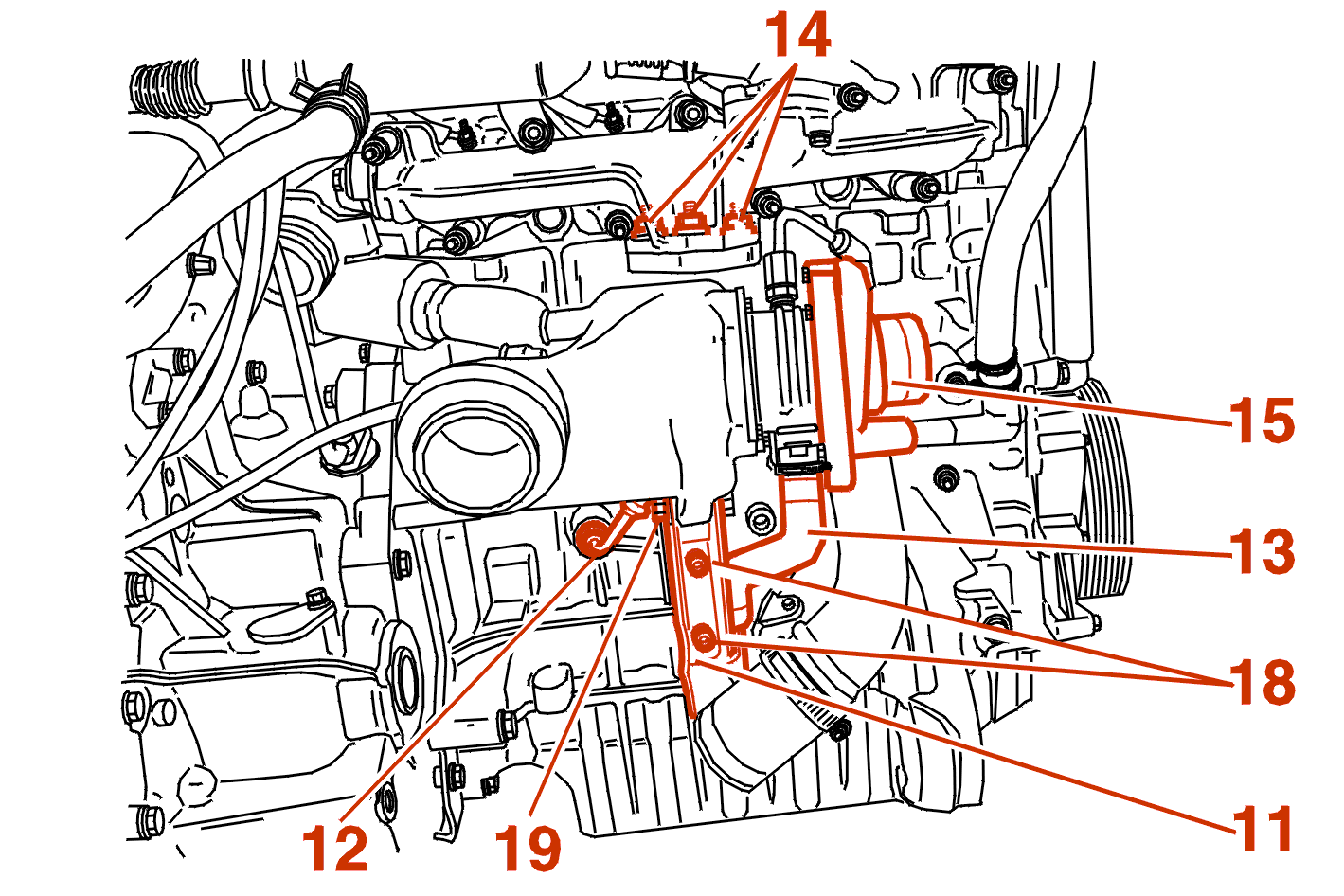

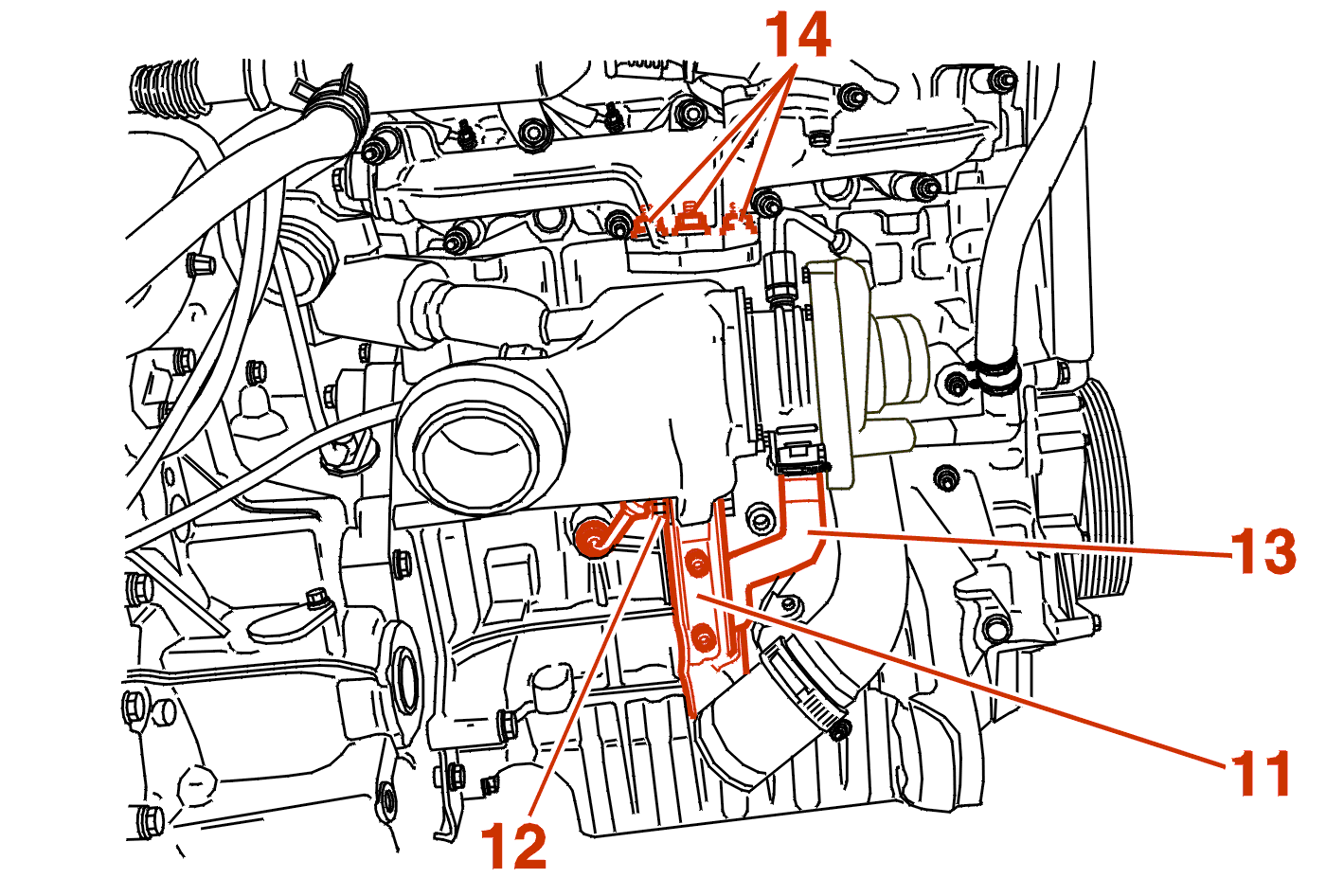

Reposer :
Serrer les écrous (14) à 2,5 m.daN .
Mettre en place le raccord (12) .
Serrer le raccord (12) à 4,75 m.daN .
Reposer le support (11) .
Approcher les (18) vis à la main .
Rebrancher le tuyau (13) .
Serrer :
REPOSER LE SUPPORT D'ÉLECTROVANNES .
Continuer les opérations de repose dans l'ordre inverse des opérations de dépose .
IMPÉRATIF : remplacer systématiquement le collier d'échappement .
Reposer :
