B2BB0KK1 - 607 BOÎTE DE VITESSES ML5T

IDENTIFICATION PURGE COMMANDE HYDRAULIQUE D'EMBRAYAGE

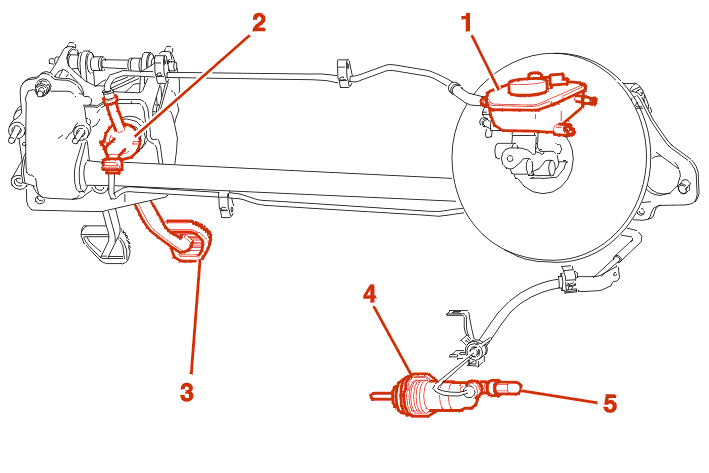

1 - IDENTIFICATION

DIRECTION À GAUCHE

DIRECTION À DROITE

TOUS TYPES

(1) Réservoir de liquide de frein .

(2) Émetteur de commande hydraulique .

(3) Pédale d'embrayage .

(4) Récepteur de commande hydraulique .

(5) Vis de purge .

2 - PURGE

IMPÉRATIF : n'utiliser que du liquide de frein neuf et non émulsionné; éviter toute introduction d'impuretés dans le circuit hydraulique .

Utiliser exclusivement le ou les fluides hydrauliques homologués et recommandés : DOT4 .

IMPÉRATIF : ne pas utiliser d'appareil de purge automatique (risque d'émulsion du liquide dans le circuit) .

Déposer l'ensemble filtre à air/raccords (6) .

Remplir le réservoir de liquide de frein (1) au maximum de sa capacité .

NOTA : il est possible d'effectuer 7 manoeuvres de pédale d'embrayage sans qu'il soit nécessaire de remettre du liquide de frein dans le réservoir .

Brancher un tuyau transparent sur la vis de purge (5) et le relier à un bocal situé plus bas que le cylindre récepteur de commande hydraulique (4) .

Créer un syphon (A) vers le haut avec le tuyau transparent qui est en contact avec le fond du bocal .

Ouvrir la vis de purge (5) .

Actionner la pédale d'embrayage (3) manuellement sur toute sa course par 7 manoeuvres aller et retour rapide (1 aller et retour par seconde) .

Laisser la pédale d'embrayage (3) en fin de course lors de la dernière manoeuvre .

Refermer la vis de purge (5) .

Remonter la pédale d'embrayage (3) en position haute .

À nouveau : Remplir le réservoir de liquide de frein (1) au maximum de sa capacité .

NOTA : effectuer de nouveau les opérations de purge ; ( ouvrir la vis de purge (5)) .

Si nécessaire, Répéter l'opération .

Compléter le niveau de liquide de frein jusqu'au repère MAXI du réservoir .

Débrayer et réembrayer rapidement 40 fois (1 aller et retour par seconde) .

Mettre le moteur en marche .

Serrer le frein à main .

Engager une vitesse .

Vérifier qu'un début de friction du mécanisme d'embrayage apparaît à une cote (X) supérieure ou égale à 35 mm (La cote (X) est donnée à titre indicatif) .

Si incorrect : Effectuer de nouveau les opérations de purge .

Vis (5) à 0.75 m.daN .
