B2CB1PK1 - 607 BOÎTE DE VITESSES AUTOMATIQUE 4HP20
DIAGNOSTIC FUITE D'HUILE
Une baisse de niveau d'huile peut entraîner une chute de pression ou une détérioration prématurée des embrayages .
IMPÉRATIF : après toute intervention, contrôler le niveau d'huile .
BOÎTE DE VITESSES AUTOMATIQUE 4HP20

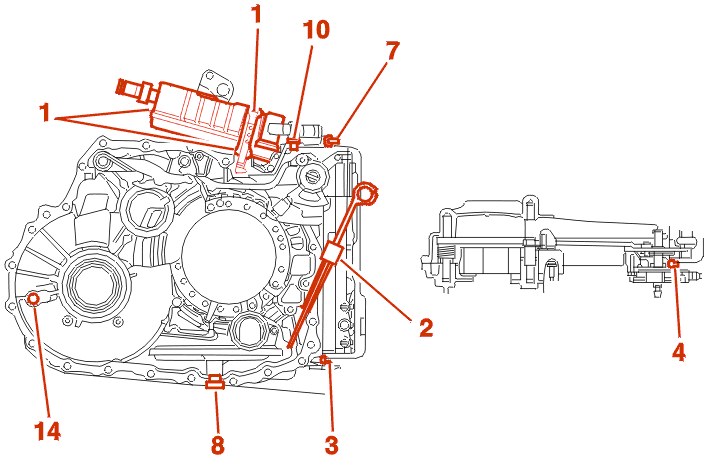

| repère | origine des fuites | remèdes |
|---|---|---|
| 1 | échangeur thermique | vérifier présence et état des bagues d'étanchéité sur vis creuses échanger les joints ou l'échangeur |
| 3 | joint de carter d'huile | contrôler le serrage des vis, remplacer le joint carter d'huile (attention au couple de serrage) |
| 4 | arbre sélecteur entre contacteur multifonctions et carter de boîte | vérifier l'état du joint |
| 5 | liaison tube d'huile entre couvercle avant et carter de BV | contrôler les bagues d'étanchéité contrôler le serrage examen visuel du tube |
| 6 | couvercle avant | contrôler les bagues d'étanchéité vérifier serrage et état du joint torique |
| 7 | connecteur électrique | contrôler bague d'étanchéité et serrage |
| 8 | vis de vidange d'huile : boîte de vitesses, différentiel | contrôler bague d'étanchéité et serrage |
| 9 | bride moteur, BV au niveau du convertisseur | état de la bague d'étanchéité convertisseur vérifier si huile moteur ou BV (bague d'étanchéité vilebrequin-convertisseur) |
| 10 | mise à l'air libre de la BV | contrôler le niveau d'huile |
| 11 | transmission gauche | état du joint à lèvre |
| 12 | transmission droite | état du joint à lèvre |
| 13 | entre carter BV et cloche du convertisseur | joint endommagé échange boîte de vitesses (si nécessaire) |
| 14 | vis de trop plein sur carter convertisseur | état, serrage |
