B2CG4GK1 - 607 BOÎTE DE VITESSES AUTOMATIQUE 4HP20

DÉPOSE - REPOSE ÉCHANGEUR THERMIQUE

1 - OUTILLAGE SPÉCIAL

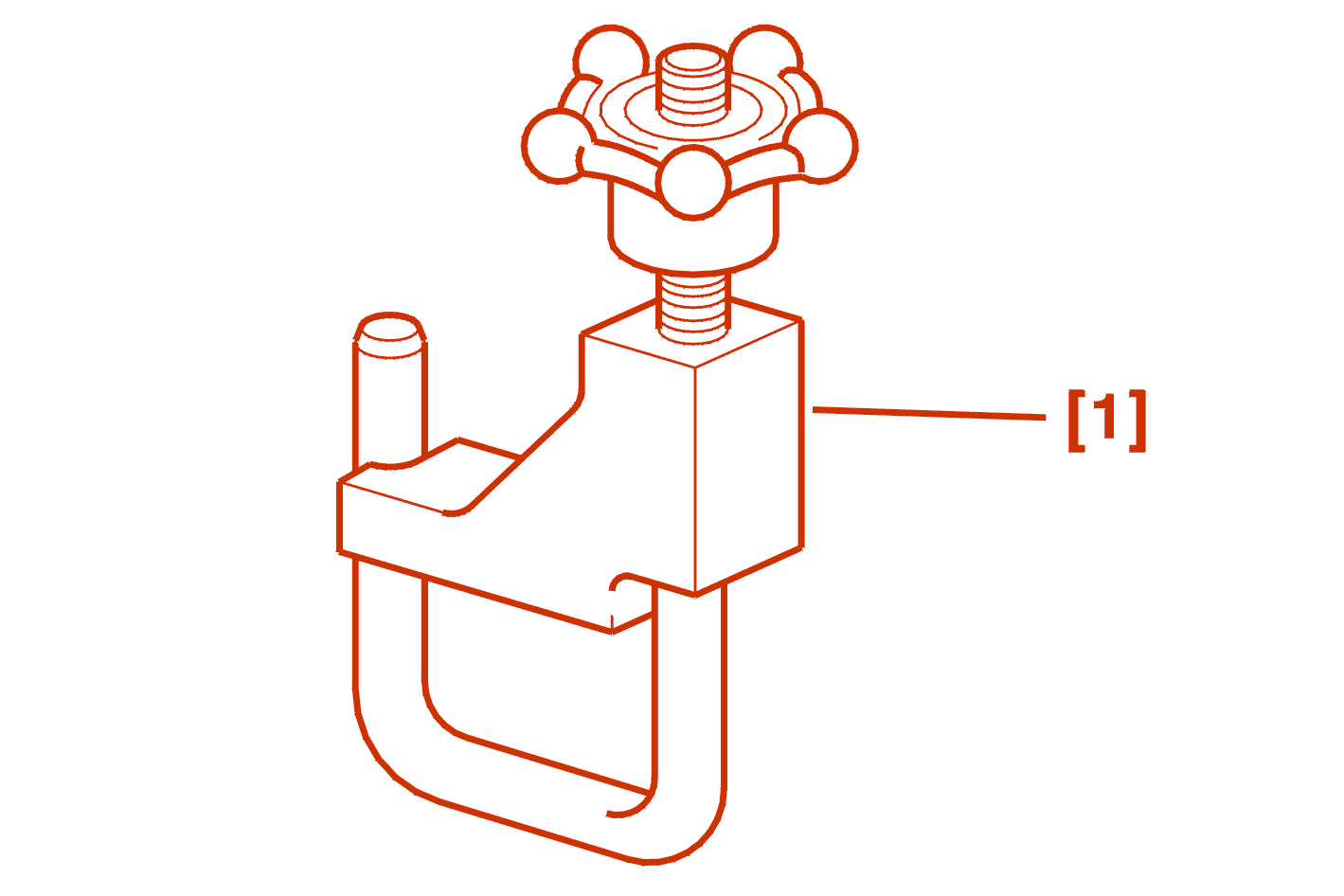

[1] Pince-durit (-).1512 (Coefficient 2) .

2 - DÉPOSE

Déposer le filtre à air .

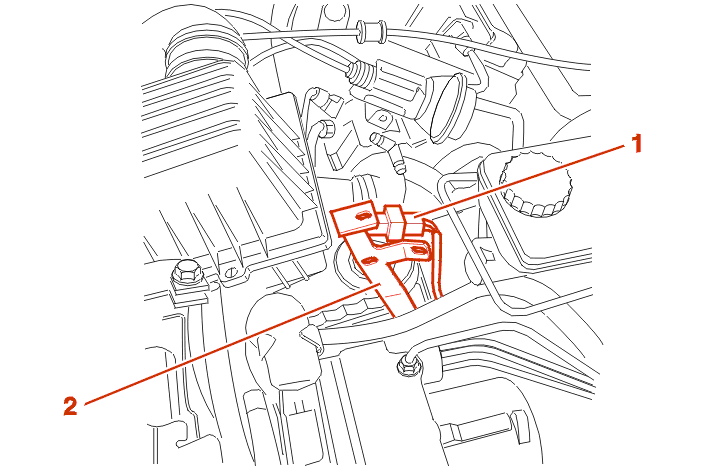

Déclipper le connecteur (1) de son support (2) .

Déposer le support (2) .

Mettre en place les pince-durits [1] .

Débrancher les durits .

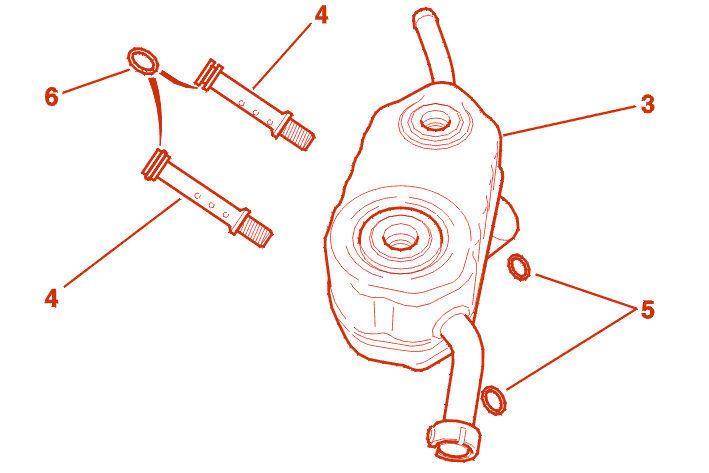

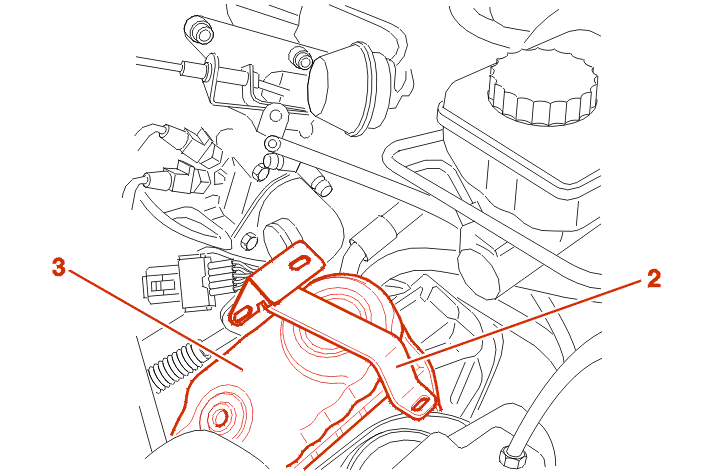

Déposer : L'échangeur (3) .

Déposer :

• les 2 vis de fixation (4) de l'échangeur (3) avec leurs joints (6)
• les joints (5) - (6)

3 - REPOSE

Remplacer : Les joints d'étanchéité (5)-(6) .

Poser les joints (5) à leurs emplacements sur le carter .

Reposer l'échangeur .

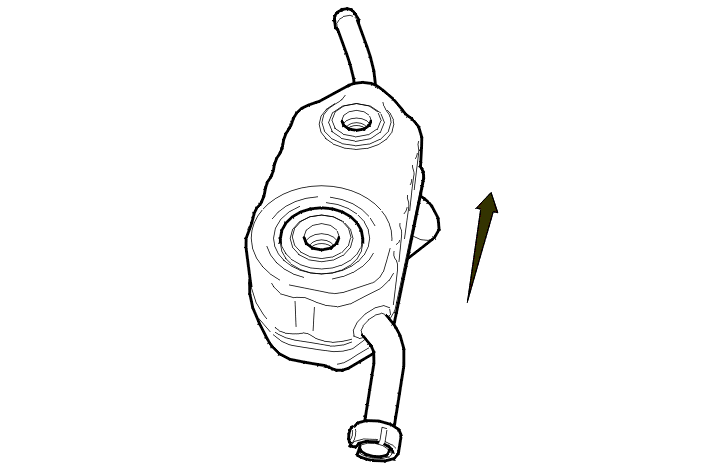

ATTENTION : sens de montage : pointe vers l'avant du véhicule .

Respecter le sens de montage .

IMPÉRATIF : l'échangeur doit être changé si l'huile de la boîte de vitesses a été polluée .

Serrer les 2 vis (4) alternativement pour assurer un placage correct de l'échangeur .

Couple de serrage : 3,5 m.daN .

Procéder dans l'ordre inverse des opérations de dépose .

Purger le circuit de refroidissement .

ATTENTION : l'échangeur de la BV étant en partie haute, s'assurer qu'il est bien purgé - faire un essai et contrôler la température de la BVA .
