B2CJ0WK1 - 607 BOÎTE DE VITESSES ML5T

DÉSHABILLAGE PLATINE DE COMMANDE DE VITESSES

1 - OPÉRATIONS PRÉLIMINAIRES

Déposer :

• le couple de 5 ème
• LE CARTER DE BOÎTE
• PLATINE DE COMMANDE DE VITESSES ET ARBRES PRIMAIRE ET SECONDAIRE

2 - PRÉSENTATION

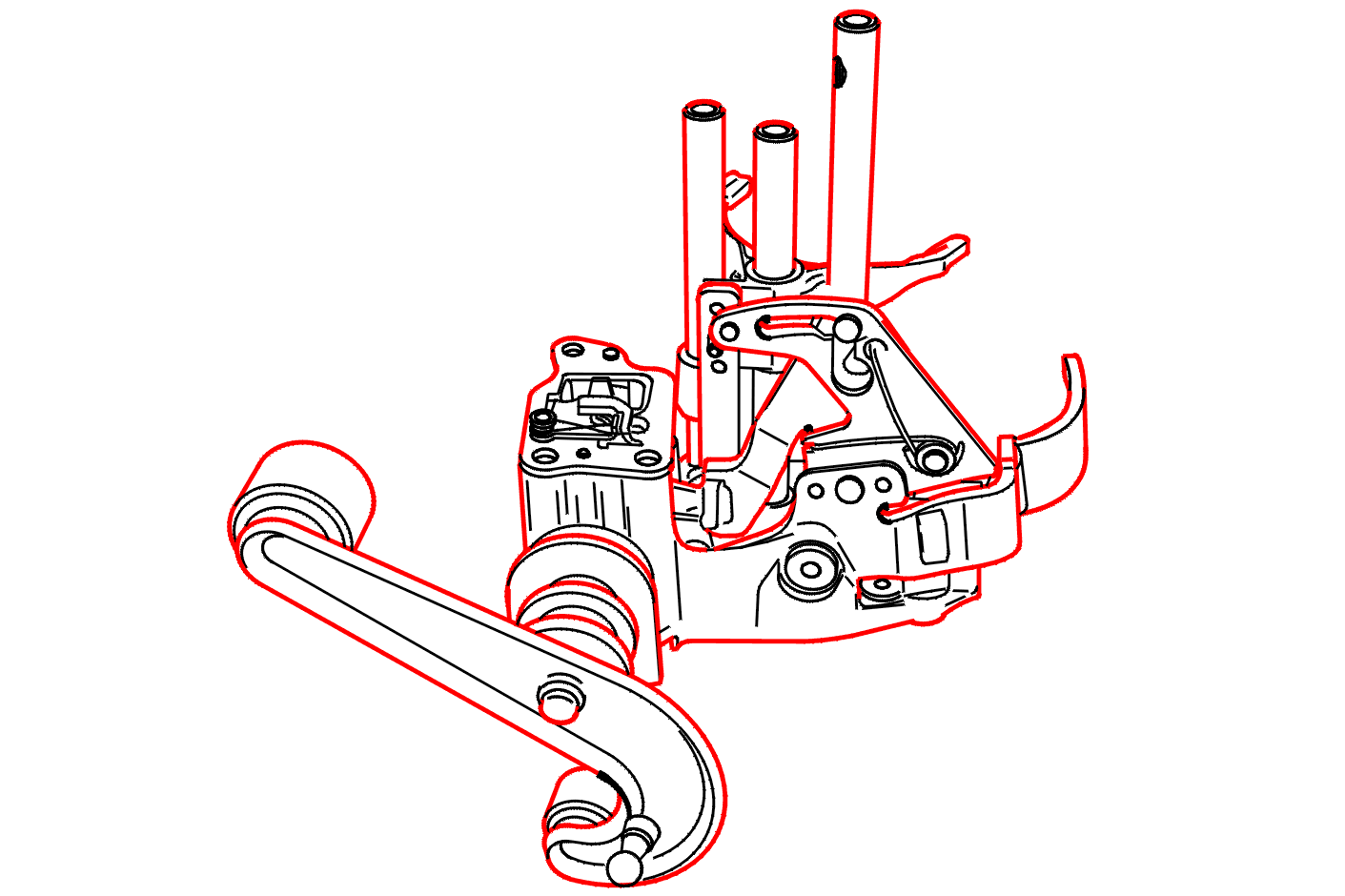

Platine de commande de vitesses .

3 - DÉSHABILLAGE

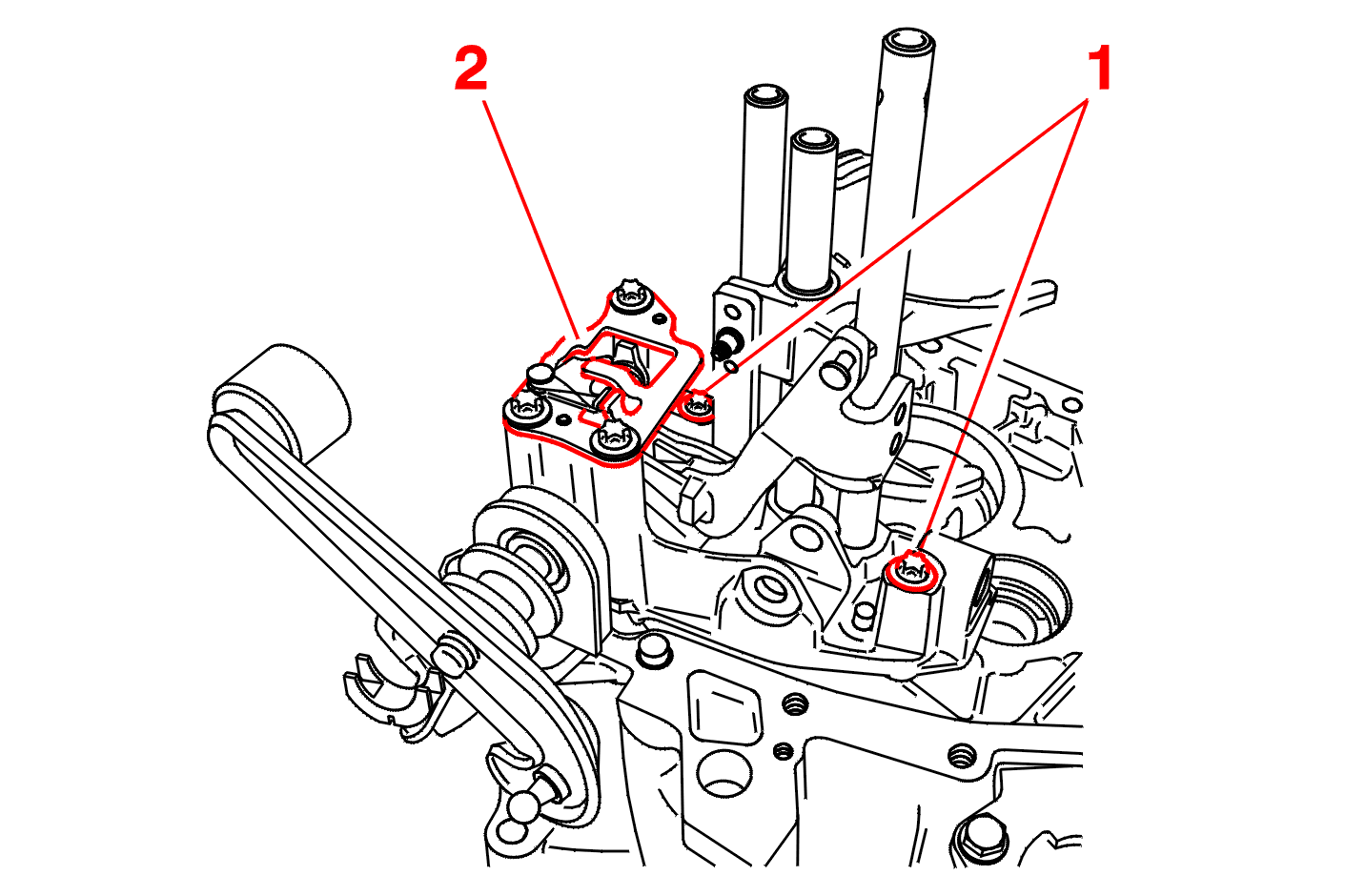

Visser la platine sur le carter d'embrayage par 2 vis (1) .

Remettre la platine au point mort .

Déposer la plaque d'interdiction (2) .

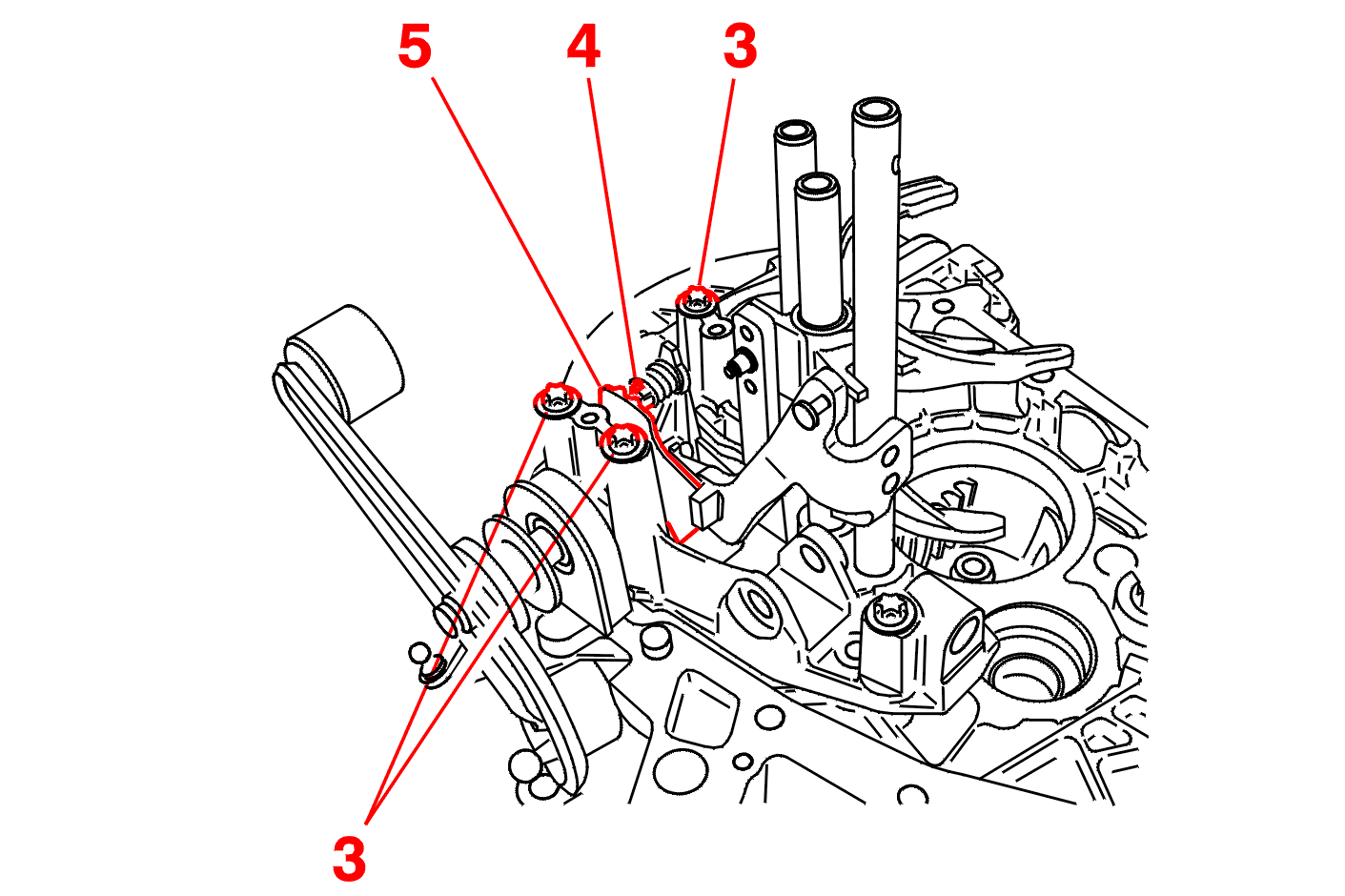

Fixer la platine avec les vis (3) .

Lorsque la platine est au point mort, le galet (4) se trouve dans l'encoche (5) .

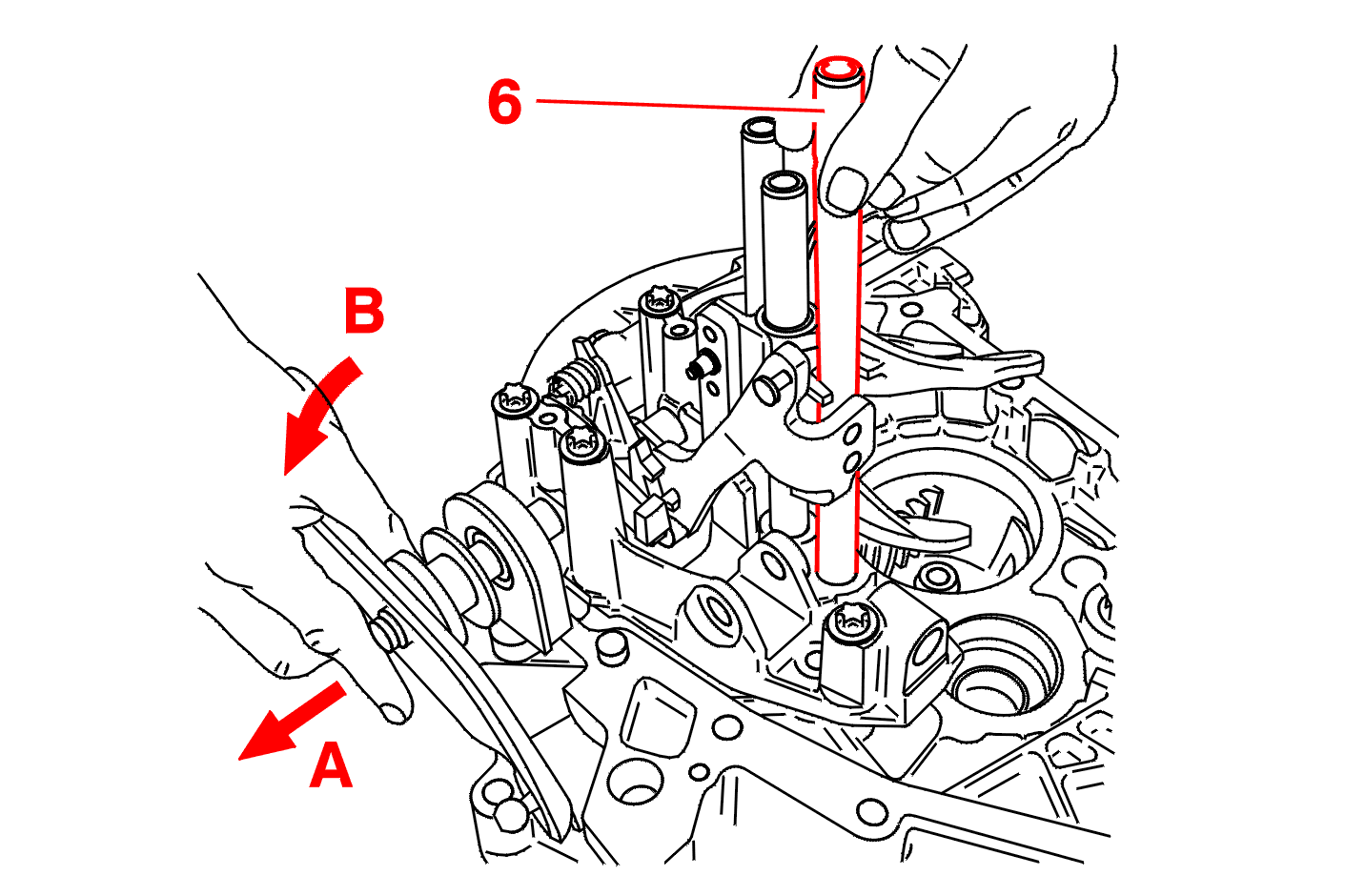

Tenir l'axe de 5 ème - marche arrière (6) .

Sélectionner suivant la flèche (A) .

Passer la vitesse suivant (B) .

Déposer l'axe de 5 ème - marche arrière (6) .

Remettre la platine au point mort .

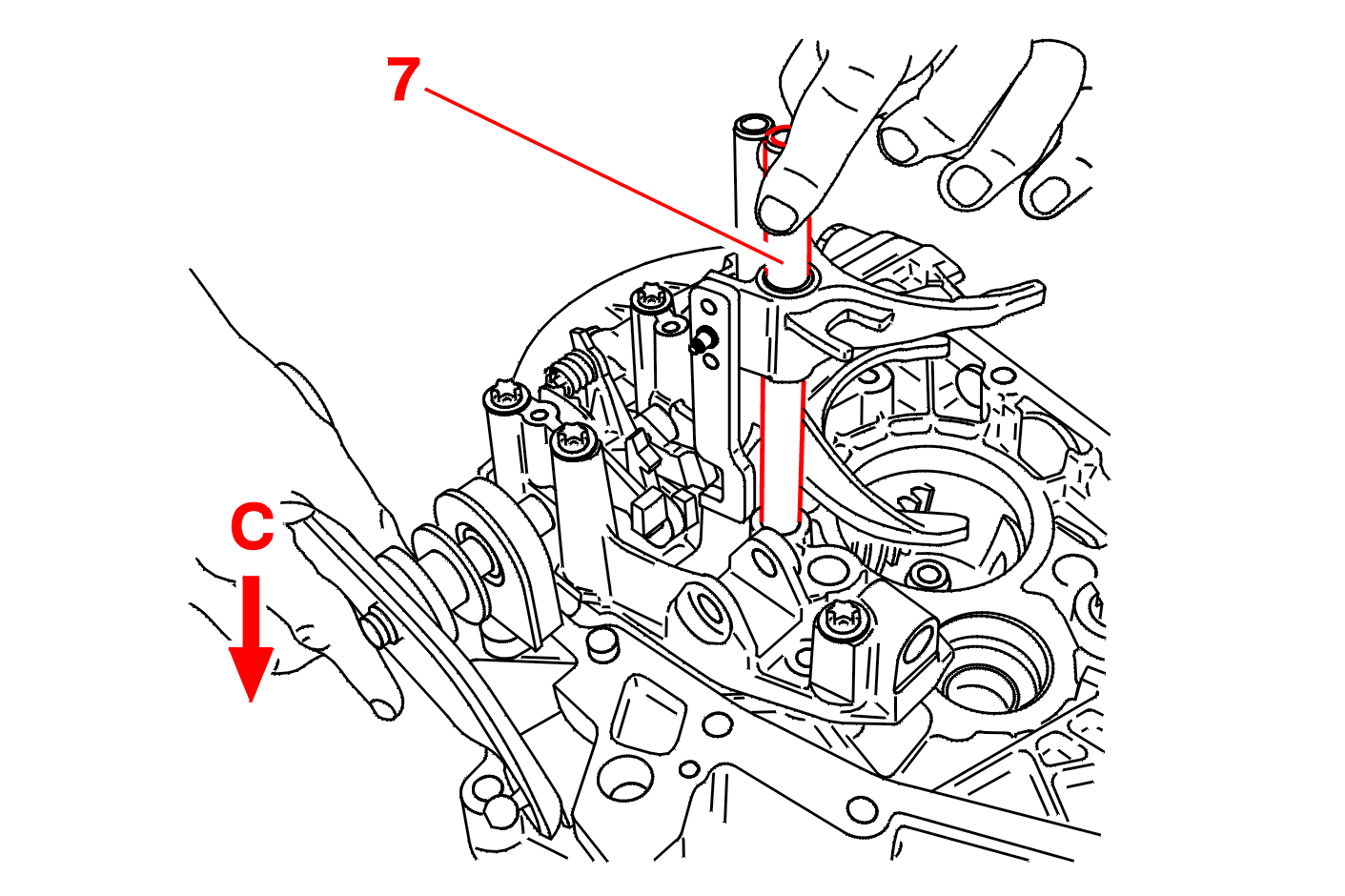

Tenir l'axe 3 ème - 4 ème (7) .

Passer la vitesse suivant (C) .

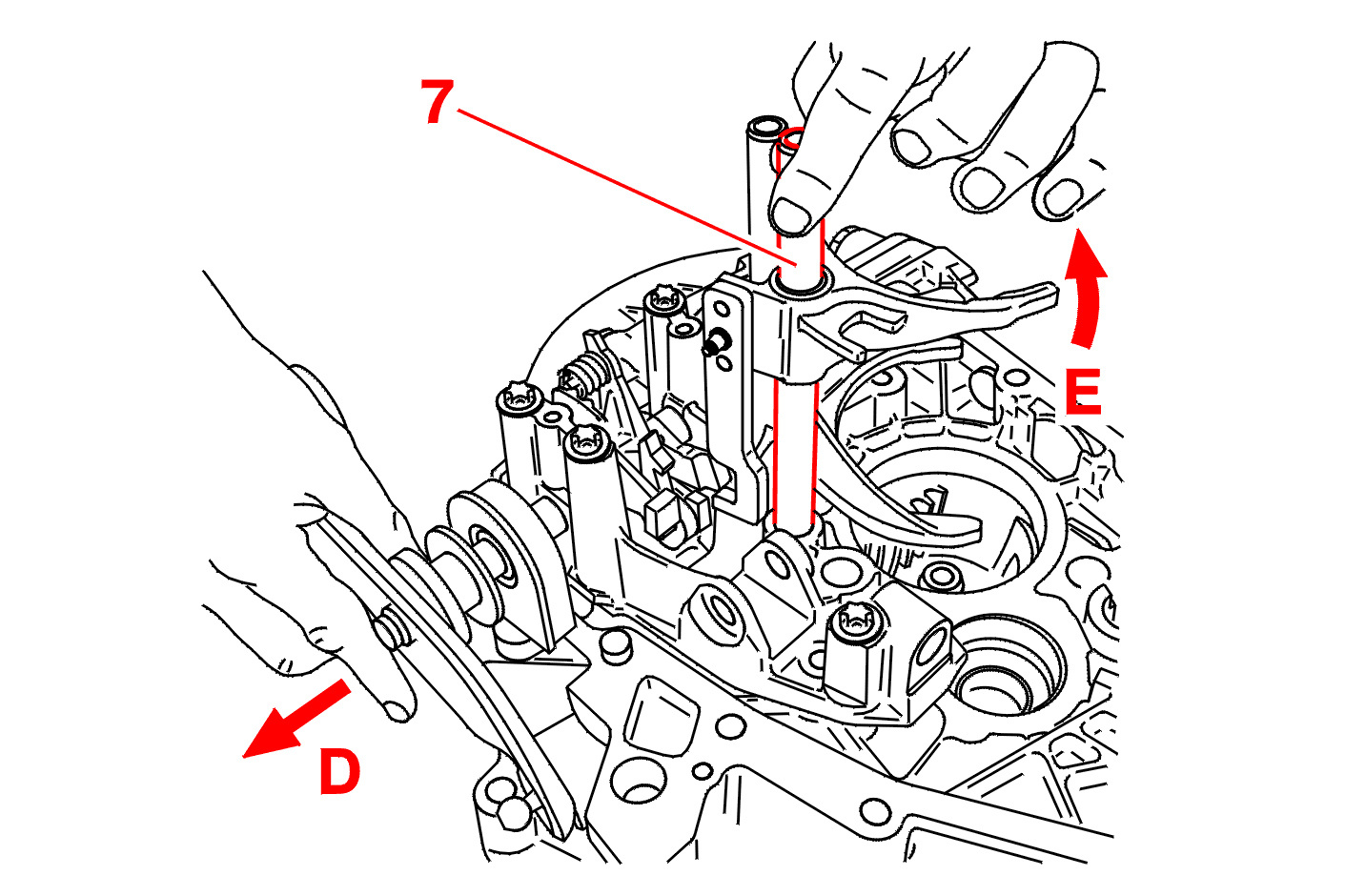

Sélectionner légèrement suivant la flèche (D) et simultanément .

Faire pivoter l'axe 3 ème - 4 ème (7) suivant la flèche (E) .

Retirer l'axe 3 ème - 4 ème (7) .

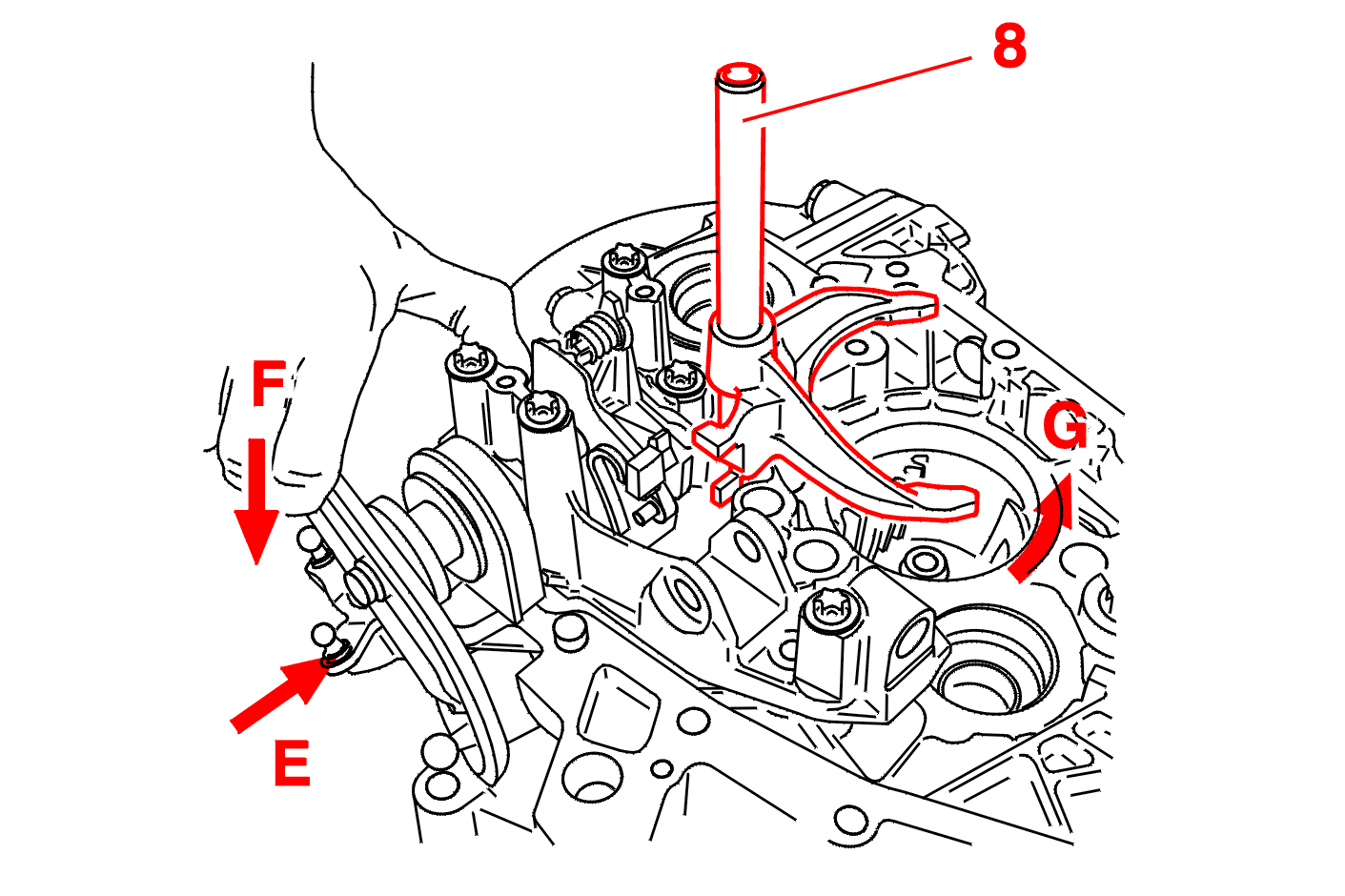

Sélectionner suivant la flèche (E) .

Passer la vitesse suivant (F) .

Effectuer un mouvement de rotation de l'axe (8) suivant la flèche (G) .

Retirer l'axe 1 ème - 2 ème (8) .

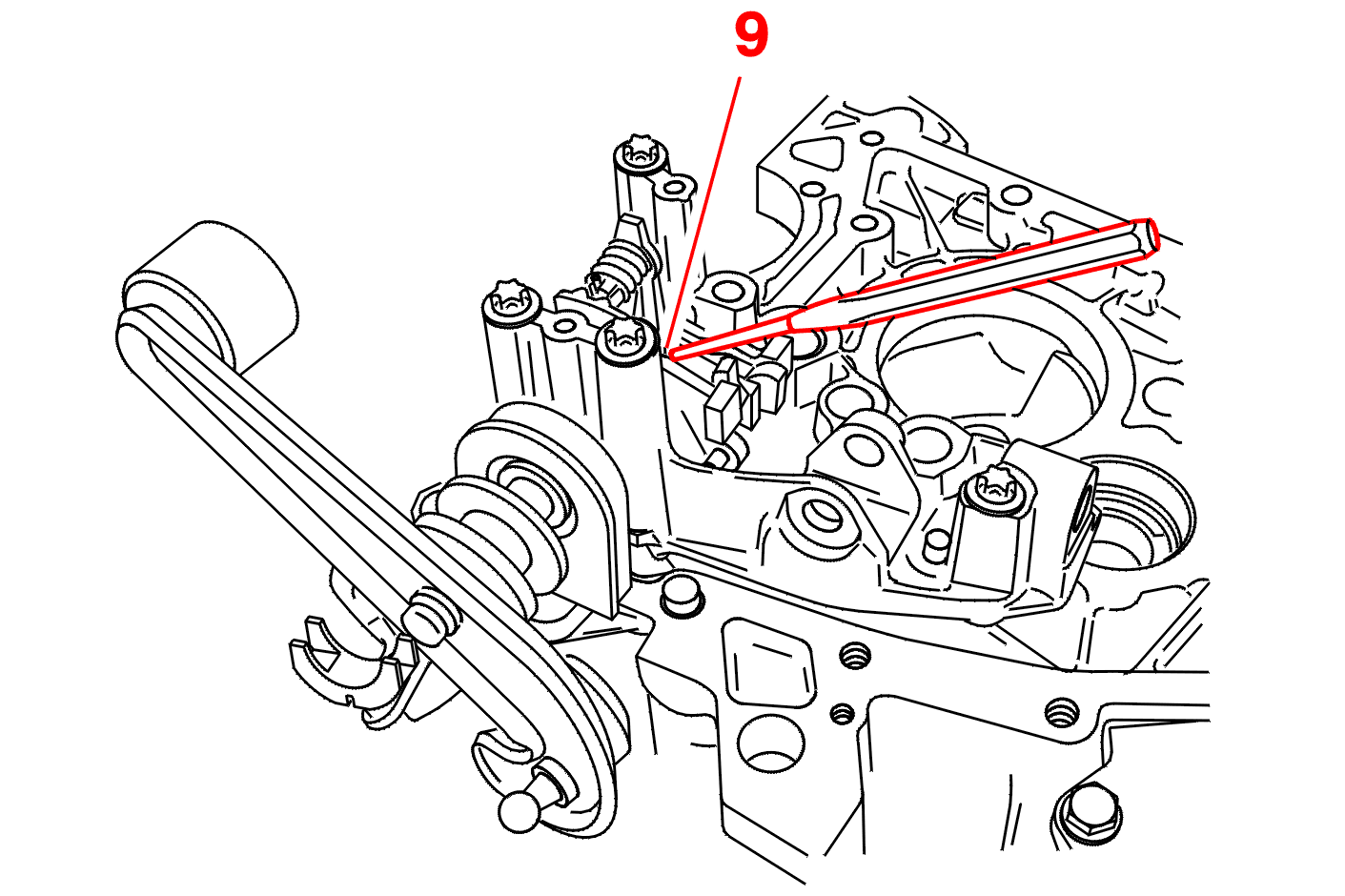

ATTENTION : bien positionner le levier au point mort pour pouvoir retirer les deux goupilles (9) .

Déposer :

• la petite goupille à l'aide d'un chasse diamètre 4,8 mm
• la grosse goupille à l'aide d'un chasse diamètre 7 mm

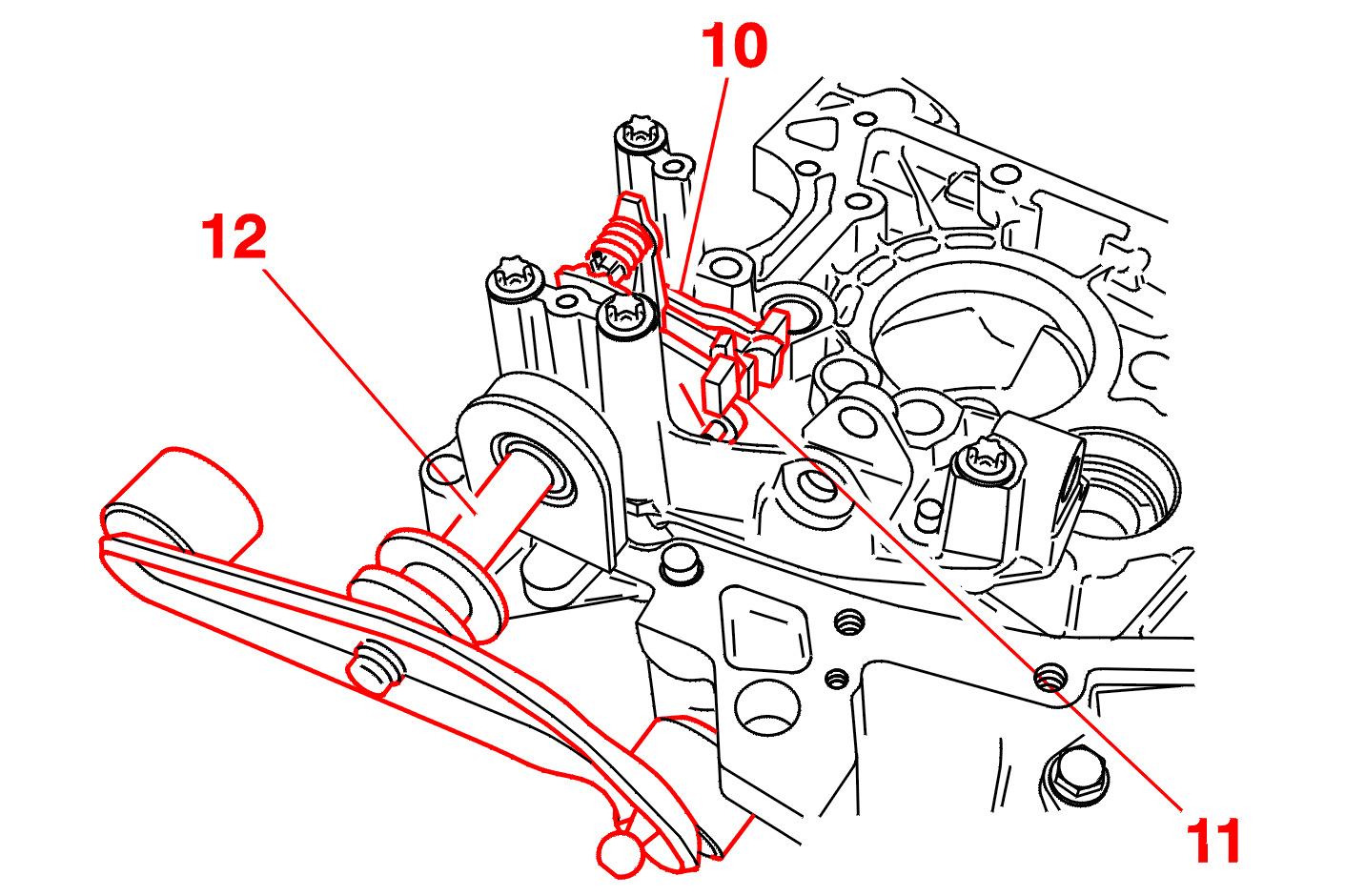

Tenir l'ensemble clé d'interverrouillage (10) et noix de passage de vitesse (11) .

Retirer l'axe de passage de vitesse (12) .

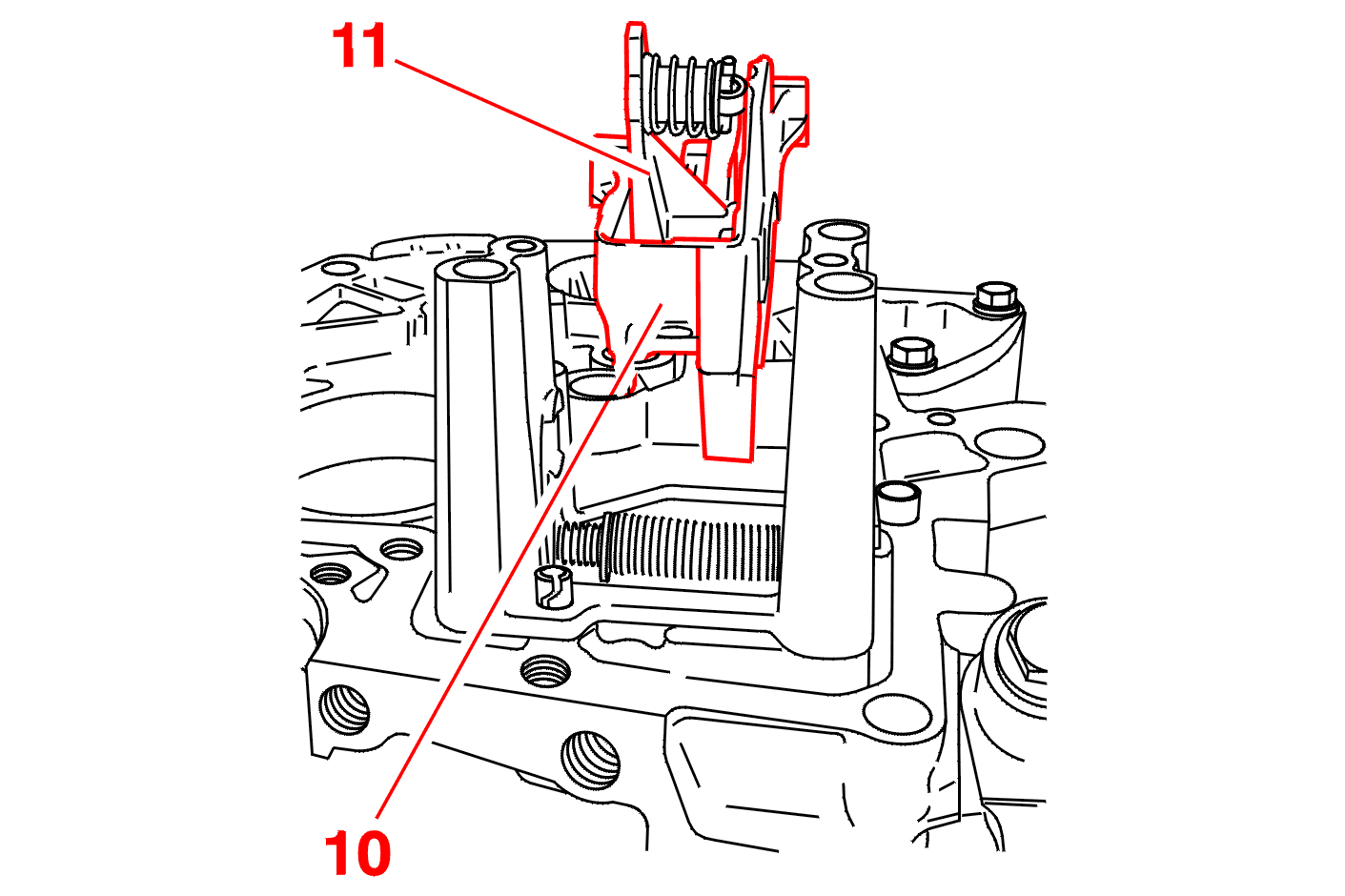

Déposer l'ensemble clé d'interverrouillage (10) et noix de passage de vitesse (11) .

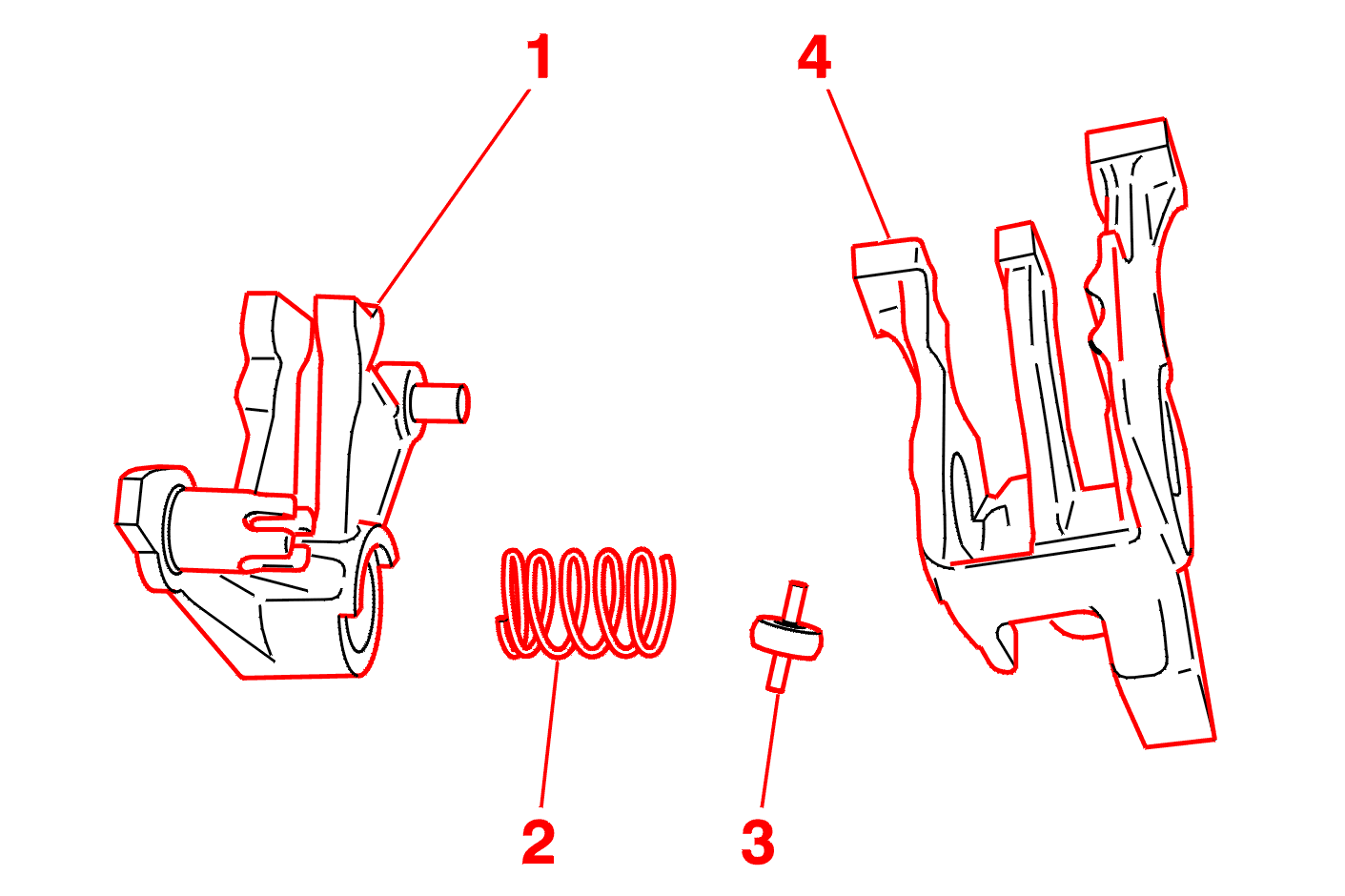

(1) Doigt de passage .

(2) Ressort .

(3) Galet .

(4) Noix de verrouillage .

Séparer le doigt de passage de la noix de verrouillage dans un récipient pour faciliter la récupération du galet et du ressort .
