B3EG0DK1 - 607

DÉPOSE - REPOSE : BIELLES DE CONNEXION DE DIRECTION

1 - DÉPOSE

Mettre le véhicule sur un pont élévateur deux colonnes .

Déposer les roues avant .

Immobiliser la crémaillère de direction : À L'AIDE DE L'OUTIL [1] .

IMPÉRATIF : l'outil [1] doit être mis en place sur les dentures de la crémaillère, à gauche en direction à gauche, à droite en direction à droite .

Débloquer l'écrou de réglage du parallélisme .

Déposer l'écrou de rotule de direction .

DÉSACCOUPLER LA ROTULE DE DIRECTION À L'AIDE DE L'EXTRACTEUR [3] .

Déposer la rotule de direction .

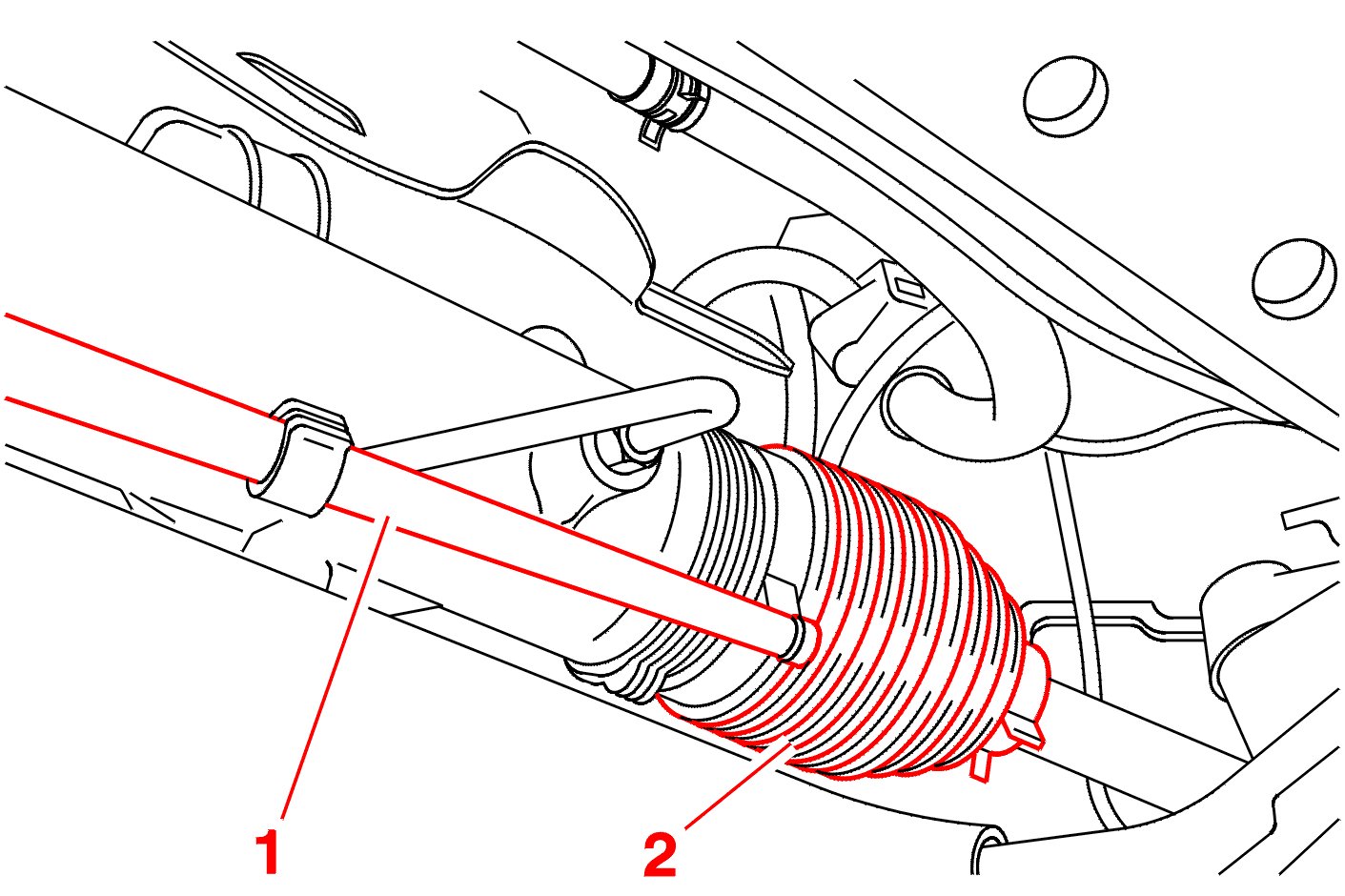

Déboîter le tuyau (1) du soufflet (2) (Suivant équipement) .

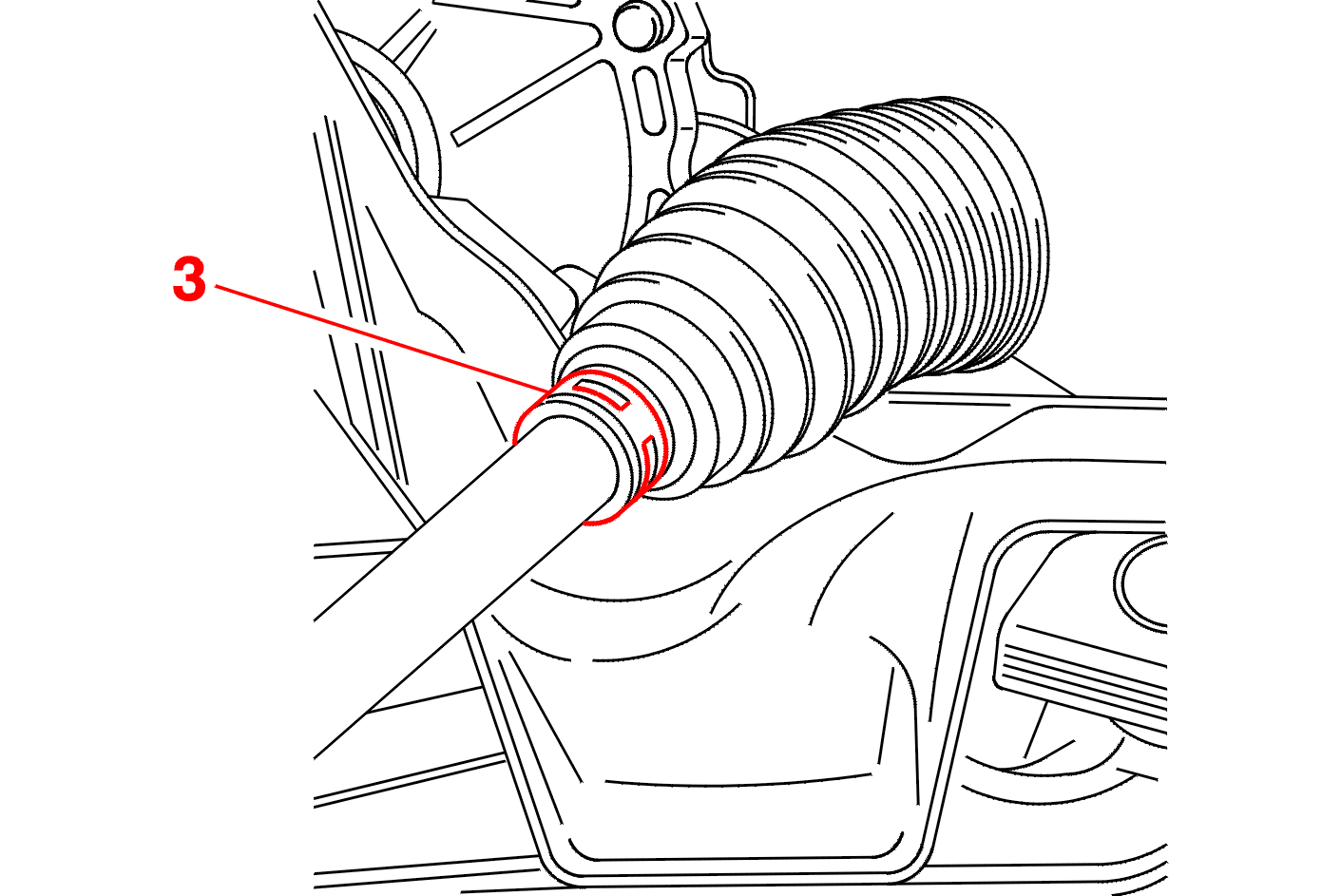

Déposer le collier (3) .

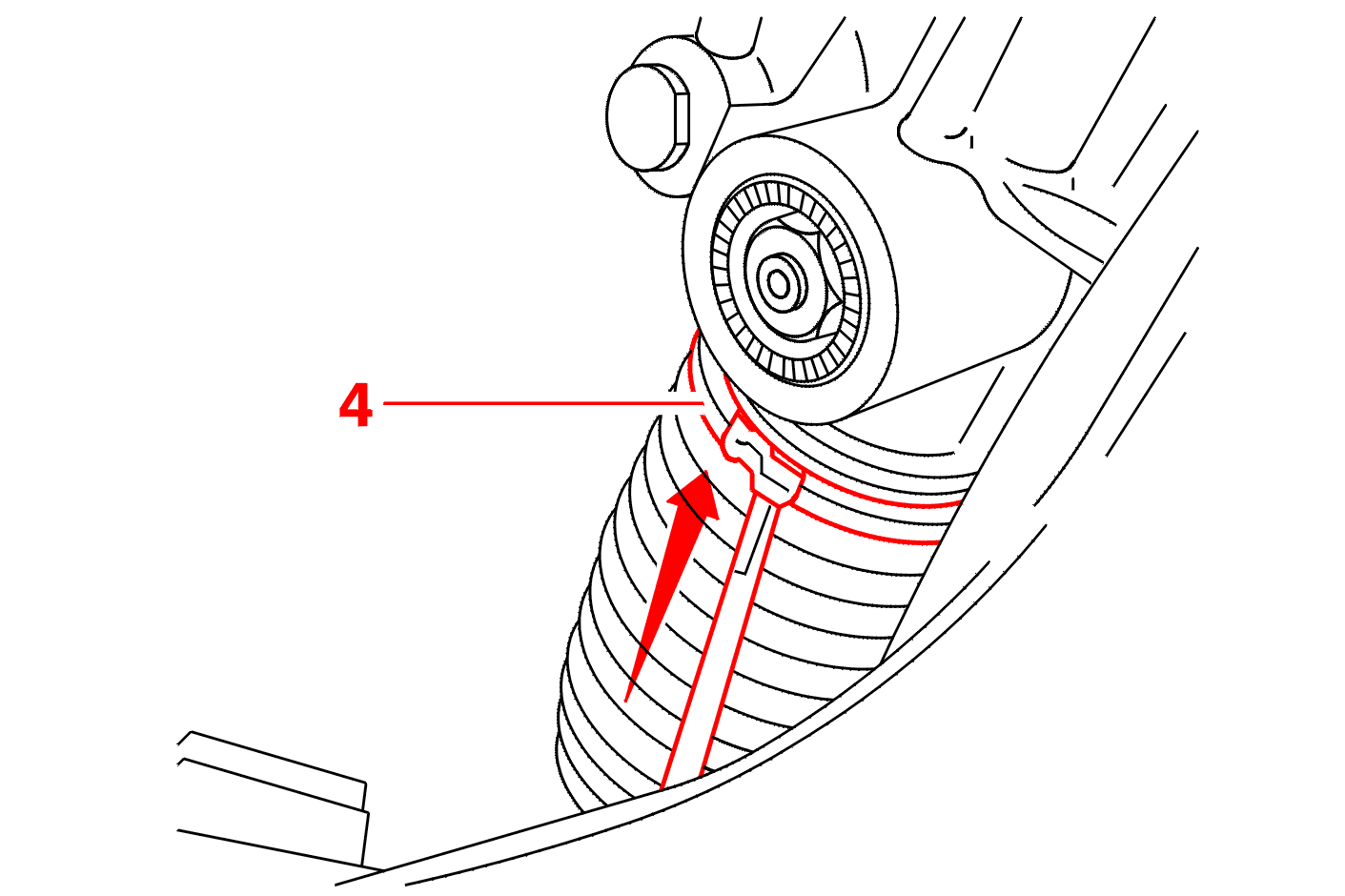

Déposer le collier (4) : À l'aide d'un tournevis fin (Suivant équipement) .

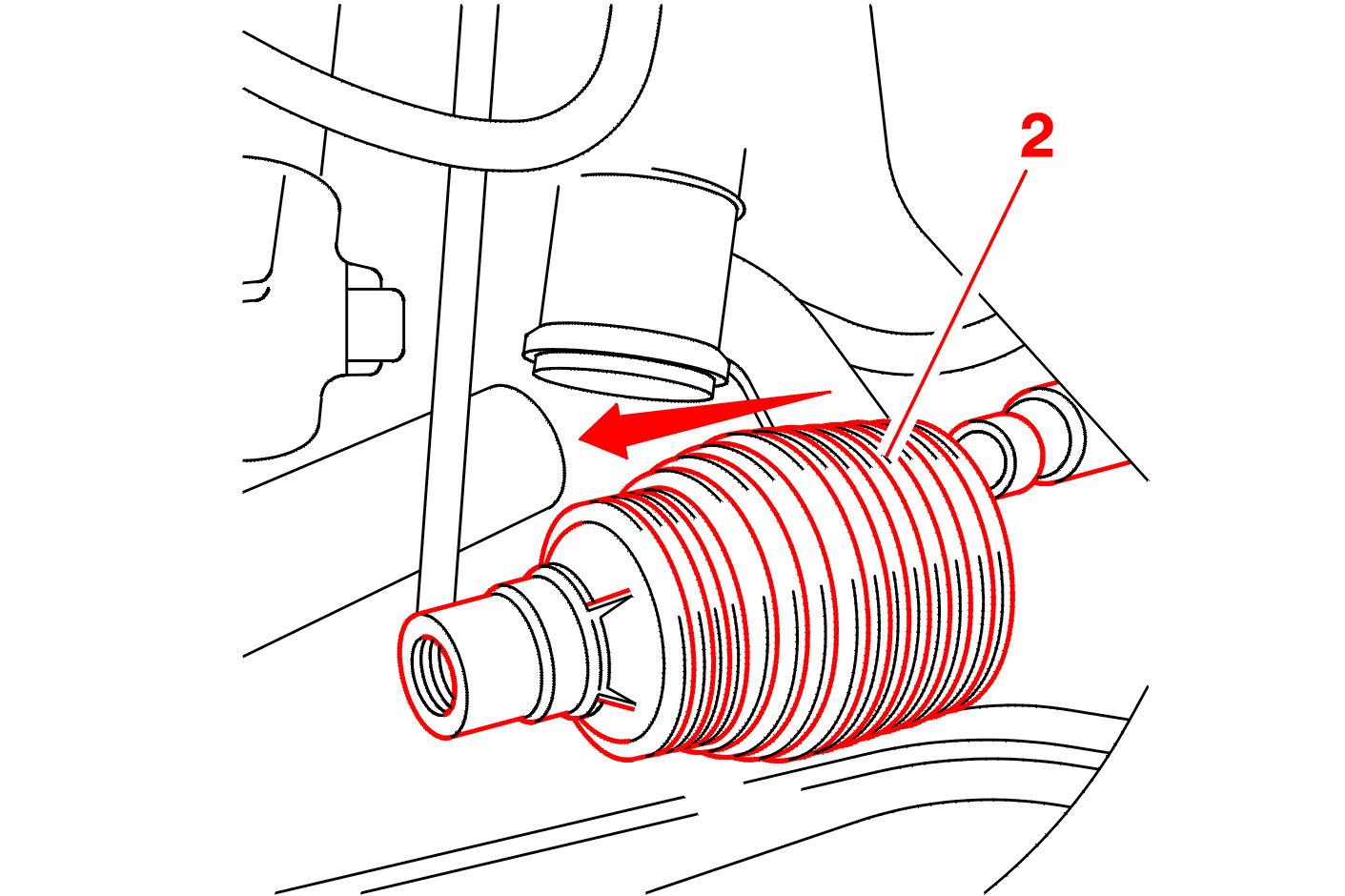

Dégager le soufflet d'étanchéité (2) .

NOTA : utiliser un produit de glissement (graisse TOTAL N3924 / N3945) .

Braquer à fond :

Tourner le volant en sens inverse de 1/8 de tour environ .

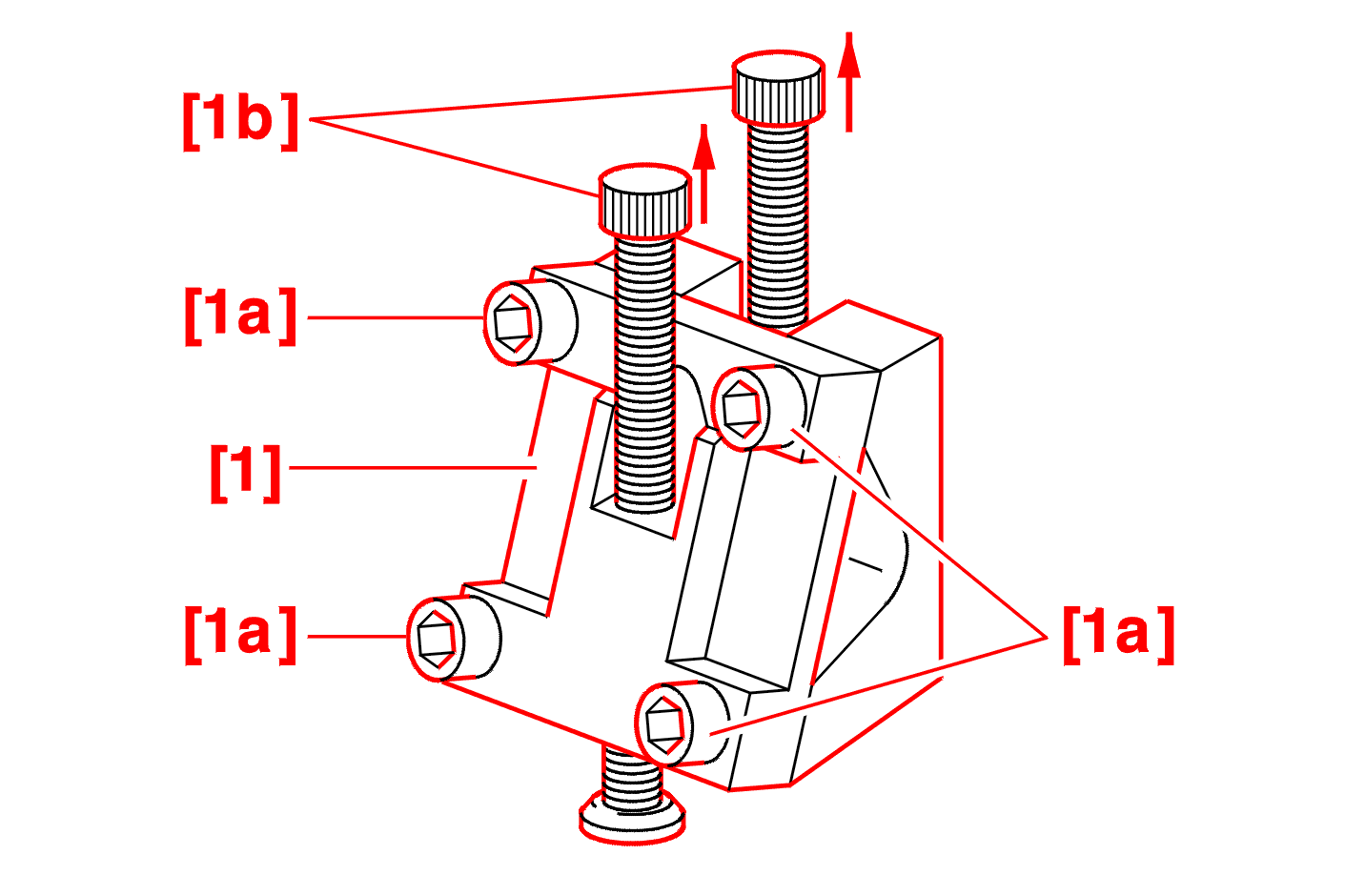

DÉPOSER LES 4 VIS [1A] DE L'OUTIL [1] .

Dévisser de quelques tours les tiges filetées [1b] .

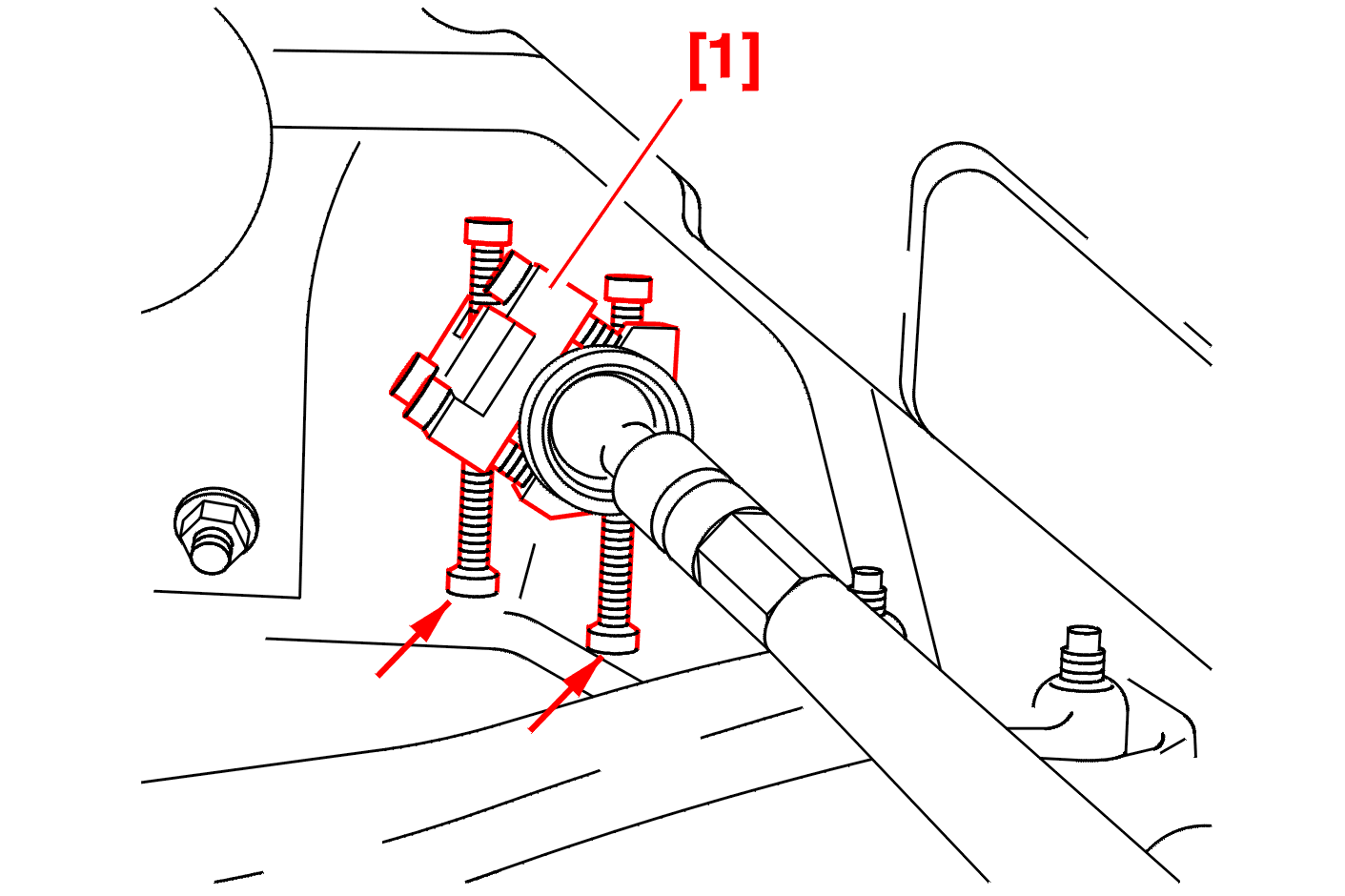

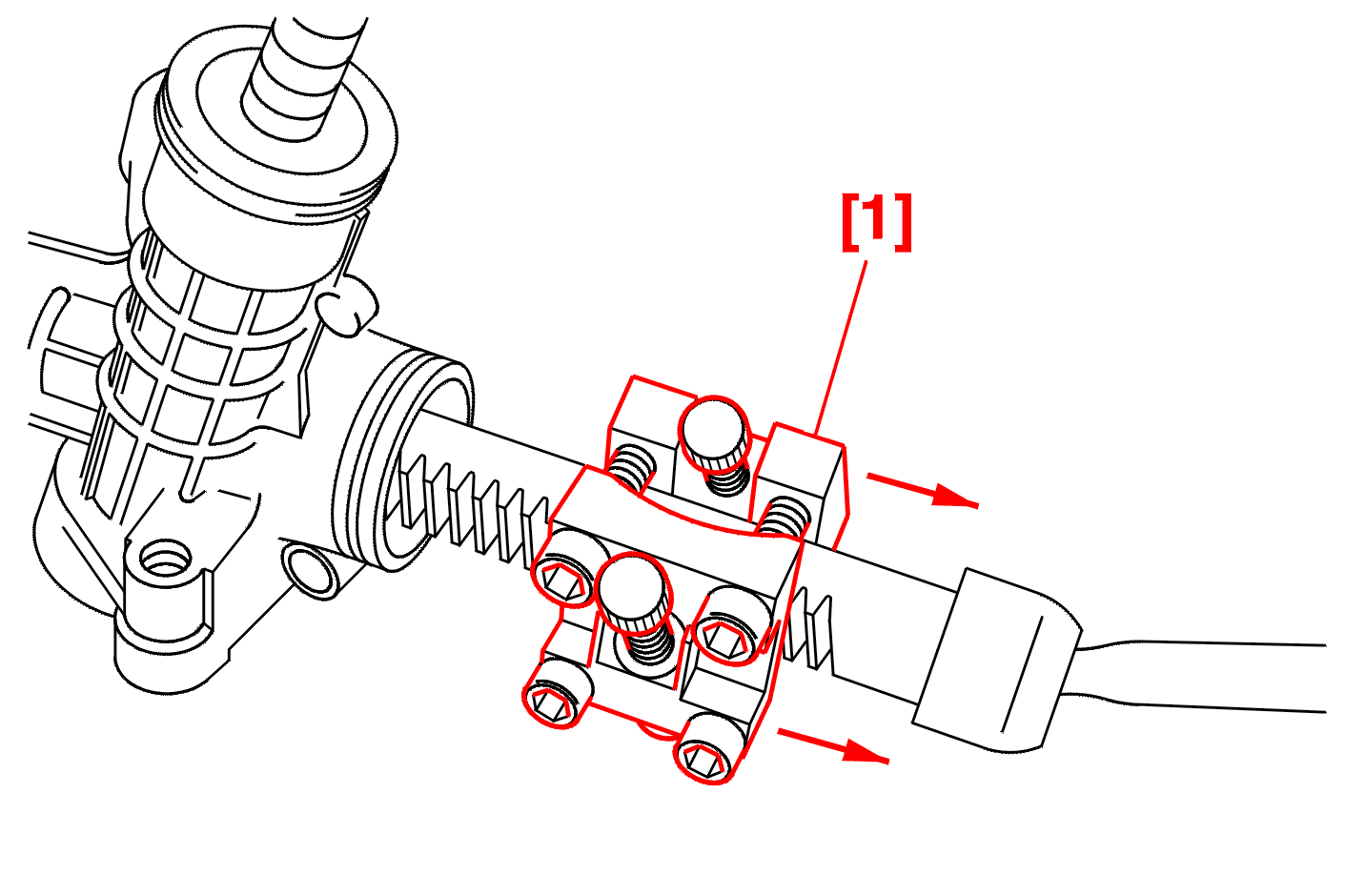

Mettre en place l'outil [1] sur la crémaillère, la plaque de l'outil côté denture et les appuis rotulés en partie basse (côté berceau) .

Positionner l'outil [1] le plus possible en bout de la denture de crémaillère et de manière que les appuis rotulés de l'outil [1] puissent prendre contact sur des éléments mécaniques (berceau, barre antidévers...) .

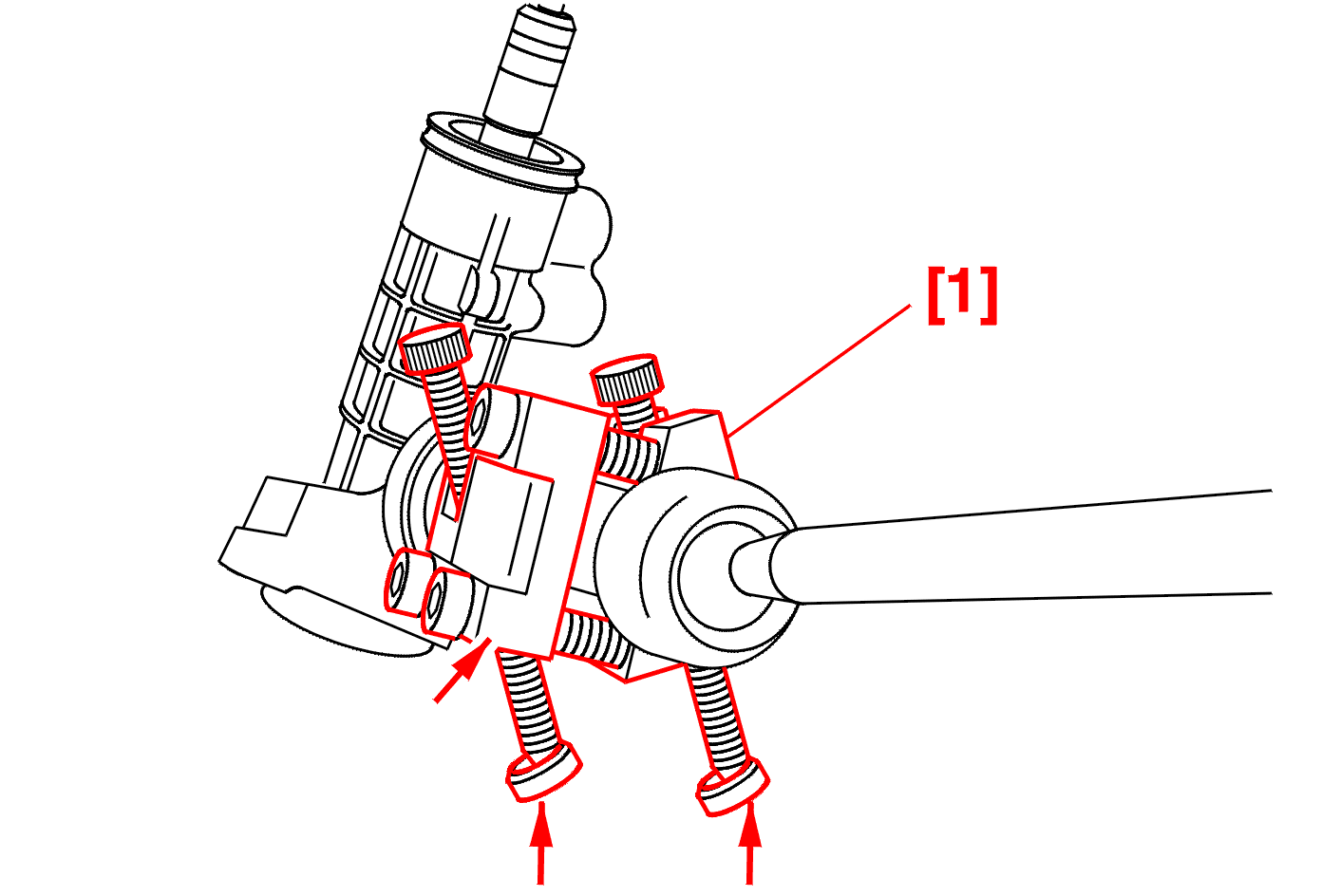

Les rotules de l'outil [1] prennent appui sur le berceau .

Serrer les 4 vis [1a] de l'outil [1] .

IMPÉRATIF : visser à la main les tiges filetées [1b] afin de créer uniquement un simple appui des rotules de l'outil [1] sur le berceau .

Mettre en place l'outil [2] sur la bielle de connexion à remplacer .

NOTA : en cas de remplacement de la bielle de connexion côté opposé au pignon, déposer le soufflet mais laisser l'outil [1] en place du côté pignon .

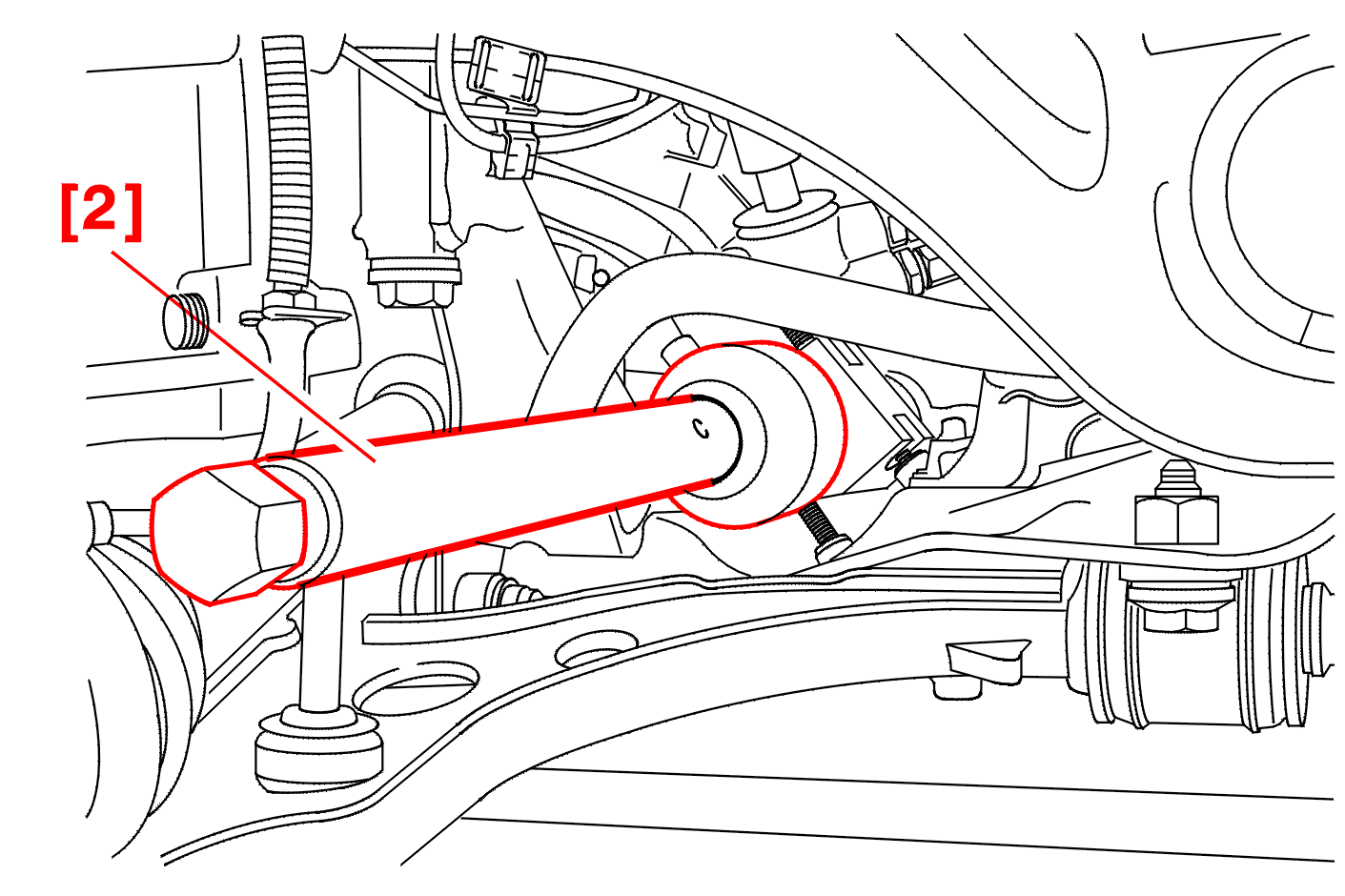

Déposer la bielle de connexion : À L'AIDE DE L'OUTIL [2] .

2 - REPOSE

Reposer la bielle de connexion sur la crémaillère .

À l'aide de l'outil [2], serrer la bielle de connexion :

DÉPOSER L'OUTIL [1] .

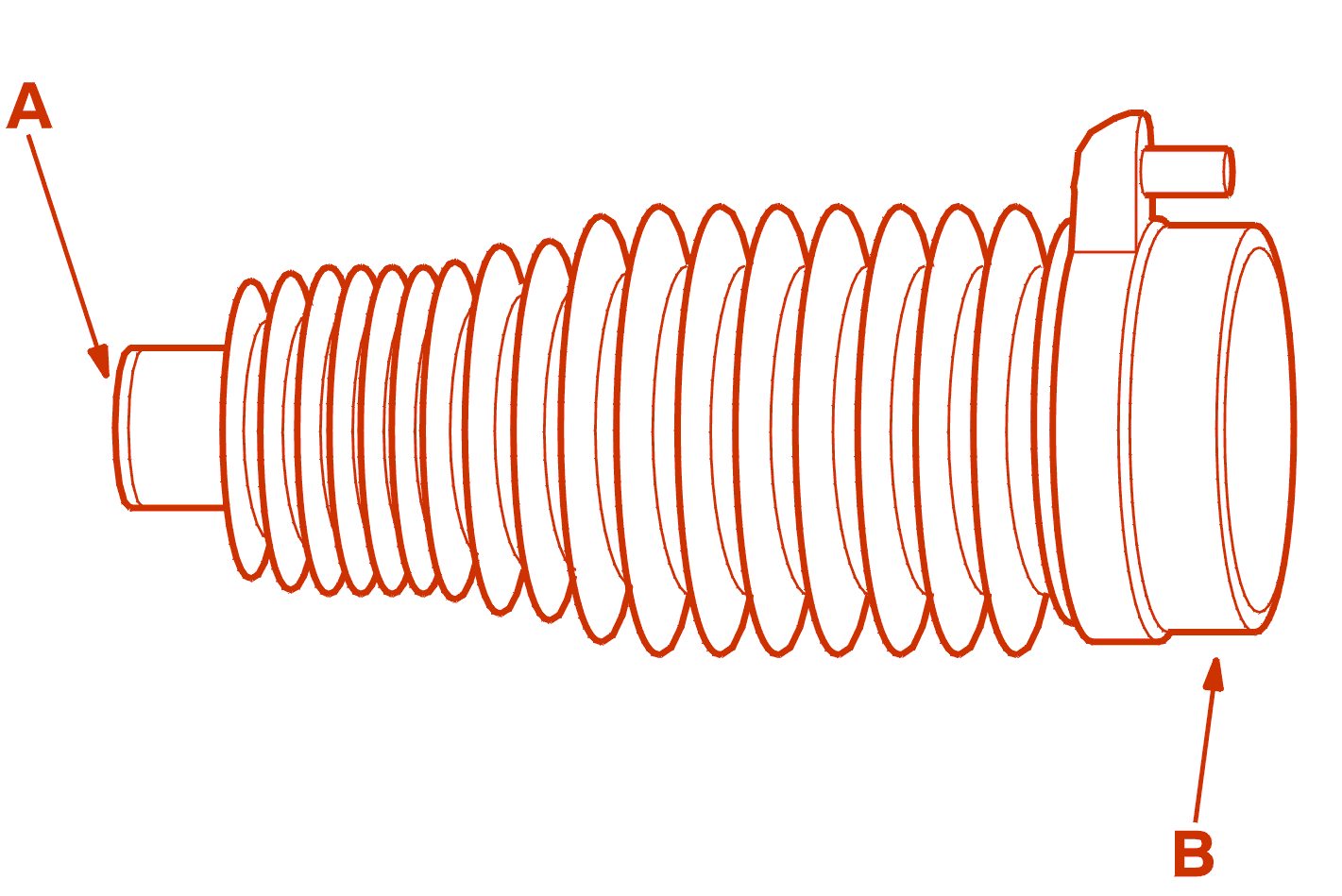

Graisser (Graisse TOTAL N3924 / N3945) :

NOTA : ne pas graisser en (B) .

Reposer un soufflet neuf (2) .

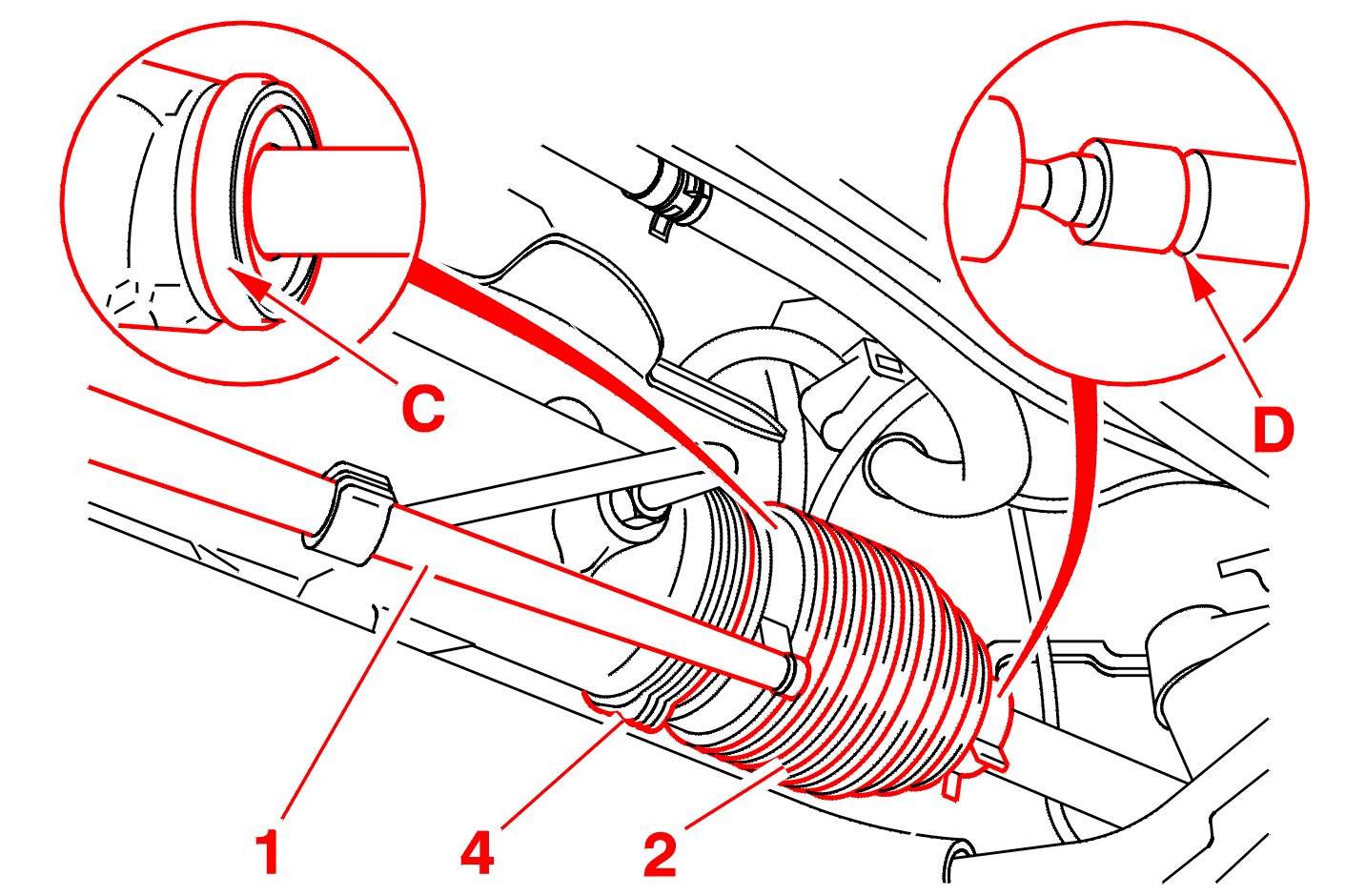

ATTENTION : positionner correctement les portées du soufflet en (C) et (D) .

REPOSER ET SERRER LE COLLIER DE MAINTIEN NEUF (4) À L'AIDE DE LA PINCE À COLLIER [4] .

Contrôler et régler le parallélisme .

IMPÉRATIF : emboîter le tuyau (1) sur le soufflet (2) (suivant équipement) .

Reposer :

Couple de serrage rotule de direction sur pivot :

Serrer les vis de roues :

Régler le parallélisme .

CONTRÔLE DYNAMIQUE DE STABILITÉ

Effectuer un apprentissage capteur angle volant à l'aide de l'outil de diagnostic DIAG 2000 .
