C4AH1EF1 - 607

REMPLACEMENT BRANCARD AVANT, COUPE AVANT, FERMETURE DE BRANCARD PARTIELLE, SUPPORT ABSORBEUR

ATTENTION : toutes les surfaces décapées doivent être protégées par le procédé de rezingage électrolytique homologué .

IMPÉRATIF : respecter les règles élémentaires d'hygiène et de sécurité (port du masque filtrant pour vapeurs organiques - travailler en zone ventilée) .

1 - OPÉRATION(S) COMPLÉMENTAIRE(S)

Remplacement :

• capot
• aile avant
• PROJECTEUR
• PARE-CHOCS
• renfort de pare-chocs
• absorbeur de pare-chocs

Dépose - repose :

• pare-boue
• avertisseurs sonores
• support inférieur de projecteur
• batterie
• support batterie
• support connecteur
• calculateur BVA

Dégager :

• les faisceaux électriques
• la boîte à fusibles

2 - IDENTIFICATION PIÈCE DE RECHANGE

Support absorbeur .

Brancard coupe avant, Spécial réparation .

Fermeture de brancard .

3 - COMPOSITION

(1) Brancard coupe avant .

(2) Fourreau .

(3) Appui façade .

(4) Support fixation berceau moteur avant assemblé .

4 - PIÈCE(S) NÉCESSAIRE(S) À LA RÉALISATION DE LA MÉTHODE

Support absorbeur .

Brancard coupe avant, Spécial réparation .

Fermeture de brancard partielle .

5 - PRÉPARATION PIÈCE NEUVE

6 - OUTILLAGE

Mallette référence (-).1118 comprenant les outils suivants :

• outil de rapprochement d'ailes arrière [1]
• gabarits de traçage découpe brancards avantcôté gauche [3], côté droit [2]
• gabarits de positionnement demi-façade avant [4] - [5]

Pour la méthode utiliser le gabarit de traçage de découpe du brancard avant .

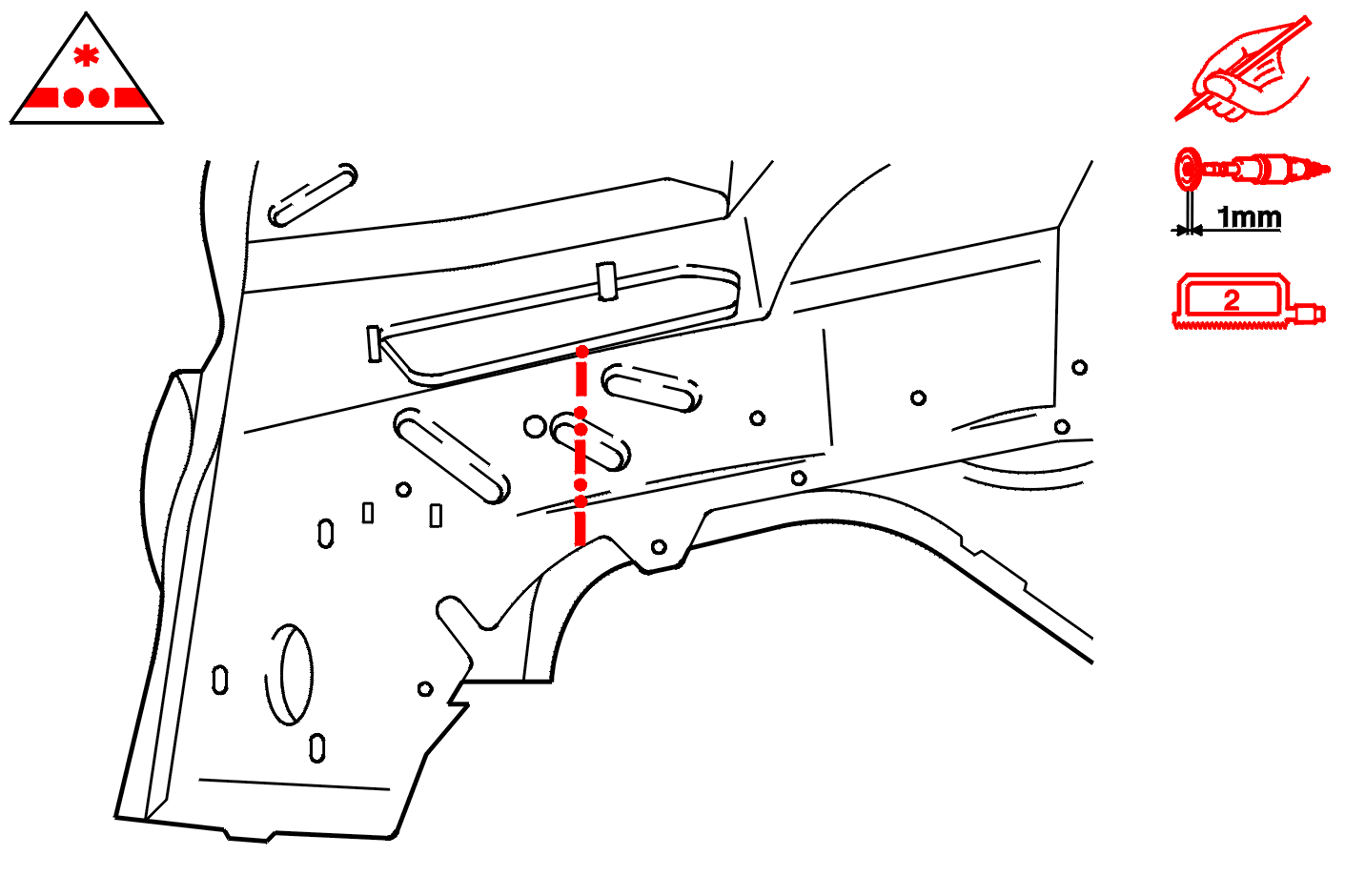

[1] Outil pour traçage de la coupe avant du brancard droit .

[2] Outil pour traçage de la coupe de brancard avant gauche .

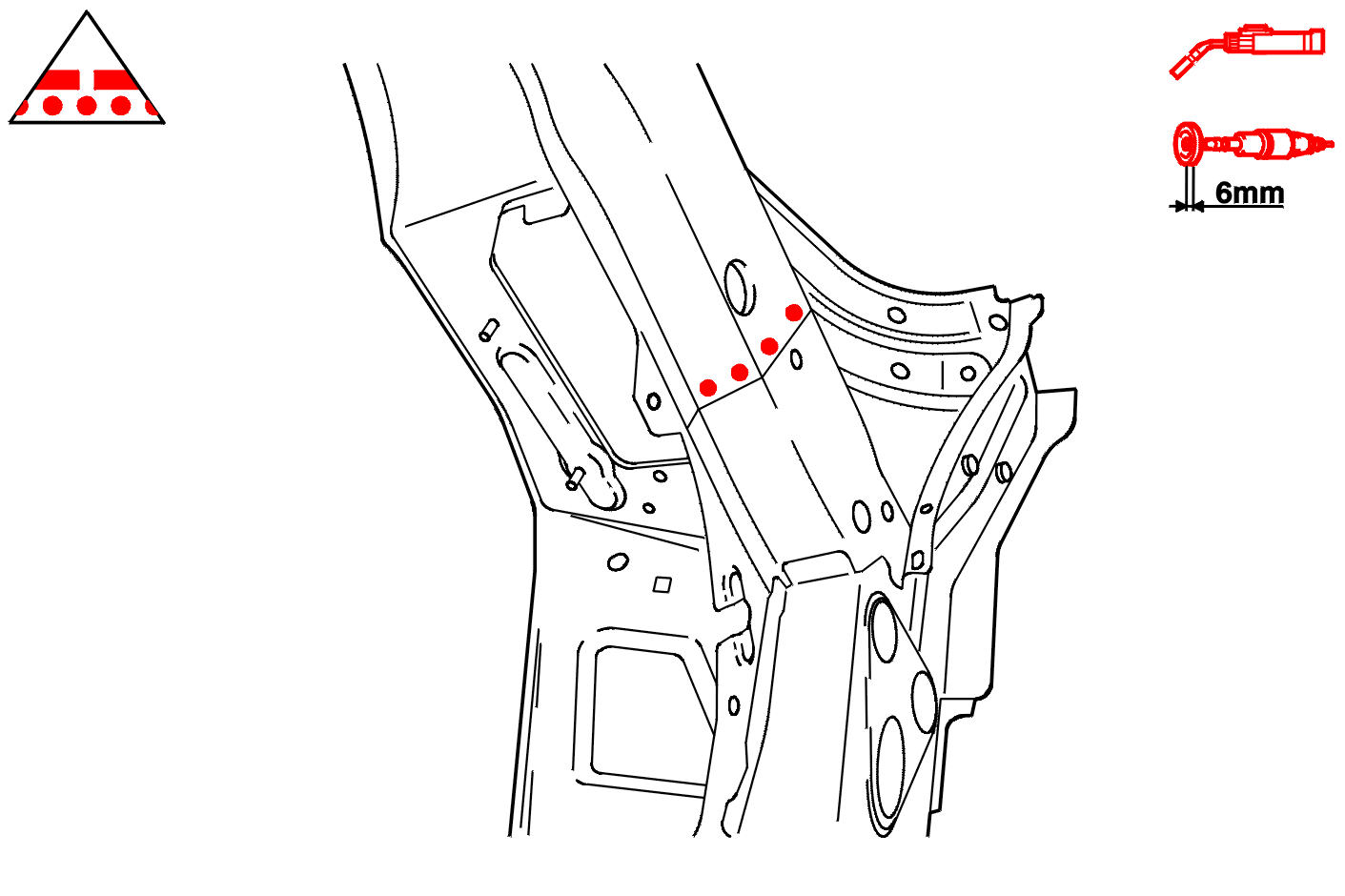

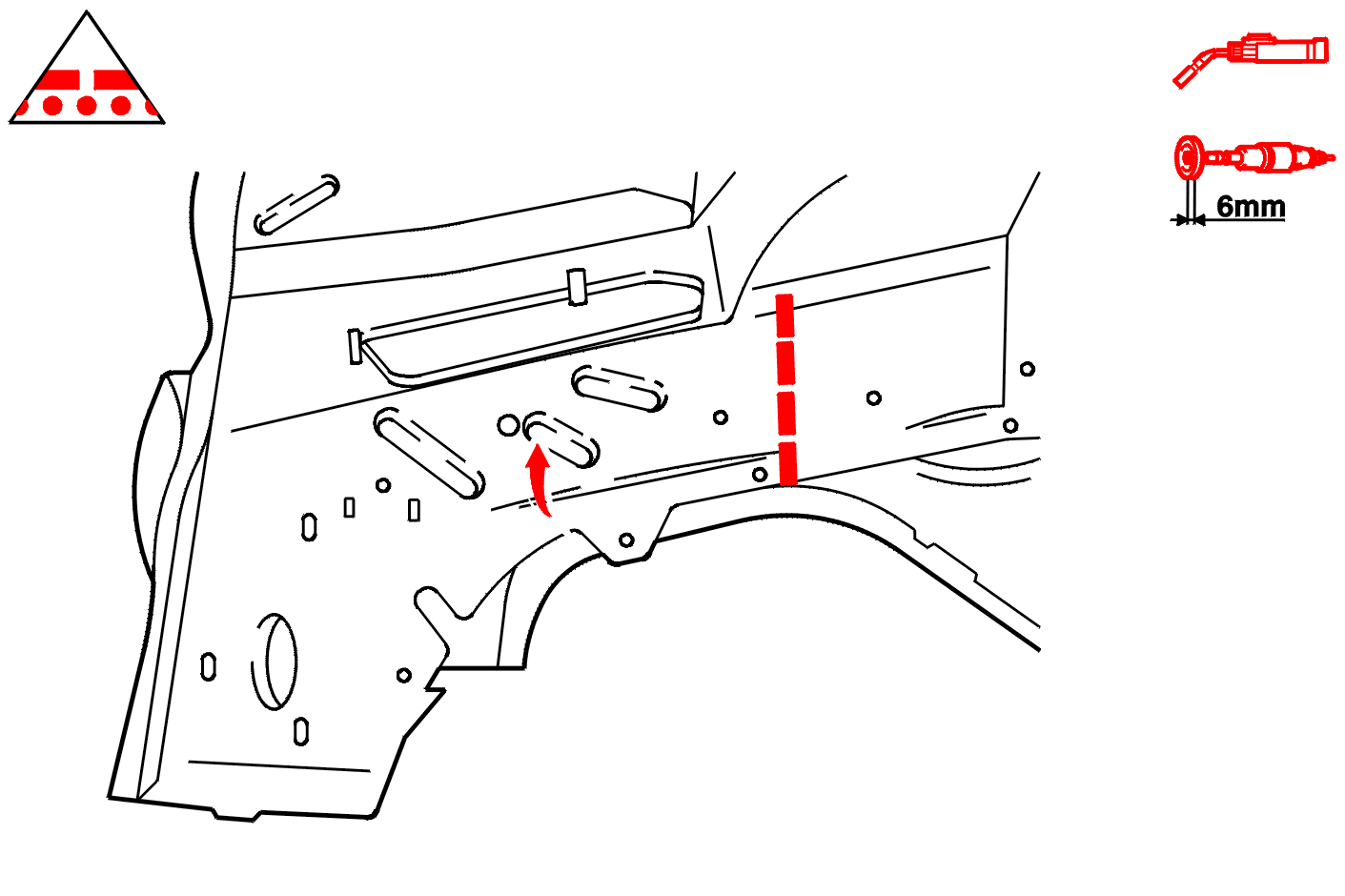

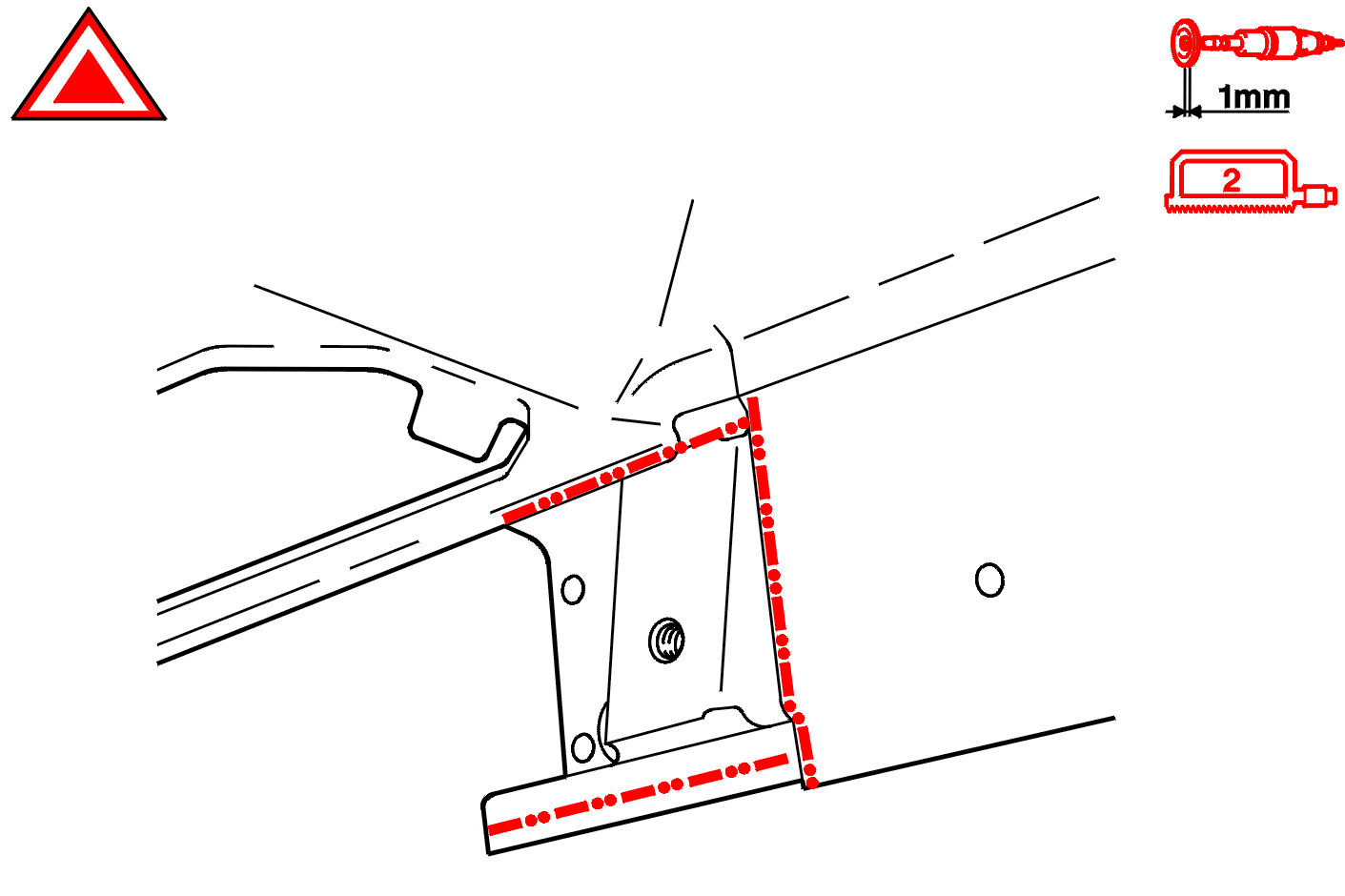

7 - DÉCOUPAGE

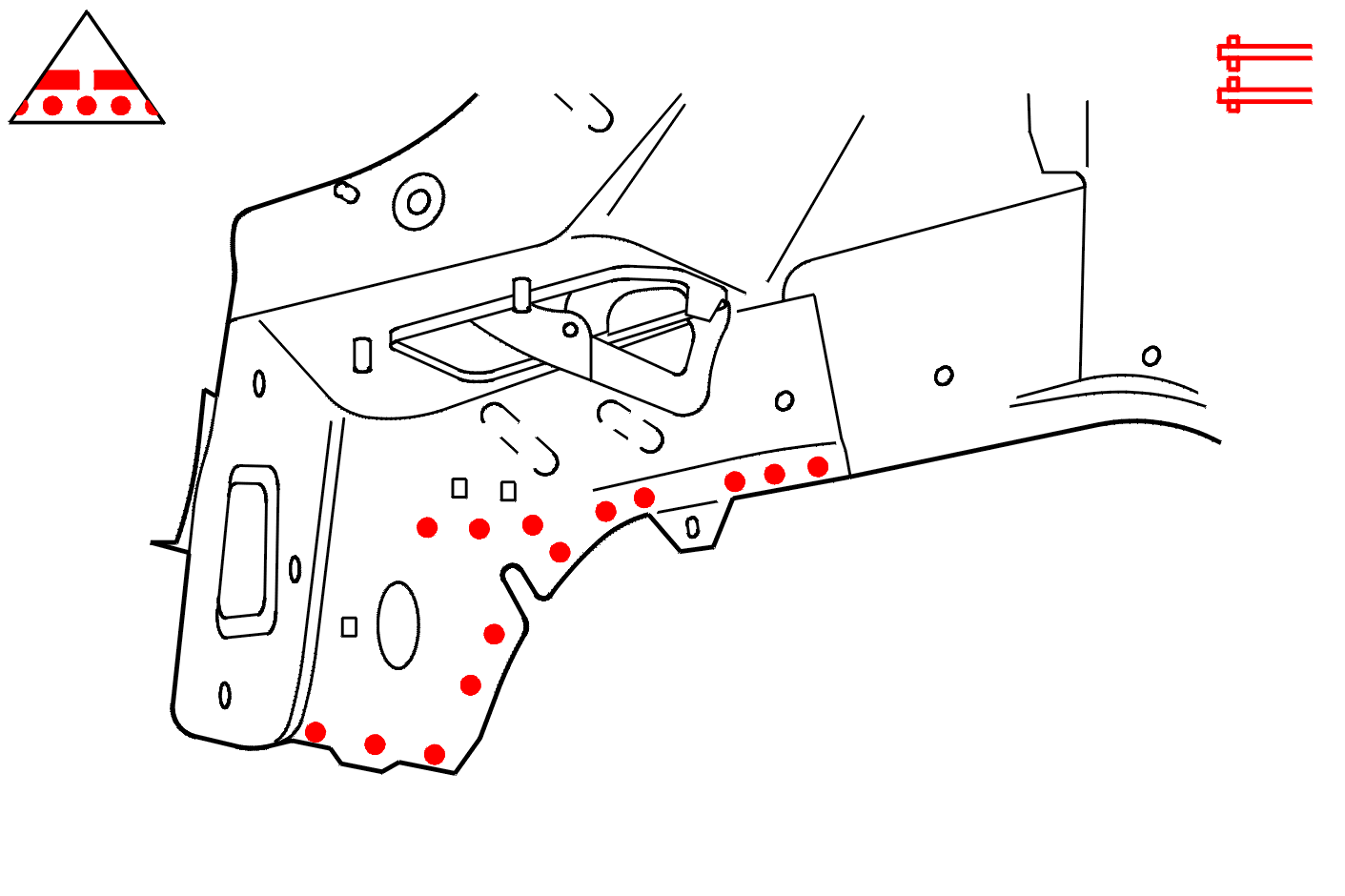

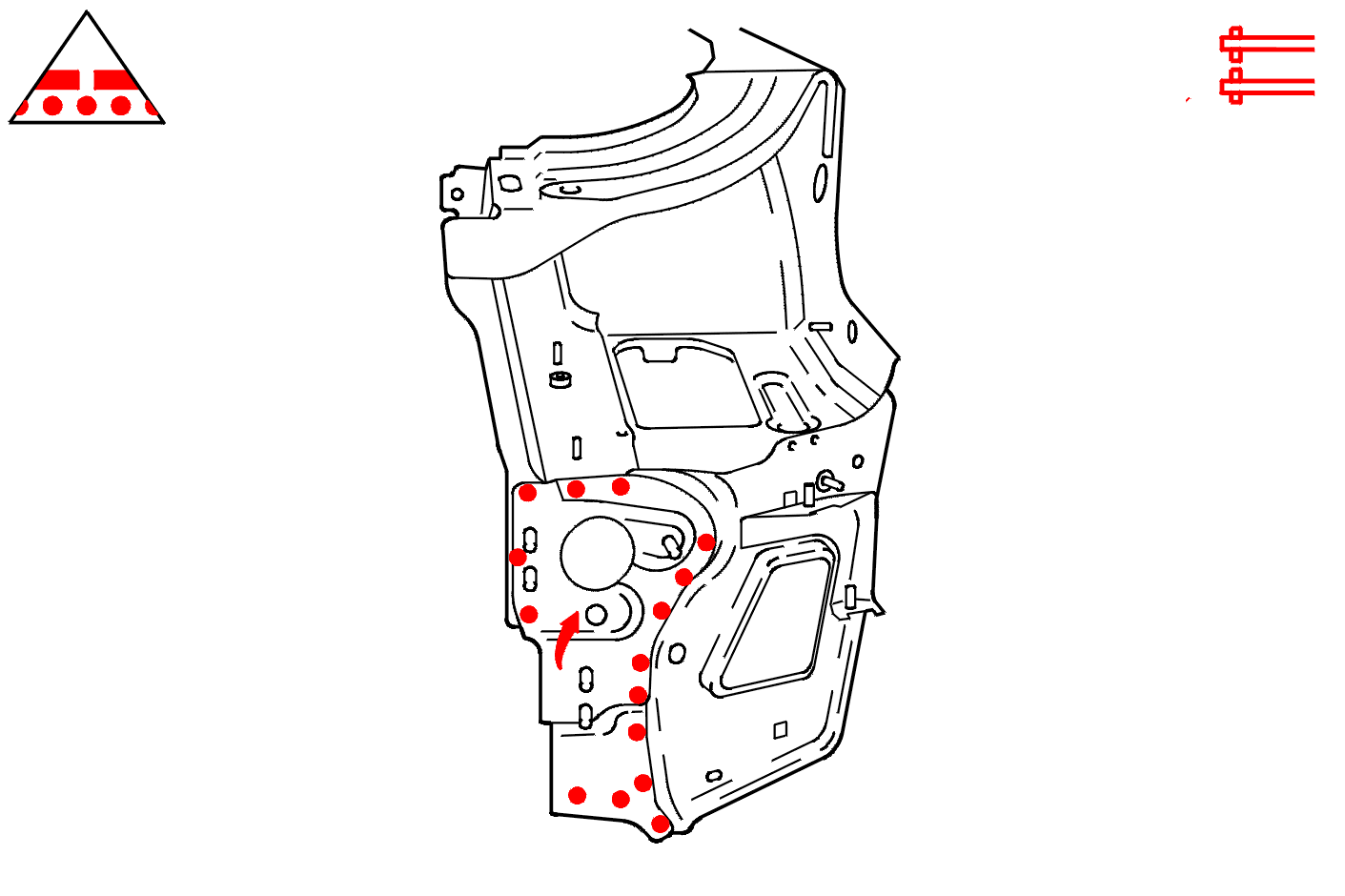

8 - DÉGRAFAGE

9 - AJUSTAGE

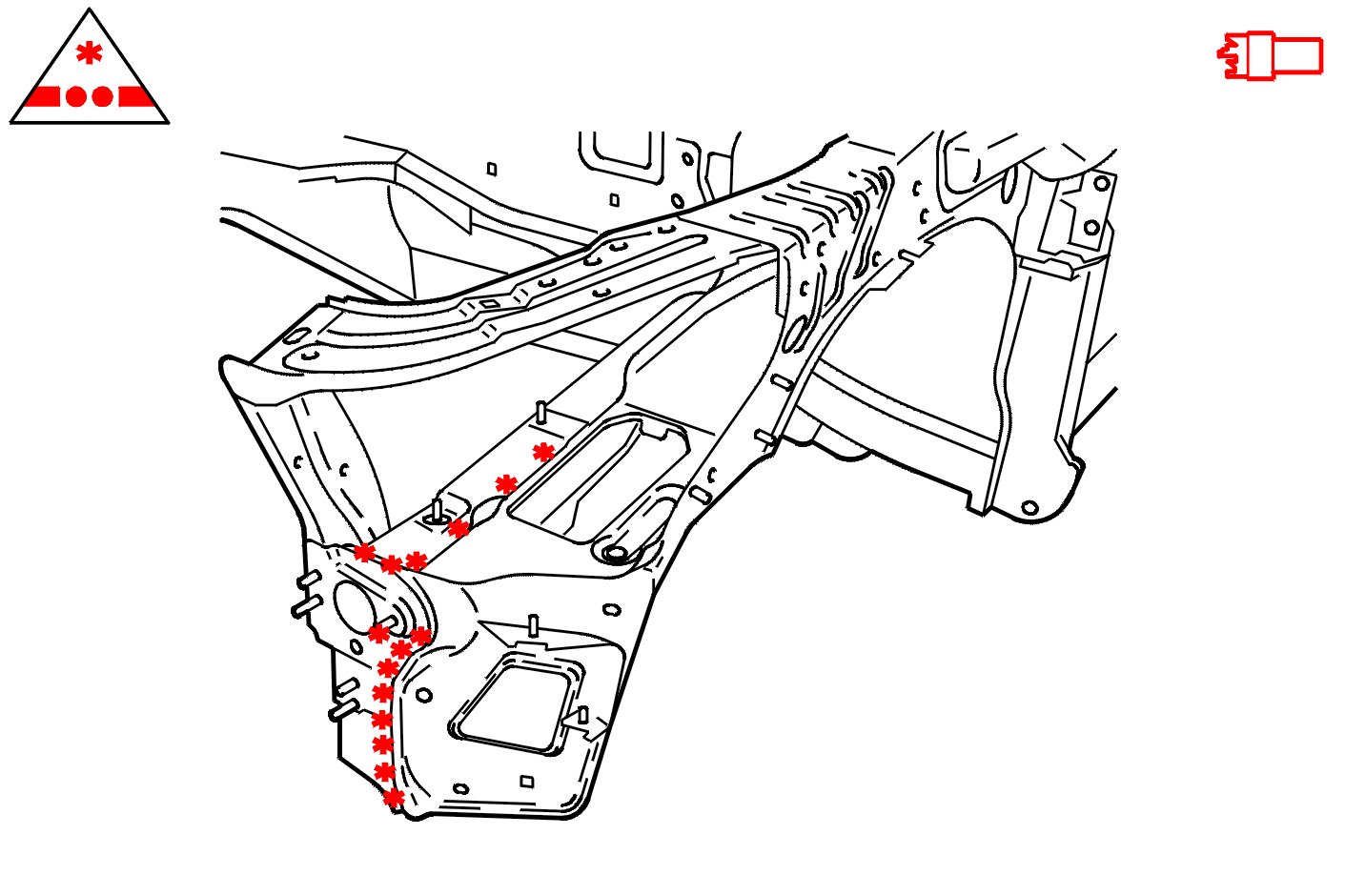

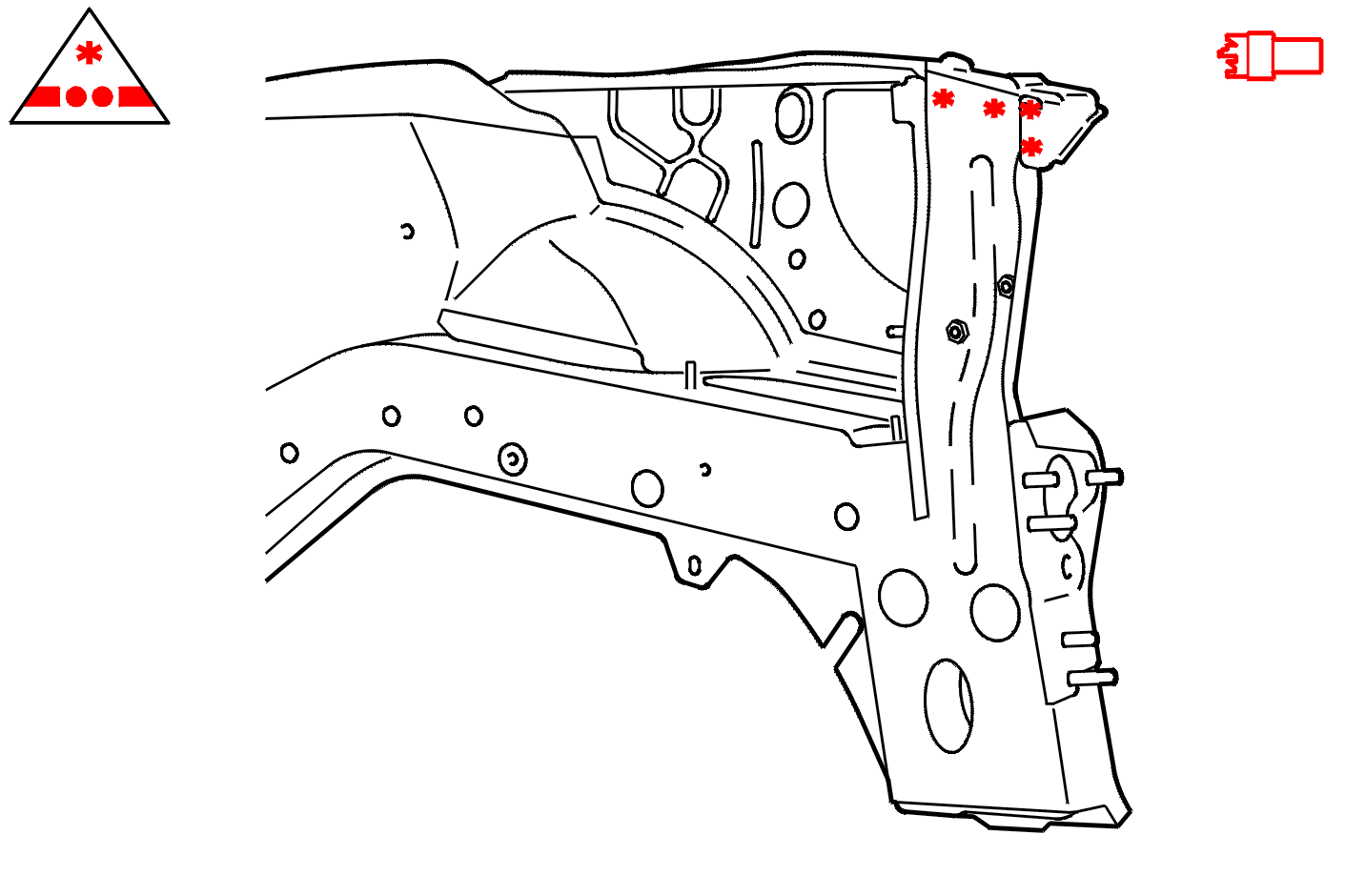

10 - SOUDAGE

11 - PROTECTION
