C4BH2LF1 - 607

REMPLACEMENT PANNEAU ARRIÈRE ASSEMBLÉ

ATTENTION : toutes les surfaces décapées doivent être protégées par le procédé de rezingage électrolytique homologué .

IMPÉRATIF : respecter les règles élémentaires d'hygiène et de sécurité (port du masque filtrant pour vapeurs organiques - travailler en zone ventilée) .

1 - OPÉRATION(S) COMPLÉMENTAIRE(S)

Remplacement :

• PARE-CHOCS ARRIÈRE
• volet arrière
• BAC ROUE DE SECOURS
• bac batterie complémentaire

Dépose-pose :

• FEUX ARRIÈRE
• joint de coffre
• GÂCHE
• renfort anneau de remorquage

Suivant équipement, déposer - poser :

• CHARGEUR CD AUDIO
• lecteur CD d'aide au Système de Guidage Embarqué
• amplificateur

Dégarnir-garnir :

• garniture panneau arrière
• plancher arrière
• doublures d'ailes arrière

Dégager les faisceaux électriques .

2 - IDENTIFICATION PIÈCE DE RECHANGE

(1) Doublure de panneau arrière .

(2) Panneau arrière .

(3) Traverse arrière assemblée .

3 - COMPOSITION PIÈCE DE RECHANGE

(1) Panneau arrière .

(2) Doublure panneau arrière .

(4) Traverse arrière .

(5) Renforts arrière de longeronnet arrière .

(6) Appui anneau de remorquage assemblé .

4 - PIÈCE(S) NÉCESSAIRE(S) À LA RÉALISATION DE LA MÉTHODE

(1) Doublure panneau arrière .

(2) Panneau arrière .

(3) Traverse arrière assemblée .

5 - OUTILLAGE

Mallette référence (-).1118 comprenant les outils suivants :

• outil de rapprochement d'ailes arrière [1]
• gabarits de traçage découpe brancards avantcôté gauche [3], côté droit [2]

Pour la méthode, utiliser l'outil de rapprochement d'aile arrière [1] .

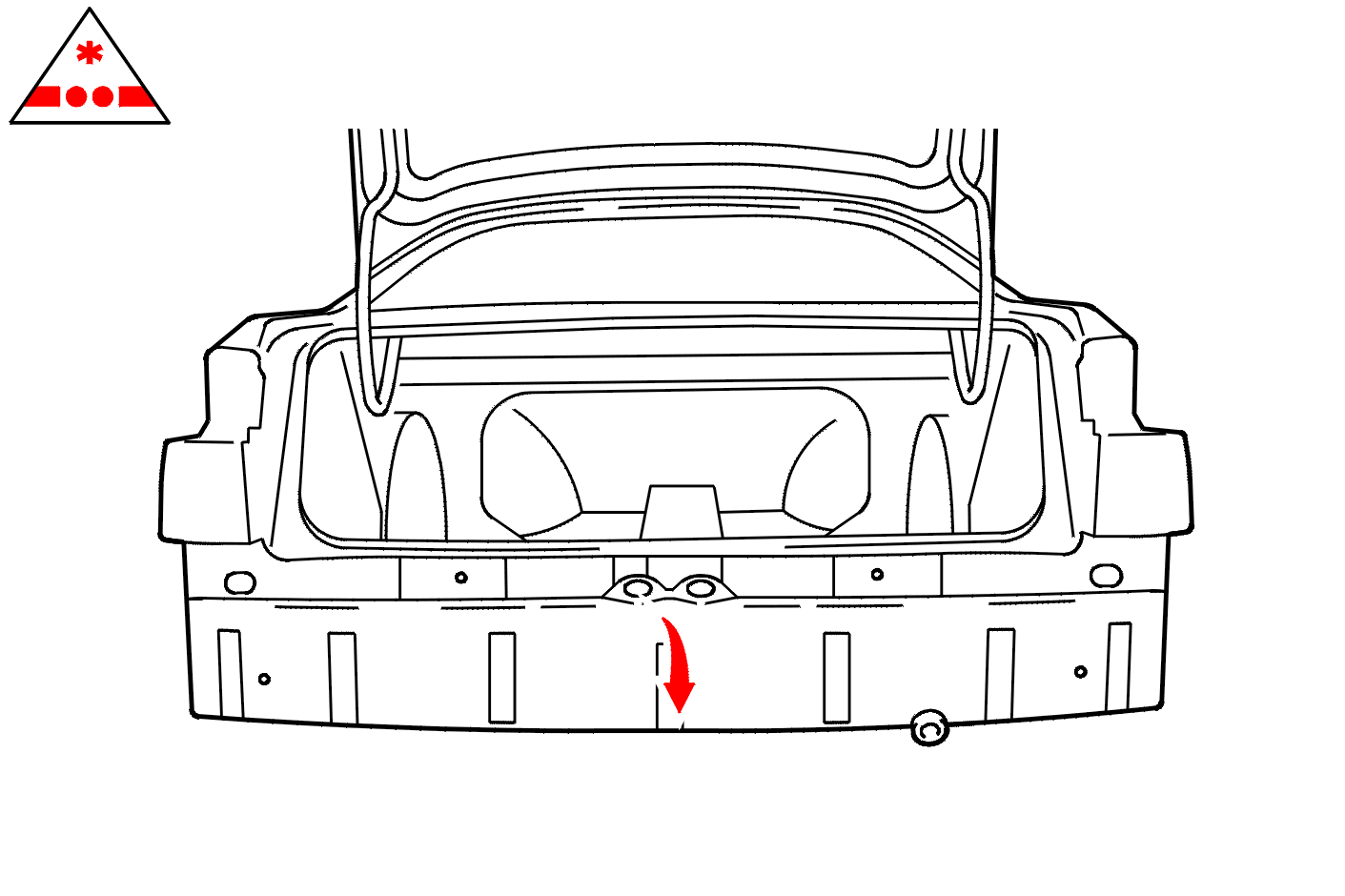

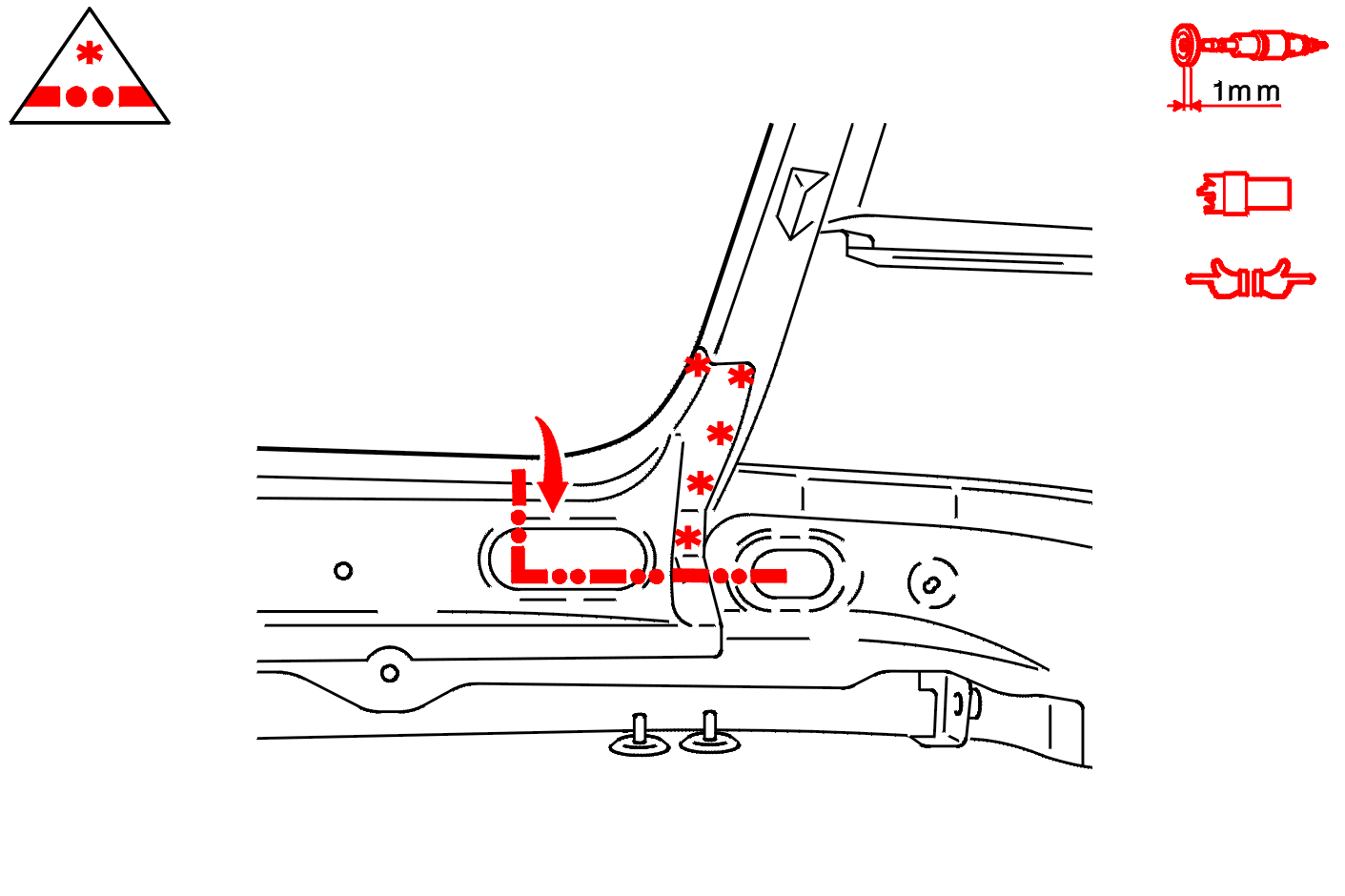

6 - DÉCOUPAGE

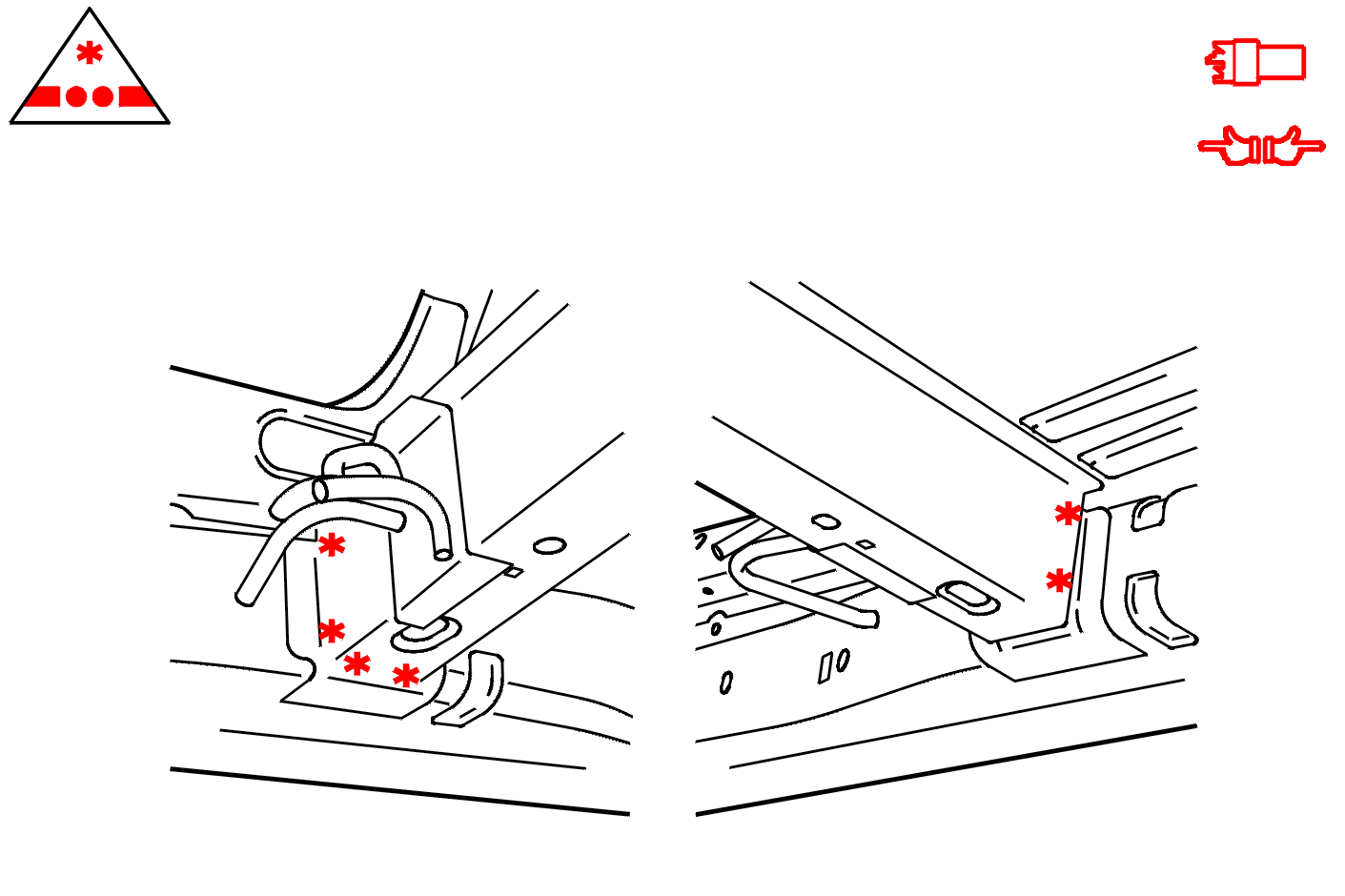

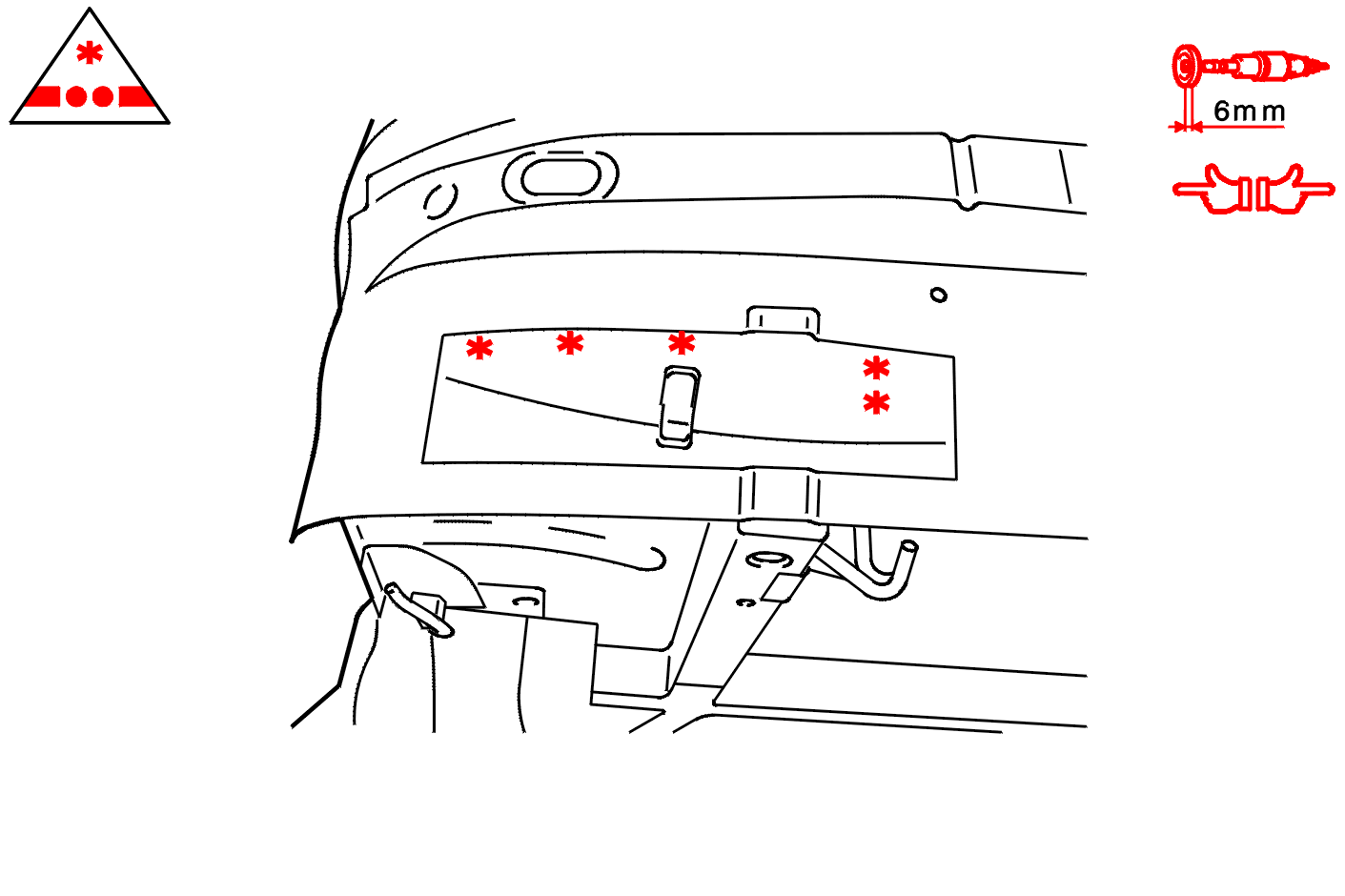

7 - DÉGRAFAGE

8 - AJUSTAGE

[1] Outil de rapprochement d'ailes arrière .

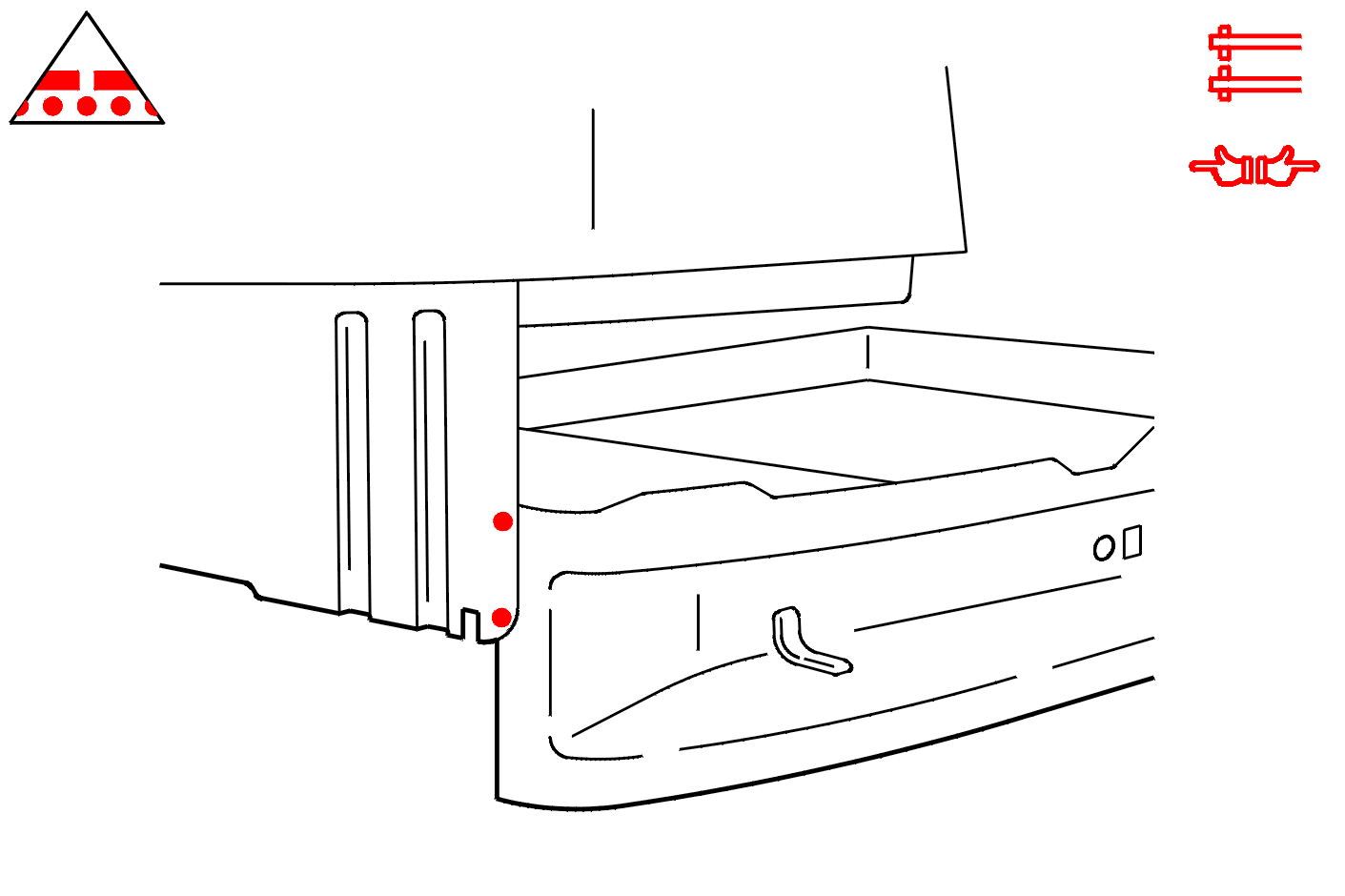

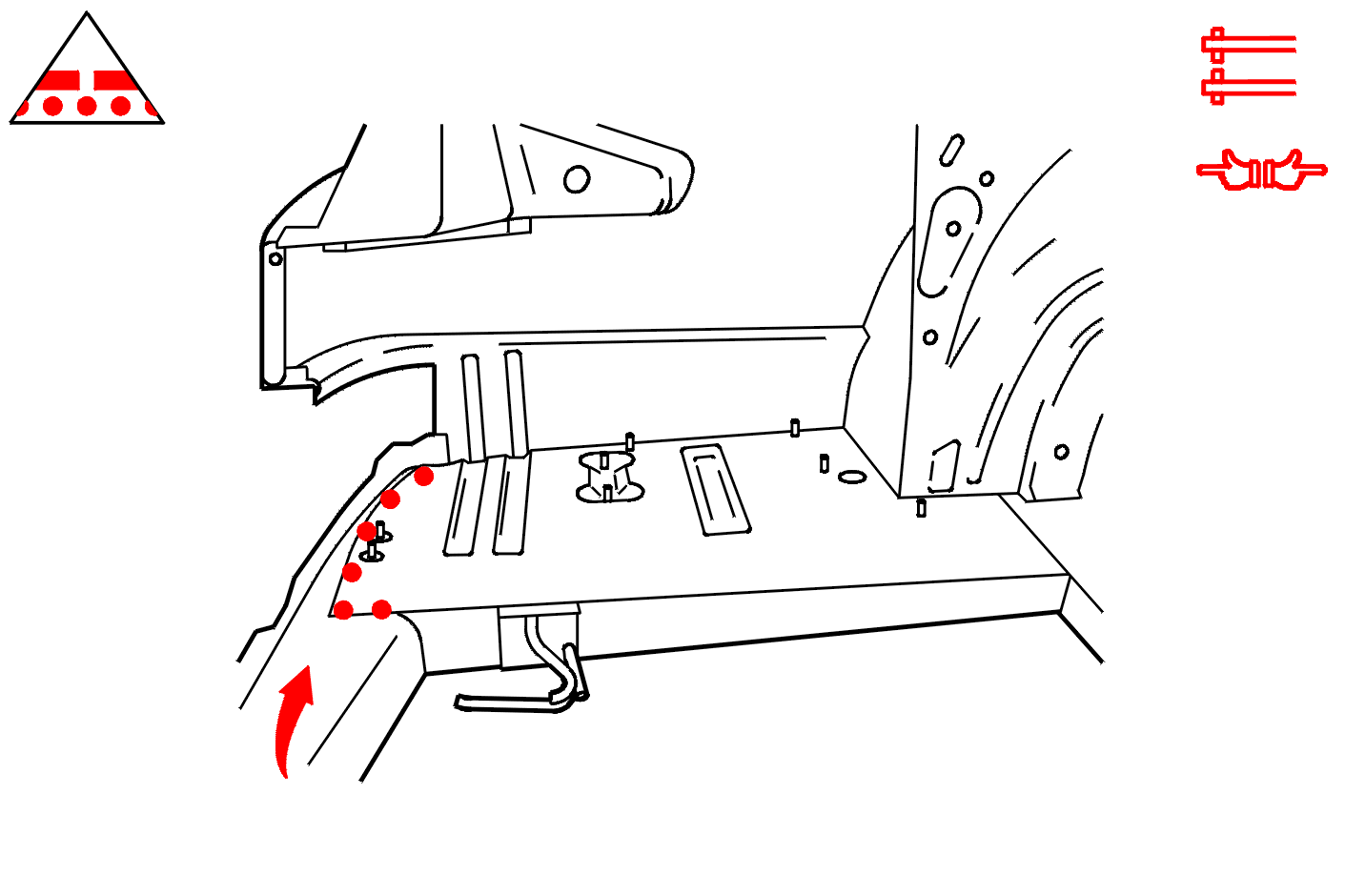

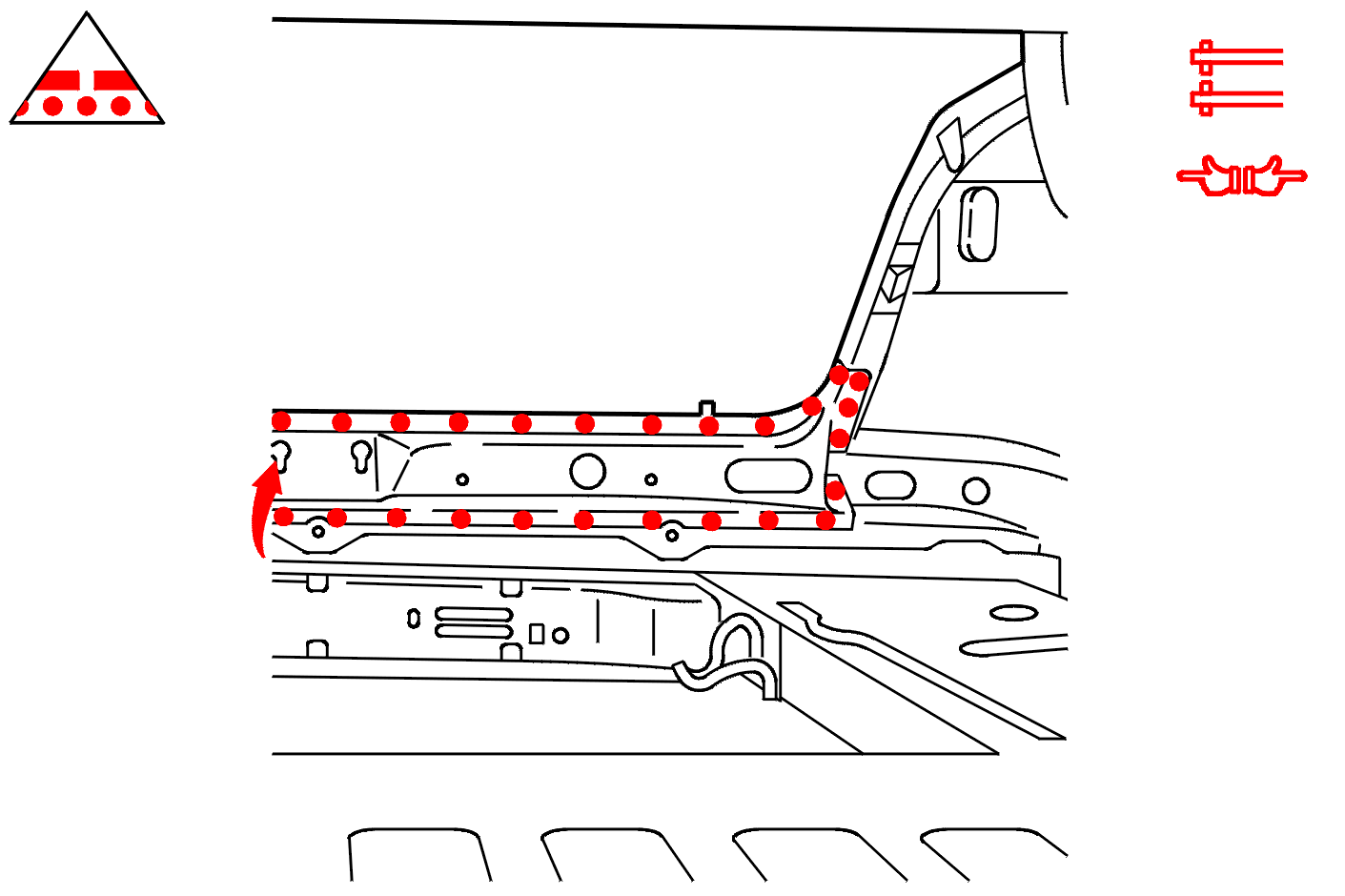

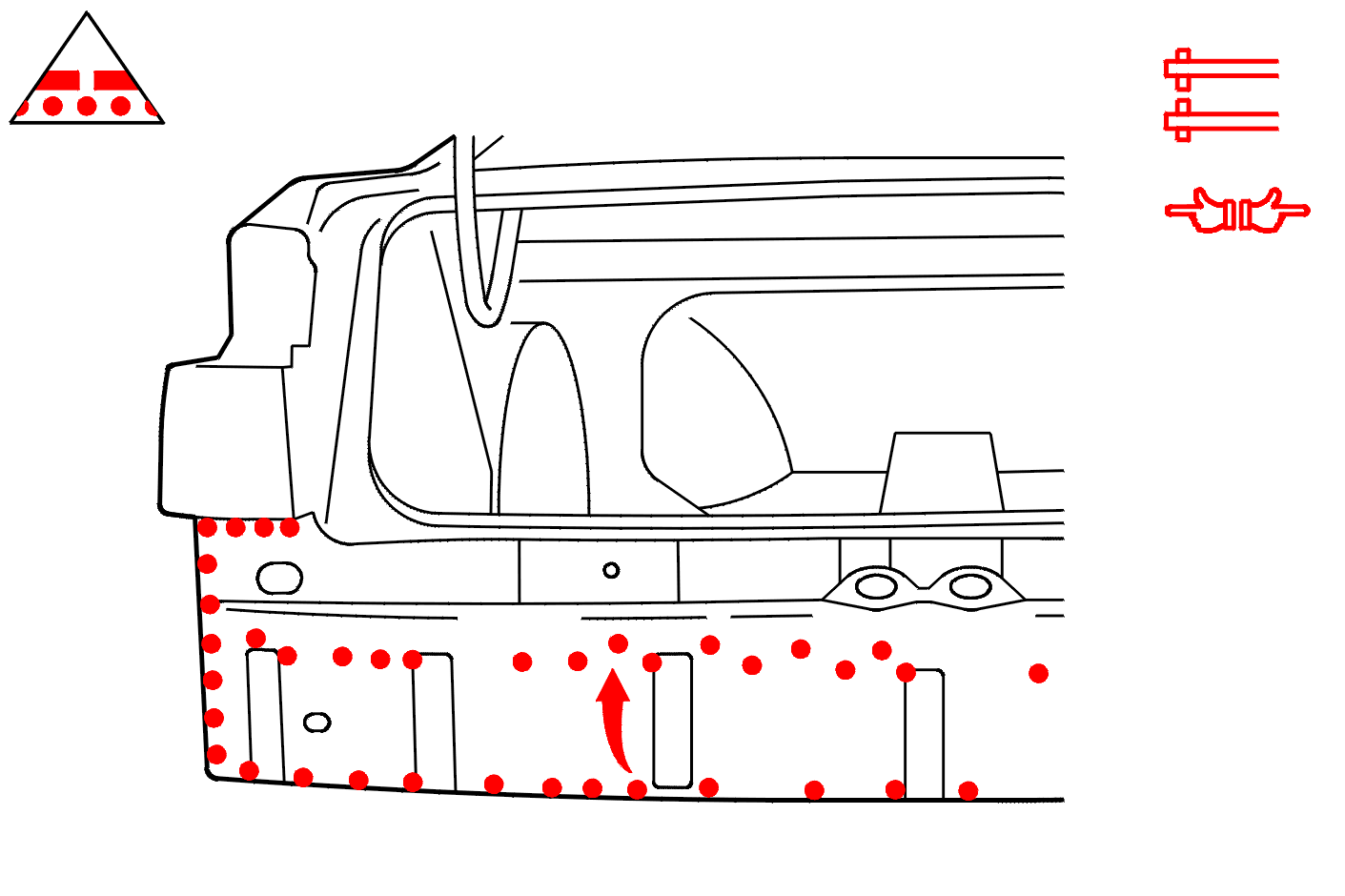

9 - SOUDAGE

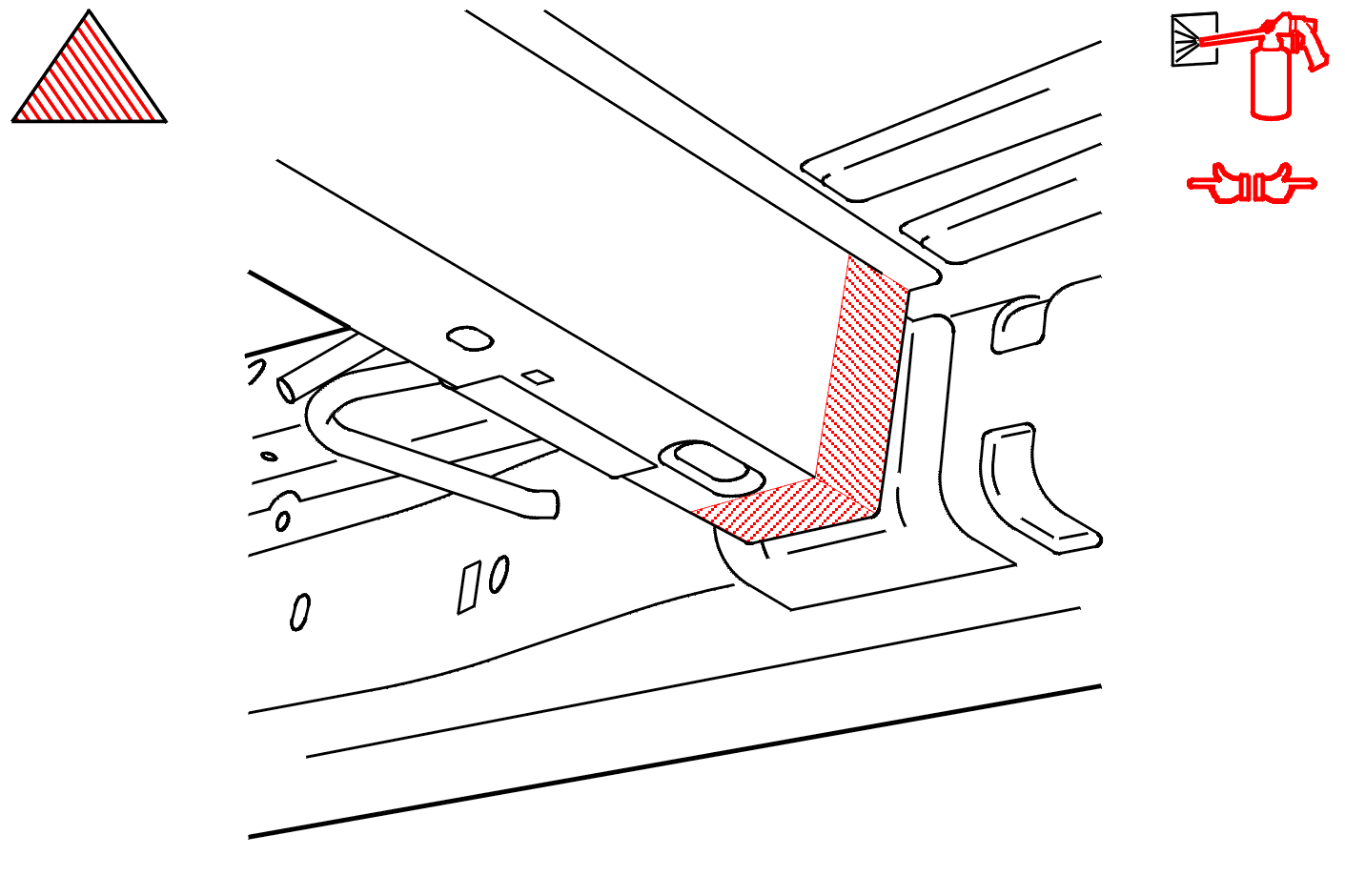

10 - ÉTANCHÉITÉ

11 - PROTECTION
