C4BH2PF1 - 607
REMPLACEMENT DOUBLURE D'AILE ARRIÈRE, PARTIE AVANT, DOUBLURE D'AILE ARRIÈRE, PARTIE ARRIÈRE
ATTENTION : toutes les surfaces décapées doivent être protégées par le procédé de rezingage électrolytique homologué .
IMPÉRATIF : respecter les règles élémentaires d'hygiène et de sécurité (port du masque filtrant pour vapeurs organiques - travailler en zone ventilée) .
1 - OPÉRATION(S) COMPLÉMENTAIRE(S)
2 - IDENTIFICATION PIÈCE DE RECHANGE
(1) Doublure d'aile arrière partie avant assemblée .
(2) Doublure d'aile arrière partie arrière assemblée .
3 - COMPOSITION
(3) Doublure d'aile partie avant .
(4) Cloison .
(5) Doublure d'aile partie arrière .
(6) Renfort arrière .
(7) Renfort supérieur arrière .
(8) Cloison inférieure .
4 - PIÈCE(S) NÉCESSAIRE(S) À LA RÉALISATION DE LA MÉTHODE
(1) Doublure d'aile arrière partie avant assemblée .
(2) Doublure d'aile arrière partie arrière assemblée .
5 - PRÉPARATION PIÈCE NEUVE
6 - DÉCOUPAGE

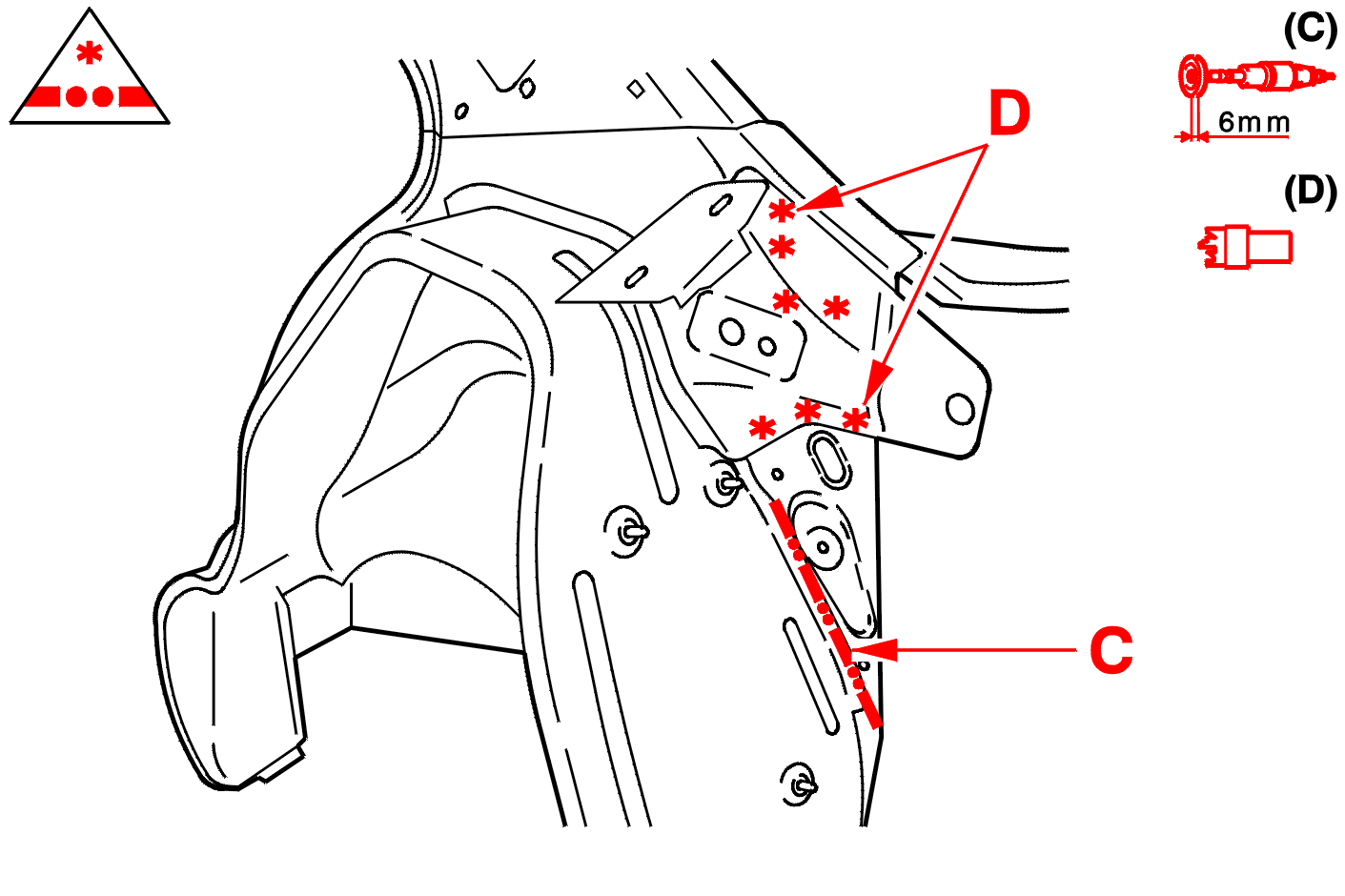

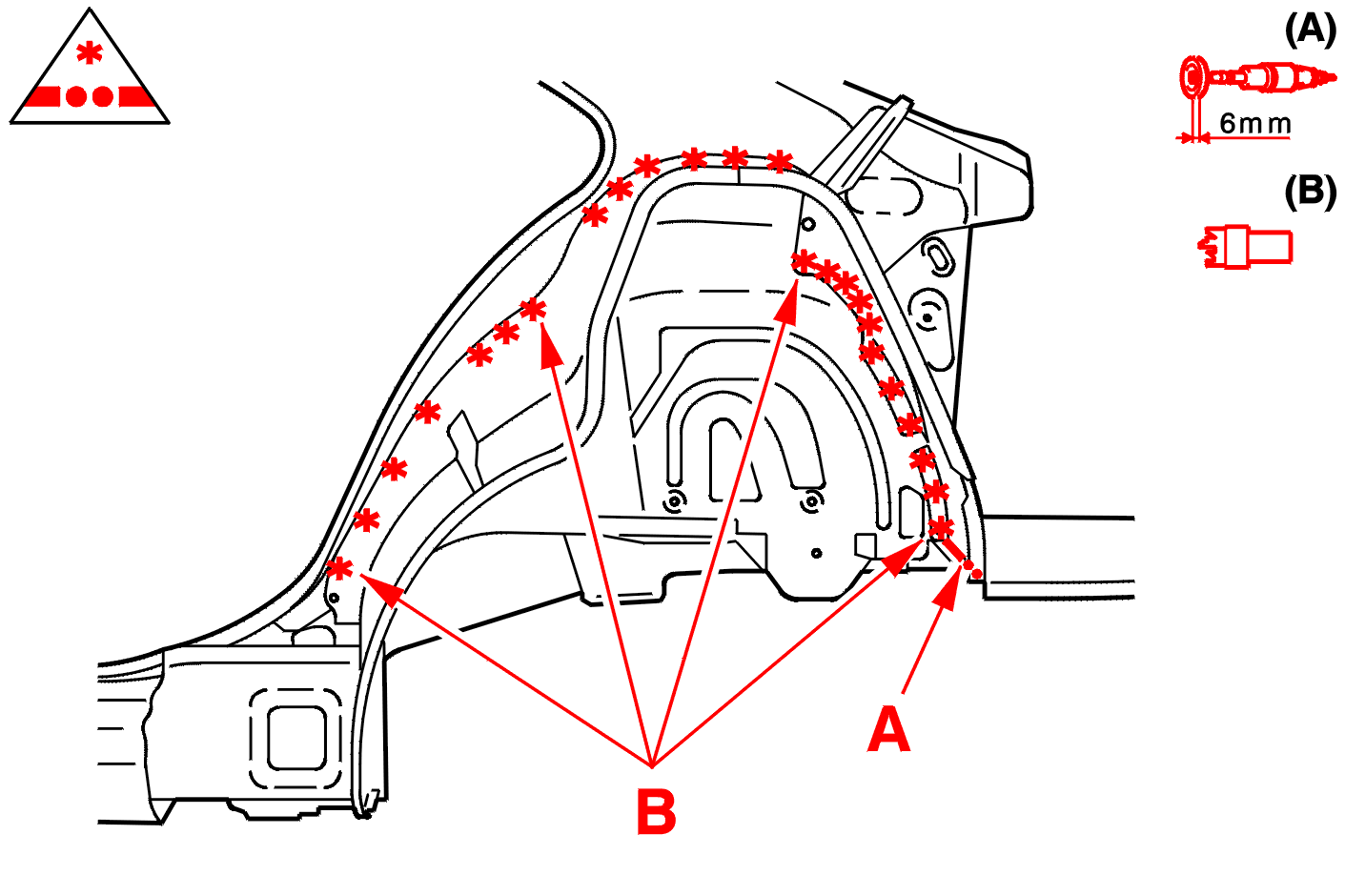

7 - DÉGRAFAGE

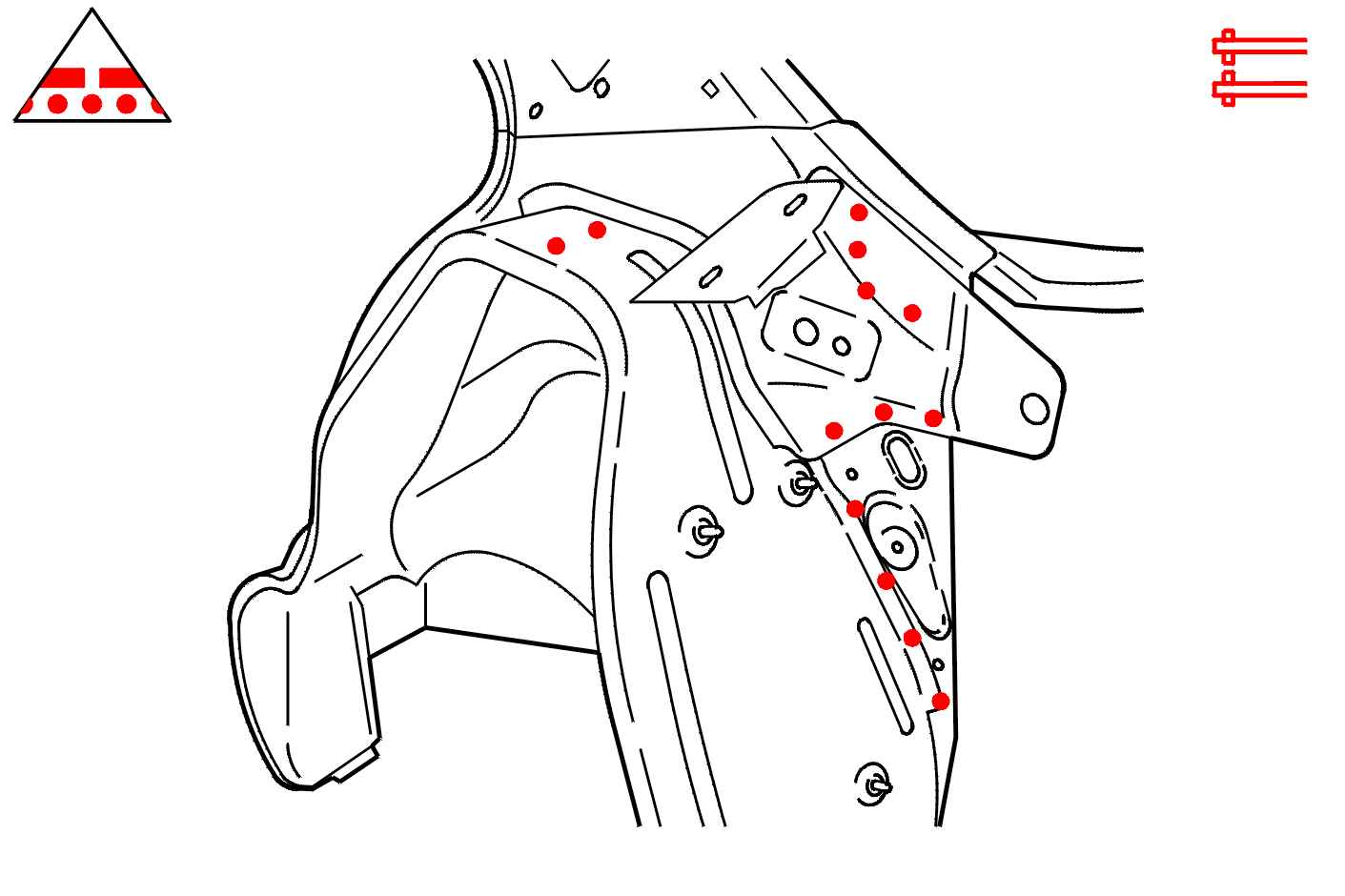

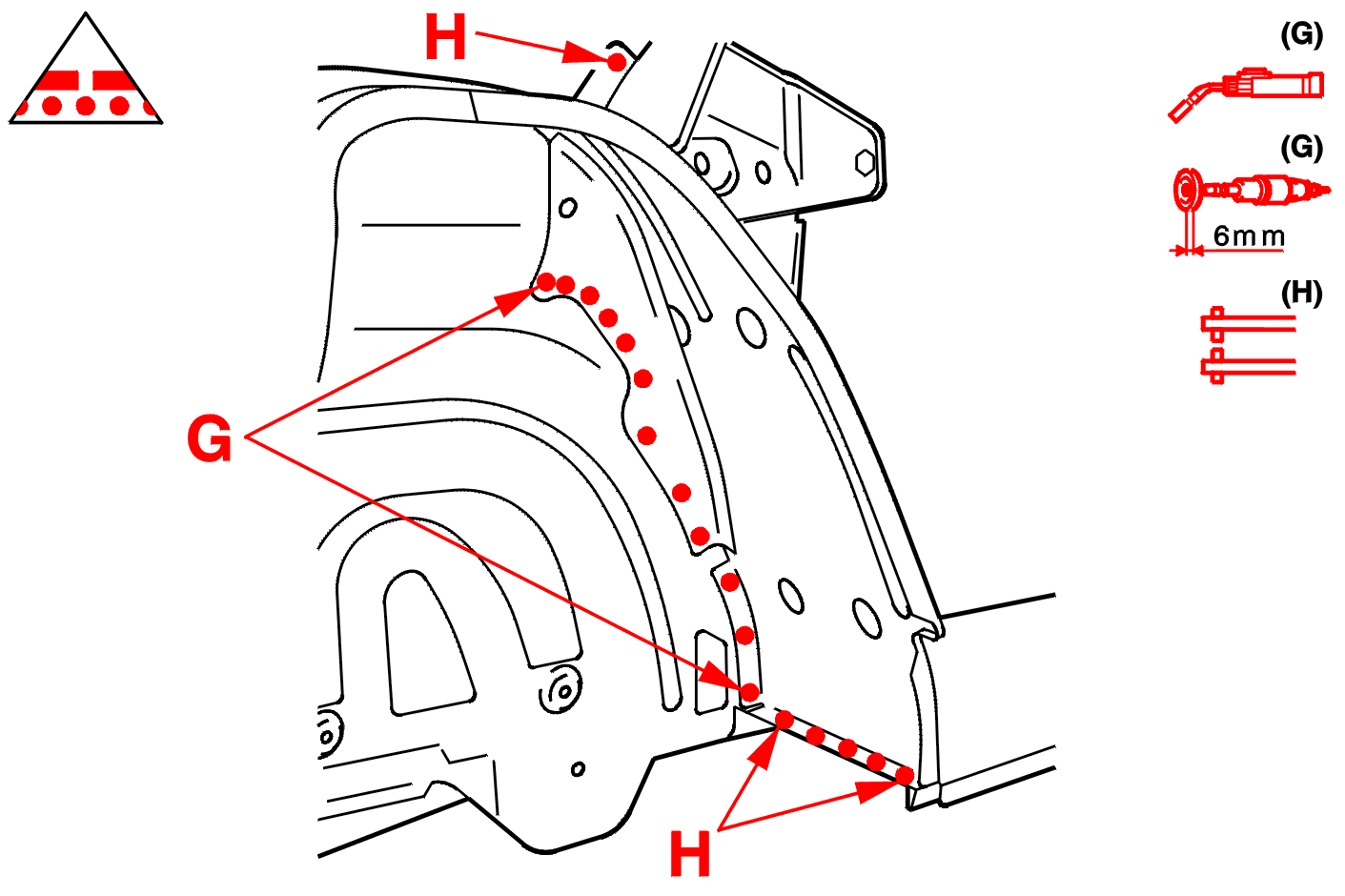

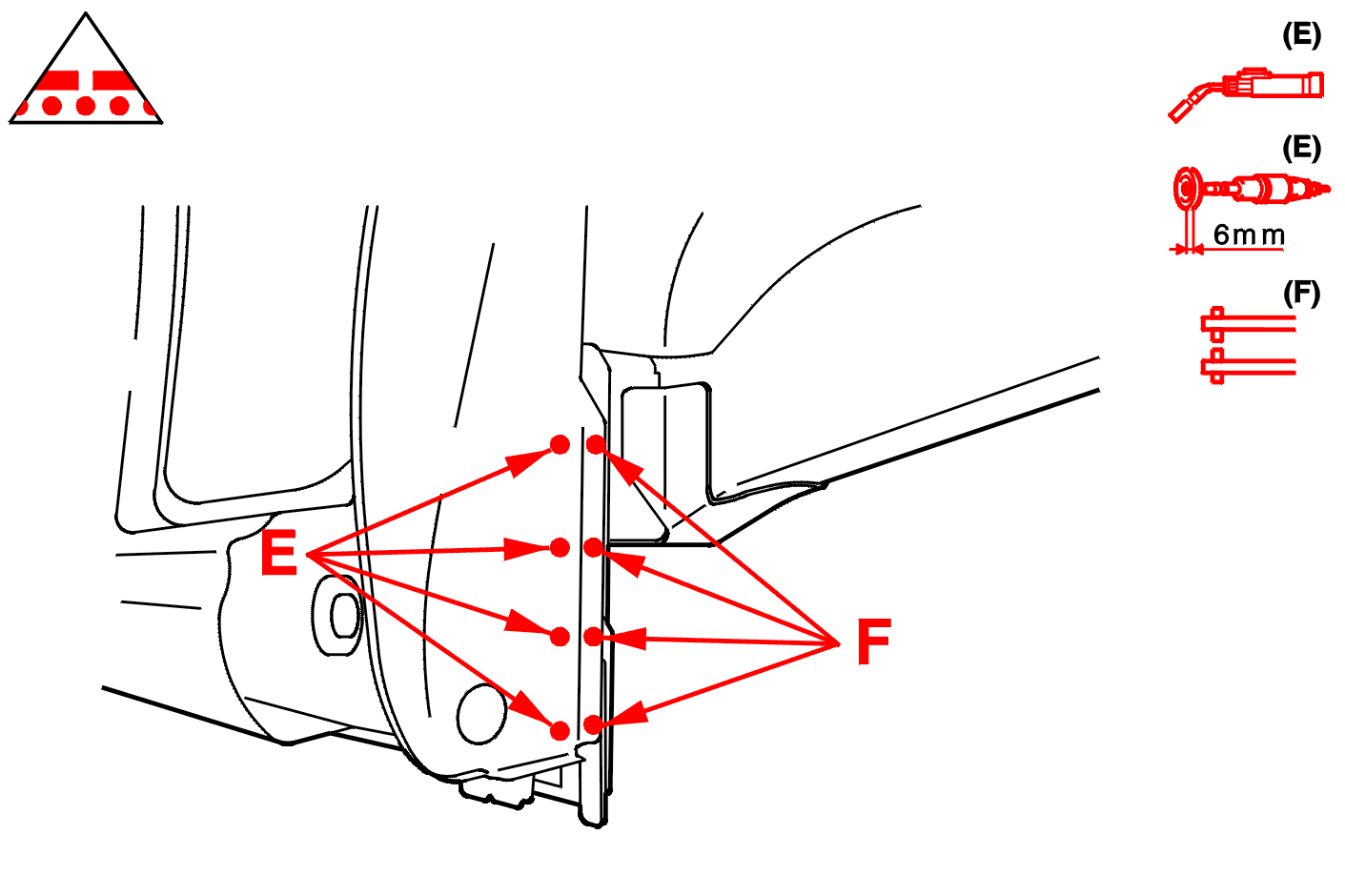

8 - SOUDAGE
9 - ÉTANCHÉITÉ
10 - PROTECTION
