C4CH1KF1 - 607

REMPLACEMENT PIED CENTRAL

ATTENTION : toutes les surfaces décapées doivent être protégées par le procédé de rezingage électrolytique homologué .

IMPÉRATIF : respecter les règles élémentaires d'hygiène et de sécurité (port du masque filtrant pour vapeurs organiques - travailler en zone ventilée) .

1 - OPÉRATION(S) COMPLÉMENTAIRE(S)

Remplacement :

• porte avant
• porte arrière

Dépose - repose :

• SIÈGE AVANT
• CEINTURE DE SÉCURITÉ AVANT
• ASSISE ARRIÈRE
• JOINT D'ENTRÉE DE PORTE AVANT
• JOINT D'ENTRÉE DE PORTE ARRIÈRE
• enjoliveur de bas de marche
• MODULE RIDEAU COUSSIN GONFLABLE

Dégarnir-garnir :

• pied central
• plancher avant et arrière partiels
• pavillon

Dégager les faisceaux électriques .

2 - IDENTIFICATION PIÈCE DE RECHANGE

(1) Pied central .

(2) Doublure de pied central .

(3) Renfort de pied central assemblé .

3 - COMPOSITION PIÈCE DE RECHANGE

(1) Pied central .

(2) Doublure de pied central .

(4) Renfort supérieur doublure pied central .

(5) Renfort charnière supérieure pied central .

(6) Renfort fixation arrêt de porte arrière .

(7) Cage romaine .

(8) Entretoise intermédiaire pied central .

(9) Renfort charnière inférieure de pied central .

(10) Cloison inférieure .

(11) Renfort de pied central .

4 - PIÈCE(S) NÉCESSAIRE(S) À LA RÉALISATION DE LA MÉTHODE

Pied central partiel .

Doublure de pied central partielle .

(3) Renfort de pied central assemblé .

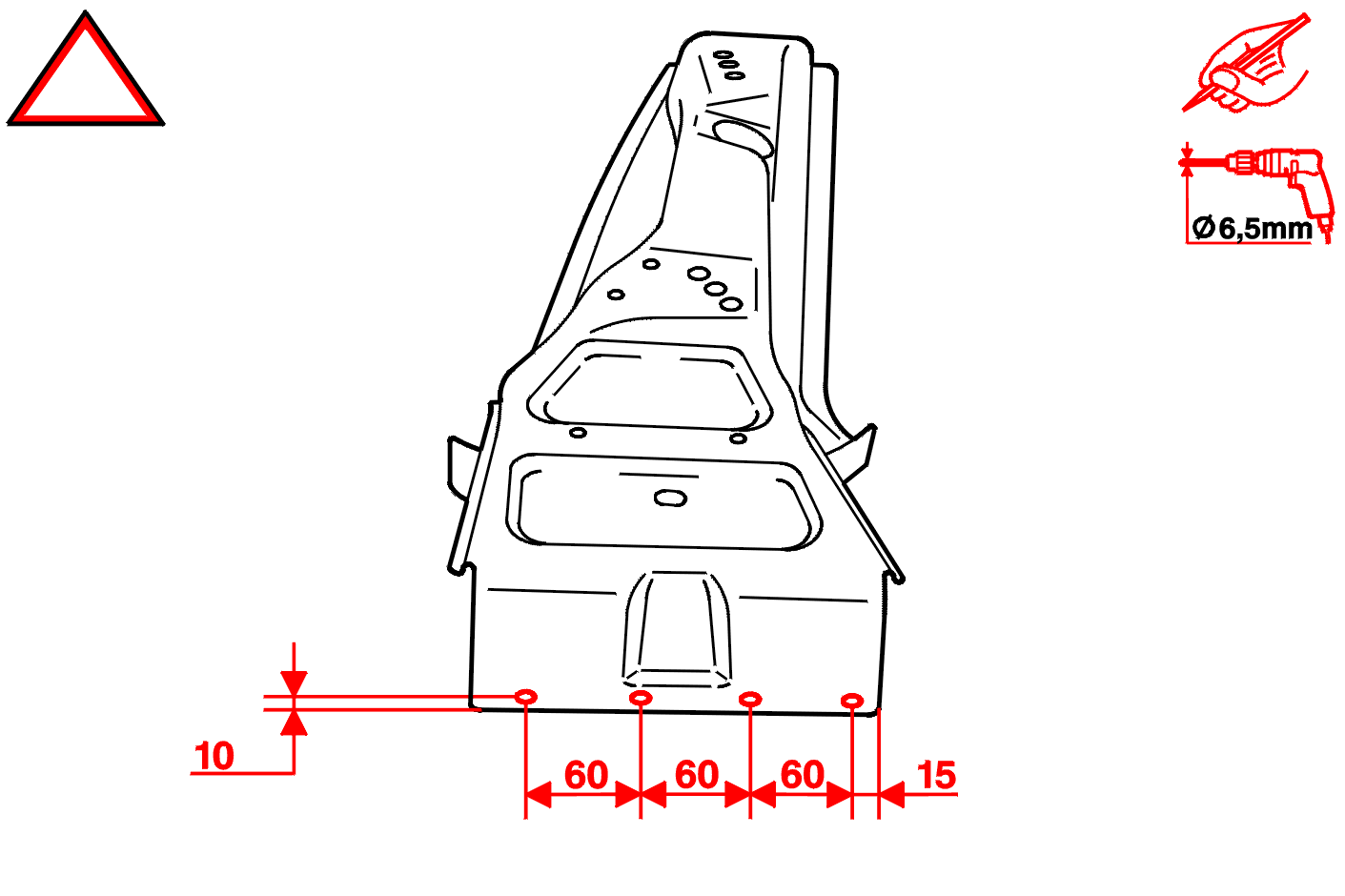

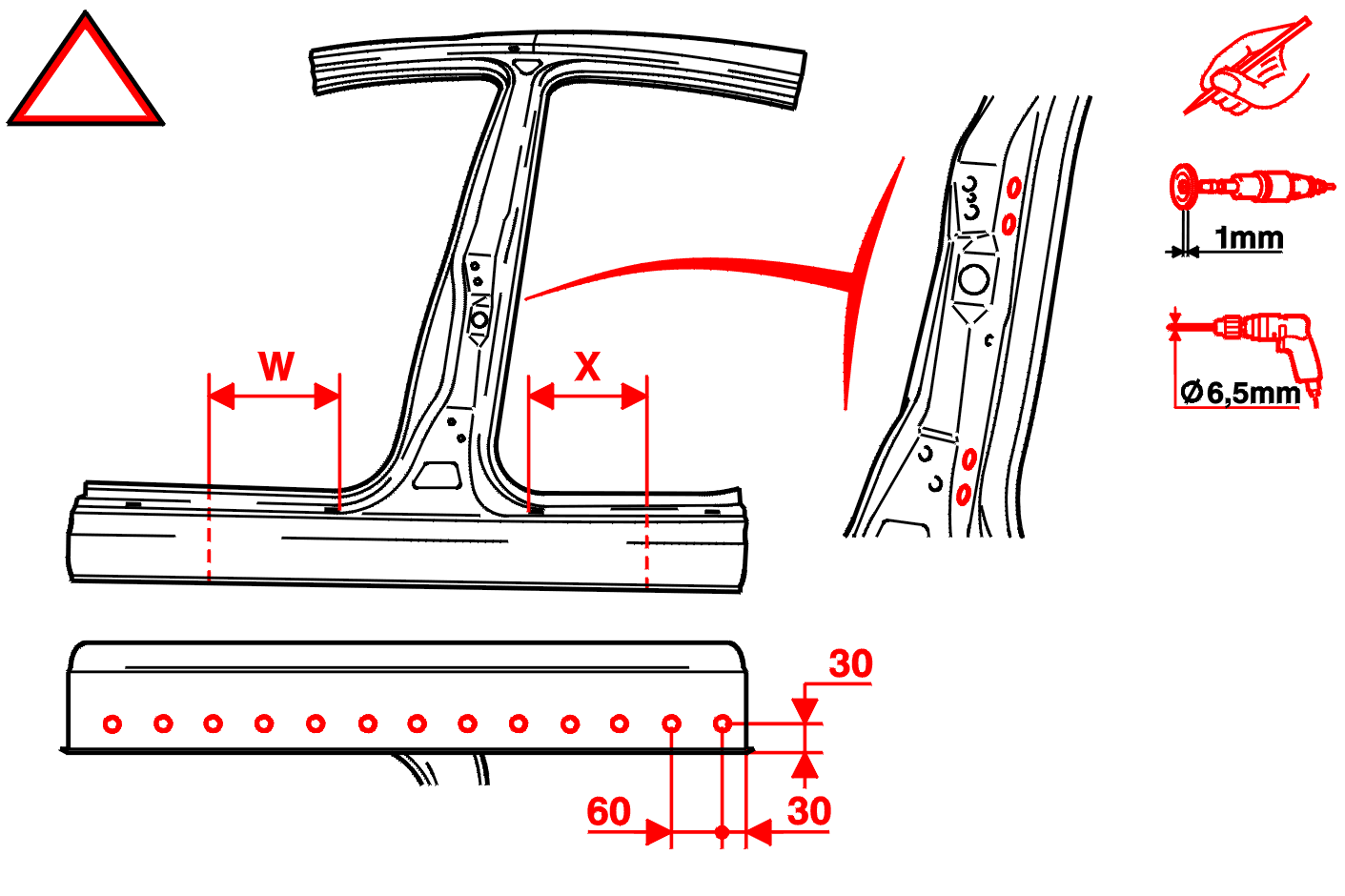

5 - PRÉPARATION PIÈCE NEUVE

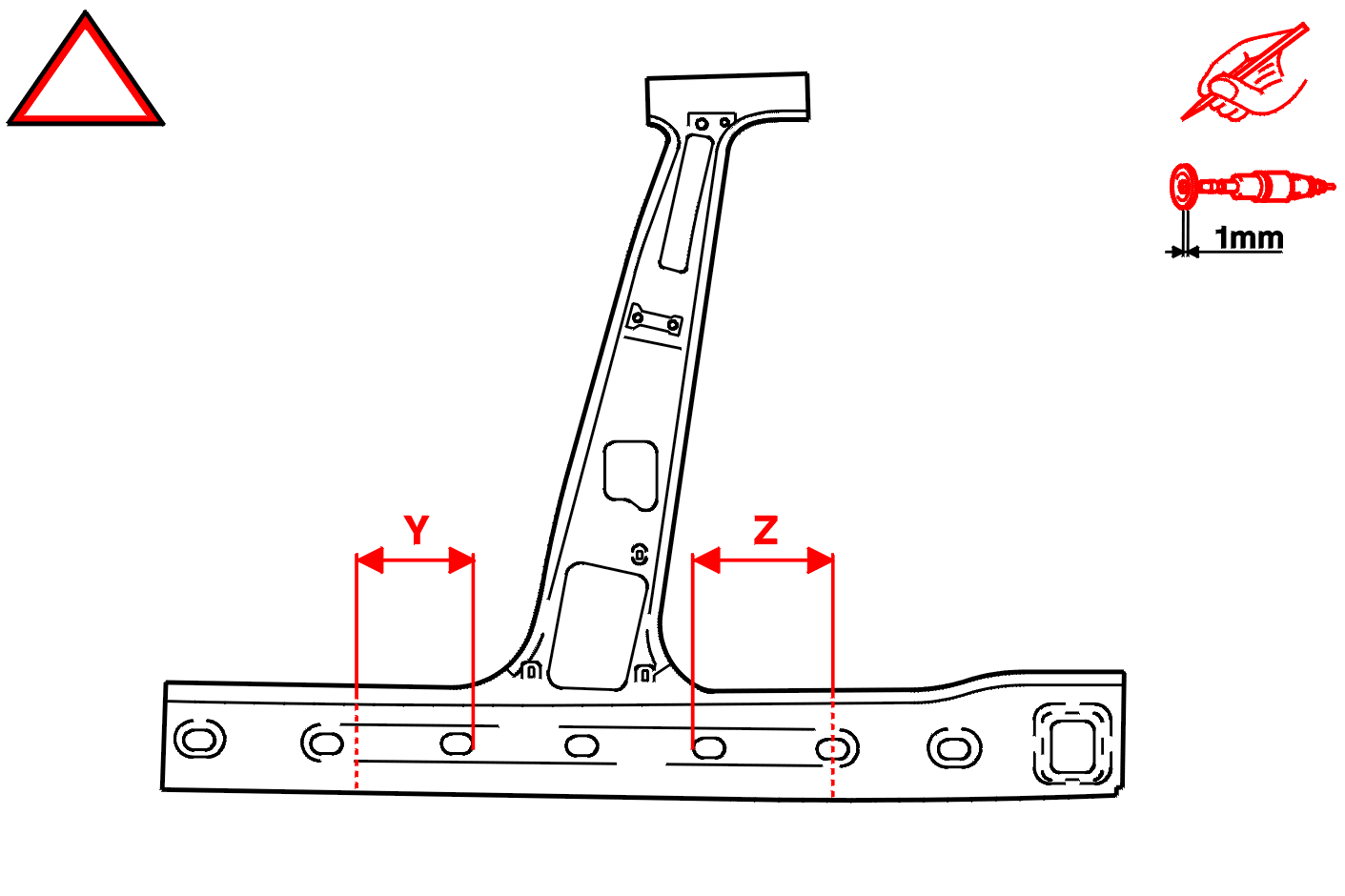

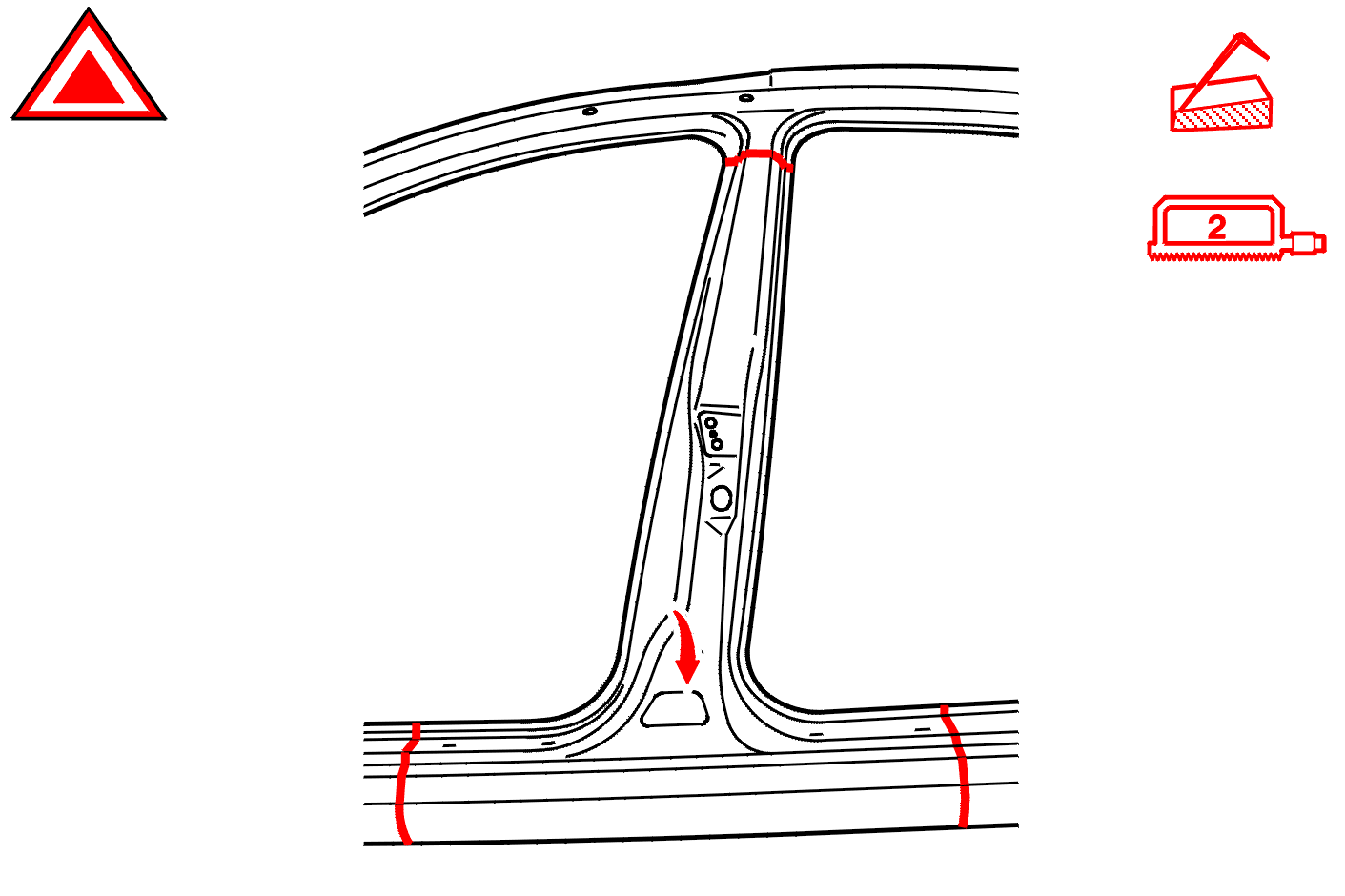

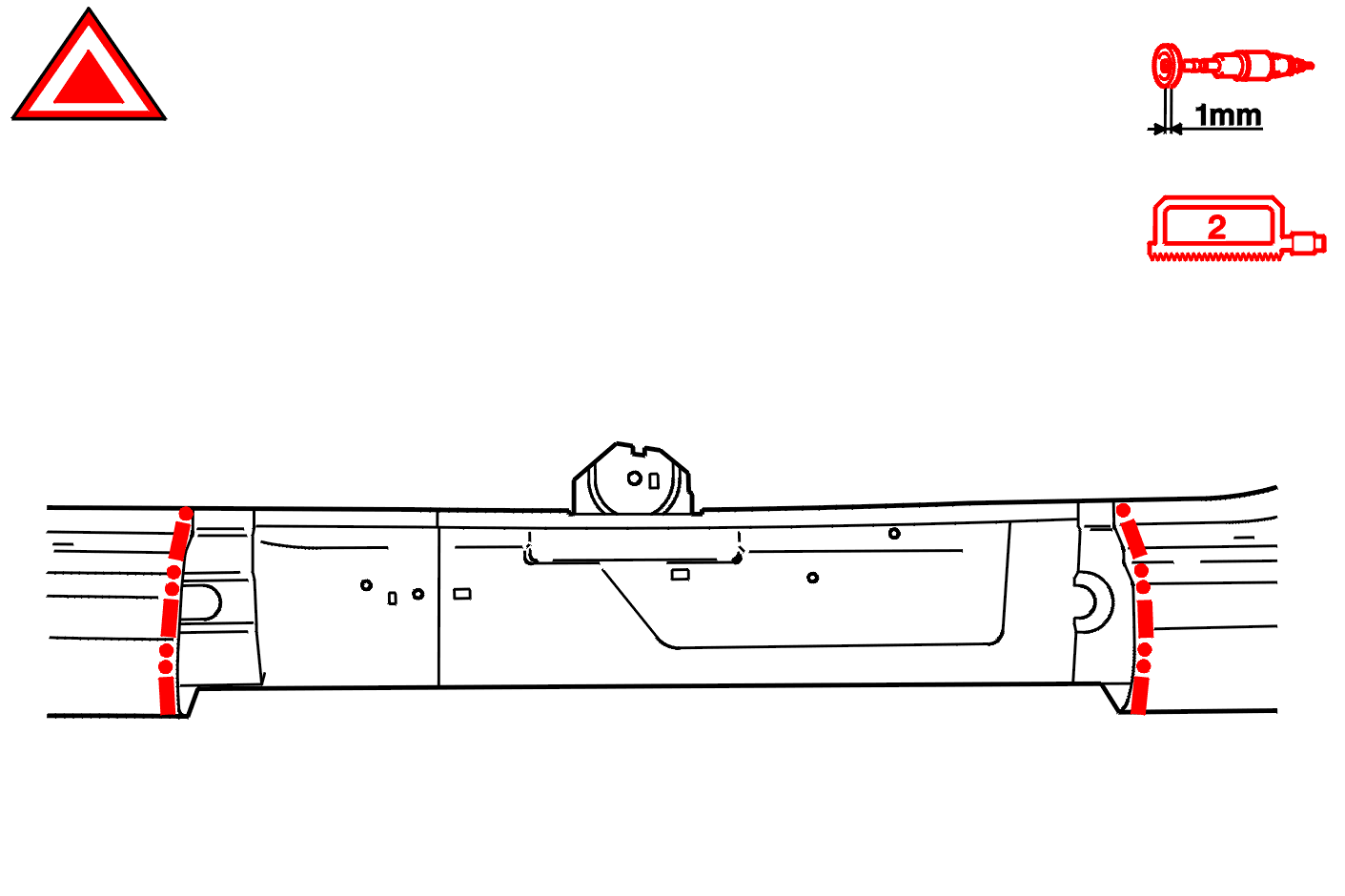

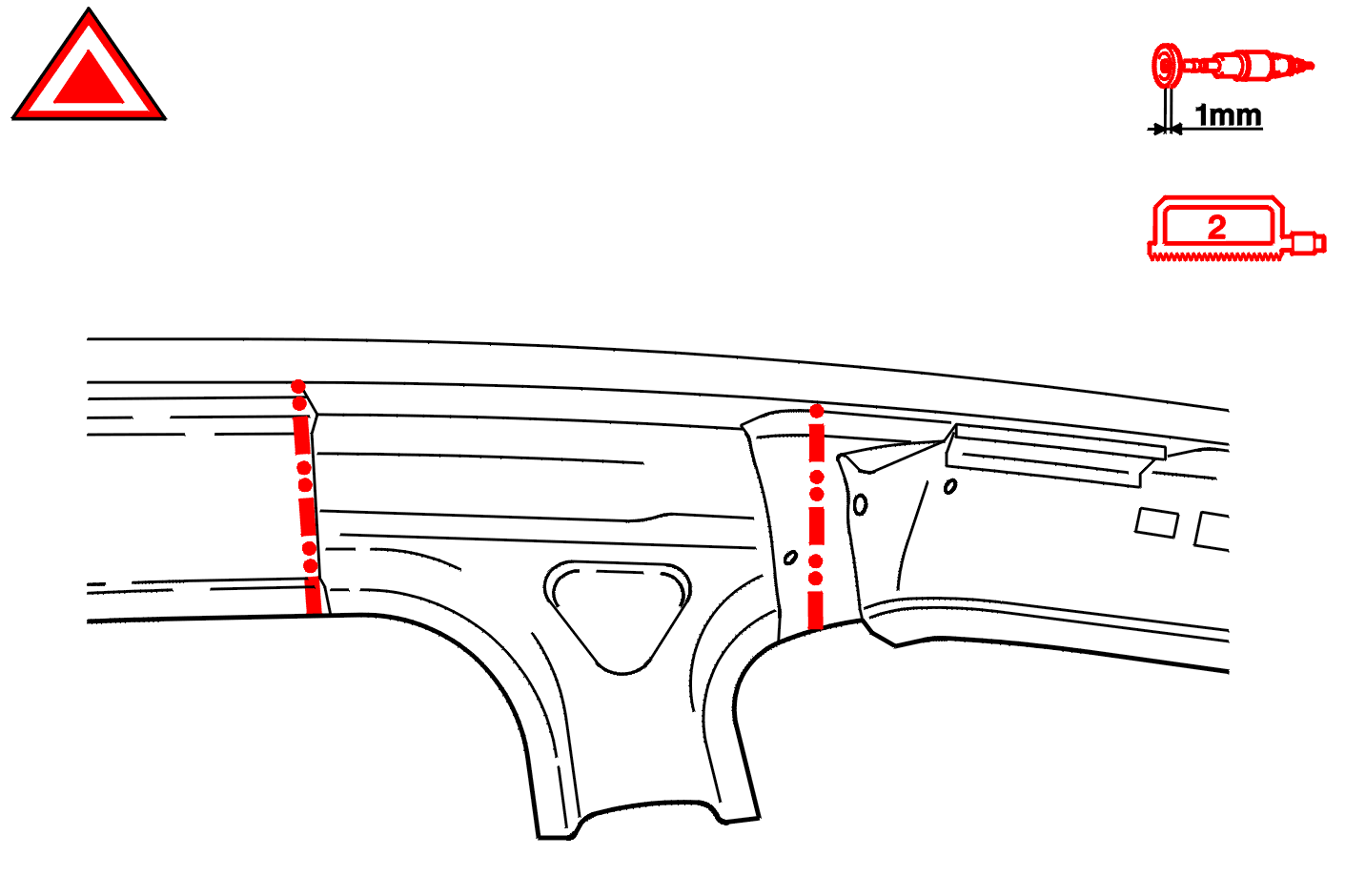

6 - DÉCOUPAGE

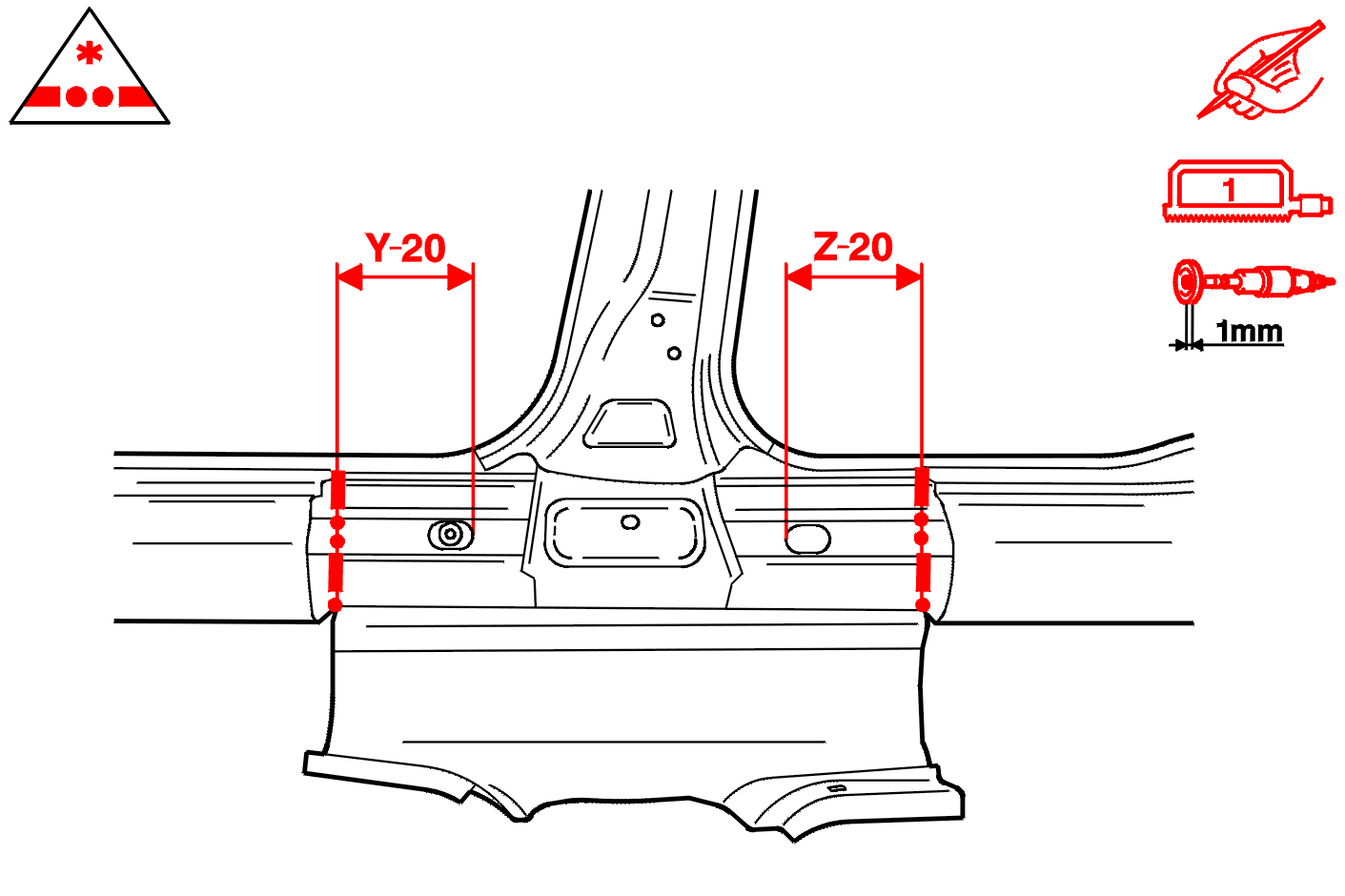

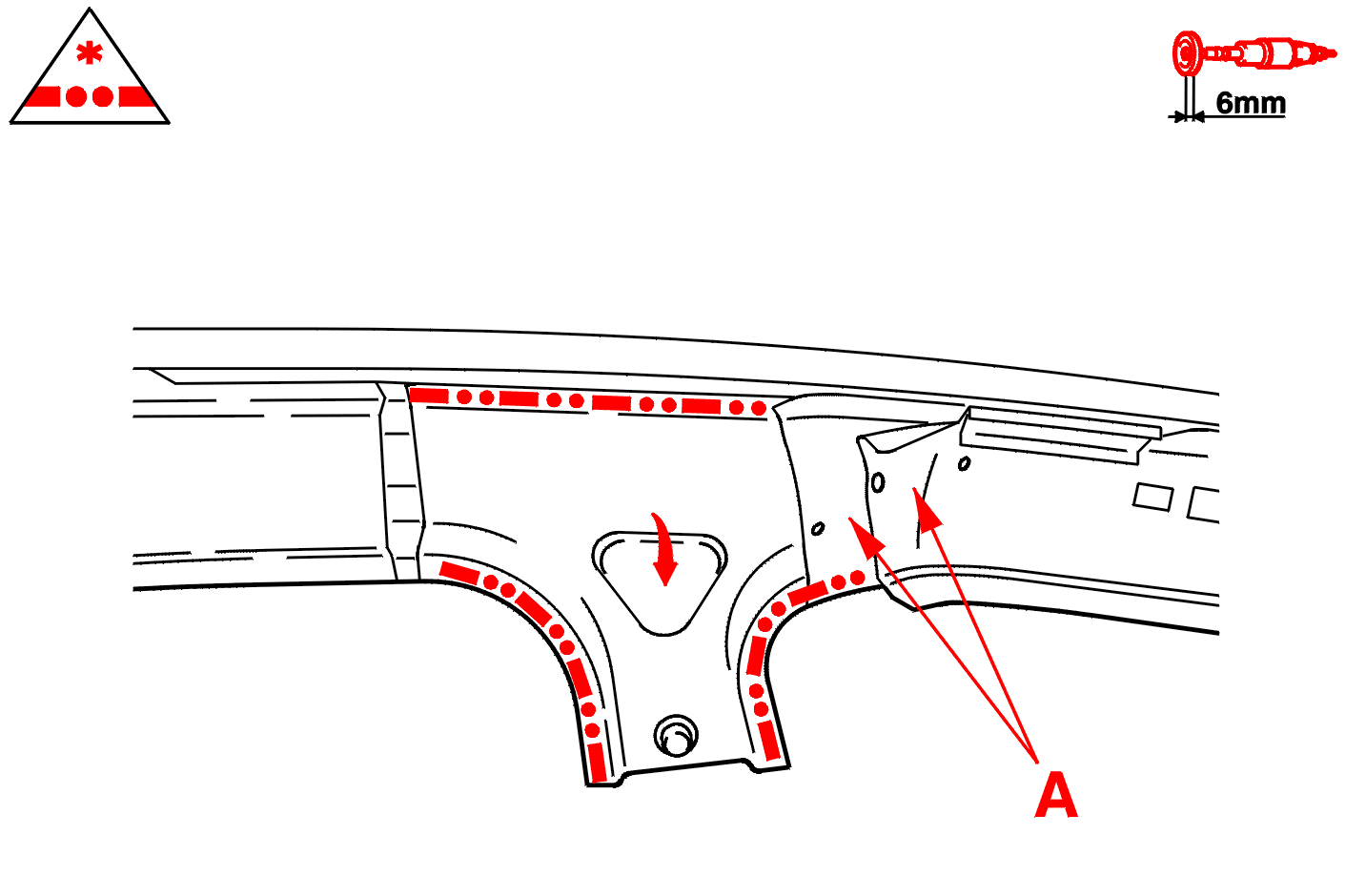

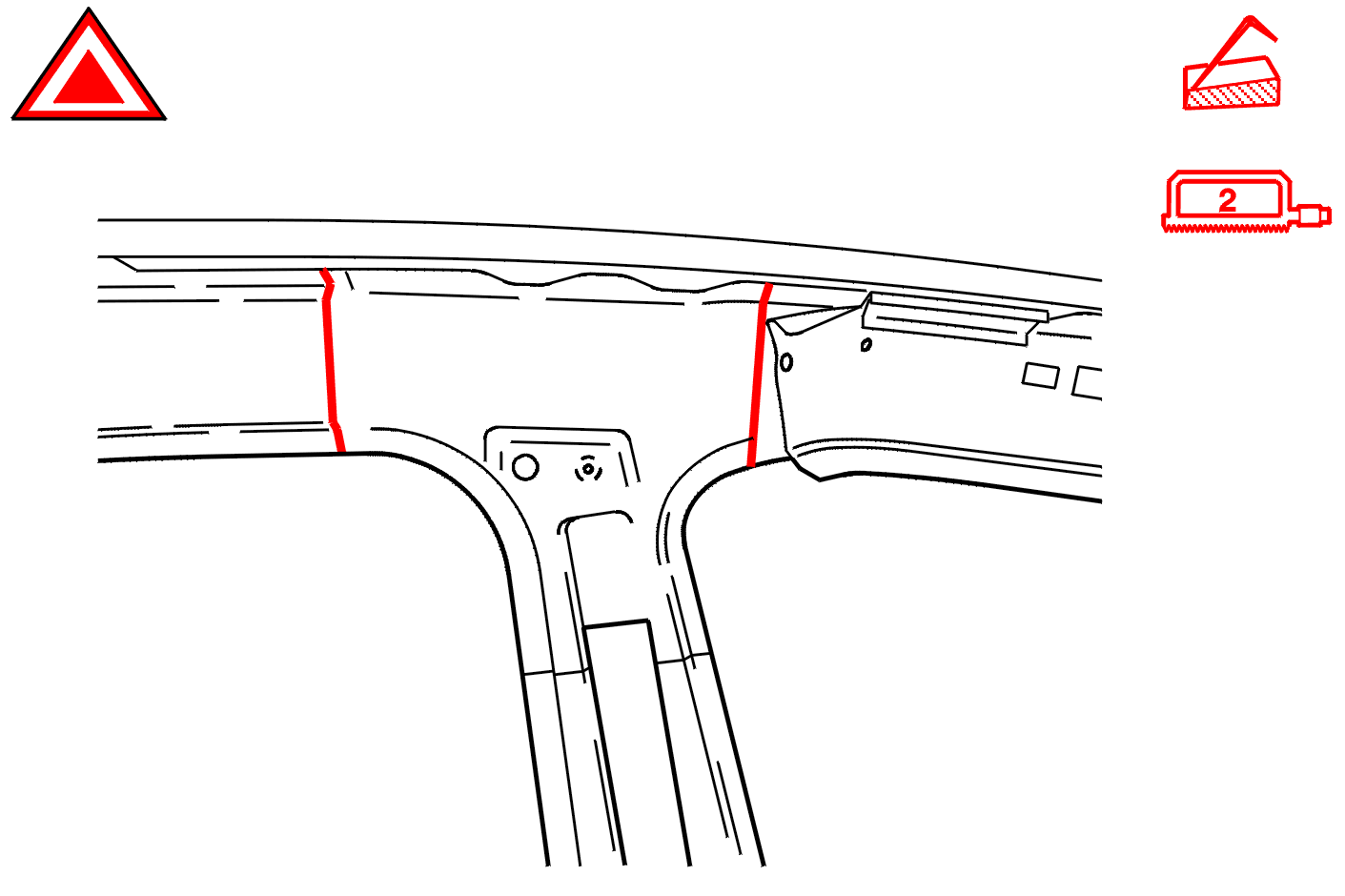

Écarter les tôles (A) .

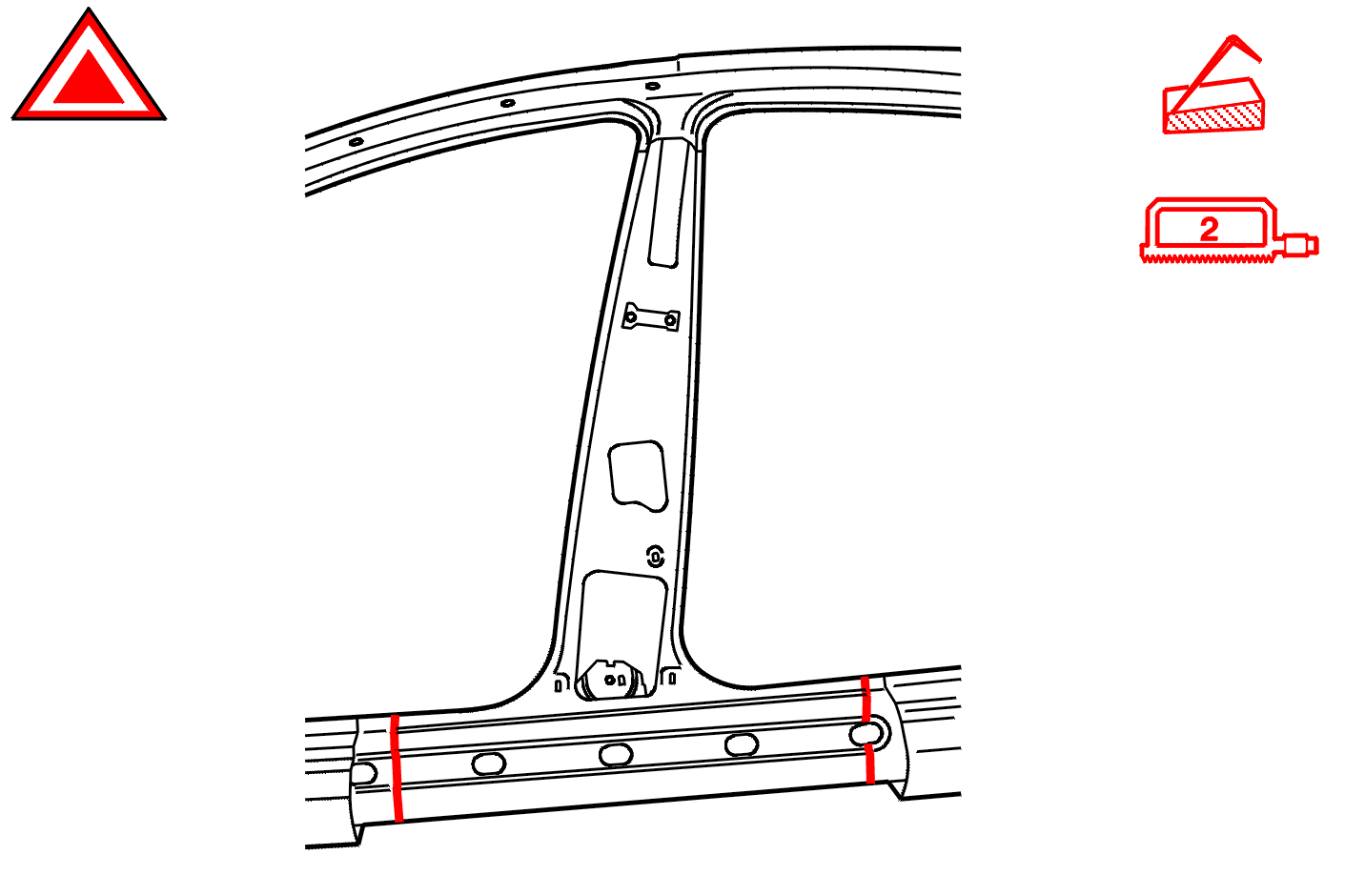

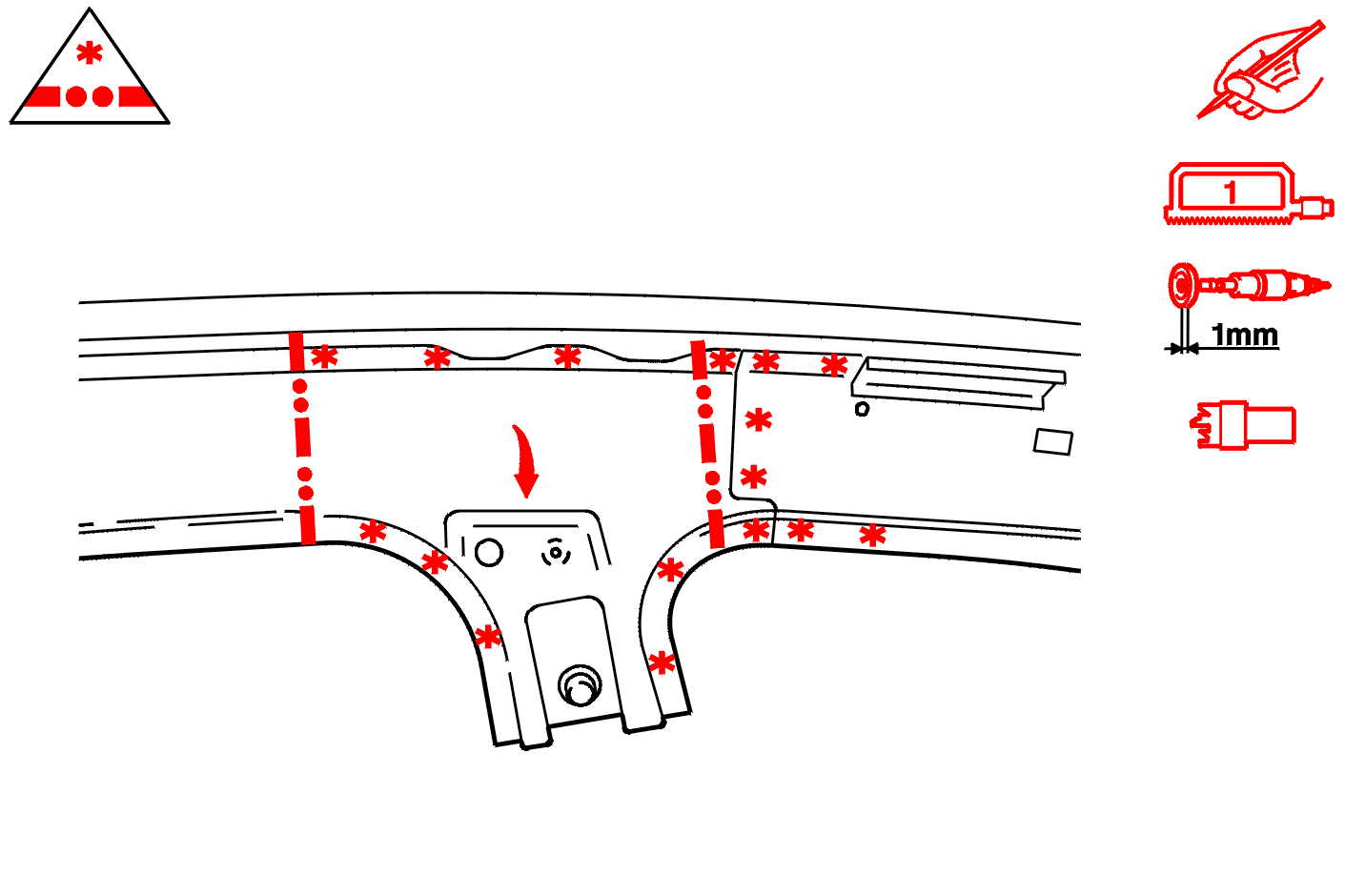

7 - DÉGRAFAGE

8 - AJUSTAGE

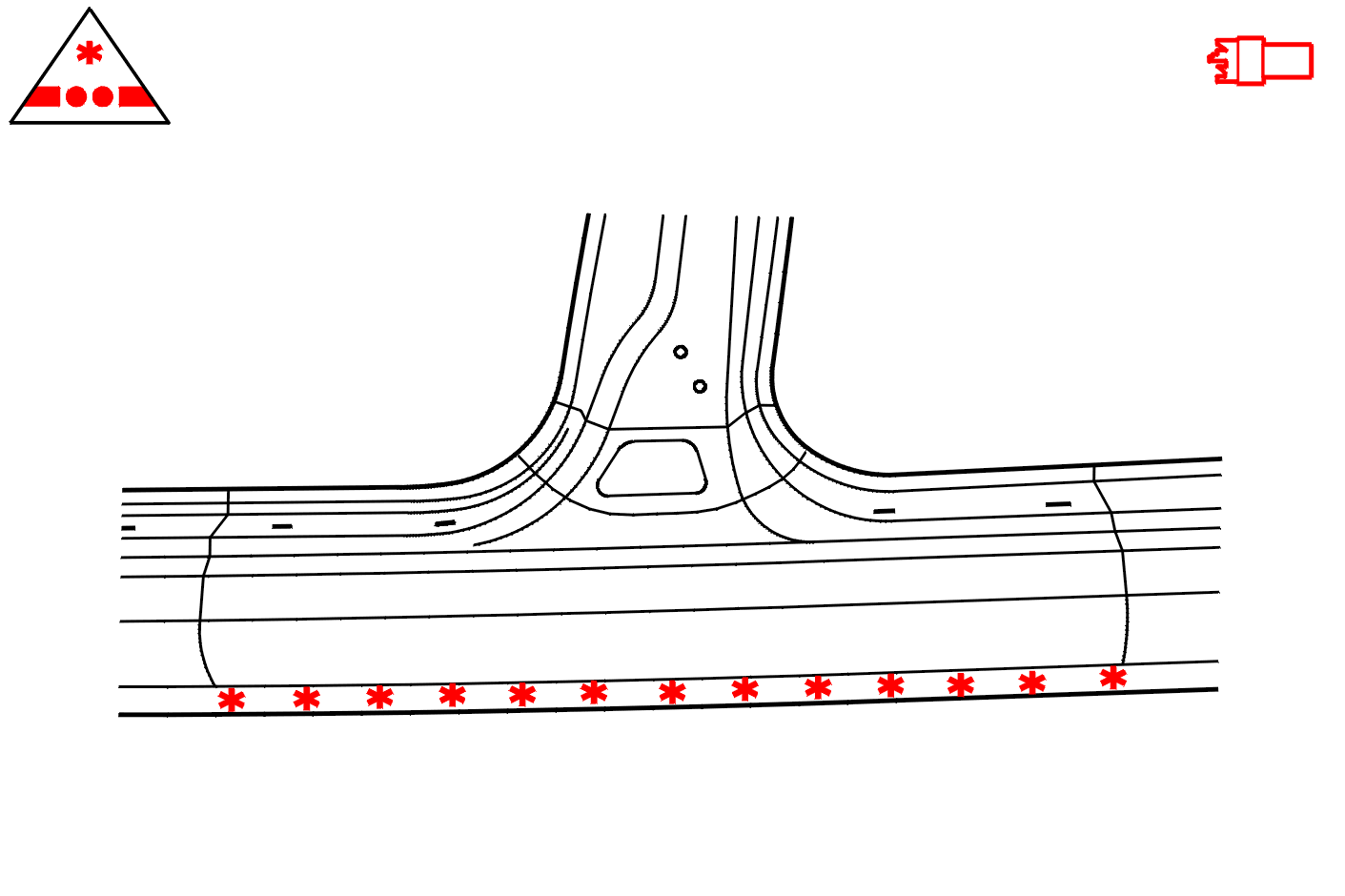

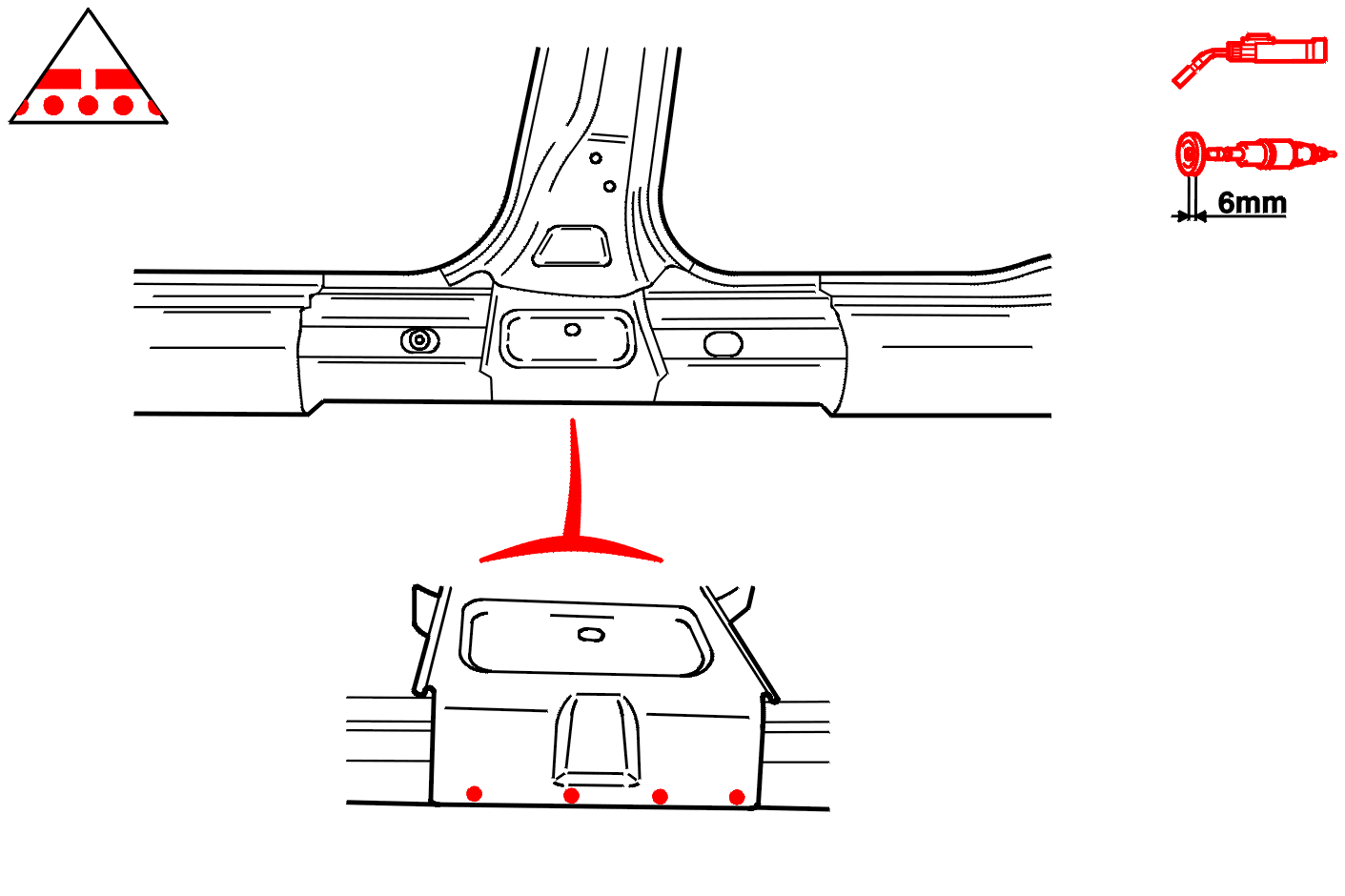

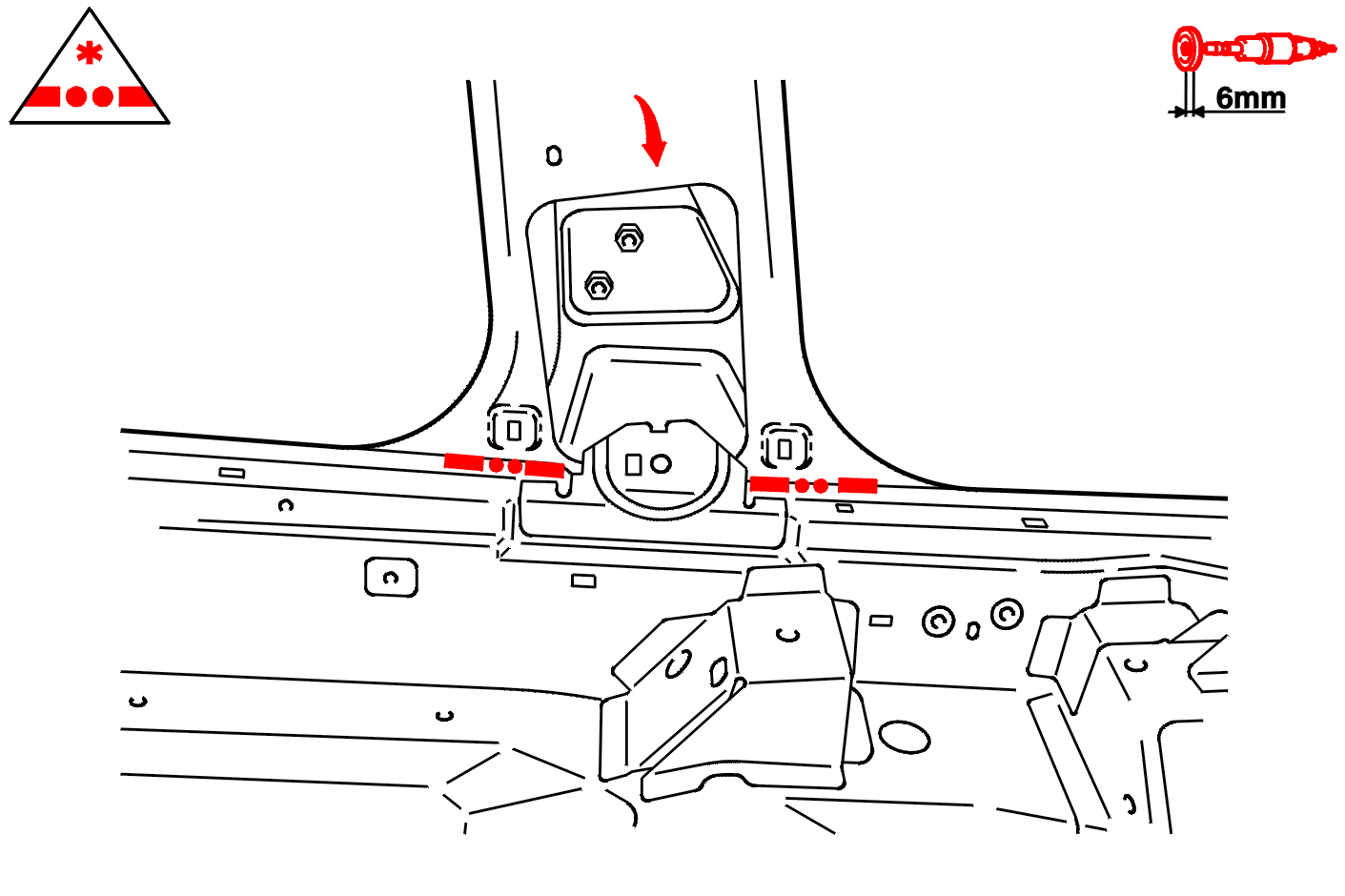

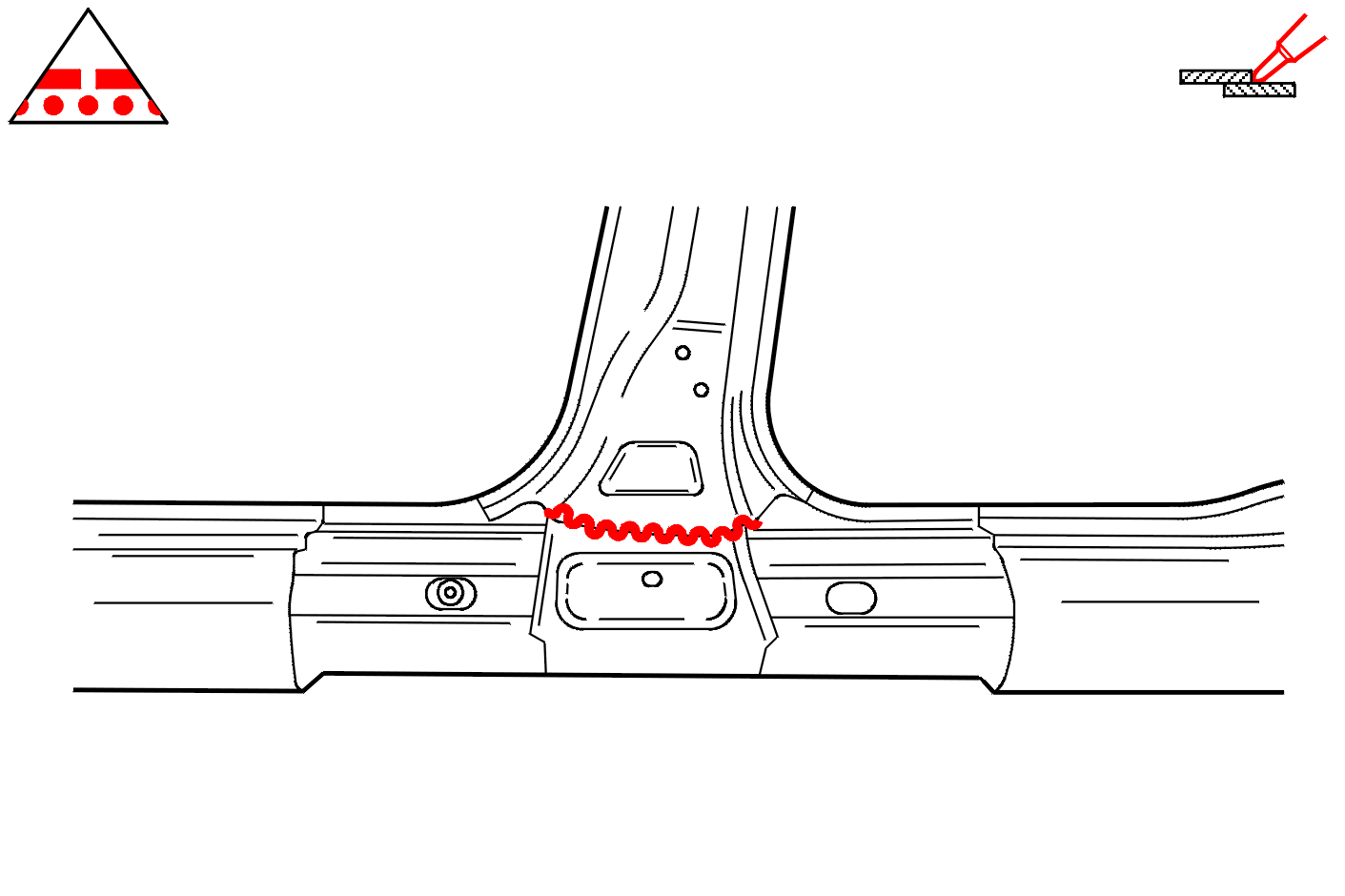

9 - SOUDAGE

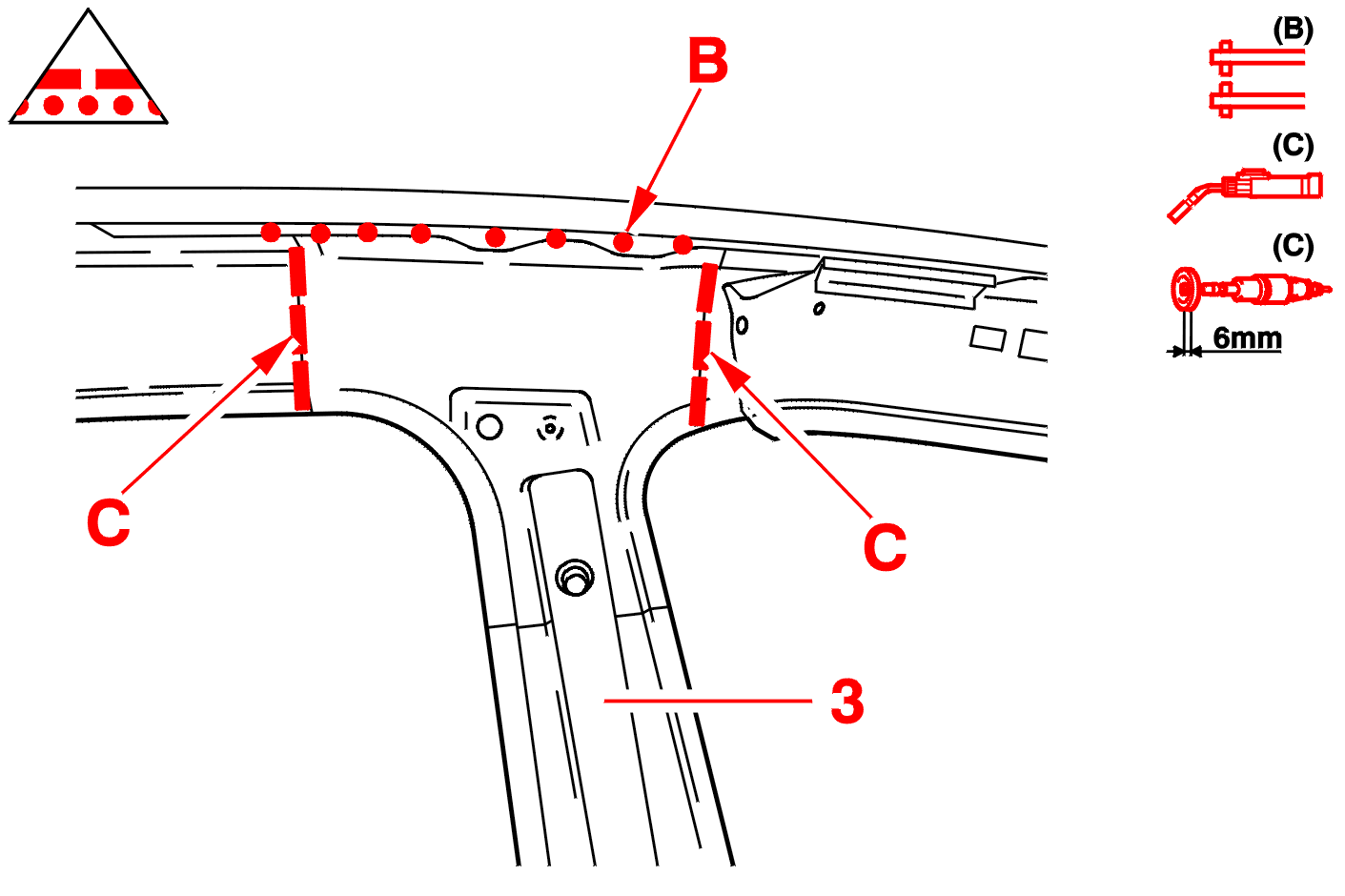

Engager le renfort de pied central (3) entre la doublure de pied central et la doublure d'arc de pavillon et effectuer l'assemblage par soudure par points électriques .

10 - FINITION

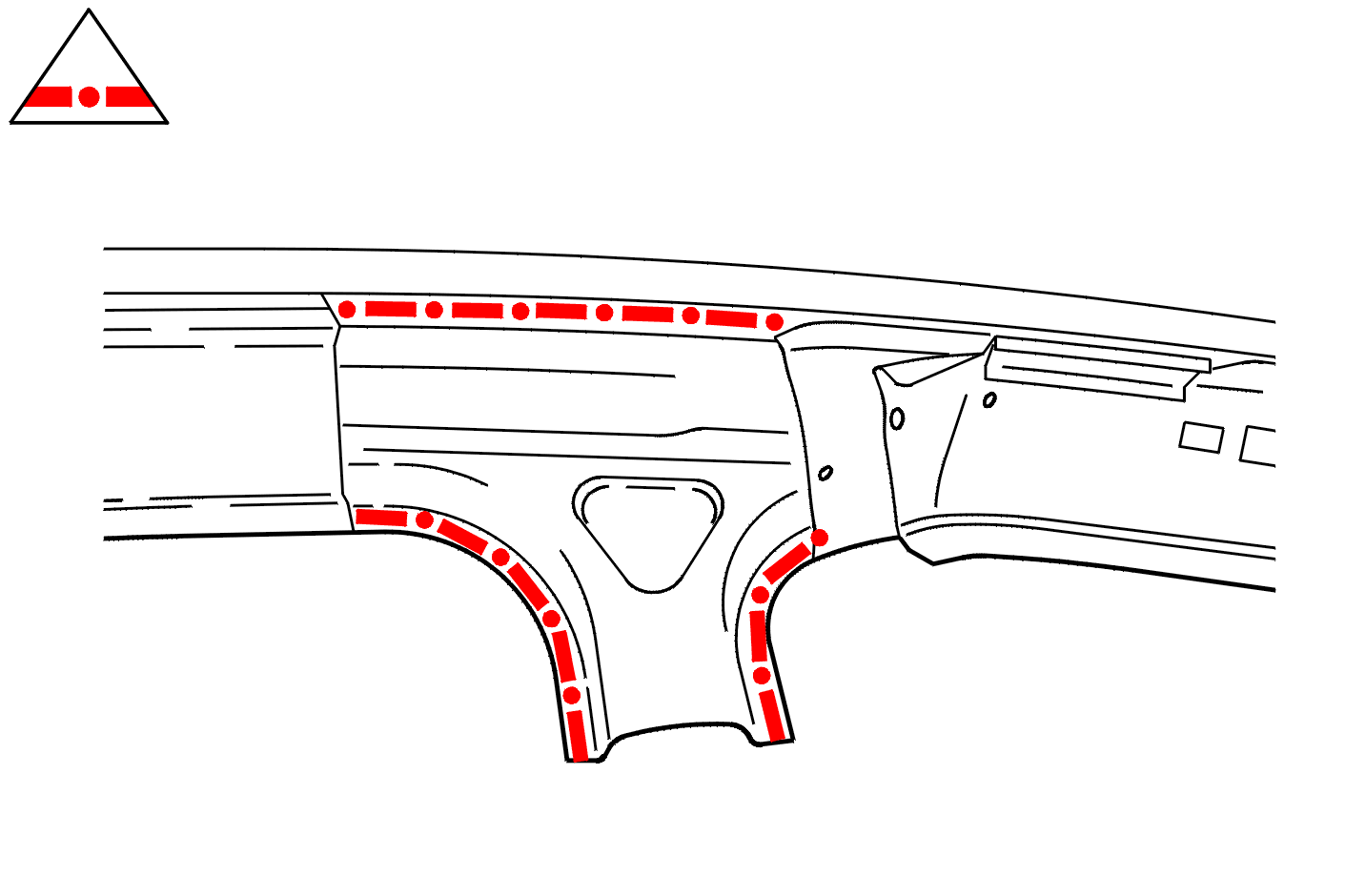

11 - ÉTANCHÉITÉ

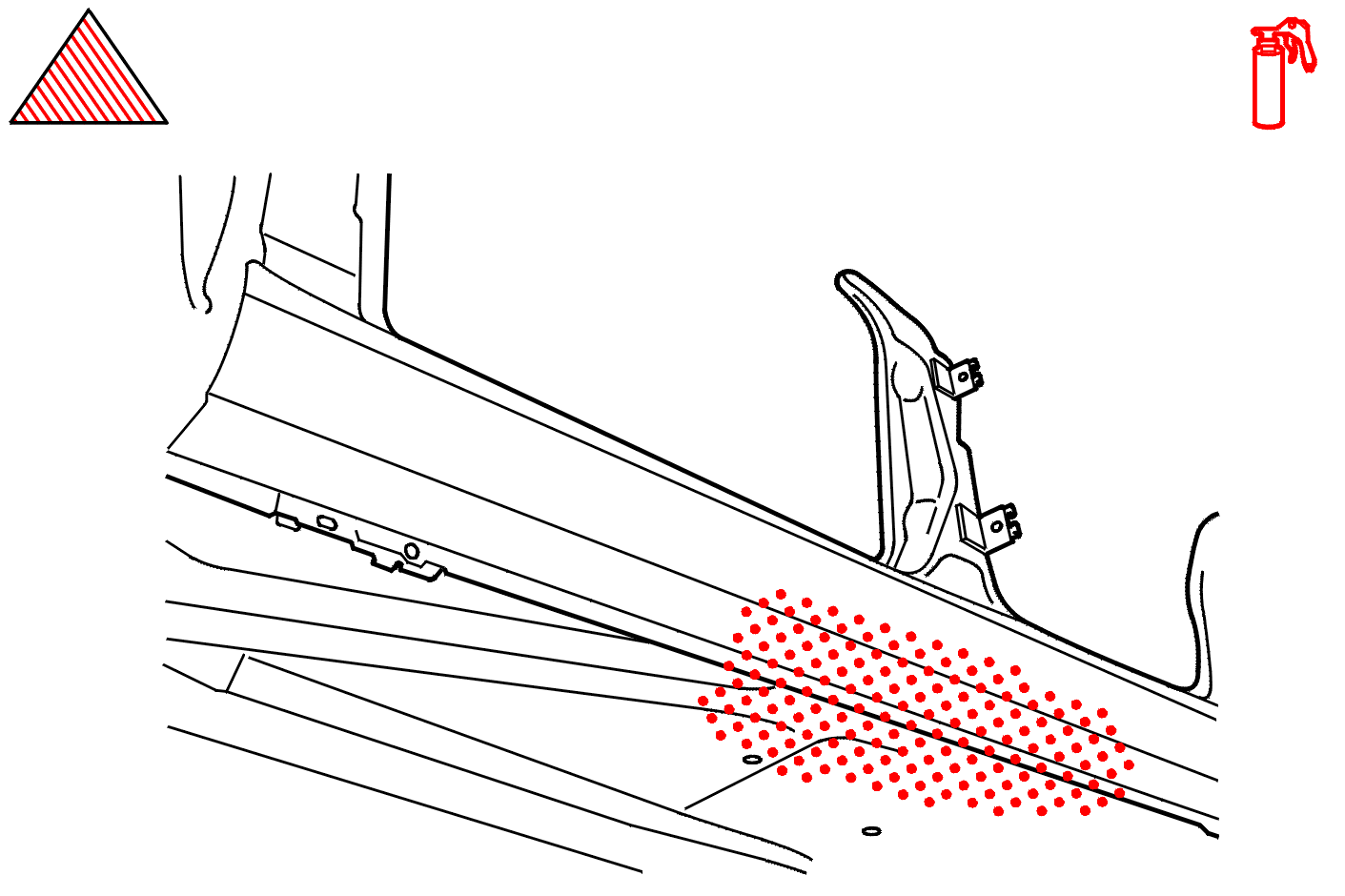

12 - MOUSSAGE

13 - PROTECTION
