C5FG1UK1 - 607

DÉPOSE - REPOSE ÉCRAN FAÇADE CENTRALE

1 - OUTILLAGE SPÉCIAL

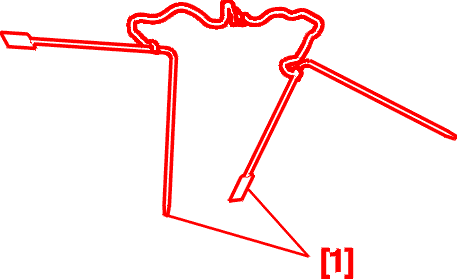

[1]: Griffes de démontage autoradio .

2 - DÉPOSE

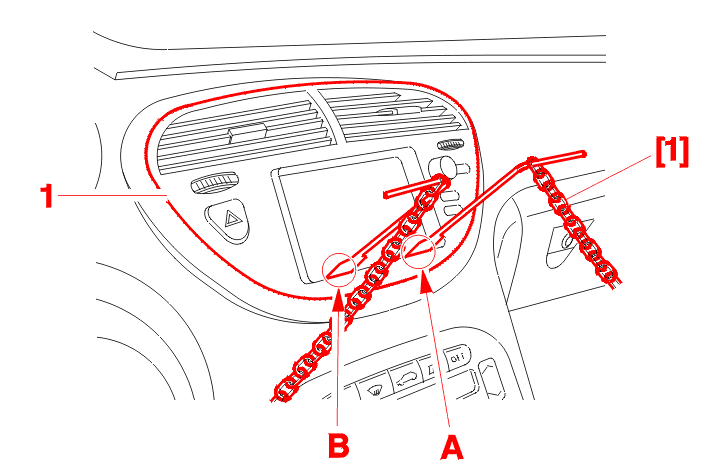

Engager l'outil [1] au point (A) et au point (B) et tirer vers soi pour déclipper la façade centrale .

Dégager la façade centrale (1) .

Débrancher le connecteur .

Déposer la façade centrale (1) .

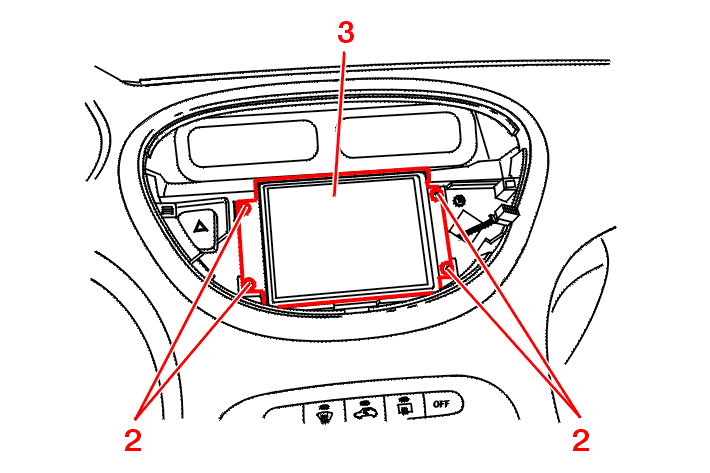

Déposer les fixations (2) .

Dégager l'écran (3) de son logement .

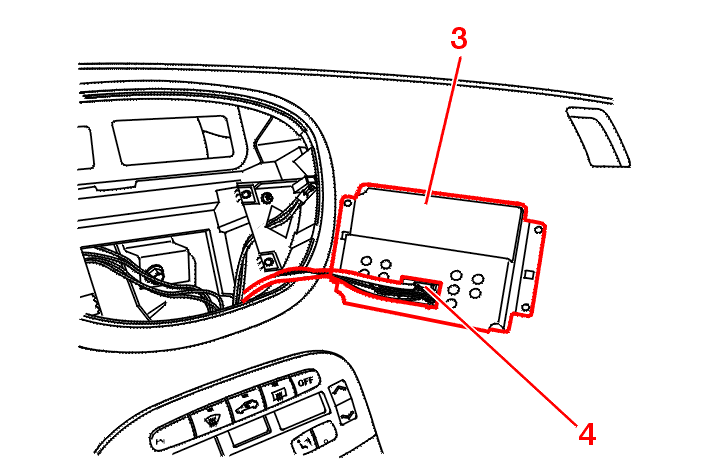

Débrancher : Le connecteur d'alimentation (4) .

Déposer : L'écran (3) .

3 - REPOSE

Procéder dans l'ordre inverse des opérations de dépose .

Vérifier le fonctionnement de l'écran .
