C7AP10K1 - 607
POSE FAISCEAU ATTELAGE CARAVANE

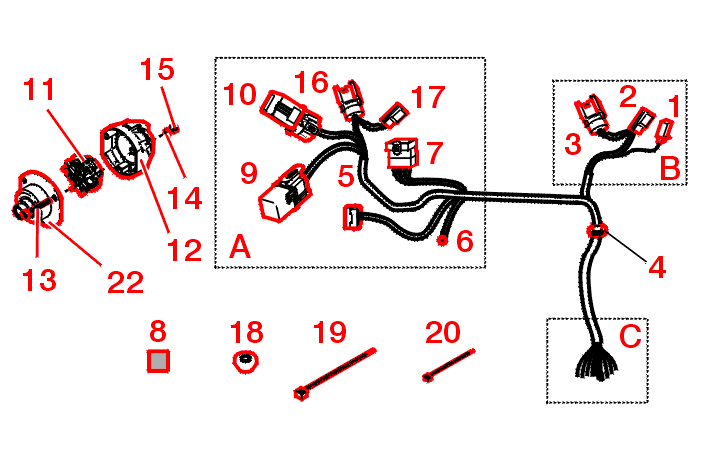

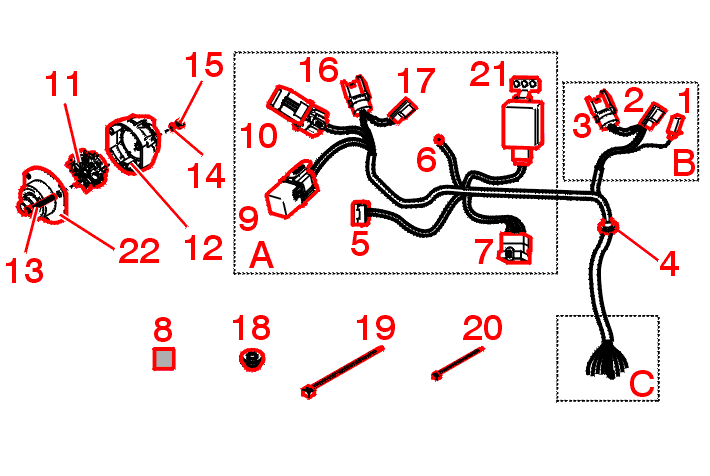

1 - DESCRIPTION - FAISCEAUX ATTACHE-CARAVANE
1 - 1 - FAISCEAU AVEC PRISE 7/13 VOIES (RÉFÉRENCE P.R 9688.G4) FAISCEAU AVEC PRISE 13 VOIES (RÉFÉRENCE P.R 9688.G5)
| désignation | repère | coefficient |
|---|---|---|
| connecteur : 1 voie gris | 1 | 1 |
| connecteur : 6 voies blanc | 2 | 1 |
| connecteur : 6 voies blanc | 3 | 1 |
| passe-fil surmoulé sur faisceau | 4 | 1 |
| connecteur : 6 voies noir-jaune | 5 | 1 |
| cosse de masse | 6 | 1 |
| connecteur : 6 voies noir-jaune | 7 | 1 |
| pavé de mastic | 8 | 2 |
| relais : gris | 9 | 1 |
| relais : vert | 10 | 1 |
| prise de caravane | 11 | 1 |
| socle | 12 | 1 |
| vis M5 x 35 | 13 | 3 |
| rondelle frein 5 x 9 | 14 | 3 |
| écrou H M5 | 15 | 3 |
| connecteur : 6 voies blanc | 16 | 1 |
| connecteur : 6 voies blanc | 17 | 1 |
| obturateur caoutchouc | 18 | 1 |
| lanières plastiques : longueur 300 mm | 19 | 2 |
| lanières plastiques : longueur 100 mm | 20 | 3 |
| chaussette d'étanchéité | 22 | 1 |
A : Feu arrière gauche .
B : Feu arrière droit .
C : Vers la prise caravane .
1 - 2 - FAISCEAU AVEC PRISE 7 VOIES (RÉFÉRENCE P.R 9688.G6) FAISCEAU AVEC PRISE 13 VOIES (RÉFÉRENCE P.R 9688.G7)
| désignation | repère | coefficient |
|---|---|---|
| connecteur : 1 voie gris | 1 | 1 |
| connecteur : 6 voies blanc | 2 | 1 |
| connecteur : 6 voies blanc | 3 | 1 |
| passe-fil surmoulé sur faisceau | 4 | 1 |
| connecteur : 6 voies noir-jaune | 5 | 1 |
| cosse de masse | 6 | 1 |
| connecteur : 6 voies noir-jaune | 7 | 1 |
| pavé de mastic | 8 | 2 |
| relais : gris | 9 | 1 |
| relais : vert | 10 | 1 |
| prise de caravane | 11 | 1 |
| socle | 12 | 1 |
| vis M5 x 35 | 13 | 3 |
| rondelle frein 5 x 9 | 14 | 3 |
| écrou H M5 | 15 | 3 |
| connecteur : 6 voies blanc | 16 | 1 |
| connecteur : 6 voies blanc | 17 | 1 |
| obturateur caoutchouc | 18 | 1 |
| lanières plastiques : longueur 300 mm | 19 | 2 |
| lanières plastiques : longueur 100 mm | 20 | 3 |
| boîtier | 21 | 1 |
| chaussette d'étanchéité | 22 | 1 |
A : Feu arrière gauche .
B : Feu arrière droit .
C : Vers la prise caravane .
2 - MONTAGE DU FAISCEAU
Couper le contact .

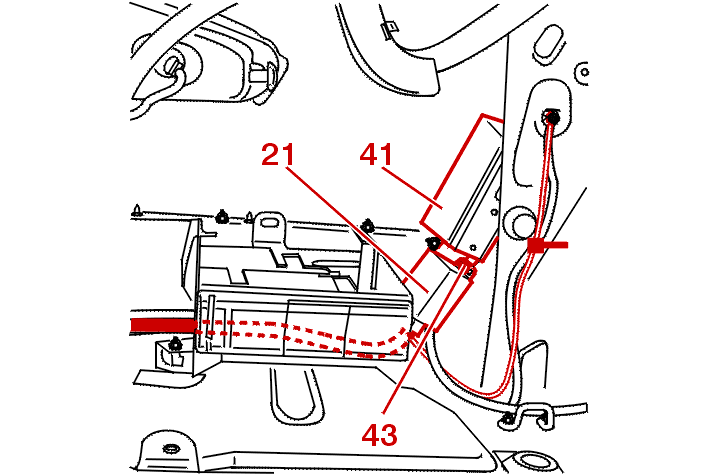

Déposer le fusible de 15 A en position (21) sur le boîtier de servitude intelligent .
2 - 1 - DÉGARNISSAGE DU COFFRE

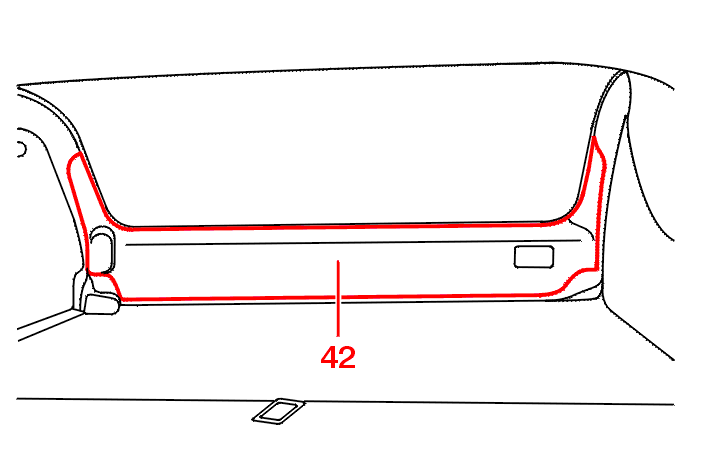

Déposer la garniture (42) .

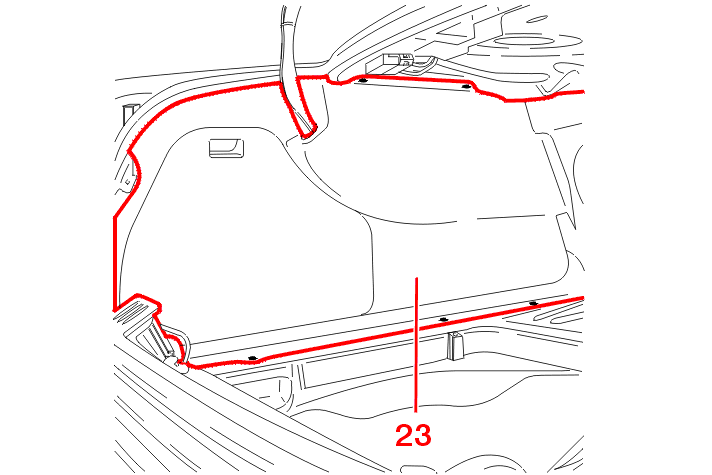

Déposer la garniture (23) : Côté gauche .

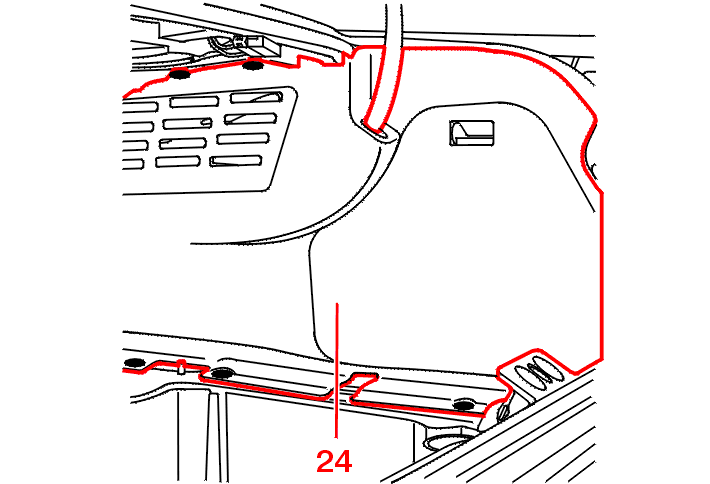

Déposer la garniture (24) .

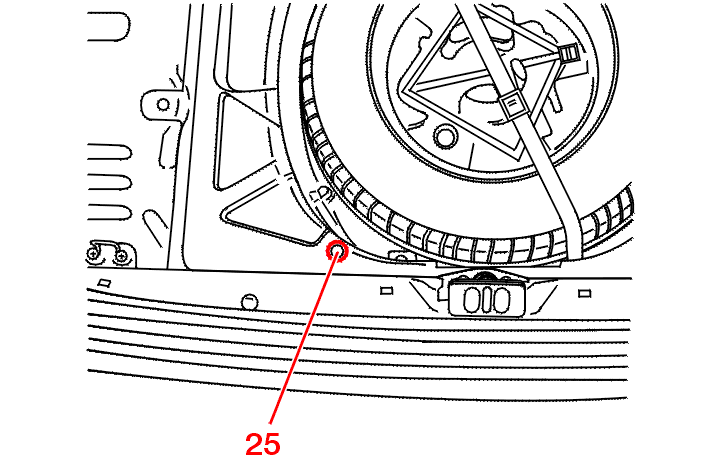

Percer le bac de roue de secours au diamètre 18 mm en (25) .
IMPÉRATIF : conserver l'obturateur caoutchouc (18) afin de rétablir l'étanchéité de la caisse lorsque l'on démonte l'attelage et le faisceau .
Engager la partie (C) du faisceau équipé de son passe-fil (4) du coffre vers l'attelage par le passage faisceau (25) .
Clipper correctement le passe-fil (4) du faisceau dans son logement .

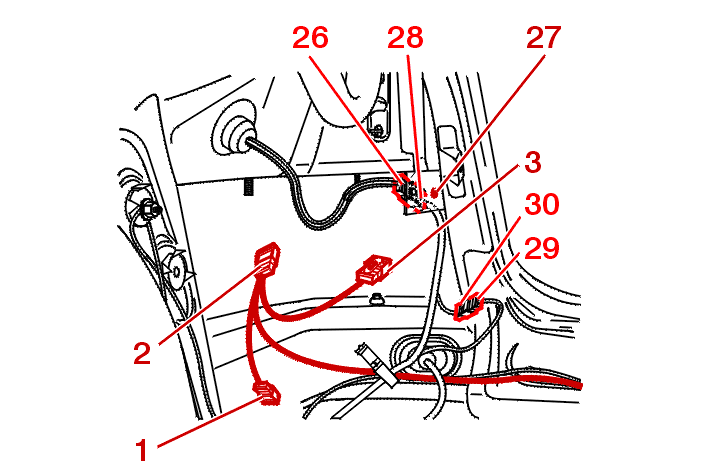

2 - 2 - BRANCHEMENT DE LA PARTIE (B) DU FAISCEAU, SUR LE FEU ARRIÈRE DROIT
Débrancher le connecteur (26) du faisceau véhicule et le brancher avec le connecteur (3) du faisceau attache caravane .
Clipper les connecteurs (3) - (26) en (27) sur la patte de fixation .
Brancher le connecteur (2) du faisceau attelage caravane avec le connecteur (28) du faisceau véhicule .
Si le véhicule est équipé de détecteurs de proximité dans le pare-chocs arrière, débrancher les connecteurs (29) et (30) (scotchés au faisceau véhicule) .
Brancher le connecteur (30) du faisceau véhicule avec le connecteur (1) du faisceau attelage caravane .
Scotcher les connecteurs (1) - (29) - (30) au faisceau véhicule .
2 - 3 - CHEMINEMENT FAISCEAU ATTELAGE, DU FEU ARRIÈRE DROIT AU FEU ARRIÈRE GAUCHE

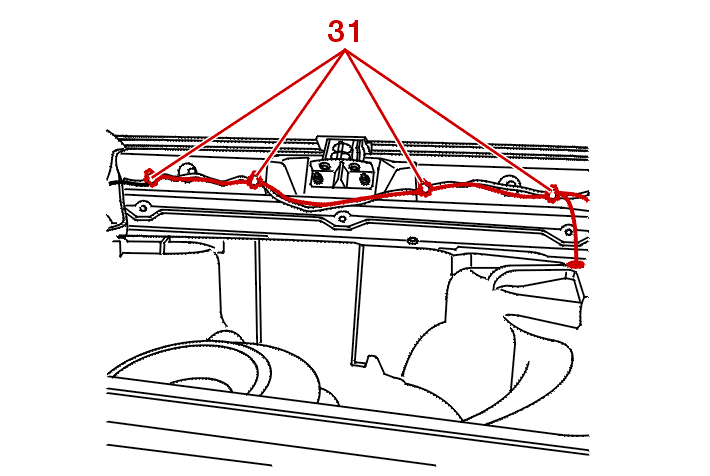

Ouvrir les brides de fixation (31) du faisceau véhicule .
Faire cheminer le faisceau attelage caravane dans les brides .
2 - 4 - BRANCHEMENT DE LA PARTIE (A) DU FAISCEAU, SUR LE FEU ARRIÈRE GAUCHE

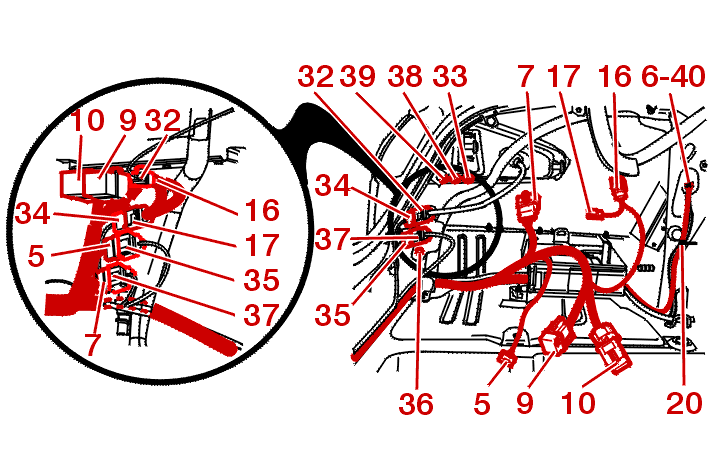

Débrancher le connecteur (32) du feu véhicule .
Brancher le connecteur (32) du faisceau véhicule avec le connecteur (16) du faisceau attelage caravane .
Clipper les connecteurs (16) - (32) en (33) sur la patte de fixation .
Brancher le connecteur (17) du faisceau véhicule avec le connecteur (34) du faisceau attelage caravane .
Débrancher le connecteur (37) du faisceau véhicule et le brancher avec le connecteur (7) du faisceau attache caravane .
Clipper les connecteurs (7) - (37) en (36) sur la patte de fixation .
Brancher le connecteur (5) du faisceau attelage caravane avec le connecteur (35) du faisceau véhicule .
Clipper les relais (9) - (10) en (38) - (39) sur la patte de fixation .
Brancher la cosse de masse (6) sur la masse véhicule (40) .
Brider le fil de masse au faisceau véhicule avec la lanière (20) .
Spéciffications faisceau :
Montage sur véhicule équipé de l'ampli audio :
Montage sur véhicule sans l'ampli audio :
2 - 5 - PASSAGE DE LA PARTIE (C) DU FAISCEAU DANS LA CHAUSSETTE D'ÉTANCHÉITÉ

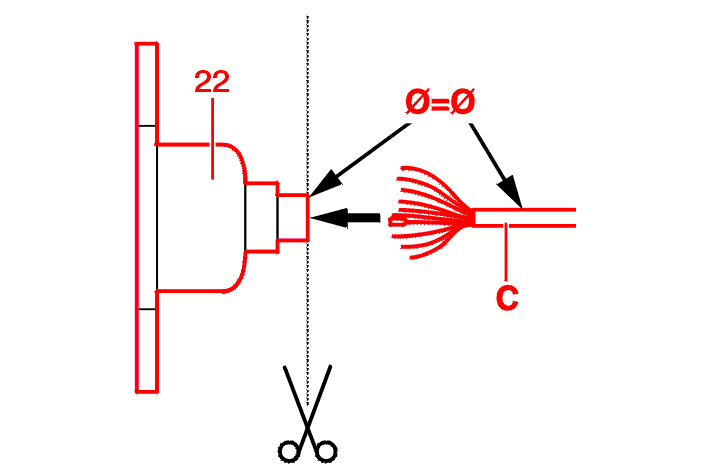

Adapter le diamètre de la chaussette d'étanchéité (22) au diamètre du faisceau (C) .
Engager la chaussette d'étanchéité (22) sur le faisceau attelage (C) .
2 - 6 - BRANCHEMENT DE LA PARTIE (C) DU FAISCEAU

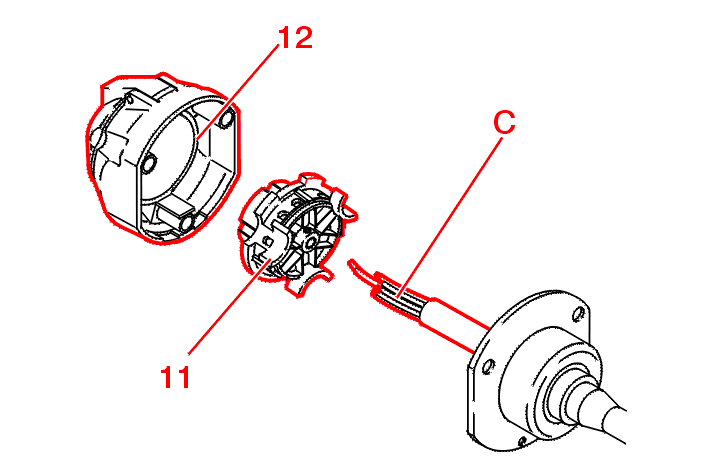

Déclipper la prise (11) du socle (12) .

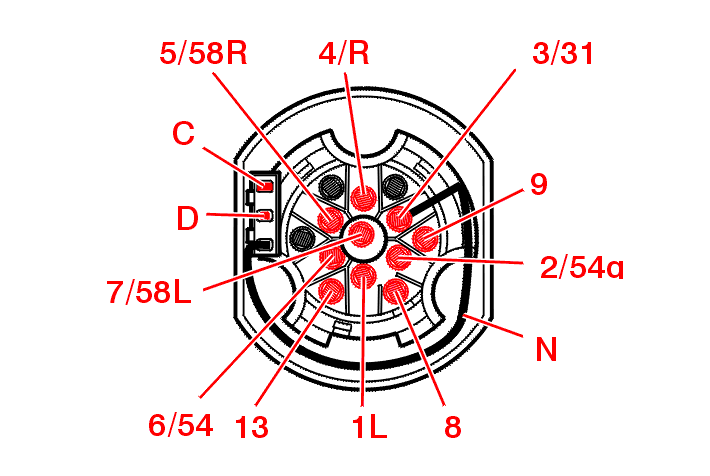

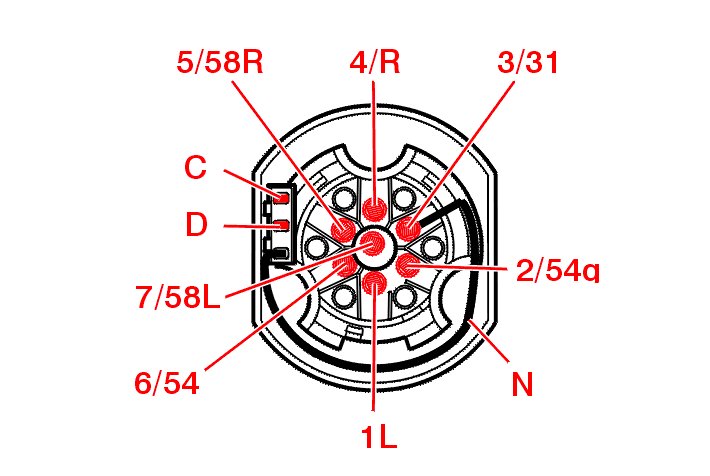

Prise 13 voies :
Brancher le fil (N) sur la cosse n° 3 .

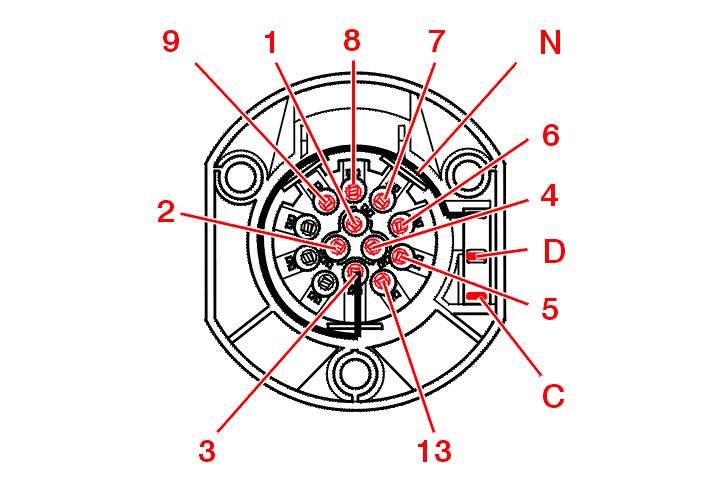

Prise 7 voies :
Brancher le fil (N) sur la cosse n° 3/31 .
Prise 7/13 voies :
Brancher le fil (N) sur la cosse n° 3/31 .
2 - 7 - FIXATION DE LA PRISE SUR L'ATTELAGE
Clipper la prise (11) sur le socle (12) .
Fixer l'ensemble socle, prise et chaussette sur la cadre de l'attelage avec les fixations .

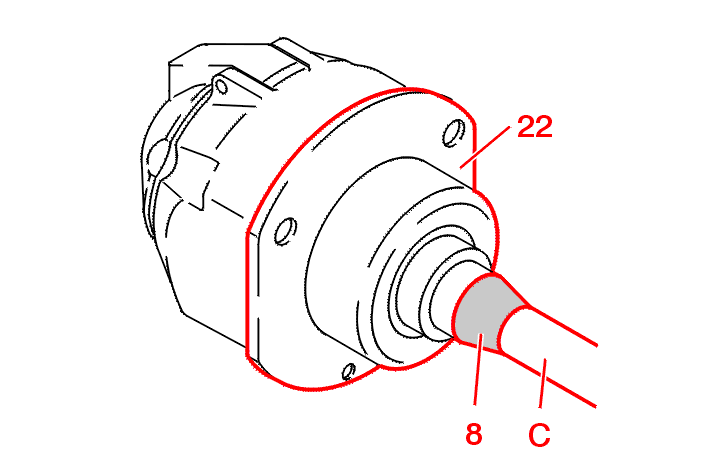

Étanchéifier la liaison faisceau attelage caravane (C) avec la chaussette d'étanchéité (22) de la prise avec les pavés de mastic (8) .
Bridage sur attelage :
