E3BK01F1 - 607

PRÉPARATION VÉHICULE NEUF

1 - CONTRÔLE BATTERIE DE DÉMARRAGE OU BATTERIE DE SERVICE (SUIVANT DESTINATION)

Le contrôle ne peut s'effectuer qu'après 1 h de repos .

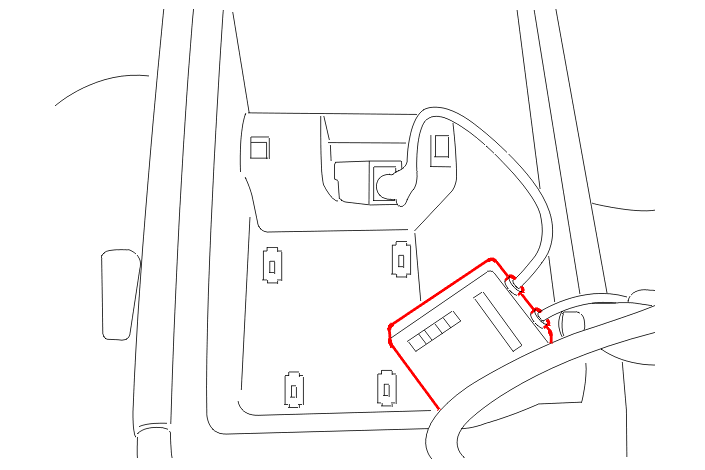

Brancher le testeur TB12 sur la prise centralisée 16 voies .

1 - 1 - PROCÉDURE D'INTERVENTION

étape état / action en cours remarque
1 contact coupé
depuis 1 h minimum
ouvrants fermés
plafonniers éteints		 piger le vilebrequin
2 1 ou 2 leds vertes allumées ? oui : piger le vilebrequin
non : piger le vilebrequin
3 led orange allumée ? oui : piger le vilebrequin
non : piger le vilebrequin
4 recharger la batterie
refaire le test après 1 h de repos		 2 leds vertes allumées (non) piger le vilebrequin
2 leds vertes allumées (oui) piger le vilebrequin
5 led rouge allumée ? oui : piger le vilebrequin
non : piger le vilebrequin
6 branchement correct ?
état et serrage des bornes batterie corrects ?		 oui : piger le vilebrequin
non : piger le vilebrequin
7 remettre en conformité
refaire le test		 fin procédure
8 contrôle correct fin procédure
9 remplacer la batterie fin procédure

2 - CONTRÔLE DE LA BATTERIE DE DÉMARRAGE (VÉHICULE ÉQUIPÉ DE 2 BATTERIE(S)) (SUIVANT DESTINATION)

Le contrôle de la batterie s'effectue à l'aide du contrôleur TB12 et du boîtier interface IB12 .

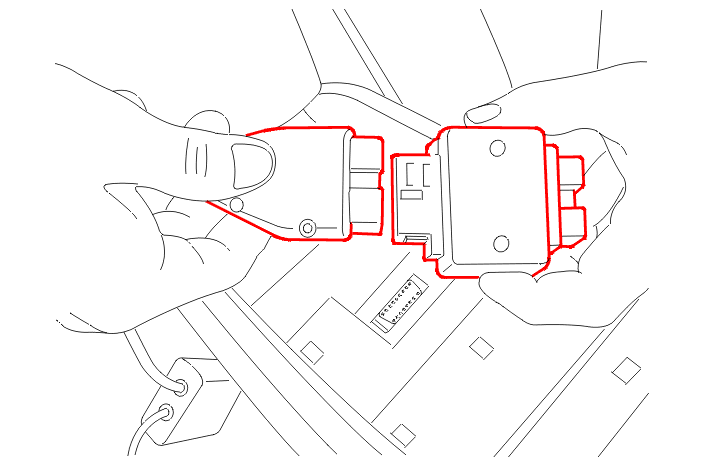

Connecter le boîtier interface sur le TB12 .

Brancher l'ensemble IB12-TB12 sur la prise centralisée .

2 - 1 - PROCÉDURE D'INTERVENTION

étape état / action en cours remarque
1 contact coupé
depuis 1 h minimum
ouvrants fermés
plafonniers éteints		 piger le vilebrequin
2 1 ou 2 leds vertes allumées ? oui : piger le vilebrequin
non : piger le vilebrequin
3 led orange allumée ? oui : piger le vilebrequin
non : piger le vilebrequin
4 recharger la batterie
refaire le test après 1 h de repos		 2 leds vertes allumées (non) piger le vilebrequin
2 leds vertes allumées (oui) piger le vilebrequin
5 led rouge allumée ? oui : piger le vilebrequin
non : piger le vilebrequin
6 branchement correct ?
état et serrage des bornes batterie corrects ?		 oui : piger le vilebrequin
non : piger le vilebrequin
7 remettre en conformité
refaire le test		 fin procédure
8 contrôle correct fin procédure
9 remplacer la batterie fin procédure

3 - BOÎTE FUSIBLES

3 - 1 - EN CONFIGURATION PARC (USINE)


3 - 2 - EN CONFIGURATION CLIENTÈLE


Enlever le fusible 40 A et le ranger sur le couvercle de la boîte fusibles .

Prendre le shunt sur le couvercle de la boîte fusibles et le mettre en place sur le boîtier de servitude intelligent .

4 - IMPLANTATION PLAQUES CONSTRUCTEUR ET ÉTIQUETTES

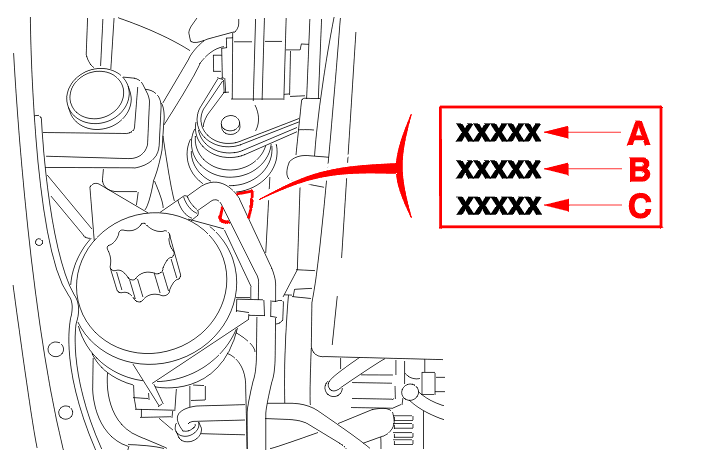

Plaque constructeur véhicule (située à l'avant droit, à proximité de la boîte de dégazage) .

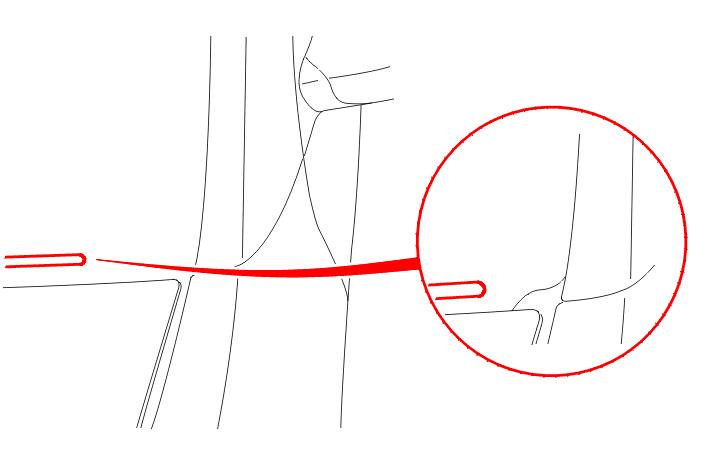

Frappe caisse du VIN (Sur la partie centrale de l'auvent) .


VIN sur planche de bord, et visible de l'extérieur au travers du pare-brise .

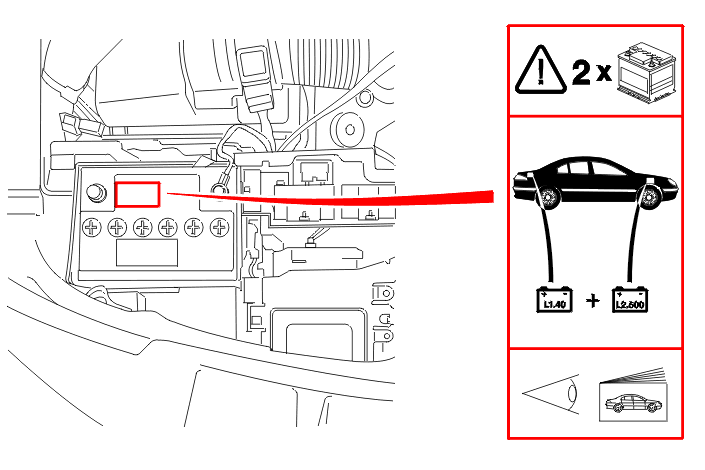

Étiquette d'avertissement de présence de la batterie de service (Suivant destination) .


A - Code peinture .

B - N° de DAM .

C - N° de séquence .


D - Vignette de préconisation carburant .

E - Vignette pression de gonflage .

F - Taille des pneumatiques .

G - Marque pneumatiques .

H - Pression roue de secours .

I - Pressions contrôlées pneus froids .

J - Pressions de gonflage .

5 - MISE EN SERVICE DU SYSTÈME DE GUIDAGE EMBARQUÉ (ÉCRAN COULEUR)

Mettre le contact (clé en position + APC) ; Vérifier que le voyant rouge Power du calculateur de guidage embarqué est allumé .

2 CD-ROM sont disponibles : logiciel et cartographie .

NOTA : prendre les CD-ROM avec soin afin d'éviter tout risque de salissure ou de rayure ; ne jamais forcer à l'insertion ; en cas de doute ou de résistance, appuyer d'abord sur la touche Ejection .

5 - 1 - MISE À JOUR DU LOGICIEL

Insérer le CD-ROM de logiciel dans le lecteur du calculateur de guidage embarqué .

NOTA : si le CD-ROM est rejeté immédiatement en début de procédure, alors la version du CD-ROM est égale ou antérieure à celle déjà en place, donc arrêt de la procédure .

Si les versions du CD-ROM sont supérieures à celles du système, le message Gestion de la Configuration Logicielle du Système apparaît .

Sélectionner OUI à la question Chargement des Logiciels du CD-ROM dans le Système de Guidage Embarqué ; sinon, cliquer sur NON, car il est impossible de recharger une version logicielle déjà présente ou obsolète .

Après 3 secondes, le voyant Power du calculateur passe dans un mode de clignotement pendant environ 3 minutes (temps correspondant aux changements des données) .

ATTENTION : n'effectuer aucune intervention sur le véhicule et/ou le système pendant cette phase au risque de bloquer le système .

Le système s'initialise, le message WARNING-REPROGRAMMING SEQUENCE s'affiche sur l'écran, attendre quelques minutes .

Au message le chargement est terminé, le CD-ROM de logiciel ressort automatiquement et le voyant Power du calculateur reste allumé en permanence .

Le chargement des nouveaux Soft écran du guidage embarqué est terminé .

5 - 2 - INITIALISATION DU GPS

Effectuer les opérations suivantes :

NOTA : la localisation est effectuée lorsqu' à l'écran, le nom de la voie ou la position du véhicule sur la carte correspond à l'endroit où vous vous trouvez .

Initialisation du système de guidage embarqué terminée .

5 - 3 - CHANGEMENT DE LANGUE

NOTA : mettre le moteur en marche ou le laisser tourner, afin d'éviter la mise en économie du véhicule et donc la coupure des alimentations pendant la phase de rechargement logiciel .

Sélectionner :

Sélectionner OUI à la question Chargement de la langue pour le Système de Guidage Embarqué, puis insérer le CD-ROM de logiciel dans le calculateur de guidage embarqué (Éjecter le CD-ROM de cartographie si nécessaire) .

Le système s'initialise, le message WARNING-REPROGRAMMING SEQUENCE s'affiche sur l'écran, attendre quelques minutes .

Au message SOFTWARE LOADING END-EJECT CD retirer le CD-ROM de Soft, puis remettre le CD-ROM de cartographie dans le calculateur de guidage embarqué .

Sélectionner :

Changement de langue terminé .

6 - MISE EN SERVICE DU SYSTÈME DE GUIDAGE EMBARQUÉ (ÉCRAN MONOCHROME)

Effectuer les opérations suivantes :

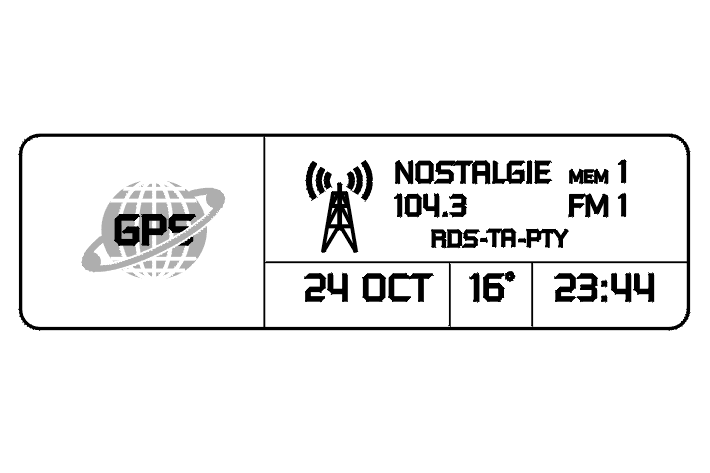

Lorsque la réception satellite est bonne, l'indication GPS et la mappemonde apparaissent en gras .

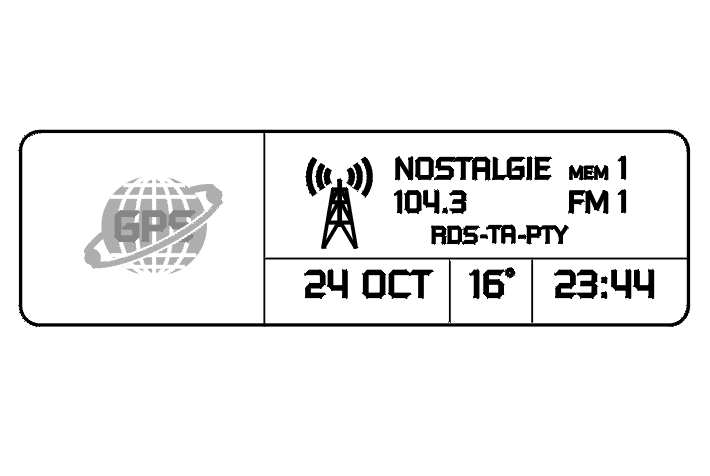

Lorsque la réception satellite n'est pas bonne, l'indication GPS et la mappemonde apparaissent en grisé .

NOTA : la reconnaissance GPS (mappemonde) n'apparaît que sur l'écran de base (date), ou mode radio, ou cassette, ou lecteur CD, mais pas en cours de guidage .

7 - PRÉPARATION INTÉRIEURE

7 - 1 - LÈVE-VITRE

Initialiser la fonction lève-vitres :

7 - 2 - ALLUMAGE AUTOMATIQUE DES FEUX DE CROISEMENT

Mise en mode allumage automatique des feux de croisement :

7 - 3 - INHIBITION DE LA FONCTION ALLUMAGE AUTOMATIQUE DES FEUX DE DÉTRESSE (UNIQUEMENT : SUÈDE)

Brancher le DIAG 2000 sur la prise centralisée .

Sélectionner :

Saisir le N° de DAM, puis appuyer sur la touche Etoile pour valider .

Sélectionner :

Appuyer sur la flèche Retour .

Inhibition de la fonction Allumage automatique des feux de détresse terminée .

7 - 4 - RADIOTÉLÉPHONE (RT2)

Configuration du radiotéléphone RT2 .

Brancher le DIAG 2000 sur la prise centralisée .

Sélectionner :

Saisir le N° de DAM, puis appuyer sur la touche Etoile pour valider .

Sélectionner :

Saisir le numéro de téléphone du centre d'appel PEUGEOT :

Appuyer sur Télécodage, suite au message écran du DIAG 2000 Télécodage Effectué ; Puis appuyer sur la touche Etoile pour valider .

Appuyer sur la flèche Retour .

Sélectionner :

Configuration du radiotéléphone terminée .

7 - 5 - AUTORADIO (RM2)

Configuration de la zone d'utilisation du tuner (Suivant destination) .

Brancher le DIAG 2000 sur la prise centralisée .

Sélectionner :

Saisir le N° de DAM, puis appuyer sur la touche Etoile pour valider .

Sélectionner :

Sélectionner la zone d'utilisation suivant le pays, puis appuyer sur la touche Etoile pour valider .

Configuration de la zone d'utilisation du tuner terminée .

7 - 6 - REMISE À ZÉRO DE L'INDICATEUR DE MAINTENANCE

Effectuer les opérations suivantes :

L'afficheur kilométrique commence un compte à rebours .

Lorsque l'afficheur indique zéro, relâcher le bouton ; la clé de maintenance disparaît .

7 - 7 - ALARME

Initialisation de la fonction alarme (Suisse - Belgique) :

Sélectionner :

Sélectionner :

Configuration zone d'utilisation d'alarme terminée .

7 - 8 - PROTECTEURS

Déposer les protecteurs (film plastique, capuchon...) des ébénisteries .

7 - 9 - GARNITURE DE LA BOÎTE DE RANGEMENT SOUS ACCOUDOIR

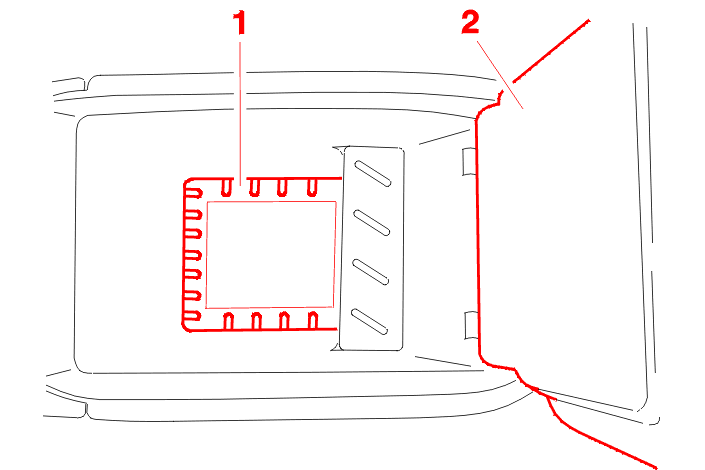

IMPÉRATIF : après contrôle : remettre en place correctement la garniture de la boîte de rangement (1) sous accoudoir (2) .
