B1FB0PK1 - 607 MOTOR EW12J4
JELLEMZOK - MEGHÚZÁSI NYOMATÉK(OK) - KENÉS
1 - JELLEMZOK
1 - 1 - OLAJMENNYISÉG
| szabályos motortípus | 3FZ |
|---|---|
| sajátosságok | nincs |
| olajmennyiség az olajszűro cseréjével | 4.25 |
| olajmennyiség az olajszűro cseréje nélkül | n.c. |
ELOÍRÁS : álló motor, ellenőrizze rendszeresen az olajszintet a kézi olajszintmérő - pálca segítségével .
1 - 2 - OLAJNYOMÁS
FIGYELEM : az értékek bar-ban vannak megadva és egy bejáratott 80 °c olajhőmérsékletű motornak felelnek meg .
| szabályos motortípus | 3FZ |
|---|---|
| ellenorzés 1 nyomás bar - ban minimum |
3.4 - 1000 ford./perc |
| ellenorzés 2 nyomás bar - ban minimum |
6.3 - 2000 ford./perc |
| ellenorzés 3 nyomás bar - ban minimum |
6.9 - 3000 ford./perc |

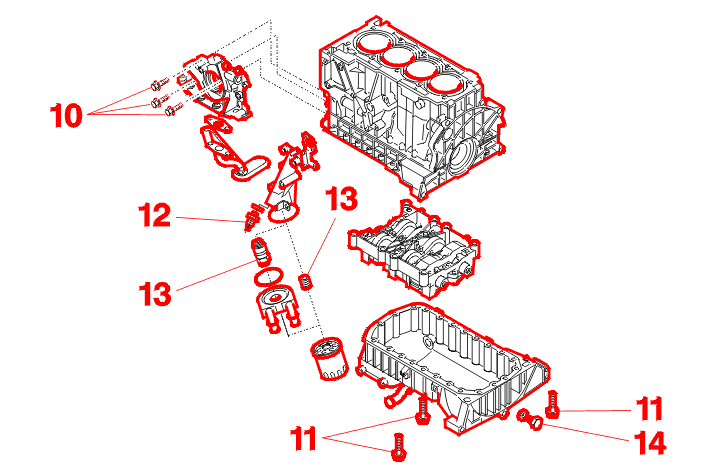

2 - MEGHÚZÁSI NYOMATÉK(OK)
| jelölés | 3FZ |
|---|---|
| sajátosságok | nincs |
| (10) olajszivattyú (m.daN) |
0.9 |
| (10) olajszivattyú (°) |
n.e. |
| (11) olajtekno (m.daN) |
0.8 |
| (11) olajtekno (°) |
n.e. |
| (12) olajnyomás-kapcsoló | 3.2 |
| (13) szűrő csődugó | 5 |
| (14) leüríto zárócsavar | 3.4 |
| (15) ház kimeneti kenőolajcsöve | n.e. |
| (16) turbó bemeneti kenőolajcsöve | n.e. |
| (17) turbó kimenet kenőolajcsöve | n.e. |
| (18) ház bemeneti kenőolajcsöve | n.e. |

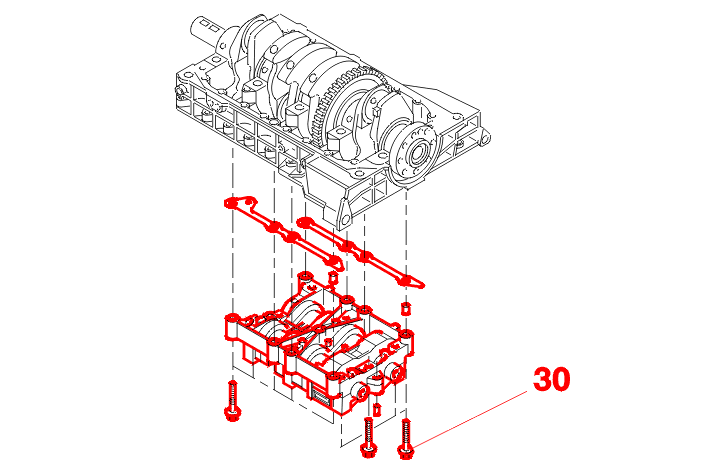

| kiegyenlítőtengely | ||
|---|---|---|
| jelölés | megnevezés | meghúzási nyomatékok (m.daN) |
| sajátosságok | - | |
| 30 | kiegyenlítőtengely fedélházának rögzítései | előzetes meghúzás : 0.5 meghúzás : 2.2 |
| 31 | a ( ) kiegyenlítőtengely fogasszíjának feszítőgörgőjét | n.e. |
| 32 | a ( ) kiegyenlítőtengely fogasszíjának meghajtó fogasszíjtárcsáját | n.e. |
