B1KI00K1 - 607 MOTOR DW12TED4
FELTÖLTÉS ADALÉKANYAGTARTÁLY
1 - ALKALMAZANDÓ ÓVINTÉZKEDÉSEK
ELOÍRÁS : beavatkozás előtt , lássa el magát védőkesztyűvel és szemüveggel .
2 - MEGSEMMISÍTÉS - ÚJRAHASZNOSÍTÁS
Az üres csomagolásokat , valamint a készlet csővezetékeit (amelyek speciális ipari hulladékok) a szennyező hulladékok konténerében kell tárolni .
A felbontott palackok ( amelyeket soha nem szabad újrafelhasználni ) , valamint a túltöltéshez használt palackokat gondosan vissza kell zárni és egy speciális konténerbe (x) kell tárolni , egy olyan szolgáltató által történő elszállításig , aki biztosítja a megsemmisítését / értékesítését .
(x) Egy felül kivágott 20 literes műanyag palack , tökéletesen megfelelhet .
ELOÍRÁS : a feltöltő készletet , a megbontott palackokat és az üres palackokat semmilyen esetben sem szabad újrafelhasználni .
3 - A FELTÖLTŐ KÉSZLET ISMERTETÉSE
1 1 literes palack a termékkel .
1 1 literes üres palack a túltöltéshez .
1 Feltöltő csővezeték dugóval és gyorszáras csatlakozóval .
1 Túlfolyó csővezeték .
1 A terméket tartalmazó palackot fel kell akasztani .
4 - FELTÖLTÉS
Helyezze a gépjárművet emelőhídra .
MOTOR DW12TED4
MINDEN TIPUS

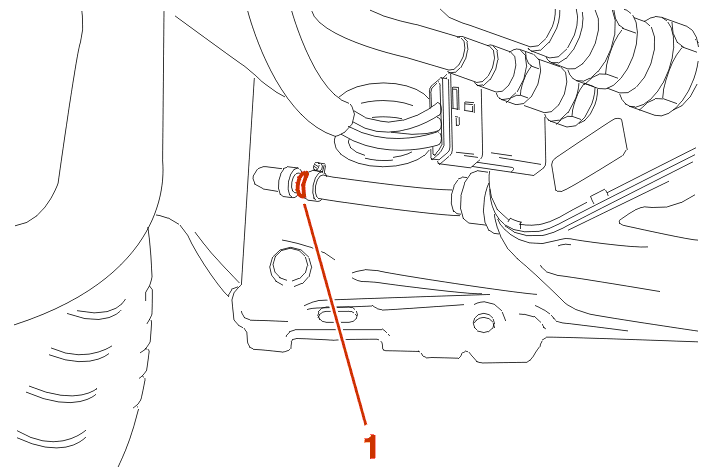

Csatolja le az adaléktartály (1) szuszogójának gyorszáras csatlakozóját .
MOTOR DW12TED4
MINDEN TIPUS

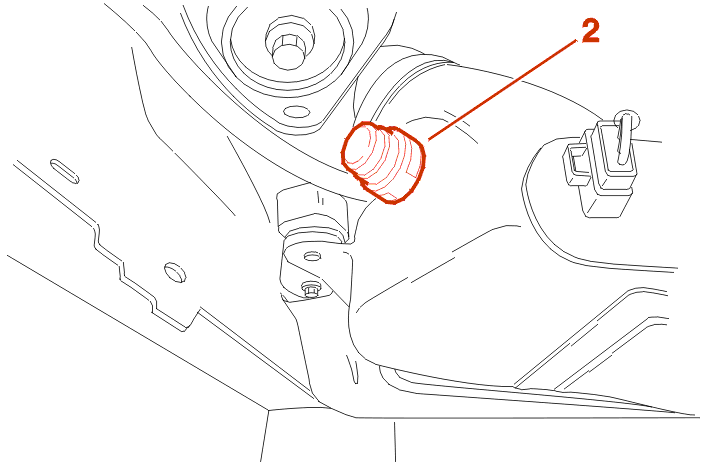

Szerelje ki az adaléktartály (2) túlfolyójának kupakját .
Csatlakoztassa a tartály gyorszáras anyacsatlakozóját az adaléktartály szuszogó körének gyorszáras csatlakozójára (1) .

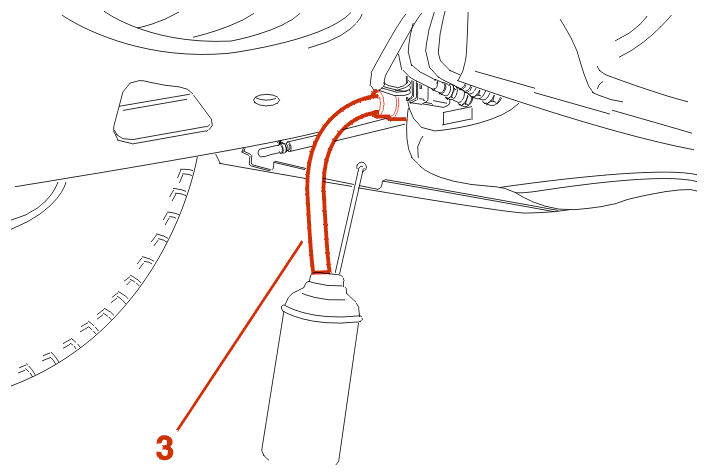

Csatlakoztassa a gyűjtőedény (3) csővezetékét az adaléktartály túlfolyójára .
MOTOR DW12TED4
MINDEN TIPUS

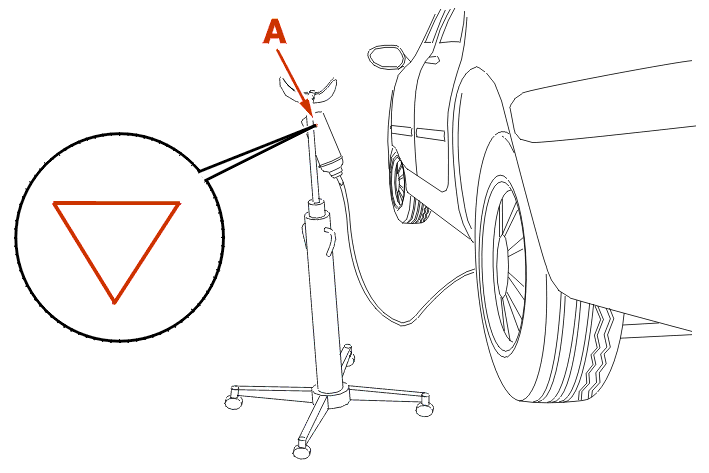

Függessze fel az adalékot tartalmazó palackot az adaléktartálynál magasabb szintre .
Fúrja ki az adalékot tartalmazó palackot a (A) - ban (egy háromszöggel van megjelölve a palackon) .
Amikor az összes folyadék kifolyt , csatolja le a gyorszáras csatlakozót .
Kezdje újra a feltöltési műveletet mindaddig , míg a folyadék ki nem folyik az adaléktartály túlfolyóján .
MEGJEGYZÉS : az adaléktartály maximális feltöltési mennyisége 5 liter , a feltöltési művelethez max. 5 palackra lesz szükség .
ELOÍRÁS : bármely megbontott palackot vissza kell szállítani , ugyanúgy , mint a feltöltéshez használt csatlakozókat (a vonatkozó országban érvényben lévő jogszabály szerint) .
Szerelje be az adaléktartály (2) túlfolyójának kupakját .
Csatlakoztassa az adaléktartály (1) szuszogójának gyorszáras csatlakozóját .
5 - A COMPUTER ÚJRA TÖRTÉNŐ INICIALIZÁLÁSA

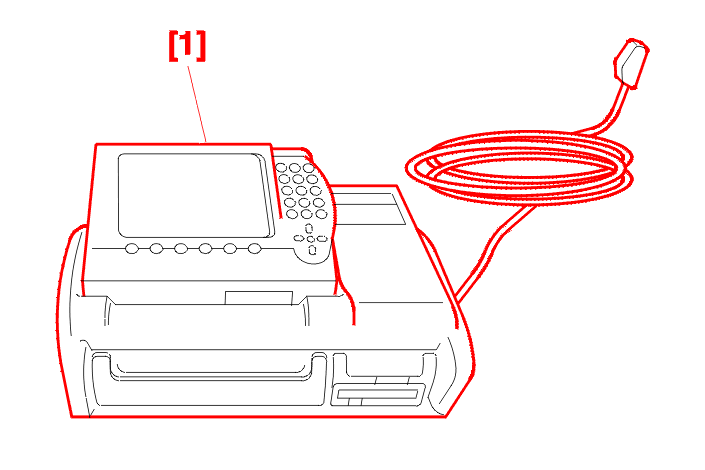

[1] Diagnosztikai készülék DIAG 2000 .
A - Nullázza le az össz - adalék mennyiséget a többfunkciós befecskendező-computerben CMM a készülék DIAG 2000 segítségével az alábbi eljárás szerint :
B - Szimulálja a tüzelőanyag - tartály feltöltését , hogy a részecskeszűrő jelzőlámpa kialudjon :
C - Ellenőrizze a részecskeszűrő állapotát a paraméterek mérésében ugyanazon a szinten , mint a vevőszolgálati beavatkozások esetében ( részecskeszűrő / adalékoló-computer ) az állapot paramétereknek ( részecskeszűrő és fap bemenet/kimenet nyomáskülönbsége) köszönhetően :
