B3CB0FK1 - 607
JELLEMZOK - MEGHÚZÁSI NYOMATÉK(OK) ELSO FUTÓMű
1 - JELLEMZOK
1 - 1 - ELSO STABILIZÁTORRÚD
| szabályos motortípus | 3FZ | XFX - 4HX - 4HZ |
|---|---|---|
| stabilizátorrúd átméroje (mm) |
24 | 23 |
1 - 2 - ELSO FUTÓMű BEÁLLÍTÁSI SZÖGE
| szabályos motortípus | 3FZ - 4HX - 4HZ - XFX | 3FZ - 4HX - 4HZ - XFX |
|---|---|---|
| sajátosságok | gumiabroncsok 225/55 R16 |
gumiabroncsok 225/50 R17 |
| H1 (mm) | 134 | 140 |
| kerékösszetartás / kerék (mm) | +0,5 ± 0,5 | +0,5 ± 0,5 |
| kerékösszetartás / kerék (°) | +0° 04' ± 3' | +0° 04' ± 3' |
| kerékdolés | -0° 15' ± 20' | -0° 15' ± 20' |
| utánfutás | +2° 30' ± 30' | +2° 30' ± 30' |
| csapterpesztés | +13° 45' ± 30' | +13° 45' ± 30' |
| kerékösszetartás : (+ pozitív kerékösszetartás ) (- negatív kerékösszetartás) ezek az értékek egy (H1) referencia-útfekvésmagasságon értendok |
||

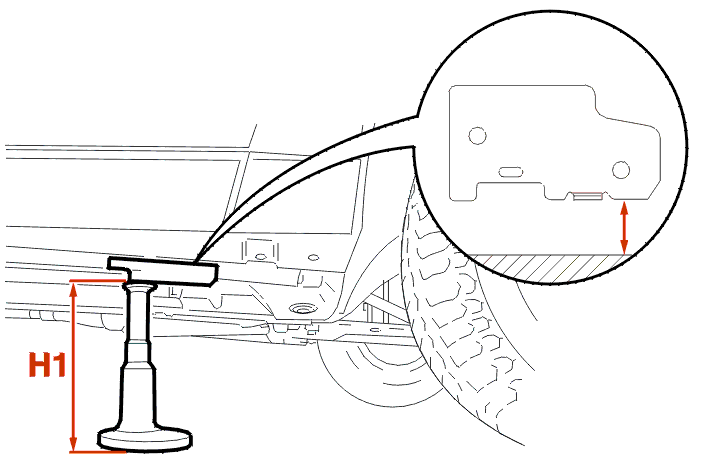

A talaj és autóemelo (alátámasztási pontja) közötti referencia-útfekvésmagasság elöl (H1) .
2 - MEGHÚZÁSI NYOMATÉKOK

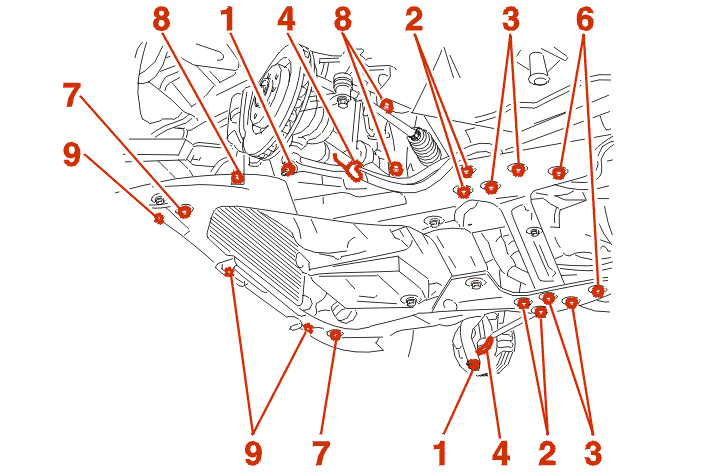

| jelölés / megnevezés | meghúzási nyomaték(ok) (m.daN) |
|---|---|

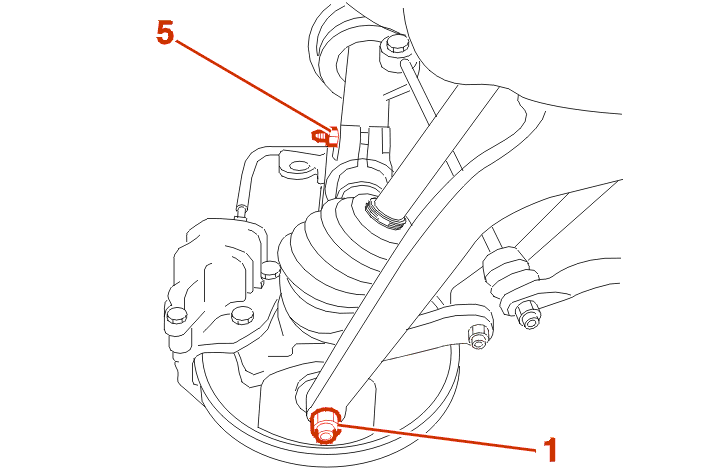

| (1) tengelycsonkgömbcsap | 4 |
| (2) első alsó lengőkar ( ) hátsó rögzítése | 4.5 |
| (3) stabilizátorrúd szilent-blokkjainak rögzítése | 12.8 |
| (4) stabilizálórúd összekötőrúdjának rögzítése ( ) | 6.5 |
| (5) tengelycsonk-csap rögzítése | 5.4 |
| (6) a motorbölcső ( ) hátsó rögzítése | 6.5 |
| (7) a motorbölcső ( ) első rögzítése | 10 |
| (8) bölcső tartórúdjainak rögzítései | 5 |
| (9) homloklap rögzítése | 2 |
