B3ED0CK1 - 607

ELLENORZÉS KORMÁNYSZERVO-NYOMÁSOK

1 - CÉLSZERSZÁM

Szerelotáska (-).0710-ZY, amely az alábbiakat tartalmazza :

• [1] manométer (-).0710-A
• [2] a manométert a csappal összeköto tömlo (-).0710-B1
• [3] a nagynyomású tömlot a csappal összeköto tömlo (-).0710-B2
• [4] a szivattyút a csappal összeköto tömlo (-).0710-B3
• [5] háromutas csap (-).0710-C
• [6] csatlakozó SAGINAW M16 X 150 (-).0710-G
• [7] csatlakozó SAGINAW M16 X 150 (-).0710-E2Z
• [8] (-).0710-H szelep tömítettségét ellenőrző záródugók

[9] Kulcs a nagynyomású csatlakozóhoz (-).0720-F .

2 - ELŐZETES MŰVELETEK

FIGYELEM : óvatosan avatkozzon be, hogy elkerülje a szennyező részecskék behatolását .

MEGJEGYZÉS : a berendezés kifogástalan mûködéséhez a folyadéknak és a hidraulikus egységeknek tökéletesen tisztának kell lenniük .

Ellenorizze :

• a szíjfeszesség
• a csovezetékek és csatlakozók állapotát

Készítse elő a [1], [2], [3], [4], [5], [6], [7] ellenőrző egységet .

Csavarja be kézzel a ( ) csatlakozókat (meghúzás nélkül) .

Akassza be a [1] szerszámot .

Szerelje ki a csavart (1) .

Csavarja le a (2) nagynyomású csővezetéket a [9] szerszám segítségével .

Távolítsa el a (2) nagynyomású csővezetéket .

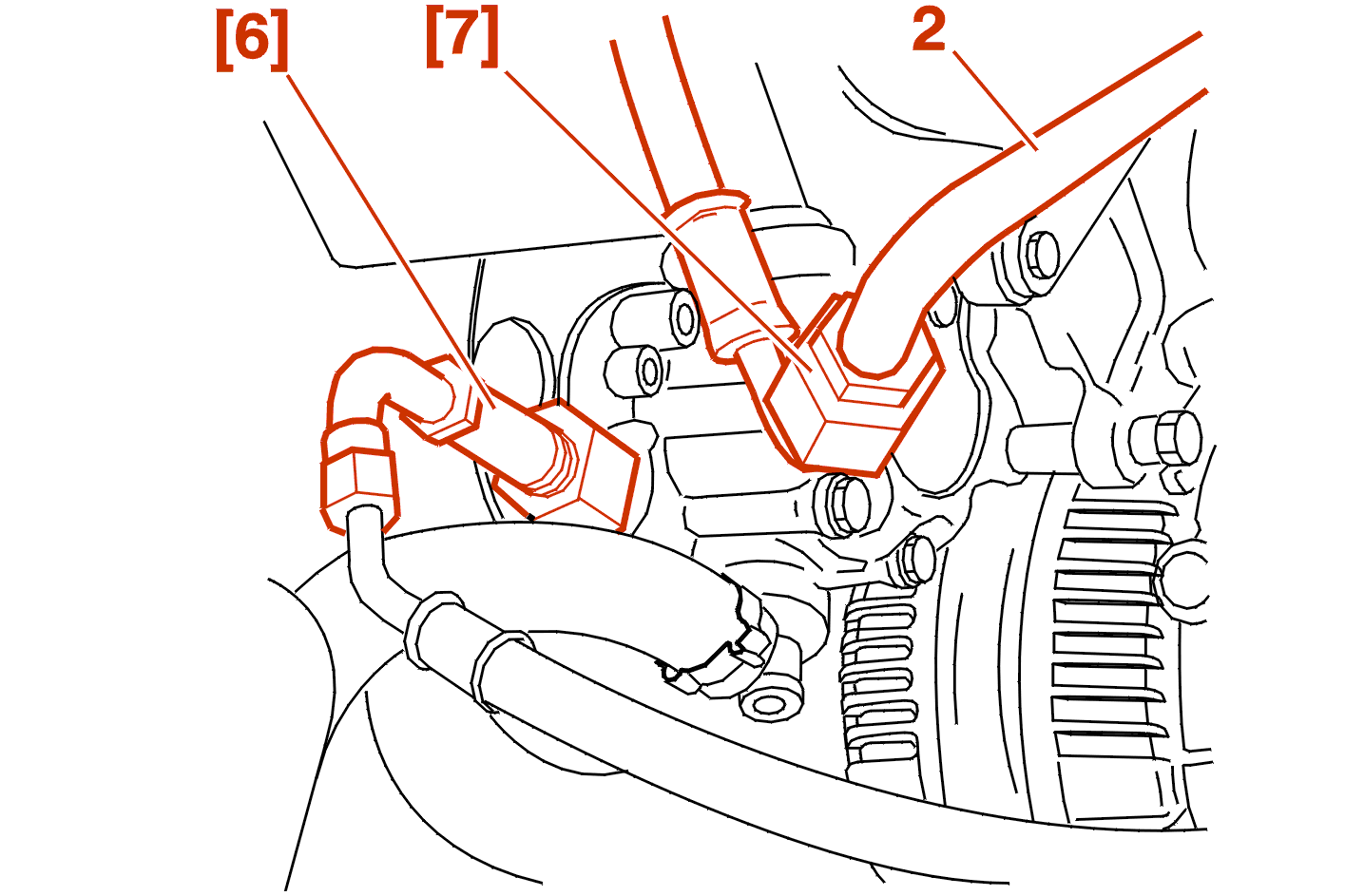

Csavarozza a [6] csatlakozót a szivattyúra .

Csavarozza a [7] csatlakozót a (2) csővezetékre .

Szorítsa meg a csatlakozókat .

Csatlakozó [6] : Meghúzási nyomatékok, 2 m.daN .

Töltse fel a 10 kormányszervo tartályt mm-rel a max jel fölött .

Nyissa ki a [ 5 ] csapot .

Indítsa el a motort (5 másodperc) .

Állítsa le a motort .

Ellenorizze :

• a szintet
• szivárgások hiányát

Indítsa el a motort .

TÖLTSE FEL A HIDRAULIKA KÖRT AZ ÚJ OLAJJAL ÉS LÉGTELENÍTSE AZT .

3 - A KORMÁNYSZERVO SZIVATTYÚ NYOMÁSÁT

Indítsa el a motort .

Zárja el a csapot [5] 7 másodpercig .

Gyorsított alapjáraton (1200 - 1500 ford./perc) a nyomásnak a következo értéken kell lennie : 100 ± 5 bar .

Alacsony a kormányszervo szivattyú nyomás :

• cserélje ki a hidraulika szivattyút

Megfelelő kormányszervo szivattyú nyomás :

• ellenőrizze a szelep tömítettségét

4 - A SZELEP TÖMÍTETTSÉGÉNEK ELLENŐRZÉSE

Szerelje ki a meghajtóegység alatti védőlemezt .

Szerelje ki a kormányszervo hőterelő lemezének két (3) rögzítőcsavarját .

Távolítsa el a kormányszervo hőterelő lemezét .

Lazítsa meg a kormányszervo munkahengerének (4) csatlakozóit .

Kösse ki a szelepről a munkahenger két (5) tápláló csővezetékét, és távolítsa el őket .

Szerelje a szelepre a 2 dugókat [8], Meghúzás 0,8 m.daN-ra .

Mozgassa lassan ütközéstol ütközésig a kormányt, hogy leürítse a munkahengert .

Töltse fel az olajszintet .

Nyissa ki a [ 5 ] csapot .

Indítsa el a motort .

Tartsa a motorfordulatszámot gyorsított alapjáraton .

Tartsa meg a kerekeket ütközésig elfordítva egyik oldalon, majd a másik oldalon .

A nyomásnak szabályozódnia kell : 100 ± 5 bar .

A nyomás megfelelő :

• cserélje ki a kormánymű mechanizmust

A nyomás az alábbi értékek alatt van :

• cserélje ki az elosztószelepet

Javítsa ki a tüzeloanyagkört .

Meghúzási nyomatékok :

• a nagynyomású csatlakozót a szivattyún : 2 m.daN
• a munkahenger tápellátó csövének ( 5 ) rögzítését a szelepen vagy a munkahengeren : 0,8 m.daN

LÉGTELENÍTSE A HIDRAULIKUS KÖRT .
