B3FD3NK1 - 607

ELLENORZÉS VÁKUUMKÖR

1 - CÉLSZERSZÁM

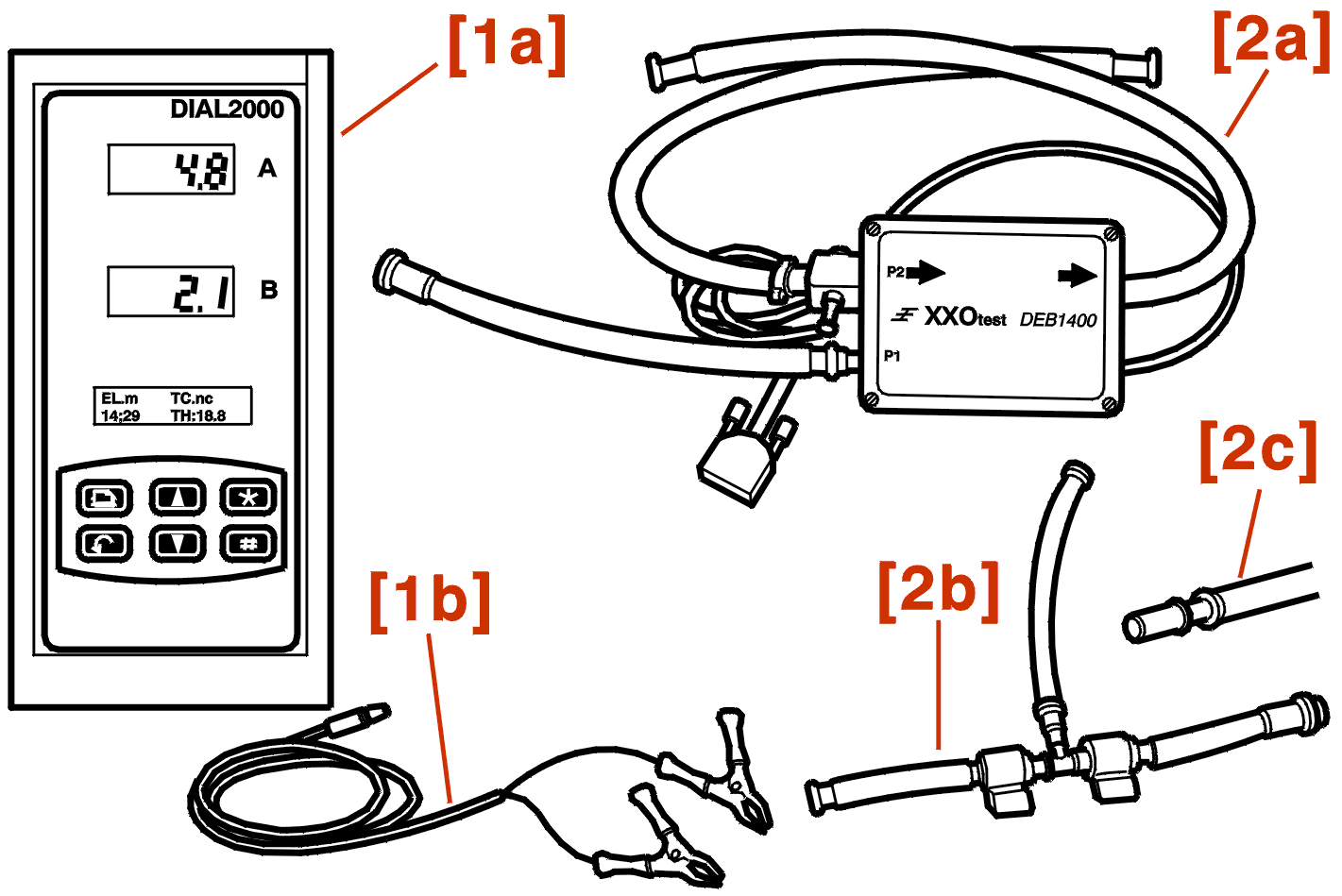

[1] Szerszámláda DIAL 2000 :

• [1a] DIAL 2000 egység (jelölés 1A)
• [1b] DIAL 2000 tápellátó zsinór (jelölés 1B)

[2] Szerszámláda DEBI 2000 :

• [2a] hozam/nyomás érzékelő (jelölés 2A)
• [2b] 2 szelepes csatlakozó (jelölés 2N)

2 - KISZERELÉS

Szerelje ki :

• a akkumulátor-burkolatot
• az akkumulátort
• az akkumulátorteknot

3 - CSATLAKOZÁS

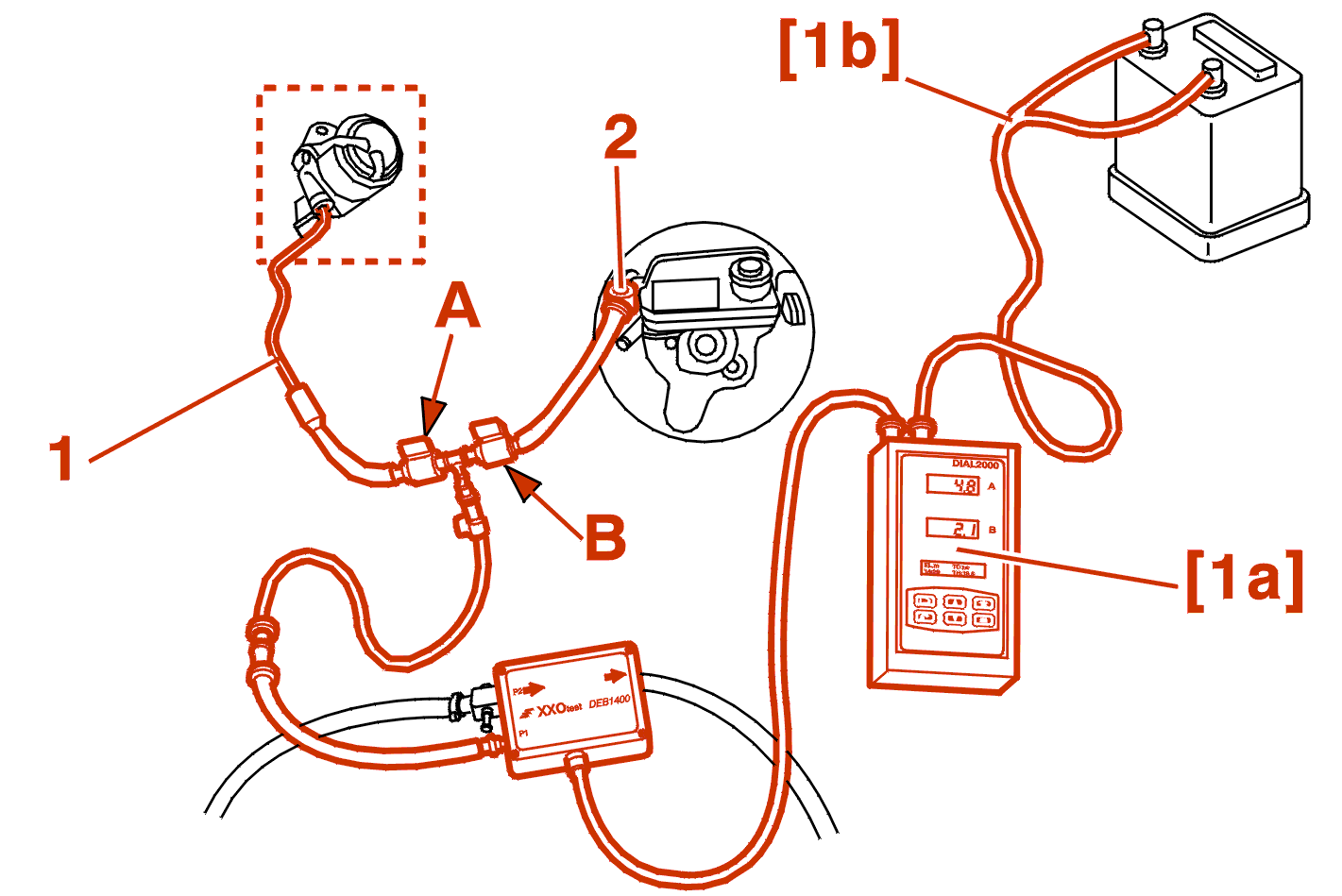

Kösse ki a (1) szervocsövet a (2) visszacsapószelepről .

Szerelje fel :

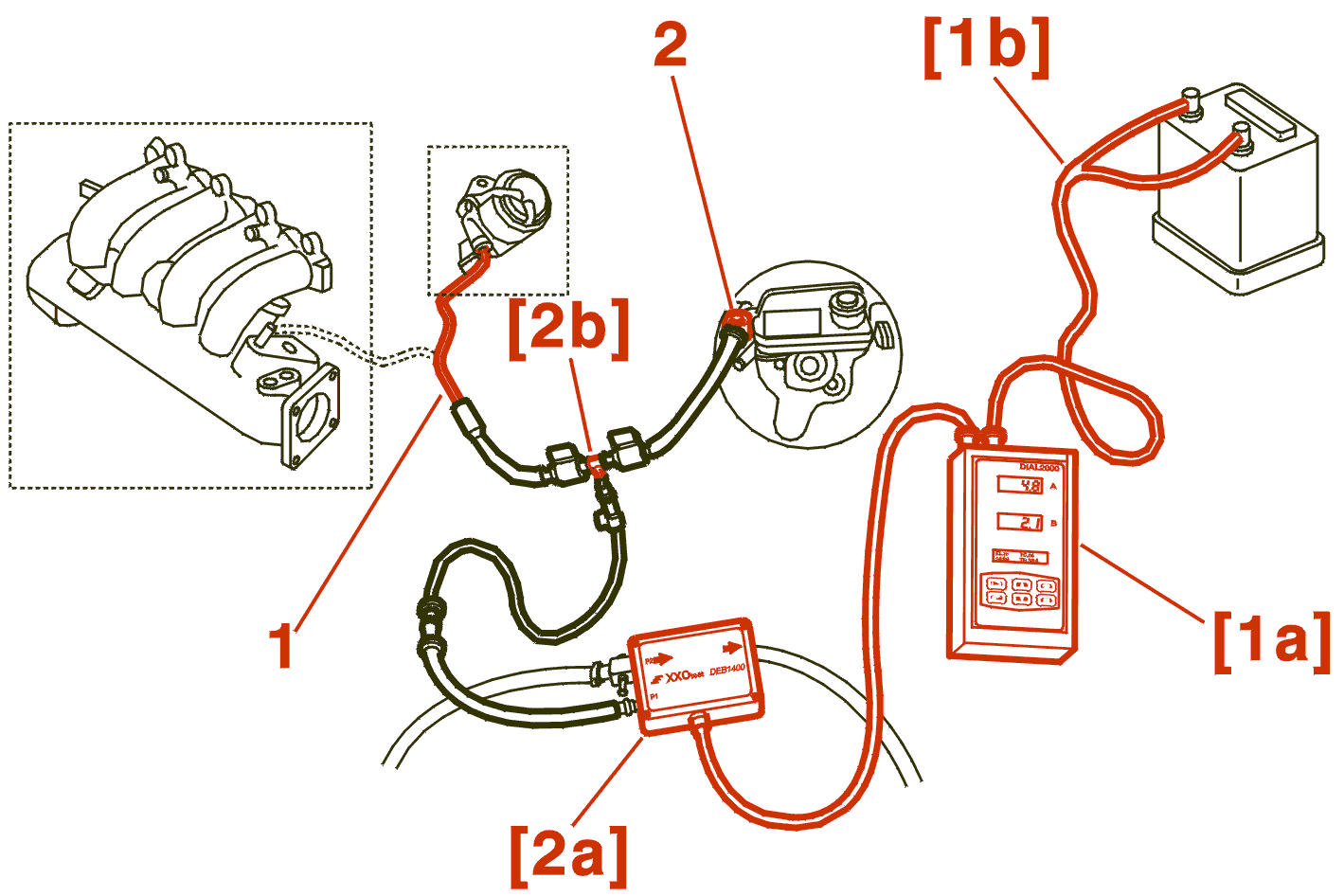

• a 2 csatlakozója a [2b] szelepeknek a (2) visszacsapó szelep és a (1) szervocsővezeték kimenete között
• a [ 2a ] szerszámot
• a [1a] - [1b] szerszámokat

4 - ELŐZETES MŰVELETEK

Ellenorizze :

• a csovezetékek és csatlakozók állapotát
• bilincsek meghúzását

FIGYELEM : a fékrásegítő kör leválasztása céljából, szorítsa el a csatlakozó berendezésekkel összekötő csővezetékeket (mágnesszelepek) .

Megjegyzés : A megadott értékek relatív nyomások .

A ellenőrzést meleg motornál kell elvégezni .

Állítsa le a motort .

Győződjön meg arról, hogy a 2 csatlakozó [2b] szelepe nyitva vannak-e .

Nyomja meg kb. tízszer a fékpedált, hogy beállítsa az atmoszférikus nyomást a fékrásegítőben .

Válassza ki a menüt : Fékszervo a [1a] szerszámon ; Érvényesítse (Lásd a használati utasítást) .

5 - FÉKRÁSEGÍTŐ TÖMÍTETTSÉGÉNEK ELLENŐRZÉSE

Motor alapjáraton : Várja meg a nyomás stabilizálódását .

Egyidejűleg :

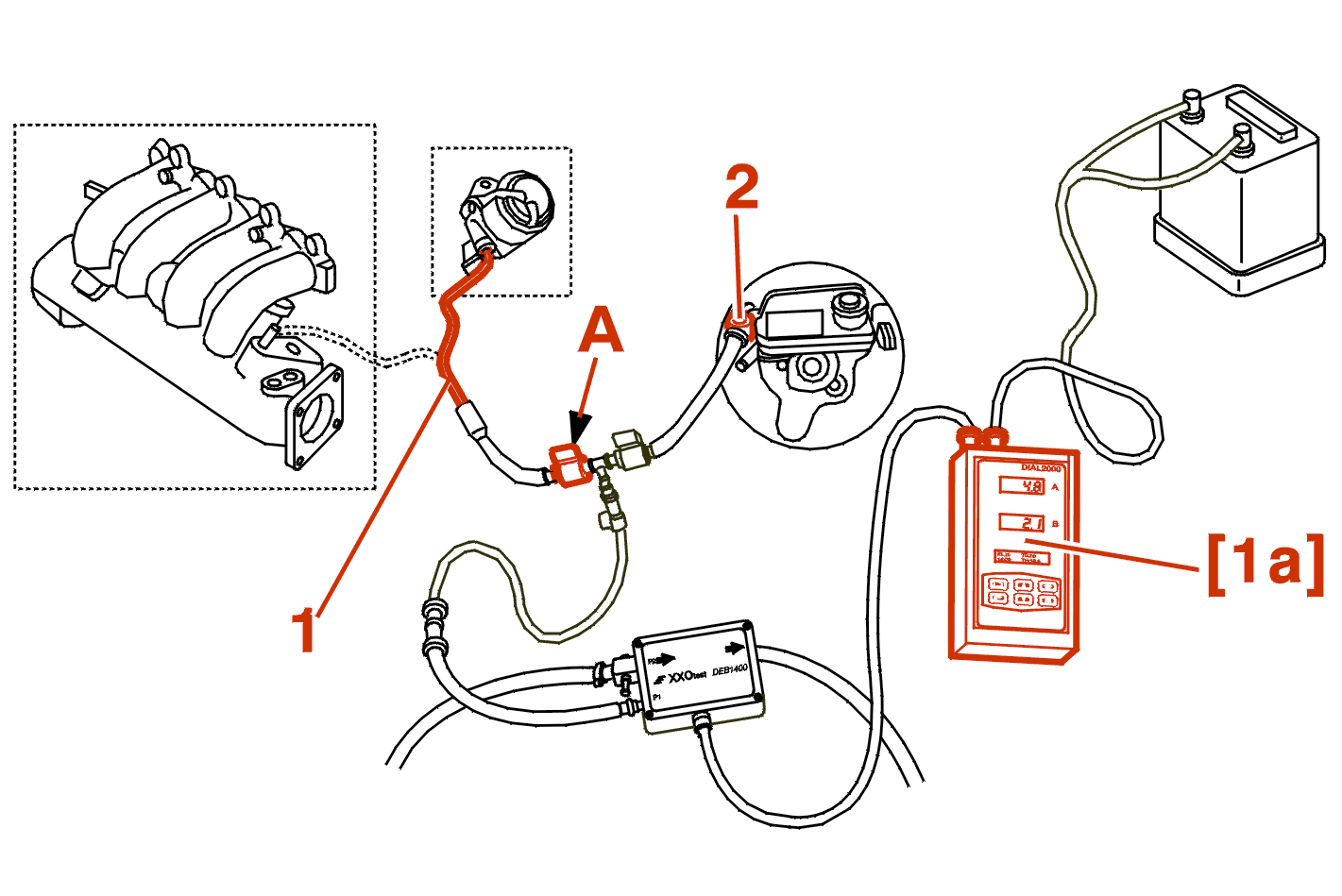

• zárja el a (A) szelepet
• nullázza le a [1a] szerszám alapidejét

ELOÍRÁS : ne nyomja meg a fékpedált .

Állítsa le a motort .

Ellenőrző érték :

• nyomásváltozás : kisebb vagy egyenlő 0,03 bar-ral 15 másodperc alatt

Ha az érték megfelelő :

• dízelmotor(ok) : ellenorizze ; a vákuumszivattyút
• benzinmotorok : cserélje ki a csövet (1)

Ha az érték nem megfelelő :

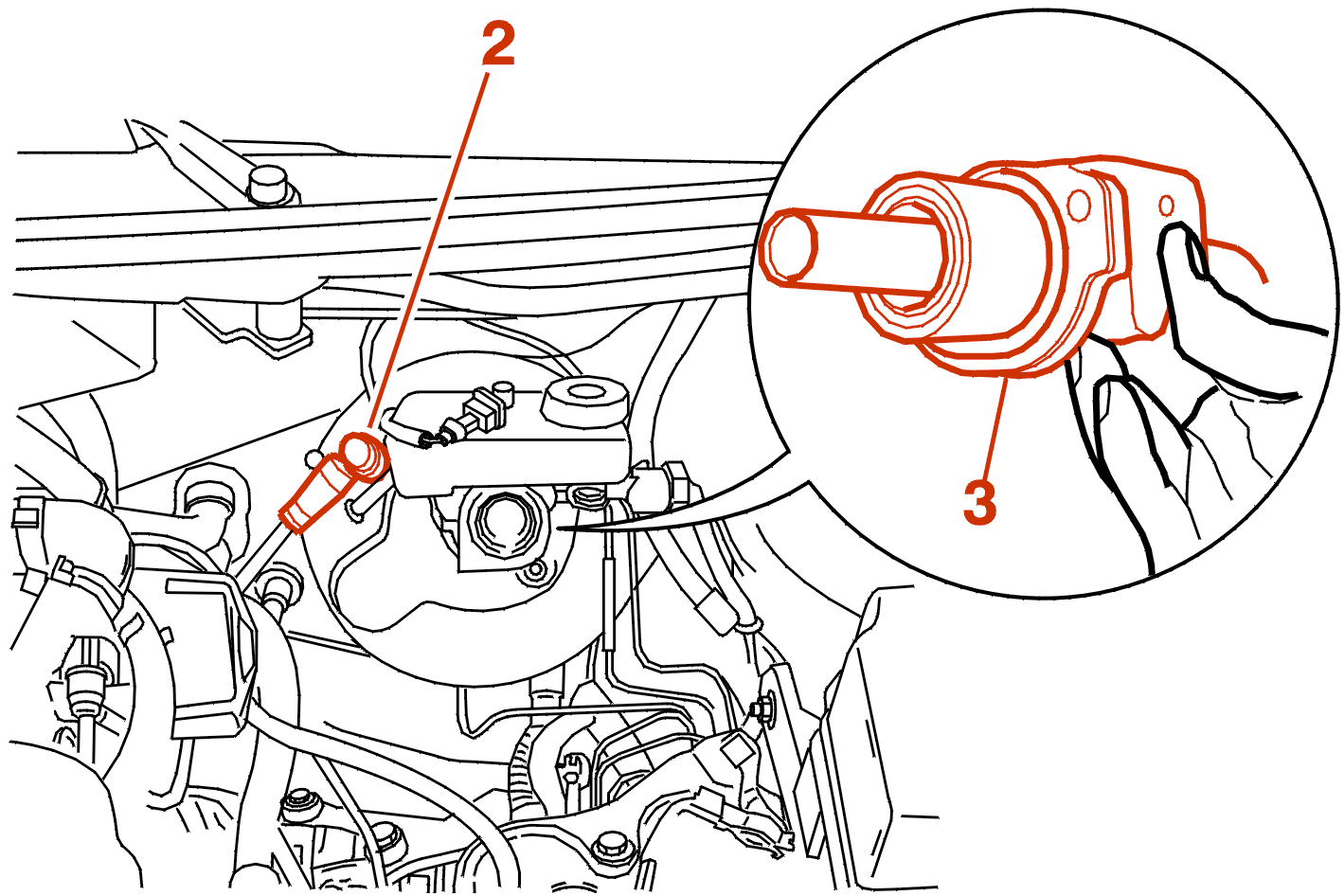

• ellenorizze : a tömítés meglétét (3)
• ellenorizze : főfékhenger meghúzását a fékrásegítőn : meghúzási nyomaték: 2 m.daN
• cserélje ki a (2) visszacsapó szelepet

Végezze el újra a ellenőrzést .

Ha az érték nem megfelelő :

• cserélje ki a fékrásegítőt

6 - VÁKUUMSZIVATTYÚ NYOMÁSÁNAK ELLENŐRZÉSE

MOTOR DW12TED4

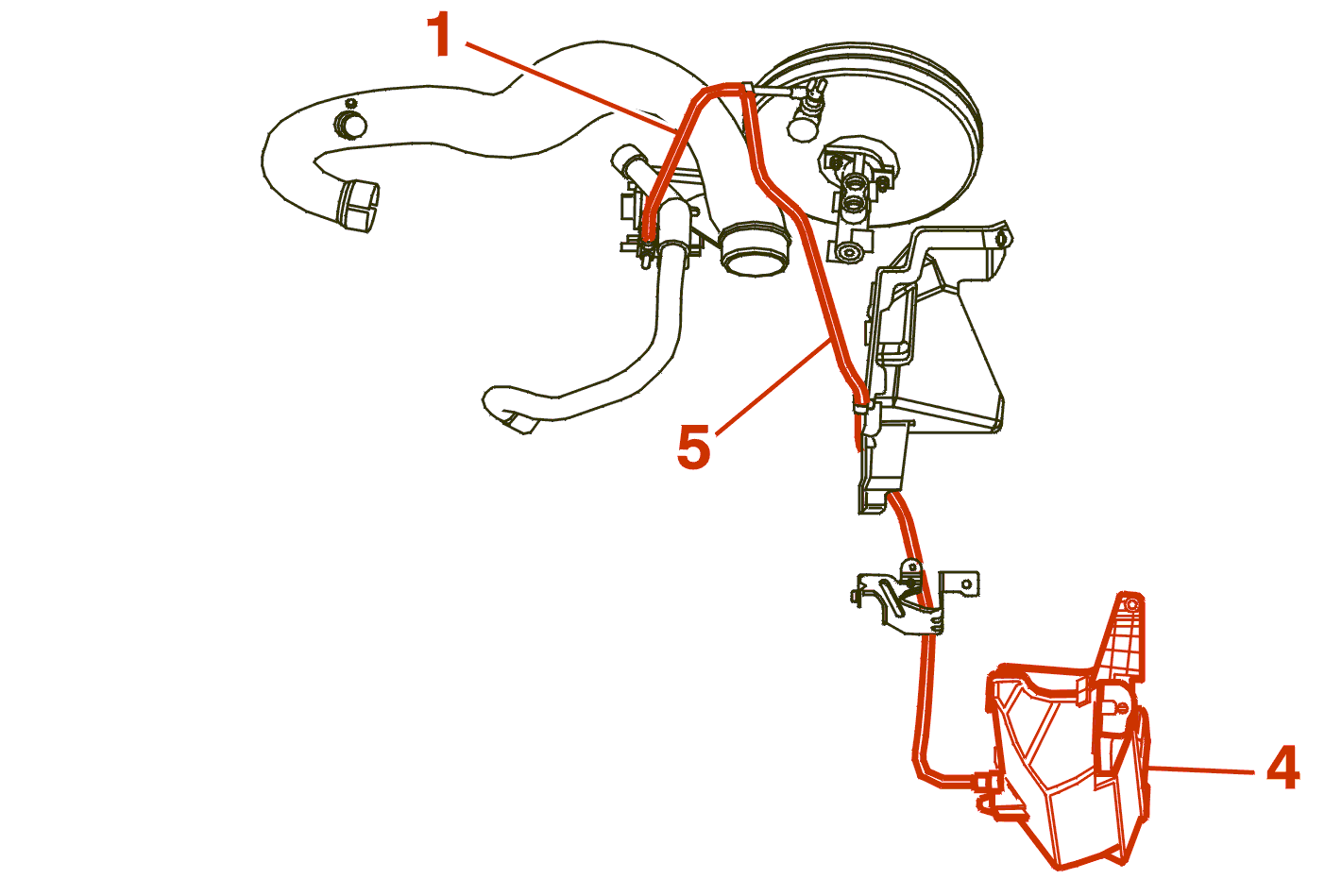

Bizonyos gépjárművek rendelkeznek (4) vákuumtartállyal, amely a (1) szervocsővezetékkel párhuzamosan van bekötve .

A vákuumtartály a bal első kerékdobba van telepítve .

Kösse le a (5) csővezetéket a (1) csővezetékről .

Kössön egy NAUDER T 7050 típusú kézi vákuumszivattyút a (5) csővezetékre .

Ellenorizze a tömítettséget .

Ha nem megfelelő, cserélje ki a (5) vagy (4) meghibásodott alkatrészeket .

MINDEN TIPUS

Nyissa ki a (A), (B) szelepeket .

Nyomja meg kb. tízszer a fékpedált, hogy beállítsa az atmoszférikus nyomást a fékrásegítőben .

Zárja el a (A) szelepet .

Nullázza le a [1a] szerszám alapidejét .

Indítsa el a motort ; Alapjárati fordulatszám .

Nyissa ki a (A) szelepeket .

Ellenőrző érték :

• - 1 ≤nyomás (bar) ≤ - 0.8 30 másodpercen belül

Ha az érték nem megfelelő :

• cserélje ki a csövet (1)

Végezze el újra a ellenőrzést .

Ha az érték nem megfelelő :

• cserélje ki a vákuumszivattyút

Javítsa ki a tüzeloanyagkört .

MEGJEGYZÉS : ha megfelelőek az ellenőrzési értékek és a gépjárművön továbbra is megjelennek a rendellenes működés jelei, ellenőrizze a vákuumkörre csatlakozó, egyéb berendezések tömítettségét (használja a NAUDER T 7050 típusú kézi vákuumszivattyút) .
