C5JG10F1 - 607
CSERE VEZETŐOLDALI LÉGZSÁK
1 - KISZERELÉS
ELOÍRÁS : ALKALMAZZA A KÖZPONTI LÉGZSÁK RENDSZER ÜZEMEN KÍVÜL TÖRTÉNŐ HELYEZÉSÉT .
Szerelje ki az oldalsó alsó burkolatot (Vezetooldalon) .

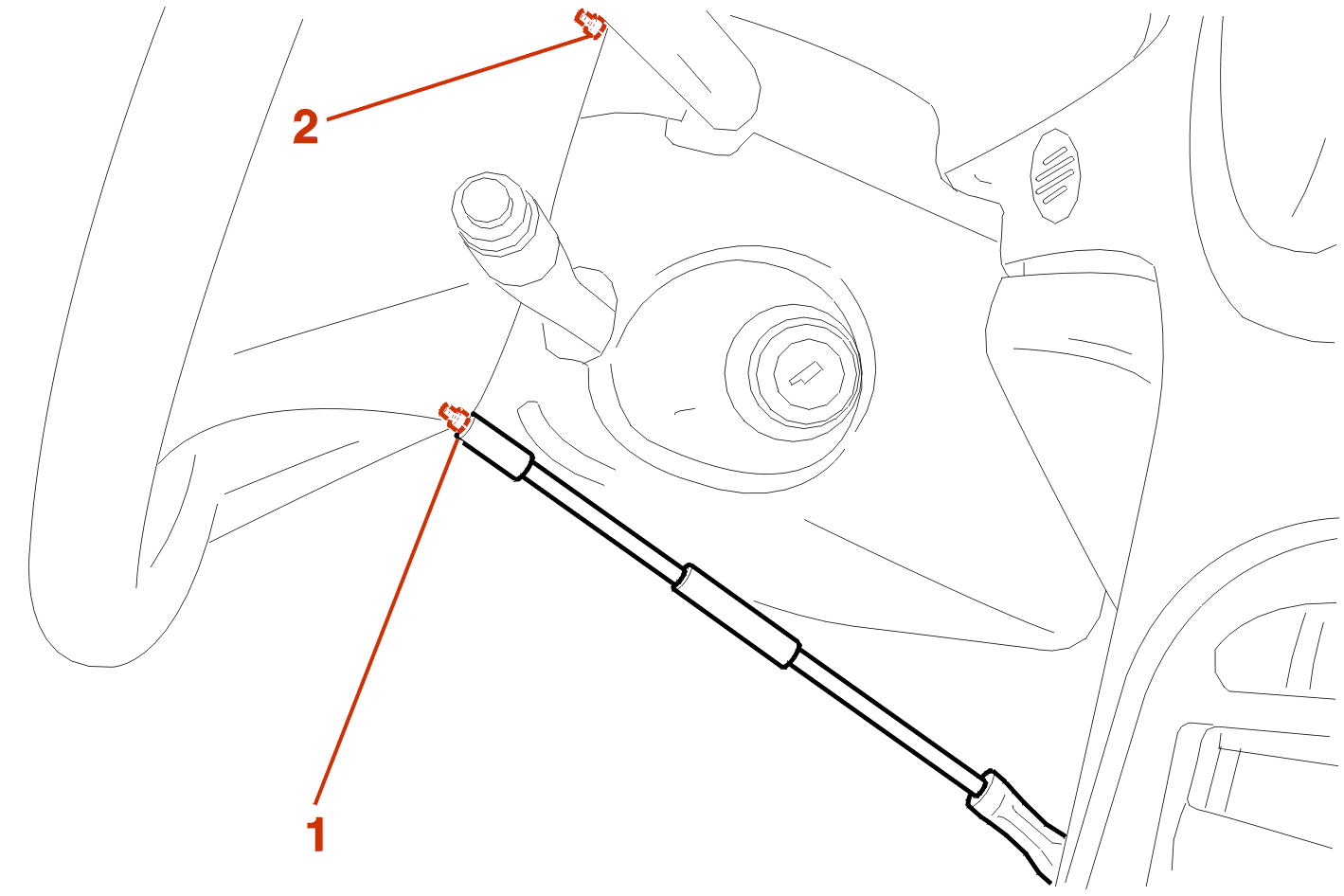

Állítsa a kormánykereket függőleges helyzetbe , hogy hozzáférhetővé tegye a (1), (2) rögzítőcsavarokat .
Szerelje ki a csavarokat (1), (2) .
Húzza meg finoman maga felé a légzsákot .

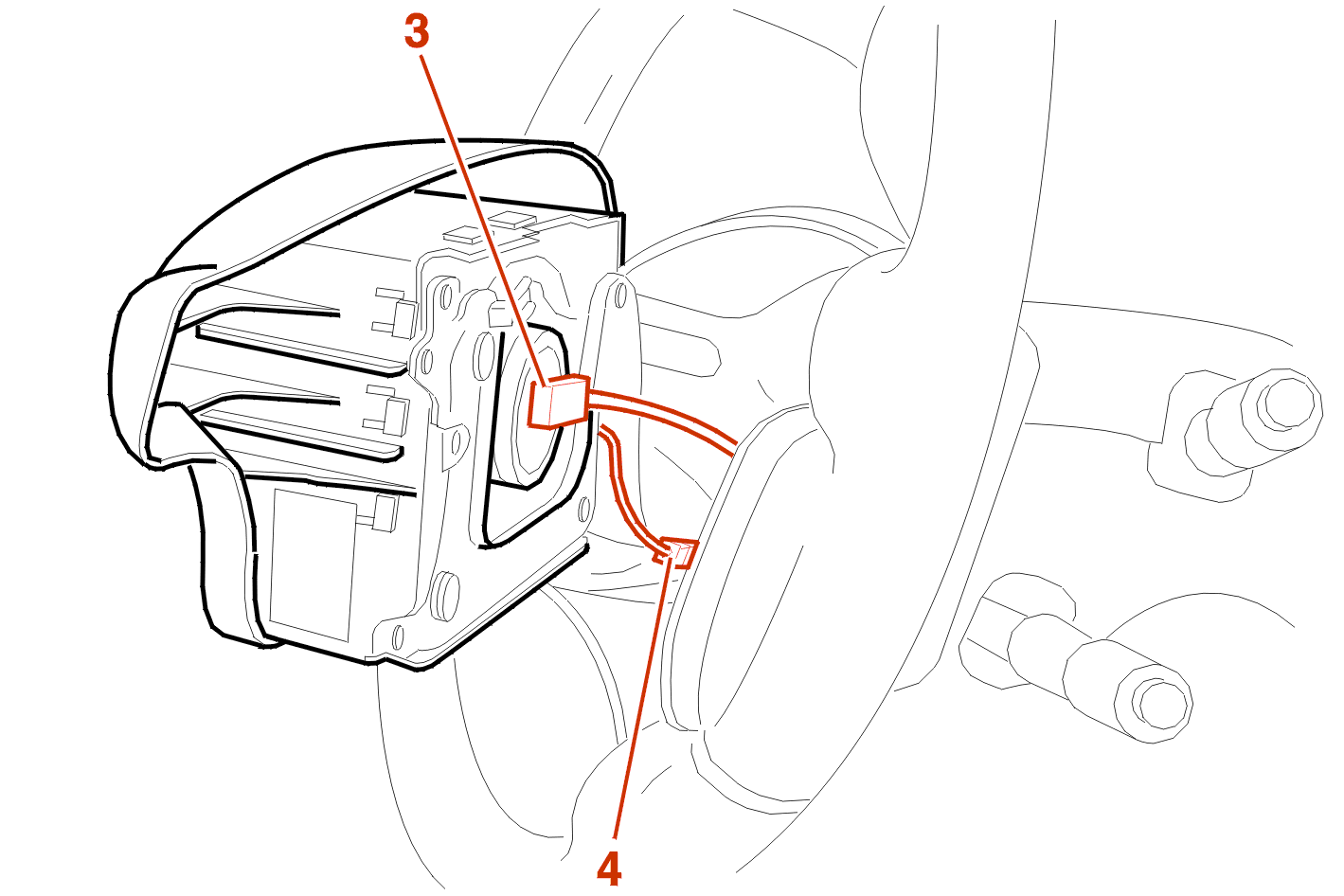

Kösse ki a csatlakozót (3), (4) .
Szerelje ki a kormánykerékmodult .
Biztonsági okok miatt szerelje ki felfelé húzva a légzsákot és helyezze el a generátorára támasztva .

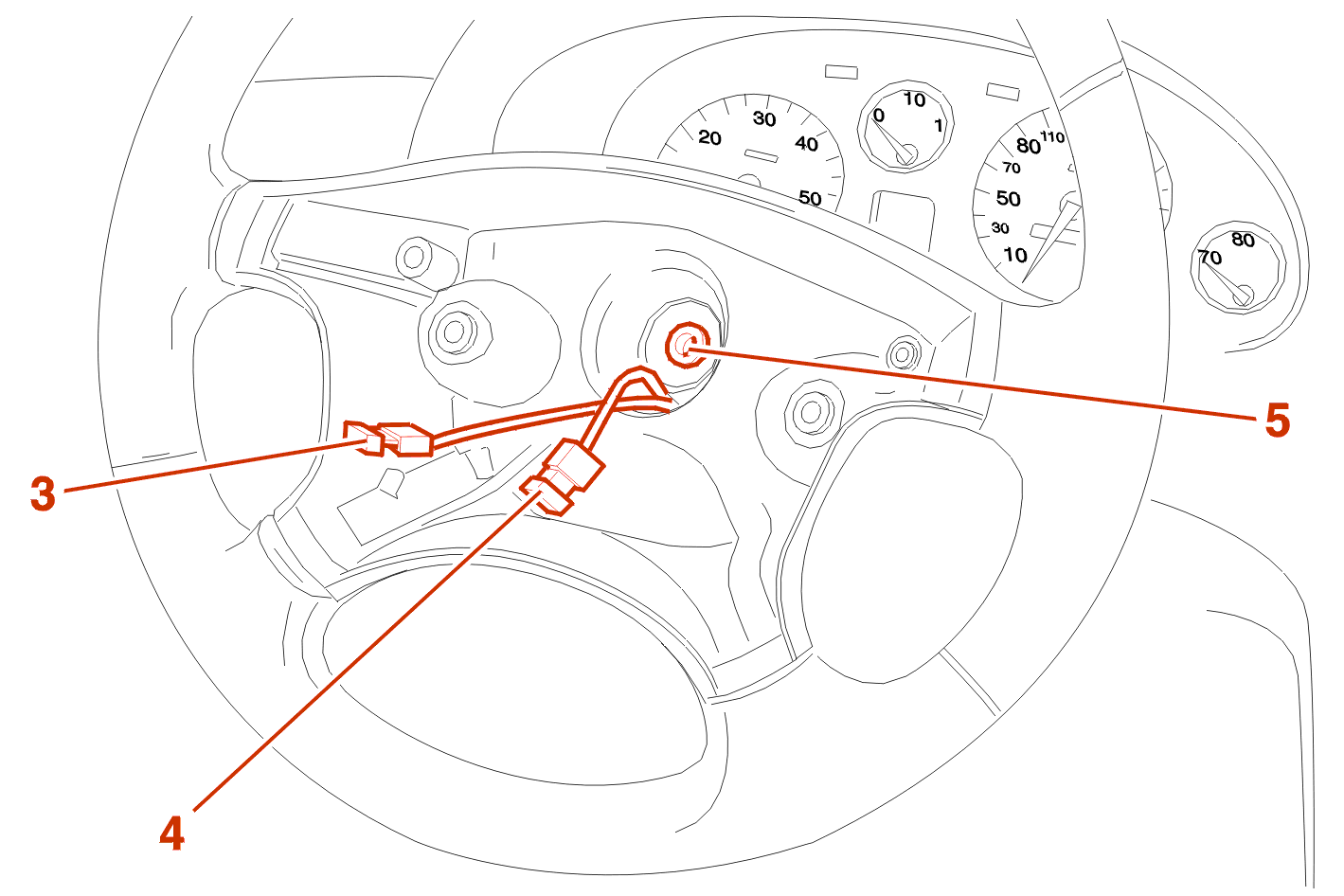

Lazítsa meg néhány menettel a (5) rögzítést .
Mozdítsa ki a kormánykereket a hornyaiból megütögetve kézzel a kerületeit .
Szerelje ki :
FIGYELEM : vigyázzon arra , hogy ne tépje ki a (3), (4) csatlakozókat a kormánykeréken keresztül történő átvezetésük során .

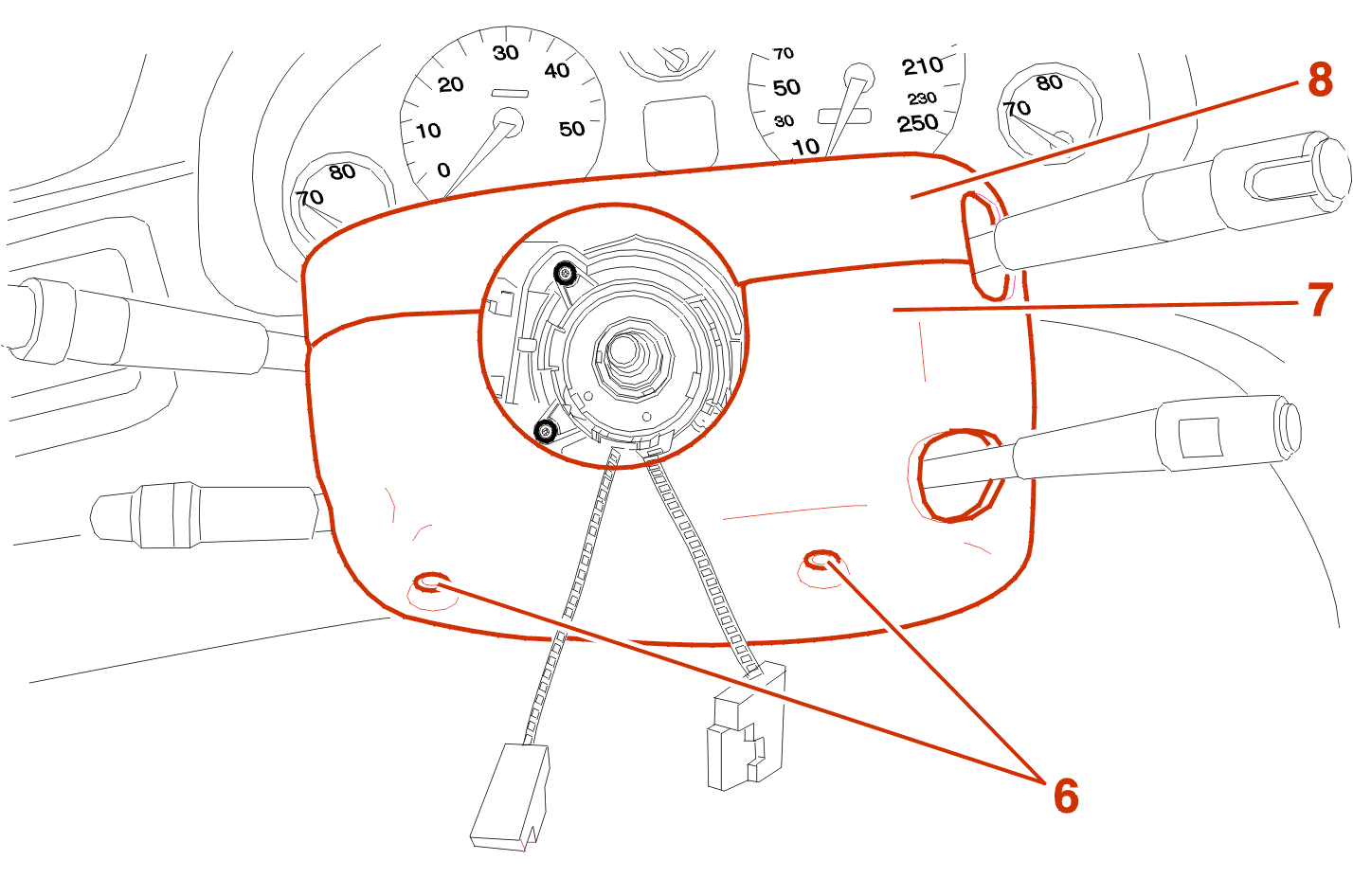

Szerelje ki :

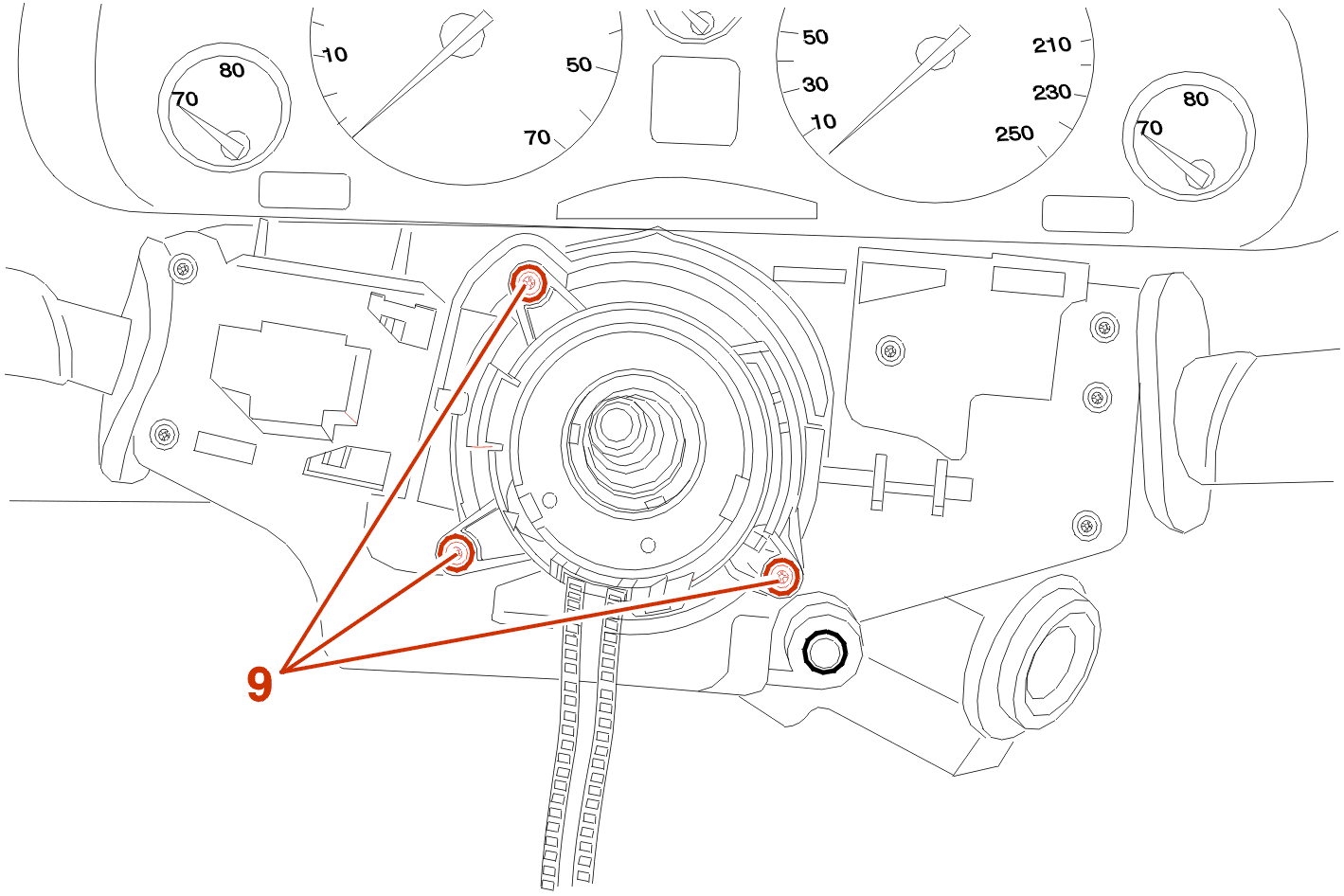

Szerelje ki a ( 9 ) rögzítőelemeket .

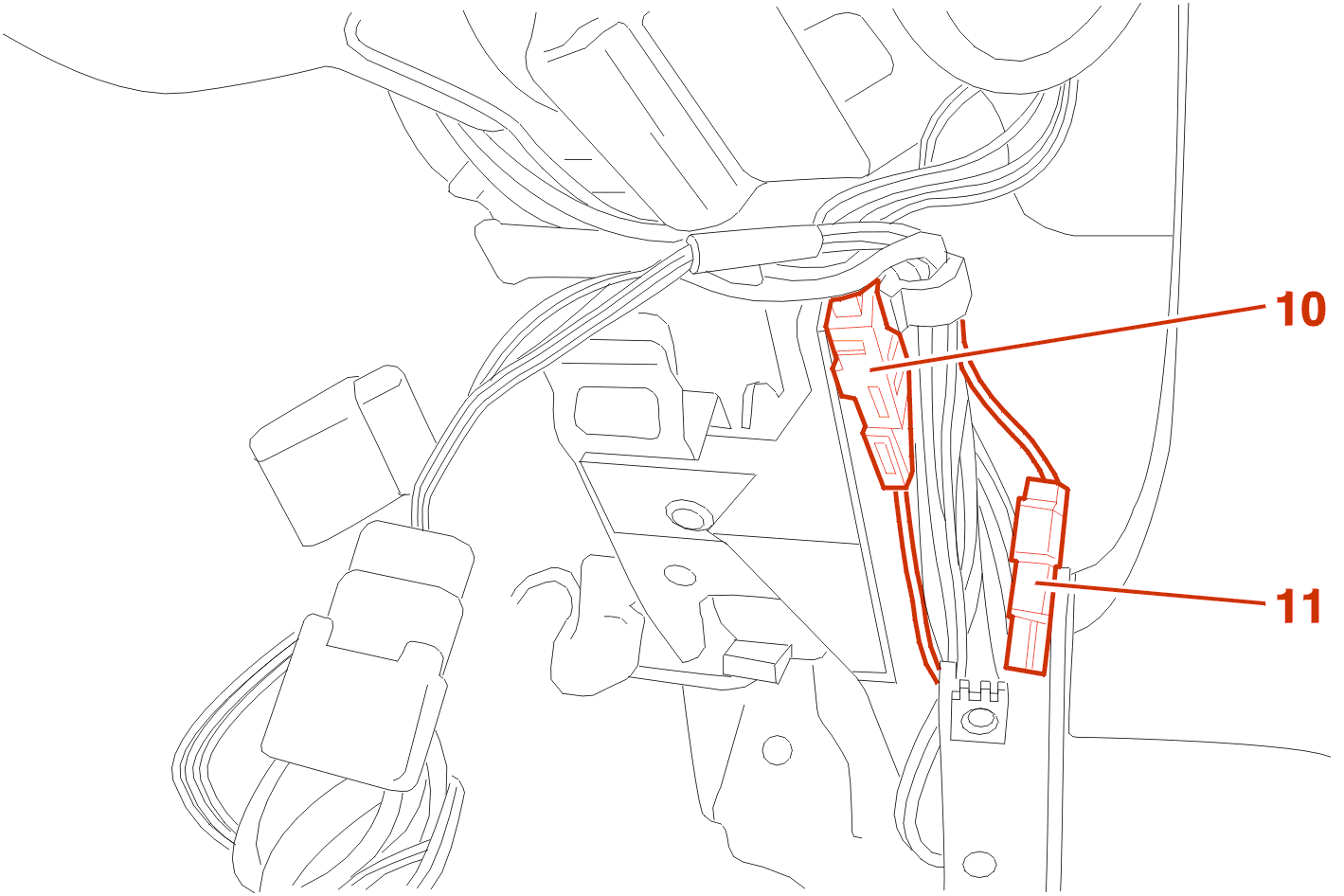

Szabadítsa ki, majd kösse ki a tartóból a (10) csatlakozót .
Kösse ki a csatlakozót (11) .
Szabadítsa ki a csatlakozót a vezetékkötegeket elvezetve .
Szerelje ki a ( ) forgóérintkezőt .
2 - BESZERELÉS
Járjon el a kiszerelési műveletekkel ellentétes sorrendben .
Húzza meg a kormánykereket 3.3 m.dan - ra .
Húzza meg a csavarokat (1) 0.8 m.daN-ra .
FIGYELEM : a kormányoszlop burkolatok és a modul beszerelése előtt , ellenőrizze a vezetékköteg megfelelő elhelyezkedését mozgatva a kormánykereket .
ELOÍRÁS : ALKALMAZZA A KÖZPONTI LÉGZSÁK RENDSZER ÜZEMBE HELYEZÉSI ELJÁRÁSÁT .
2 - 1 - AZ ÉRINTKEZŐ SZABAD ÁLLAPOTBA TÖRTÉNŐ BEÁLLÍTÁSA
Ellenőrizze , hogy a kerekek egyenesen állnak - e .
Forgassa a lapot úgy , hogy a háromszög elrendezésű jelölőpontok szemtől - szemben legyenek vagy a jelölő vonalak egyvonalban legyenek ( a forgóérintkező típusától függően ) .

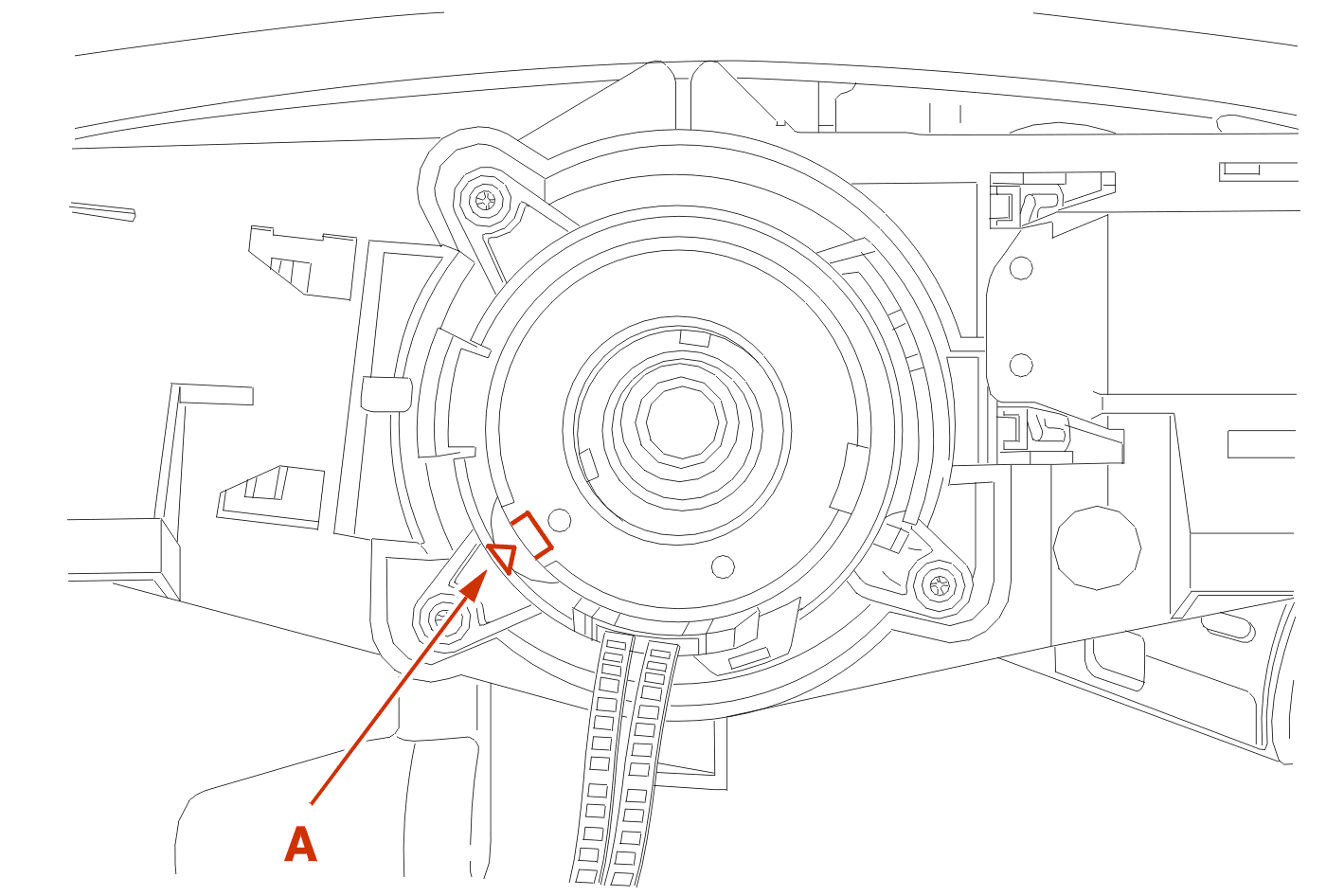

(A) : A felső lap jelölésének szemben kell lennie az alsó lap jelölésével .
ELOÍRÁS : a légzsák modul beszerelés előtt ellenőrizze , hogy a csatlakozó reteszelése a gyújtószerkezeten megfelelő - e .
Ellenőrizze a légzsák jelzőlámpa működését .
FIGYELEM : a forgóérintkező cseréje során , vegye ki a felső lapot helyzetében megtartó kulcsot , miután beszerelte azt a vezérlőkapcsolóra .
