C4DG0DK1 - 607

STACCO-RIATTACCO MODANATURA DEL PADIGLIONE CON SPORTELLO

1 - ATTREZZATURA

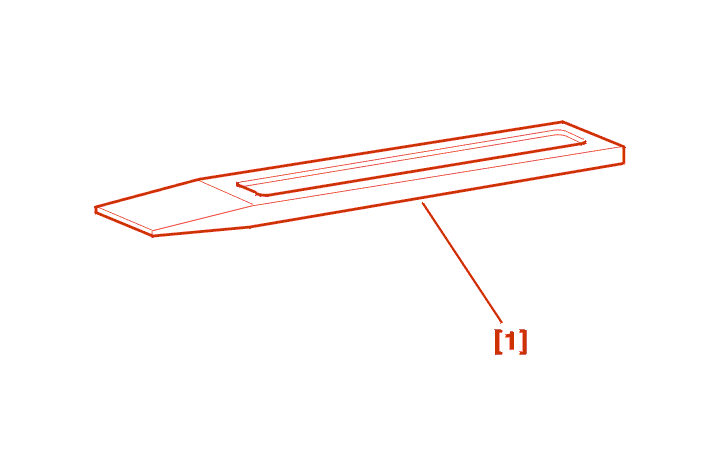

[1] : Attrezzo di smontaggio rivestimento (Riferimento officina (-).1349-H) .

2 - SMONTAGGIO

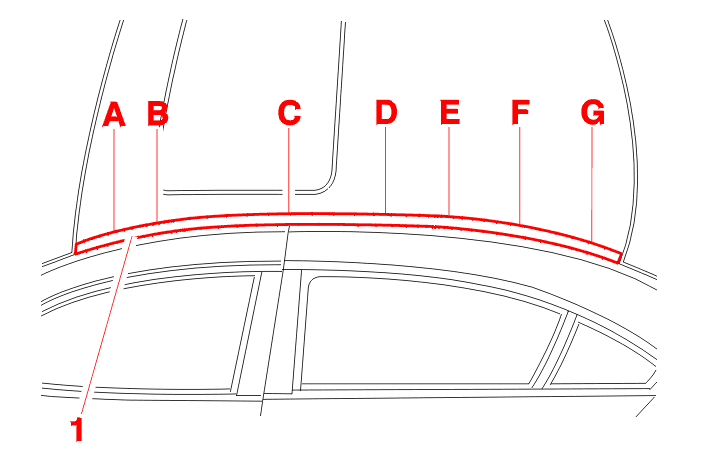

Usando un nastro adesivo, contrassegnare i punti di aggancio A, B, C,D, E, F, G, per non deteriorare la modanatura durante lo smontaggio .

Disposizione dei punti di fissaggio (a partire dallo spigolo anteriore del padiglione) :

• A : 105 mm
• B : 225 mm
• C : 550 mm
• D : 765 mm
• E : 935 mm
• F : 1150 mm
• G : 1305 mm

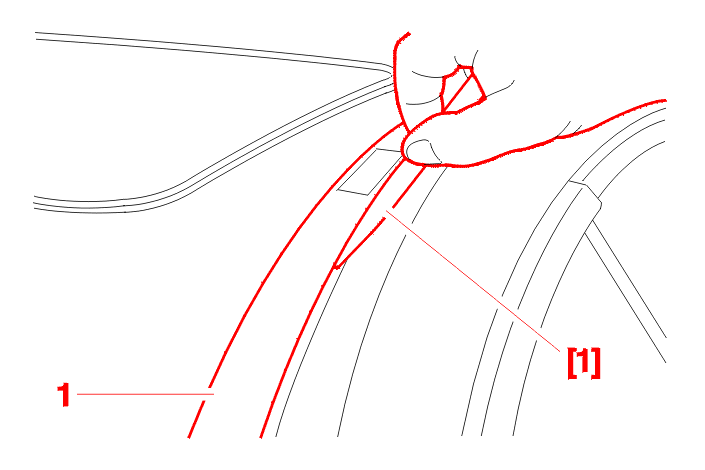

Usando l'attrezzo [1], sganciare la modanatura (1) del padiglione nei punti A, B, C, D, E, F, G, cominciando dalla parte anteriore del veicolo .

Smontare : La modanatura (1) del padiglione .

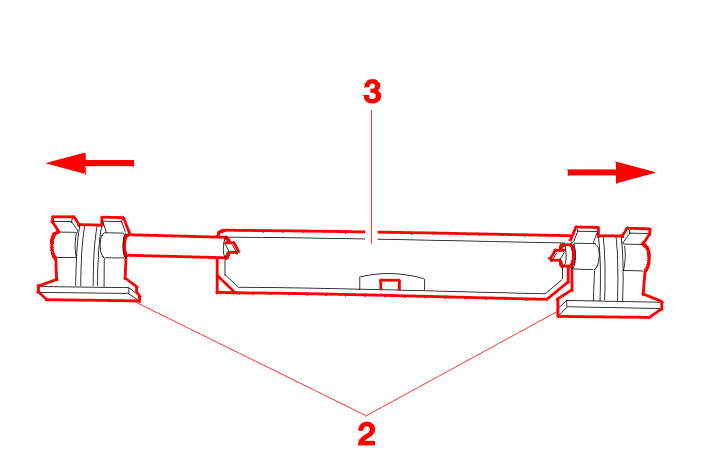

Usando un cacciavite, sganciare le due cerniere (2) .

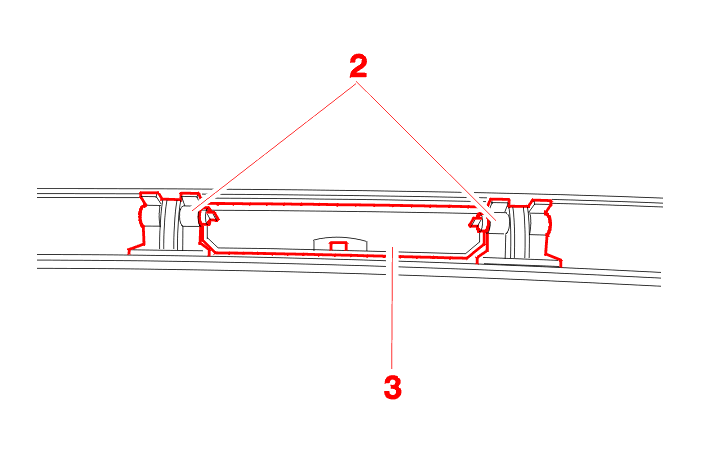

Smontare l'insieme sportello (3) con le sue cerniere (2) .

Tirare sulle cerniere (2) per sganciarlo dagli assi .

Smontare lo sportello (3) di accesso agli attacchi filettati dei fissaggi delle barre del tetto .

3 - RIMONTAGGIO

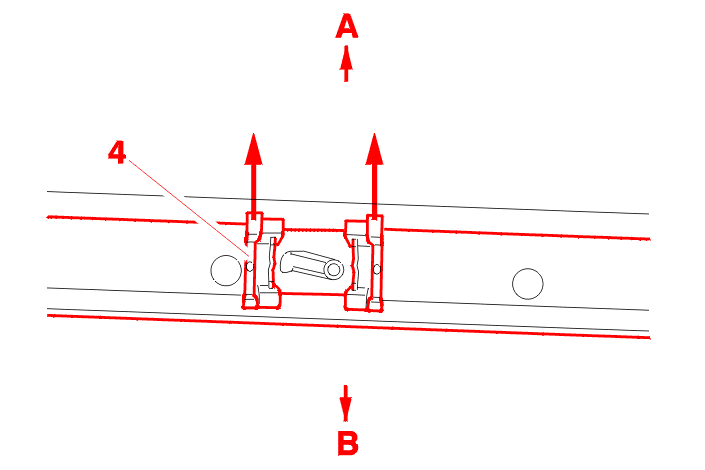

A : Padiglione .

B : Lato scocca .

Controllare lo stato dei ganci di fissaggio (4) .

IMPERATIVO : se un gancio è deteriorato, sostituirlo e controllare il corretto posizionamento dei ganci (in battuta contro il padiglione) .

Poiché questi ganci sono identici, durante il montaggio, rispettare il riferimento colore posto sotto il gancio :

• lato destro, riferimento verso il davanti
• lato sinistro, riferimento verso il dietro

Durante il montaggio della modanatura del padiglione, fare attenzione a riposizionare correttamente le guarnizione sulle due estremità di quest'ultimo .
