C5DG0KK1 - 607

STACCO-RIATTACCO BRACCIO DEL TERGICRISTALLO ANTERIORE

1 - ATTREZZATURA

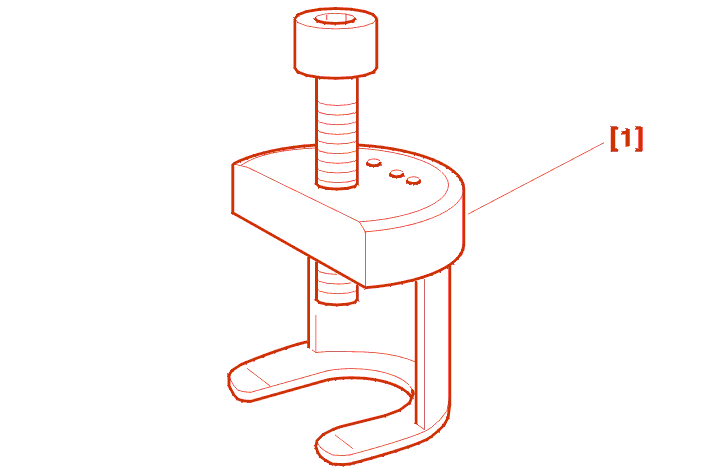

[1] Estrattore del braccio del tergicristallo (Riferimento officina (-).1335) .

2 - SMONTAGGIO

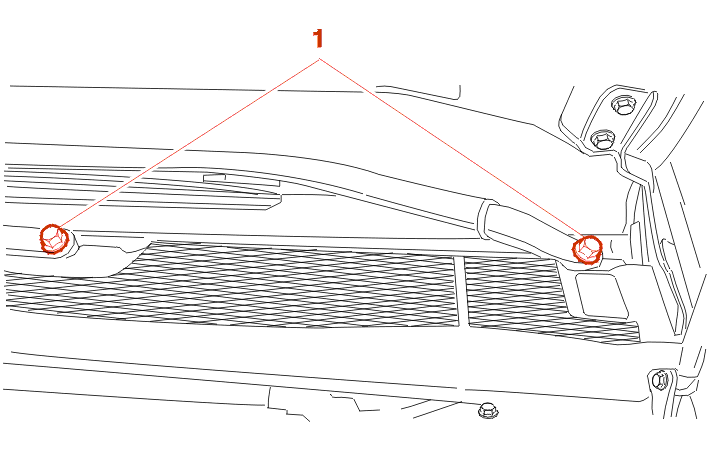

Togliere il dado di fissaggio (1) del braccio del tergicristallo .

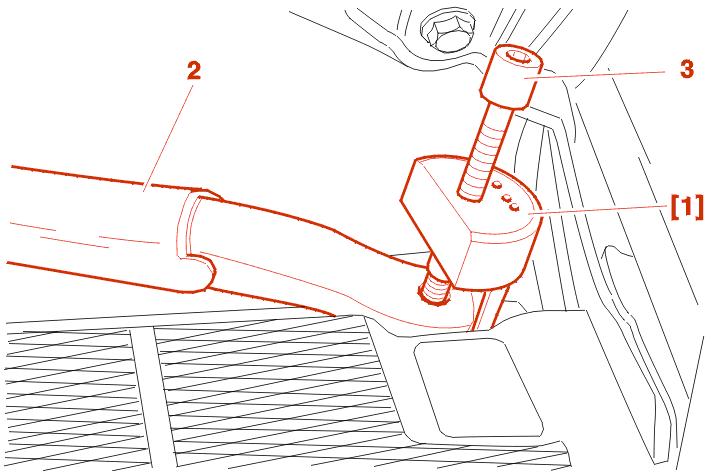

Usando l'attrezzo [1], estrarre il braccio del tergicristallo (2), agendo sulla vite (3) .

Smontare il braccio .

3 - RIMONTAGGIO

Durante il montaggio, fare attenzione ad allineare l'estremità del tergicristallo (spazzola) con il riferimento sulla serigrafia del cristallo del parabrezza .

Serraggio del dado (1) :1,0 ± 0,25 m.daN .
