B1BBM7K1 - 607 SILNIK EW10J4

USTAWIENIE SILNIKA

1 - OPIS

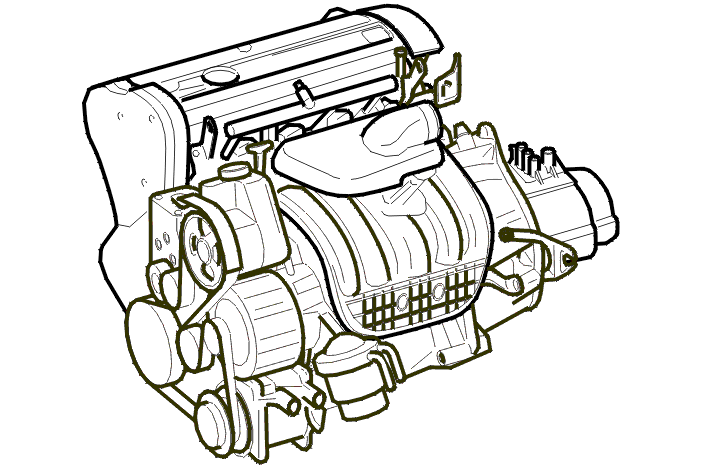

Nowy silnik : Silnik EW10J4 .

Silniki EW zastępują stopniowo silniki XU .

Cechy szczególne :

• 4 cylindry w linii - 16 zawory
• 2 wałki rozrządu w przedniej części napędzane przez ząbkowany pasek rozrządu
• system wtrysku wielopunktowego
• silnik ze zmniejszonym zużyciem paliwa (wysoka sprawność)

UWAGA : silnik jest w stanie spełnić przyszłe normy zanieczyszczenia środowiska .

Sprawność silnika została zwiększona dzięki następującym czynnikom :

• zmniejszenie ubytków mechanicznych
• zmniejszenie masy
• optymalizacja przewodów dolotowych i układu wydechowego
• sterowany zawór recyrkulacji spalin (zmniejszenie zużycia paliwa )

1 - 1 - MONTAŻ ZESPOŁU NAPĘDOWEGO

Nowe normy zderzeń wymagają zmniejszenia pochylenia zespołu napędowego w przednim bloku, w nowych pojazdach homologowanych począwszy od 1998 .

1 - 2 - CHARAKTERYSTYKA

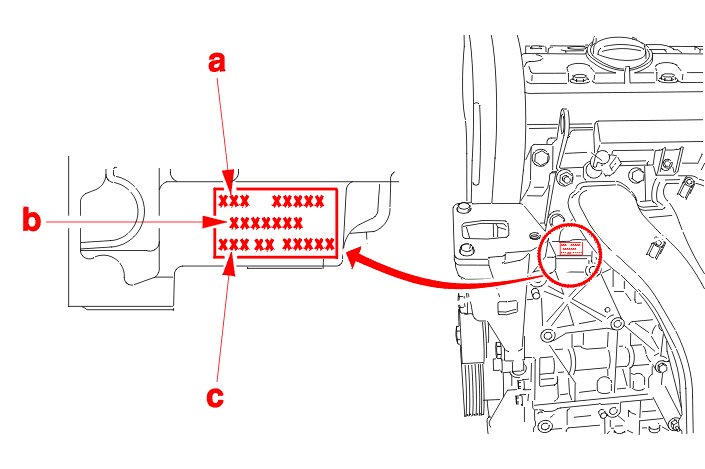

Tabliczka znamionowa silnika :

• (a) : kod typu
• (b) : oznakowanie elementu
• (c) : numer fabryczny

2 - CHARAKTERYSTYKA

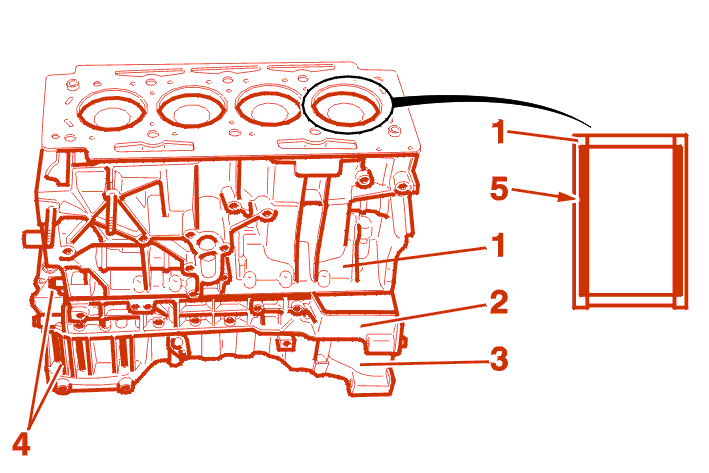

3 - ZESPÓŁ BLOKU-SILNIKA

(1) Blok silnika .

(2) Obudowa pokryw panewek wału korbowego .

(3) Miska olejowa .

(4) Pompa olejowa .

(5) Tuleja(e) cylindra .

Blok silnika z lekkiego stopu wyposażony jest w żeliwne tuleje wciśnięte podczas montażu (Odlewnia) .

Tuleje są typu suchego .

Obudowa pokrywy łożyska z lekkiego stopu zawierającego 5 żeliwną pokrywę łożyska .

Cechy szczególne :

• średnica cylindra = í 85 mm
• liczba panewek = 5
• korek spustowy płynu chłodzącego jest umieszczony na tylnej powierzchni

Nowa miska olejowa, z żebrami wzmacniającymi dla poprawy sztywności połączeń ze skrzynią biegów .

UWAGA : cylinder 1 : od strony koła zamachowego silnika .

Pasta uszczelniająca zapewniona szczelność pomiędzy następującymi elementami :

• blok silnika
• obudowa pokrywy łożyska
• miska olejowa

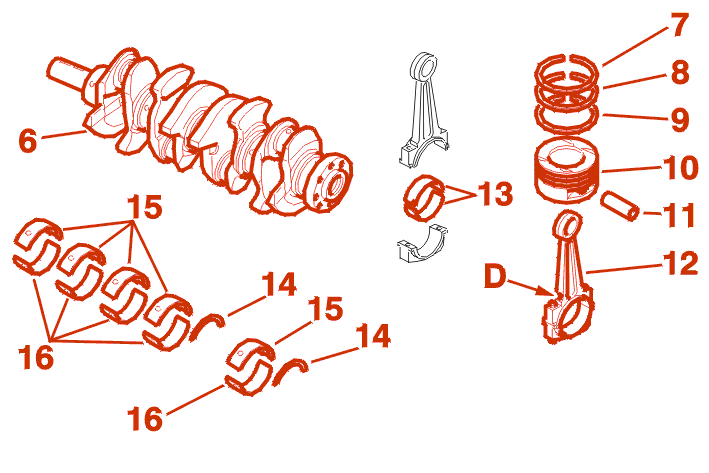

4 - RUCHOMY SPRZĘG

(6) Wał korbowy .

(7) Uszczelniający pierścień tłokowy .

(8) Dolne pierścienie uszczelniające .

(9) Pierścień tłokowy zgarniający .

(10) Tłok .

(11) Oś tłoka .

(12) Korbowód .

(13) Półpanewki przedniej części korbowodu .

(14) Kliny nastawne do regulacji luzu bocznego wału korbowego .

(15) Górne półpanewki .

(16) Dolna pół-panewka .

(d) Otwór smarowania .

4 - 1 - WAŁ KORBOWY

Nowy wał korbowy :

• tworzywo : żeliwo
• lżejsze masy wyrównoważające
• liczba panewek : 5
• liczba przeciwciężarów : 8
• uszczelnienie wału korbowego przy pomocy uszczelek kołnierzowych

Luz boczny wału korbowego :

• boczny luz powinien wynosić od 0,06 do 0,15 mm
• luz boczny określony jest przez 2 półpodkładki na panewce nr 2 (2 od strony bloku silnika)

4 - 2 - PÓŁPANEWKI WAŁU KORBOWEGO

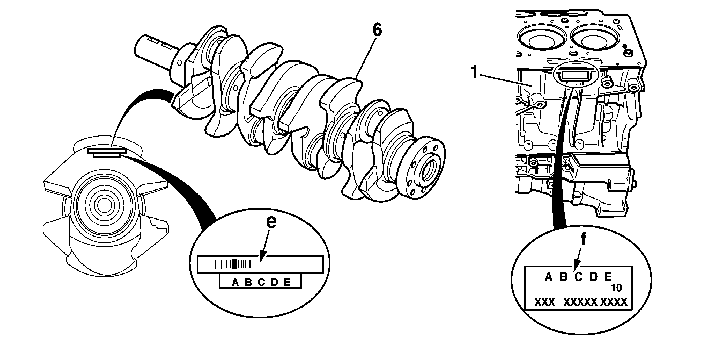

(6) Wał korbowy .

(1) Blok silnika .

(e) Oznaczenie klas panewek wału korbowego - Na wale korbowym (Farba) :

• kod paskowy używany w zakładzie
• wpis klasy średnicy (łożysko 1 lub łożysko 5)

(f) Oznaczenie klas panewek wału korbowego - Na bloku silnika (Odciśnięty na zimno) :

• wpis klasy średnicy (łożysko 1 lub łożysko 5)
• wpisy producenta

Linia wału (blok-silnika + pokrywy łożysk) oraz panewki wału korbowego są dopasowywane na podstawie oznaczeń na bloku-silnika i wale korbowym .

Dobieranie odbywa się według 4 klas gładkich panewek .

Wybór odpowiednich półpanewek powinien odbywać się z tabelą dopasowania (patrz odpowiednia operacja) według oznaczeń (e) i (f) .

Półpanewki płaskie (Od strony obudowy pokrywy łożysk) .

Półpanewki rowkowane (Od strony bloku silnika) .

UWAGA : jest tylko jedna klasa dla górnych półpanewek .

4 - 3 - KORBOWODY

Korbowody :

• tworzywo : stal kuta
• odległość osi = 139 mm
• półpanewki główek korbowodów są gładkie
• półpanewki wyposażone są w występ ustawczy
• liczba klas przeciwciężarów : 4

Osie tłoków są zamocowane i na wcisk w korbowodach, natomiast wolne w tłokach .

Identyfikacja półpanewek odbywa poprzez namalowanie kreski na ich krawędzi .

Korbowody są przewiercone w taki sposób by wzmocnić smarowanie dołu tulei .

UWAGA : półpanewki główek korbowodów są przewiercone (u góry i na dole) .

4 - 4 - PÓŁPANEWKI KORBOWODU

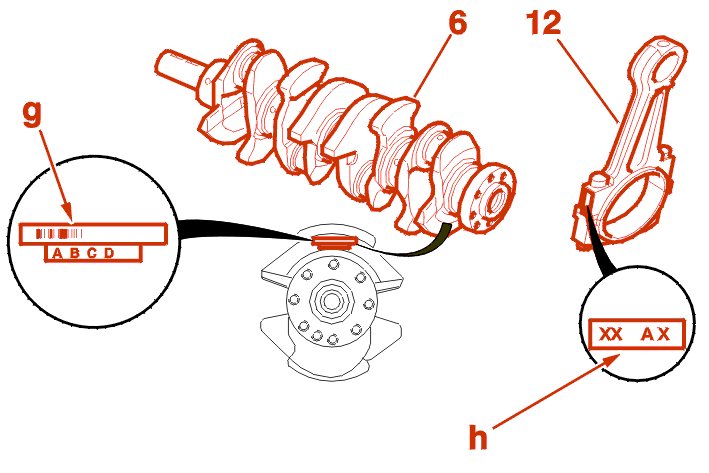

(6) Wał korbowy .

(12) Korbowód .

(g) Znak na wale korbowym (A B C D) :

• kod paskowy używany w zakładzie
• wpisy klas średnic (czop 1 na czopie 5)

(h) Oznaczenia na korbowodzie (Odciśnięty na zimno) :

• wpisy klas przeciwciężarów (XX)
• wpisy klas średnicy (A)
• wpisy producenta (X)

Główki korbowodów oraz czopy wału korbowego są dopasowane na podstawie oznaczeń .

Dopasowanie odbywa się na podstawie 3 klas półpanewek (półpanewek dolnych) .

UWAGA : jest tylko jedna klasa dla górnych półpanewek .

Identyfikacja półpanewek odbywa poprzez namalowanie kreski na ich krawędzi .

Wybór odpowiednich półpanewek powinien odbywać się z tabelą dopasowania (patrz odpowiednia operacja) według oznaczeń (g) i (h) .

4 - 5 - TŁOKI

Tworzywo : Stop lekki .

Jest tylko jedna klasa średnicy tłoka (Znak serii) .

Jest tylko jedna klasa średnicy tłoka (Nadwymiar "naprawa") .

4 - 6 - PIERŚCIENIE

Tłok zawiera 3 elementów :

• górny pierścień uszczelniający : grubość 1,2 mm
• dolne pierścienie uszczelniające : grubość 1,5 mm
• pierścień tłokowy zgarniający : grubość 2,5 mm

4 - 7 - KOŁO ZAMACHOWE SILNIKA

Koło zamachowe silnika (Specyficzny pojazd) :

• tworzywo : żeliwo
• średnica tarczy sprzęgowej : 230 mm

Koło zamachowe silnika posiada na swoim obwodzie 60 zębów z których 2 zostało usuniętych w celu określenia górnego punktu martwego .

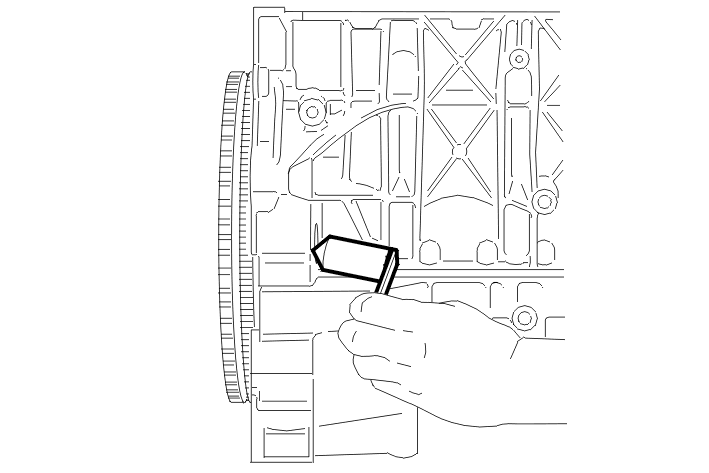

Specjalny przyrząd (-).0189-C pozwala na unieruchomienie ruchomego sprzęgu wykorzystując w tym celu otwór nawiercony w bloku i kole zamachowym silnika .

4 - 8 - KOŁO PASOWE NAPĘDU OSPRZĘTU

Cechy szczególne :

• mocowanie wału korbowego przy pomocy 4 śrub
• tłumik drgań skrętnych ze sprzęgłem przeciążeniowym skrętu

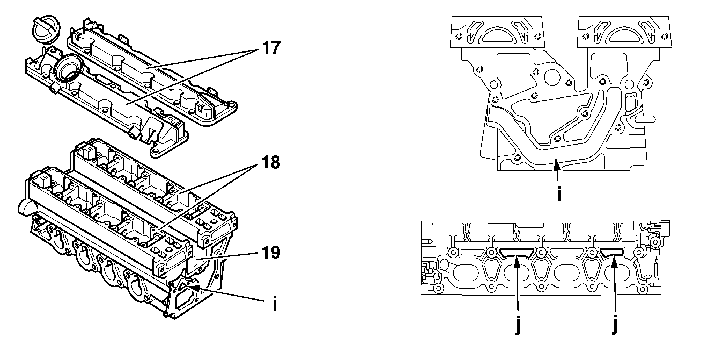

5 - ZESPÓŁ GŁOWICY

(17) Pokrywę głowicy (Kompozyty) .

(18) Obudowa pokrywy wałków rozrządu .

(19) Głowica .

(i) Przewody obiegu recyrkulacji spalin mieszczą się w odlewie głowicy .

(j) Występ identyfikacji głowicy .

5 - 1 - POKRYWĘ GŁOWICY

Dwie pokrywy głowic (górna pokrywa głowicy wyposażona w odolejacz oraz w otwór napełniania olejem) .

Tworzywo : Kompozyty .

Otwór wlewowy oleju znajduje się na pokrywie głowicy .

Uszczelka jest uprzednio uformowana i demontowalna .

UWAGA : dokręca się według kolejności spirali .

5 - 2 - OBUDOWA POKRYWY PANEWKI WAŁKA ROZRZĄDU

Tworzywo: stop aluminium .

Uszczelnienie pomiędzy obudową pokrywy łożysk wałka rozrządu a głowicą: pasta uszczelniająca .

Przy naprawie : Stosować pastę uszczelniającą AUTOJOINT OR .

Blokada boczna wałku rozrządu odbywa się na piątym słupku głowicy (łożysko nr 1, od strony koła zamachowego silnika) .

UWAGA : dokręca się według kolejności spirali .

5 - 3 - GŁOWICA

4 zawory dla każdego cylindra (2 na ssaniu, 2 na wydechu) z kompensacją luzu przez popychacze hydrauliczne .

Wysokość nowej głowicy = 137 mm .

Prowadnica zaworu wydechowego: stal spiekana = 0,2 mm .

Dopuszczalne maksymalne odkształcenie = 0,03 mm .

Gniazda i prowadnice zaworów są nowe i wykonane ze stali spiekanej .

Maksymalny dopuszczalny szlif .

Prowadnica zaworu ssącego: mosiądz .

UWAGA : dokręca się według kolejności spirali .

Część obiegu recyrkulacji spalin mieści się w odlewie głowicy .

5 - 4 - WAŁEK ROZRZĄDU

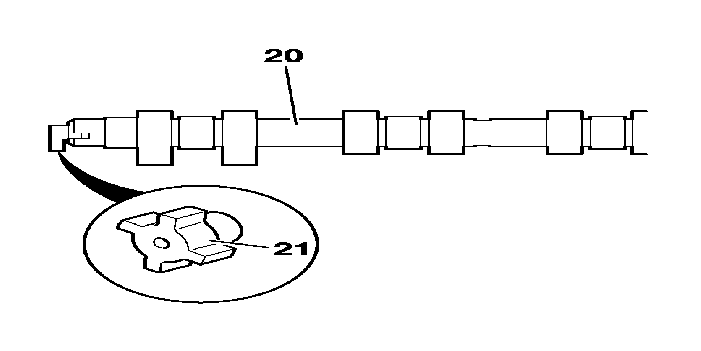

(20) Wałek rozrządu .

(21) Cel czujnika napędzany jest przez wałek rozrządu .

Nowe żeliwne wałki rozrządu zawierające 8 krzywki 5 łożyska .

Cel czujnika odniesienia cylindra wałka rozrządu jest zamocowany na wałku rozrządu wydechu .

Łożyska wałków rozrządu są smarowane pod ciśnieniem natomiast wałki poprzez zanurzenie w kąpieli olejowej .

UWAGA : cel (21) nie jest demontowalny .

5 - 5 - USZCZELKA PODŁGOWICOWA

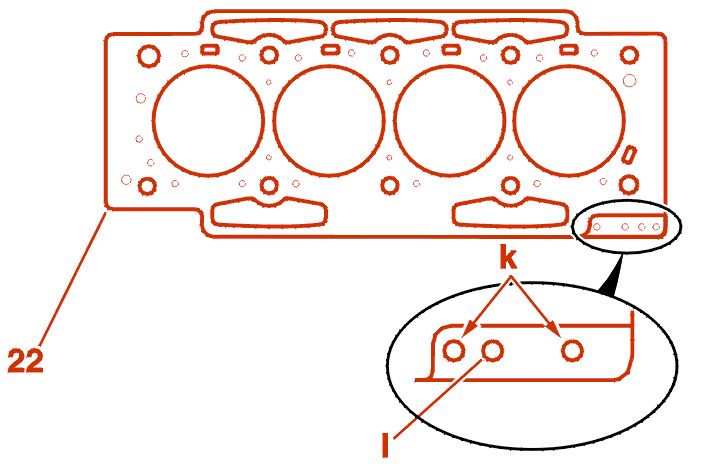

(22) Uszczelka podłgowicowa .

(k) Oznakowanie silnika: otwór .

(l) Oznaczenie uszczelki głowicy: naprawa .

Cechy szczególne :

• liczba klas : 1
• grubość : 0,8 mm
• typ : wielowarstwowa uszczelka metalowa (3 arkuszy)

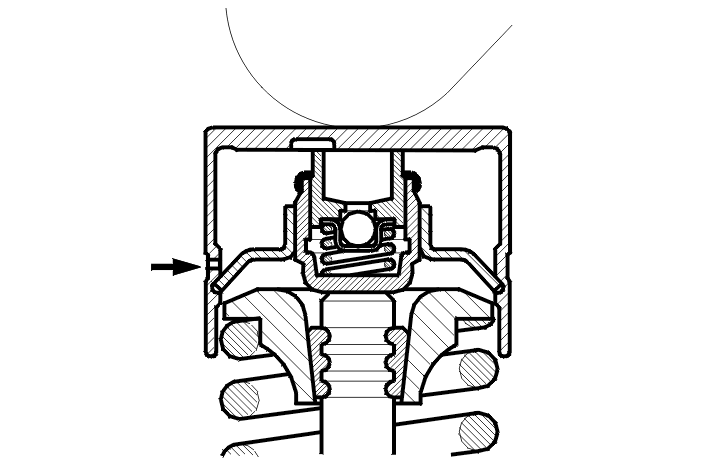

5 - 6 - POPYCHACZ HYDRAULICZNY

Popychacze hydrauliczne mają automatyczną kompensację luzu .

Identyczna koncepcja jak w przypadku popychaczy stosowanych w silnikach XU .

Średnica : 28,4 mm .

5 - 7 - ZAWORY

Zawór ssania : í 33,3 mm .

Zawór wydechowy : 29 mm .

Uszczelka trzpienia zaworu : 6 mm .

Uszczelka trzpienia zaworu ze zintegrowaną miseczką sprężyny .

5 - 8 - SPRĘŻYNY ZAWORÓW

Cechy szczególne :

• forma stożkowa
• oznakowanie : namalowana kreska
• średnica zewnętrzna 1 : í 26,7 mm
• średnica zewnętrzna 2 : í 15,1 mm

6 - ROZRZĄD

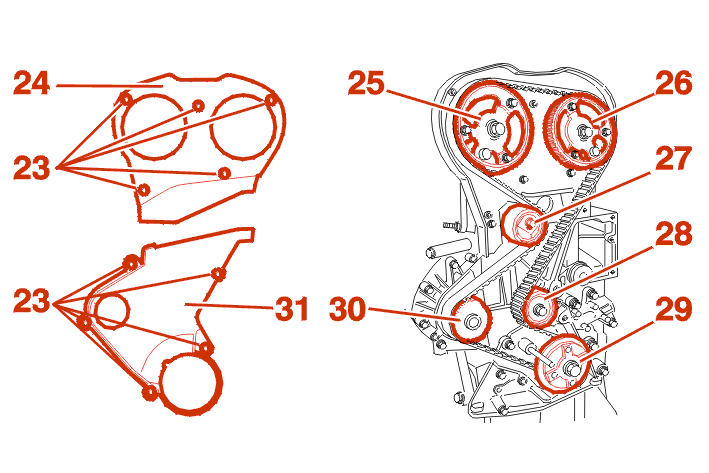

(23) Śruba mocująca .

(25) Koło zębate wałka rozrządu : Wydech .

(26) Koło zębate wałka rozrządu : Ssanie .

(27) Dynamiczna rolka napinająca .

(28) Rolka nawijająca .

(29) Koło zębate wału korbowego .

(30) Koło zębate pompy płynu chłodzącego .

Komora napędu rozrządu składa się z 2 następujących elementów :

• (24) górna komora rozrządu (5 punktów mocowania)
• (31) dolną komorę rozrządu (5 punktów mocowania)

6 - 1 - PASEK ROZRZĄDU

6 - 2 - KOŁO ZĘBATE WAŁKA ROZRZĄDU

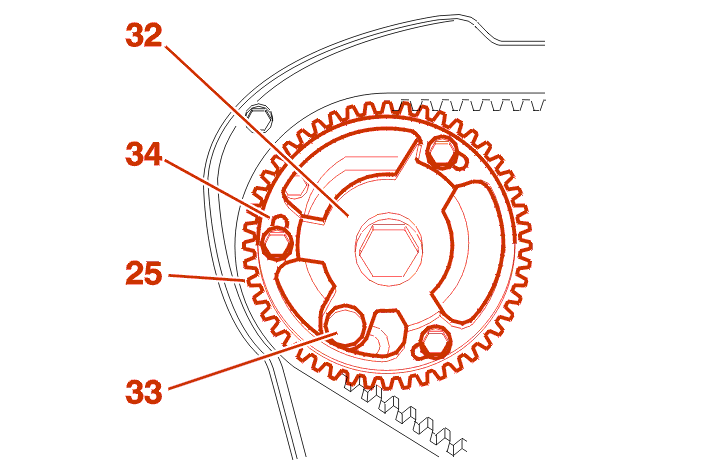

(25) Koło zębate wałka rozrządu .

(32) Piasta wałka rozrządu .

(33) Otwór na trzpień unieruchamiający .

(34) Podłużny otwór .

Blokadę wałków rozrządu wykonuje się za pomocą piast (32) mocowanych przy pomocy klinów na wałkach rozrządu .

Koła zębate zamocowane są na piaście przy pomocy 3 śrub .

Kiedy 3 śruby mocowania są odkręcone, koła zębate obracają się swobodnie (w granicach długości podłużnego otworu) .

Ten typ montażu umożliwia :

• lepszą precyzję regulacji
• lepszy podział naprężenia paska pomiędzy różnymi zaczepami

Identyfikacja piast wałków rozrządu :

• odcisk na piaście wałka rozrządu
• oznaczenie cyfrowe

7 - SMAROWANIE

Smarowanie pod ciśnieniem odbywa się dzięki wewnętrznej pompie zębatej z podwójnym punktem środkowym .

Wkład olejowy jest oddzielony od bloku silnika .

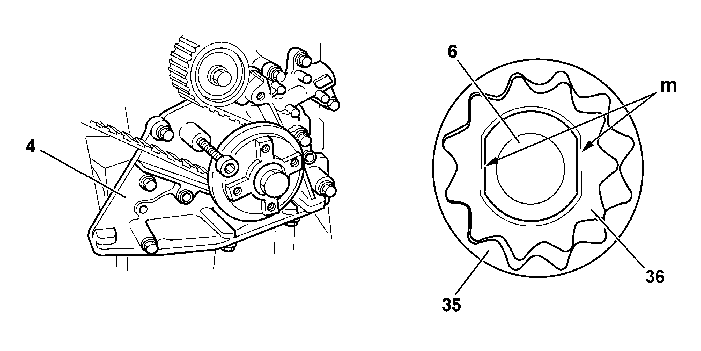

7 - 1 - POMPA OLEJOWA

(4) Pompa olejowa .

(35) Zewnętrzny wirnik pompy olejowej .

(36) Wewnętrzny wirnik pompy olejowej .

(6) Wał korbowy .

(m) Spłaszczenia .

Pompa olejowa jest napędzana z końcówki wału korbowego, za pośrednictwem dwóch płaskowników (m) .

Kalibracja zaworu odciążającego : 7 bar .

7 - 2 - POJEMNOŚĆ OLEJU

Różnica objętości między stanem minimalnym i maksymalnym wskaźnika poziomu oleju : 1,7 litrów .

KONIECZNIE : systematycznie sprawdzać poziom oleju przy pomocy ręcznego wskaźnika poziomu .

Okresowość wymiany : Patrz instrukcja obsługi .

7 - 3 - FILTR OLEJOWY

Okresowość wymiany w przypadku normalnego użytkowania : Patrz instrukcja obsługi .

Ciśnienie oleju .

7 - 4 - WYMIANA OLEJU SILNIKOWEGO

Możliwa jest ewakuacja oleju silnikowego przy zastosowaniu urządzenia ssącego .

Olej silnikowy spuszcza się na gorąco zaraz po zakończeniu pracy silnika .

Końcówka prowadnicy wskaŒnika poziomu jest rozszerzona, co pozwala na przyłączenie drenu przyłączonego do urządzenia opróżniającego przez odsysanie (średnica 14 mm) .

UWAGA : zawsze istnieje możliwość spustu oleju z silnika po odkręceniu korka spustowego miski lejowej .

8 - OBIEG ZASILANIA POWIETRZEM

8 - 1 - OBIEG POWIETRZA

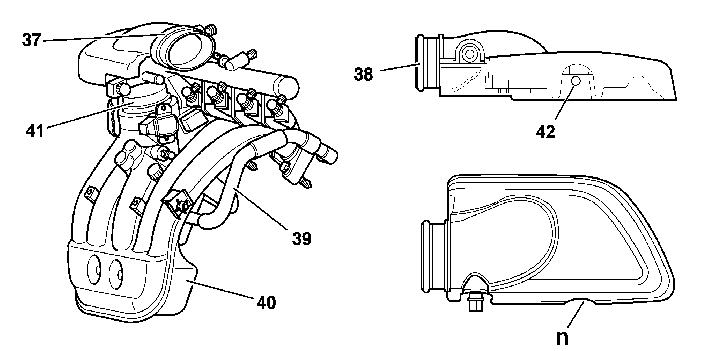

(37) Przewód wlotu powietrza .

(38) Kolektor zasilania wtryskiwaczy .

(39) Przewód recyrkulacji spalin .

(40) Rozdzielacz wlotowy .

(41) Moduł przepustnicy : Stop aluminiowy .

(42) Opaska do śrub .

(n) Dostęp do śruby .

Cechy szczególne - Rozdzielacz wlotowy :

• tworzywo : kompozyty
• tłumik szumów ssania zintegrowany z rozdzielaczem dolotowym powietrza
• króciec przyłączny przewodów obiegu recyrkulacji spalin
• uszczelka jest uprzednio ukształtowana i zdejmowalna

Cechy szczególne , Moduł przepustnicy :

• tworzywo : stop lekki
• regulacja obrotów biegu jałowego przez silnik skokowy

Demontaż złączy wlotu powietrza na module przepustnicy wymaga odkręcenia opaski mocującej (42) przez umieszczenie (n) .

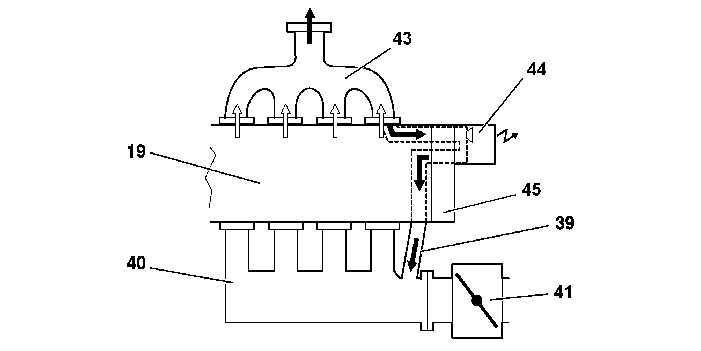

8 - 2 - RECYRKULACJA SPALIN

Strzałki : Kierunek obiegu spalin .

(19) Głowica .

(39) Przewód recyrkulacji spalin .

(40) Rozdzielacz wlotowy .

(41) Moduł przepustnicy .

(43) Kolektor wydechowy .

(44) Zawór recyrkulacji spalin (egr) .

(45) Kolektor wylotowy płynu .

Recyrkulacja spalin jest wykorzystywana w celu zmniejszenia efektu pompowania (zmniejszenie zużycia paliwa) .

Recyrkulacja jest typu postępującego obsługiwanego przez kartografię .

Otwarcie zaworu egr sterowane przez elektrozawór egr, który z kolei obsługiwany jest przez kalkulator kontroli silnika otrzymujący następujące informacje :

• temperatura płynu chłodzącego silnika
• prędkość obrotowa silnika (obr/min)
• obciążenie silnika

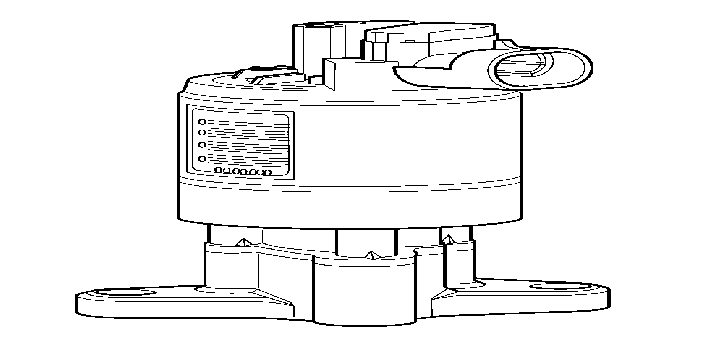

8 - 3 - ZAWÓR RECYRKULACJI SPALIN (EGR)

Cechy szczególne :

• proporcjonalny elektrozawór sterowany przez kalkulator wtrysku

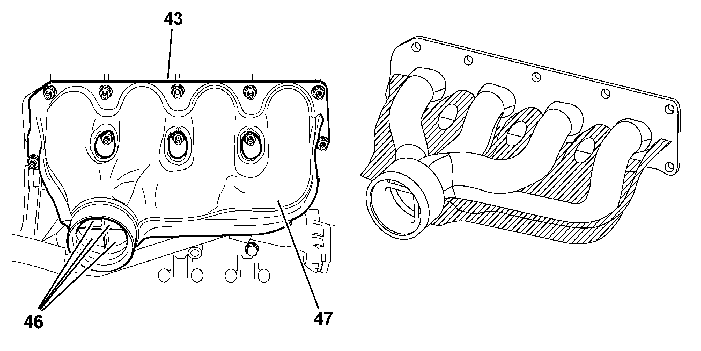

8 - 4 - KOLEKTOR WYDECHOWY

(43) Kolektor wydechowy .

(46) Przewody wewnętrzne (1 na cylinder) .

(47) Osłona zewnętrzna .

Tworzywo : Blacha .

Kolektor wydechowy zbudowany jest z następujących elementów :

• 4 przewody
• 1 blaszana osłona

Przestrzeń pomiędzy przewodami wydechowymi a pokrywami pozwala na uzyskanie dobrej izolacji termicznej .

Kolektor wydechowy umożliwia szybkie ogrzanie dopalacza katalitycznego podczas uruchamiania silnika na zimno .

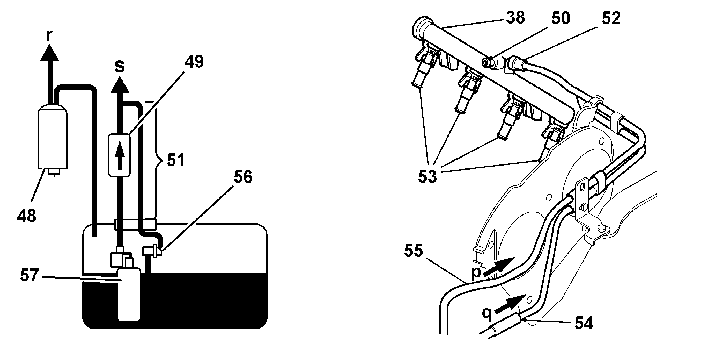

9 - OBIEG ZASILANIA PALIWA

(p) Kierunek krążenia paliwa .

(q) Kierunek krążenia oparów paliwa .

(r) Do obiegu recyrkulacji oparów benzyny .

(s) Do obiegu zasilania w paliwo .

(38) Kolektor zasilania wtryskiwaczy .

(48) Kanister (Filtr na węgiel aktywny) .

(49) Filtr paliwa .

(50) Zawór schradera .

(51) Obieg powrotu paliwa .

(52) Szybkozłącze .

(53) Wtryski(i) paliwa .

(54) Obieg odsysania oparów benzyny .

(55) Paliwowa instalacja zasilająca .

(56) Regulator ciśnienie paliwa .

(57) Pompa paliwowa zanurzona w zbiorniku paliwa .

Cechy szczególne :

• kolektor zasilania wtryskiwaczy bez obiegu powrotu paliwa
• regulator ciśnienia benzyny znajduje się w zbiorniku paliwowym
• ciśnienie paliwa : 3,5 bar

9 - 1 - ZAWÓR SCHRADERA

Zawór schradera jest to element typu zaworu kołowego .

Funkcje :

• dekompresja obiegu
• kontrola ciśnienia
• kontrola wydatku

UWAGA : dostęp do zaworu schradera wymaga wcześniejszego demontażu stylizowanej osłony silnika .

9 - 2 - FILTR PALIWA

Filtr paliwa umożliwia wychwycenie zanieczyszczeń większych od 15 - 20 mikronów .

Okresowość wymiany : Patrz instrukcja obsługi .

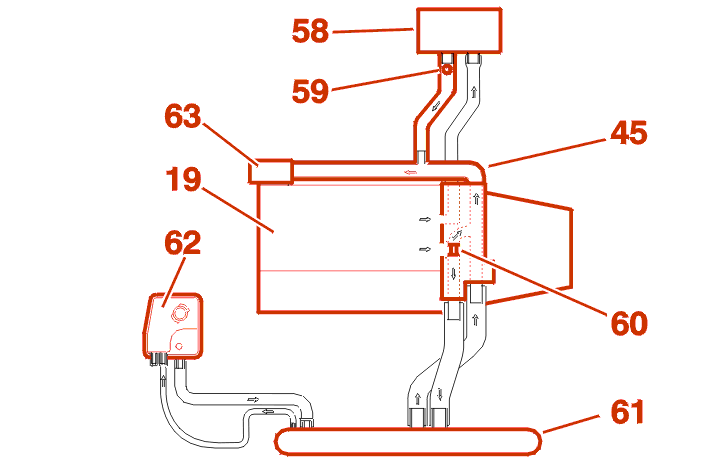

10 - OBWÓD CHŁODZENIA

(19) Głowica .

(45) Kolektor wylotowy płynu .

(58) Nagrzewnica .

(59) Śruba odpowietrzająca .

(60) Termostat układu chłodzenia .

(61) Chłodnica .

(62) Zbiornik odgazowania .

(63) Kolektor wlotowy płynu chłodzącego - Pompa płynu chłodzącego .

Cechy szczególne :

• zbiornik odgazowania odseparowany od chłodnicy
• termostat układu chłodzenia z dwoma zaworami

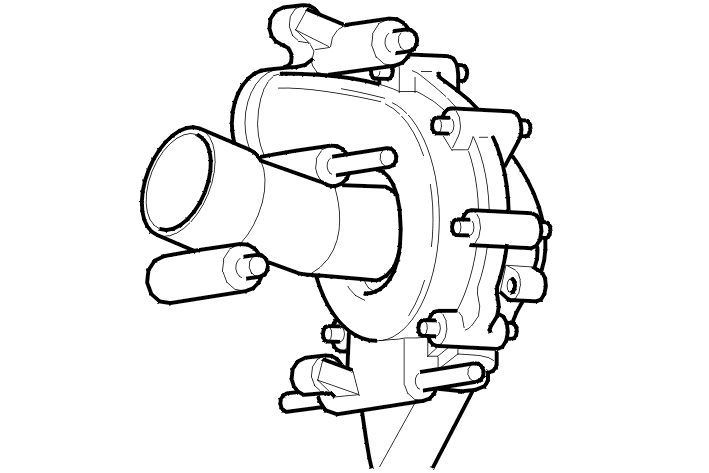

10 - 1 - POMPA PŁYNU CHŁODZĄCEGO

Cechy szczególne :

• tworzywo : kompozyty
• napęd za pomocą paska rozrządu
• pompa płynu chłodzącego umieszczona jest na zewnątrz bloku silnika

KONIECZNIE : przed montażem pompy płynu chłodzącego trzeba zamontować kołki centrujące .

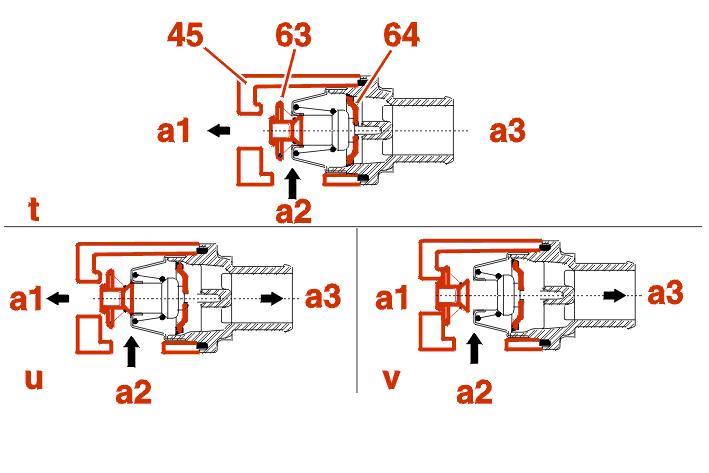

10 - 2 - TERMOSTAT UKŁADU CHŁODZENIA

Termostat układu chłodzenia typu podwójnego działania (efektu) .

(45) Kolektor wylotowy płynu .

(a1) Do kolektora wlotowego płynu chłodzącego .

(a2) Wylot płynu chłodzącego z głowicy .

(a3) Wylot do chłodnicy .

(t) Działanie : Na zimno .

(u) Działanie : W fazie wzrostu temperatury .

(v) Działanie : Na gorąco .

(63) - (64) Zawór .

Termostat układu chłodzenia zawiera dwa zawory (63) oraz (64) .

Kiedy zawór (64) pozostaje otwarty : Płyn chłodzący krąży w chłodnicy .

Kiedy zawór (63) pozostaje otwarty : Płyn chłodzący przechodzi do kolektora wlotowego (Krążenie w obiegu) .

(t) Działanie - Na zimno : Płyn chłodzący krąży w następujących elementach :

• silnik (krążenie w obiegu)
• nagrzewnica

(u) W fazie wzrostu temperatury : Płyn chłodzący krąży w następujących elementach :

• silnik (krążenie w obiegu)
• nagrzewnica
• chłodnica

(v) Działanie - Na gorąco : Płyn chłodzący krąży w następujących elementach :

• silnik
• nagrzewnica
• chłodnica

11 - NAPĘD OSPRZĘTU

2 możliwości wyposażenia (W zależności od pojazdu) :

• pojazd ze wspomaganiem kierownicy
• pojazd ze wspomaganiem kierownicy + klimatyzacja

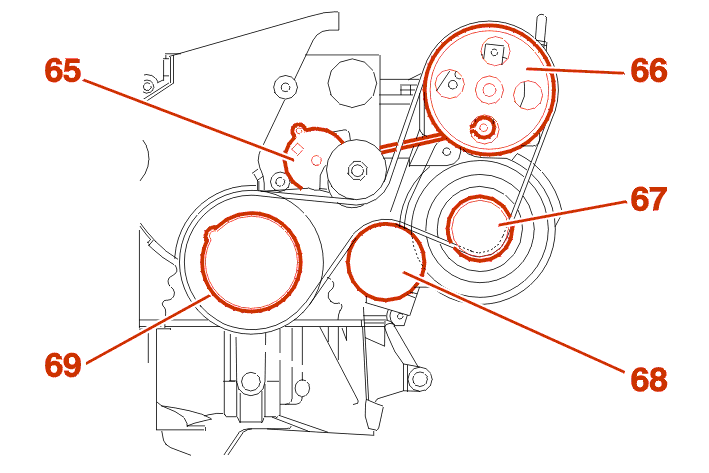

11 - 1 - BEZ KLIMATYZACJI

(65) Dynamiczna rolka napinająca .

(66) Pompa układu wspomagania kierownicy .

(67) Alternator .

(68) Rolka nawijająca .

(69) Koło napędzające paska .

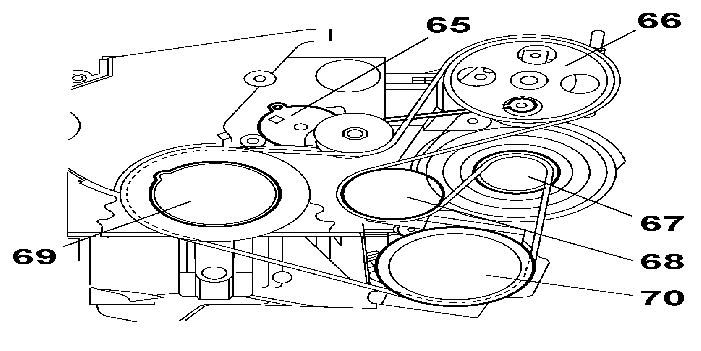

11 - 2 - Z KLIMATYZACJĄ

(65) Dynamiczna rolka napinająca .

(66) Pompa układu wspomagania kierownicy .

(67) Alternator .

(68) Rolka nawijająca .

(69) Koło napędzające paska .

(70) Sprężarka klimatyzacji .

12 - SYSTEM WTRYSKU

Dostawca : MAGNETI MARELLI .

Typ : MMDCM 4.8P .

12 - 1 - WTRYSK

Cechy szczególne :

• ten kalkulator jest typu ciśnienie-obroty silnika
• ten system wtrysku steruje wtryskiem i zapłonem głównie na podstawie informacji o ciśnieniu powietrza wlotowego oraz o obrotach silnika
• wtrysk wielopunktowy (4 wtryskiwacze elektromechaniczne)
• sekwencyjny wtrysk wielopunktowy
• zaprogramowany czas otwarcia wtryskiwaczy (kartografia)

12 - 2 - ZAPŁON

Cechy szczególne :

• zintegrowany zapłon elektryczny
• zapłon statyczny typu bliŒniaczego
• wyprzedzenie kartograficzne

Cewki są przytwierdzone do zwartego modułu umieszczonego i przymocowanego do głowicy (BBC 2.2) .

Moduł cewek zapłonu (BBC) :

• dostawca : SAGEM BBC 2.2
• pierwotny opornik zwijania: 0,5 ę
• wtórny opornik zwijania: 12,5 kę

Świece zapłonowe :

• dostawca : EYQUEM RFC 52LZDP
• płaskie gniazdo
• odstęp elektrod : 1 mm
• moment dokręcania : 2,5 danm

Okresowość wymiany w przypadku normalnego użytkowania : Patrz instrukcja obsługi .

12 - 3 - TELETRANSMISJA

Ten kalkulator wtrysku-zapłonu wyposażony jest w pamięć flash-eprom .

Właściwość(ci) pamięci flash-eprom :

• ten typ pamięci umożliwia modyfikację zawartości pamięci kalkulatora bez potrzeby demontażu lub wymiany kalkulatora, w przypadku zmian kalibracji,
• operacja polega na teleładowaniu programu do pamięci kalkulatora

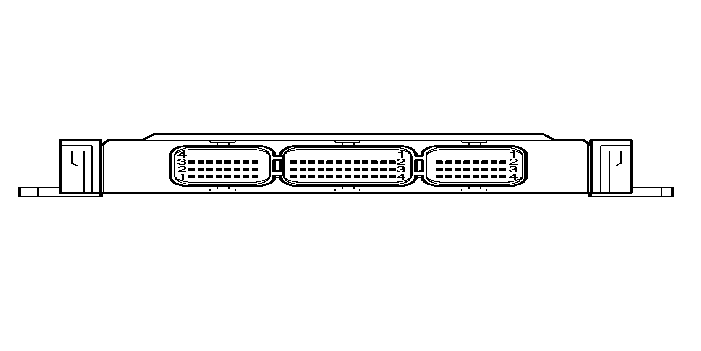

12 - 4 - KALKULATOR WTRYSKU

Cechy szczególne :

• nowa technika wykonywania połączeń
• zablokowanie złączy za pomocą plastikowego zacisku

Podział 128 ścieżek kalkulatora na 3 złączach .

Kalkulator obsługuje następujące funkcje :

• dozowanie powietrze - benzyna
• zapłon
• autodiagnostyka
• regulacja składu mieszanki
• regulacja obrotów biegu jałowego
• regulacja spalania stukowego
• chłodzenie silnika
• recyrkulacja spalin
• prędkość obrotowa (licznik obrotów)
• blokada rozruchu
