B2BJ10K1 - 607 SKRZYNIA BIEGÓW ML5T

DEMONTAŻ - ZESTAWIANIE OBUDOWA SPRZĘGŁA

1 - DEMONTAŻ-MONTAŻ PROWADNICY ŁOŻYSKA OPOROWEGO SPRZĘGŁA

Zdemontować :

• śruby (1)
• prowadnica łożyska oporowego sprzęgła (2)

Zamontować prowadnicę łożyska oporowego (2) .

Dokręcić śruby (1) na 2 danm .

2 - IDENTYFIKACJA WIDEŁEK ORAZ OSI SPRZĘGŁA

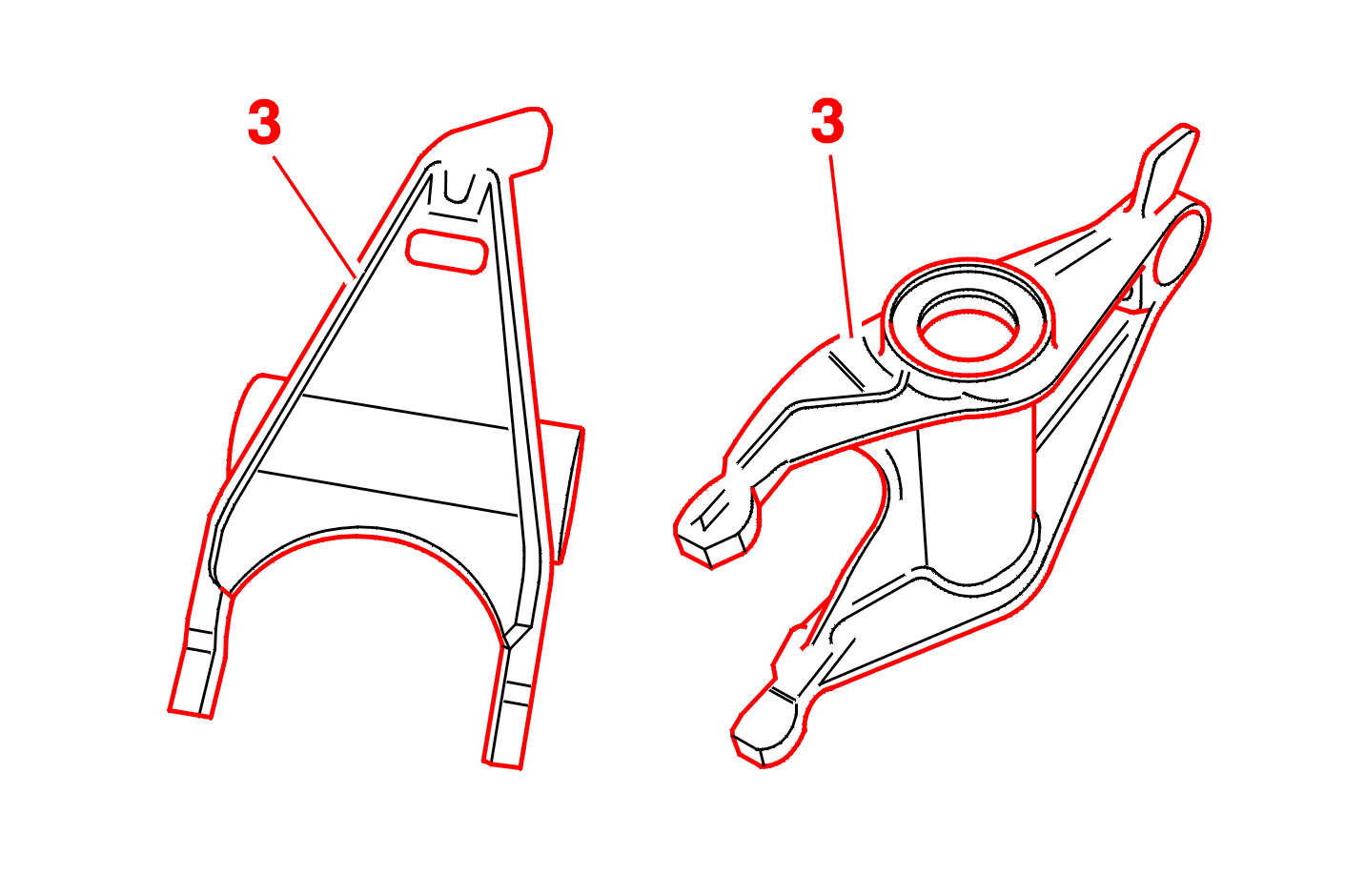

Widełki sprzęgła (3) .

Oś widełek (4) .

Dolne łożysko widełek (6) .

Górne łożysko osi widełek (5) .

3 - IDENTYFIKACJA POSZCZEGÓLNYCH CZĘŚCI

Widełki sprzęgła (3) .

Oś widełek (4) .

Łożysko (5) .

Łożysko (6) nie smarując go .

4 - ZDEMONTOWAĆ ŁOŻYSKO ORAZ OŚ WIDEŁEK SPRZĘGŁA

Zdemontować łożysko (5) naciskając na 2 występy (7 - 8) .

Zdemontować :

• oś widełek sprzęgłowych (4)
• widełki (3)
• dolne łożysko (6)

5 - MONTAŻ

Zamontować :

• łożysko (6) nie smarując go

UWAGA : nasmarować pierścienie widełek sprzęgła smarem G12 .

Zamontować :

• widełki (3)
• oś widełek sprzęgłowych (4)
• łożysko (5)
