B2CG1CK1 - 607 SKRZYNIA BIEGÓW ML5T
DEMONTAŻ/MONTAŻ SKRZYNIA BIEGÓW ML5T
1 - OPRZYRZĄDOWANIE SPECJALNE
[1] Przyrząd do wypinania przegubów í 10 : (-).0216-G1 .
[2] Przyrząd do wpinania łożyska oporowego sprzęgła (-).0216-K .
[3] korek do montażu lewej uszczelki na wylocie mostu (-).0332-A .
[4] korek do montażu prawej uszczelki na wylocie mostu (-).0332-B .
[5] Poprzeczna belka podtrzymująca zespół napędowy (-).0009 .
2 - DEMONTAŻ
UWAGA : skrzynię biegów demontuje się od dołu pojazdu .
Zdemontować osłony stylizowane górne (1) i (2) .
Odłączyć akumulator .
Zdemontować zespół filtra powietrza plus tuleję (3) .
Opróżnić czystą strzykawką pojemnik płynu hamulcowego .
Rozmontować linkę przyspieszania .
Zdemontować obudowę wspornika sterowania przyspieszaniem (4) .

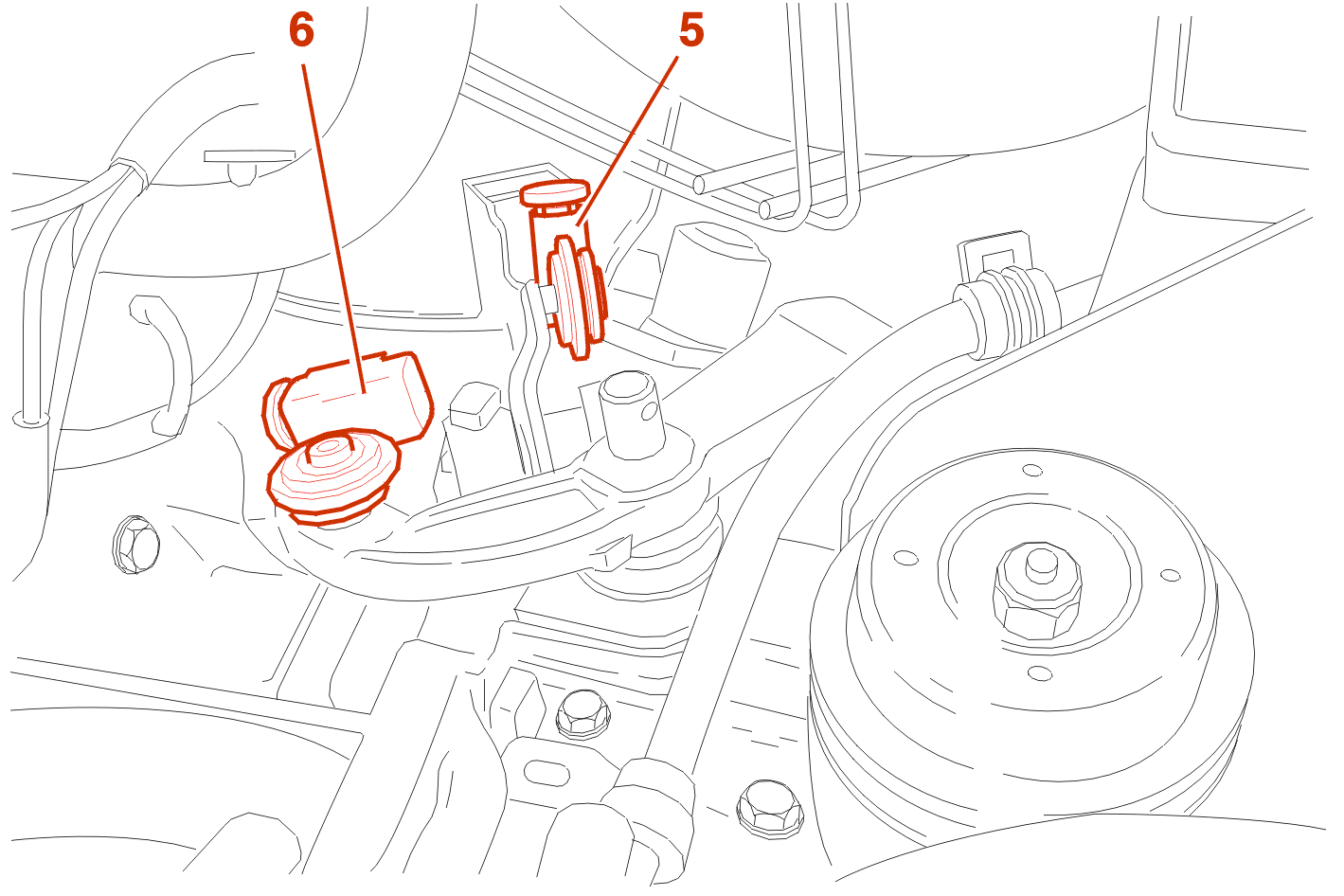

Przy pomocy narzędzia [1] rozpiąć przeguby kulowe sterownia zmianą biegów (5) (wybór) i (6) (zmiana) .
Opróżnić obwód hydrauliczny (hydrauliczne sterowanie sprzęgłem) przy pomocy śruby odpowietrzania .
Odsunąć spinkę (8), Nie demontując .
Odsunąć przewód .
Odblokować odbiornik sprzęgła (9) od sterowania hydraulicznego (naciskając zgodnie ze strzałką (A) i odblokowując zgodnie ze strzałką (B), w kierunku przeciwnym do ruchu wskazówek zegara .
UWAGA : do odblokowania nie używać narzędzi .
Rozłączyć, {{O69321}} le connecteur (10) sur le contacteur de marche arriŠre .
Zdemontować :
Odsunąć rozrusznik nie odłączając go .
Zdemontować czujnik prędkości obrotowej silnika (13) .
Odłączyć, wyjąć z zacisków i odsunąć wiązki elektryczne dochodzące do skrzyni biegów .
Zdemontować koła .
Zdemontować osłony przeciwbłotne prawą i lewą .
Zdemontować osłony pod zespołem napędowym .
Spuścić płyn z, Skrzyni biegów .
SILNIK DW12TED4 SILNIK DW10ATED
Zdemontować przewód powietrzny (15) .
Wyjąć z zacisków przewód układu wspomagania kierownicy (14) .
SILNIK ES9J4S
opróżnić układ wspomagania kierownicy .
Odłączyć przewód (14) wspomagania kierownicy od zaworu (16) .
Zatkać złącza na przewodzie (14) i zaworze (16) .
Odwiązać przewód (14) wspomagania kierownicy i pozostawić zwisającym .
WSZYSTKIE TYPY
KONIECZNIE : zdemontować układ wydechowy, aby uniknąć zniszczenia przewodu elastycznego; nie jest on odporny na naprężenia powstałe w wyniku skręcania, rozciągania i zginania, spowodowane przez demontaż jednego ze wsporników zespołu napędowego .
Zdemontować :
Wyciągnąć lewą półoś .
Zdemontować spinki linek sterowania skrzynią biegów .
Zamontować belkę poprzeczną [5] ze wspornikami .
UWAGA : umieścić punkty podparcia w (C) .
Zdemontować :
Zdemontować :
Przymocować wciągnik do skrzyni biegów .
Zdemontować :
3 - MONTAŻ
Regularnie wymieniać :
Regularnie wymieniać, Uszczelniacz półosi na wylocie mostu (23) przy pomocy przyrządu [4] .
UWAGA : upewnić się, czy na silniku znajdują się kołki ustalające skrzyni biegów .
Nałożyć niewielką ilość smaru molykote br2 plus :
{{O71359}} garnir de graisse l'intervalle entre les lŠvres du joint de sortie de pont .
Wyczyścić gwinty śrub .
Podczas montażu łożysko powinno się znajdować na swojej prowadnicy i być ustawione przez widełki sprzęgła .
Wpinanie łożyska do mechanizmu odbywa się po montażu silnika/skrzyni .
Zamontować sprzęgło .
Podłączyć skrzynię do silnika, Dokręcić śruby (19) na 6 danm .
Wpiąć łożysko oporowe sprzęgła :
Postępować w odwrotnej kolejności jak podczas demontażu .
UWAGA : podczas montażu sterowania hydraulicznego, należy zwracać uwagę na prawidłowe umieszczenie trzpienia, pamiętać o założeniu podkładek ząbkowanych między obudową układu kierowniczego a belką silnika .
Napełnić skrzynię biegów: 1.850 litrów .
4 - MOMENT(Y) DOKRĘCANIA
Śruba mocująca skrzyni na silniku: 6 danm .
Śruba mocująca wspornika skrzyni: 4.5 danm .
Śruba mocująca podkładki elastycznej do wsporniku: 3 danm .
Nakrętka osi wspornika skrzyni: 6.5 danm .
Śruba mocująca rozrusznika: 3.5 danm .
Śruba mocująca płytki zamykającej: 2 danm .
Mocowanie łożyska półosi: 1.75 danm .
Śrubę (24) mocująca belkę silnika do nadwozia na 6.5 danm .
Śrubę (25) mocująca belkę silnika do nadwozia na 12.8 danm .
Śrubę (26) mocująca belkę silnika do nadwozia na 10 danm .
Nakrętka (28) obudowy układu kierowniczego: 8 danm .
Śruba (29) łącznika reakcyjnego: 5 danm .
{{O97551}} vis (34) de tirants de berceau: 5 danm .
Nakrętka (31) przegubu kulistego wahacza: 4 danm .
Nakrętka (32) mocowania łącznika do drążka stabilizującego: 3.5 danm .
Koła: 9 danm .
Nakrętka półosi (33): 32.5 danm .
