B2CG4DK1 - 607 AUTOMATYCZNA SKRZYNIA BIEGÓW 4HP20

WYMIANA {{O57200}} CAPTEURS DE VITESSE ENTREE ET SORTIE BVA

1 - IDENTYFIKACJA

(1) Czujnik prędkości na wejściu automatycznej skrzyni biegów .

(1a) Czujnik prędkości na wyjściu automatycznej skrzyni biegów .

(1b) Podkładka rozpórki .

2 - OPRZYRZĄDOWANIE SPECJALNE

[1] Narzedzie do sciagania zlacza (-).0336-F .

3 - {{O57083}} ECHANGE DU CAPTEUR DE VITESSE ENTREE BVA

Demontaż .

Spuścić olej ze skrzyni biegów .

Wymontowac obudowe bloku hydraulicznego .

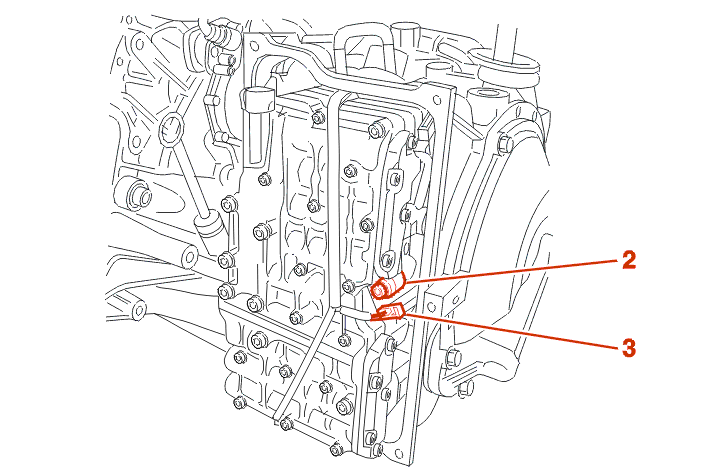

Wymontowac srube (2) i czujnik predkosci na wejsciu .

Wyczepić złącze (3), Przy pomocy przyrządu [1] .

Montaż .

Zatrzasnac zlacze (3) .

Zamontować czujnik .

Dokręcić śrubę (2) na 0,8 danm .

Zamontowac oslone blaszana z nowa uszczelka .

Napełnić skrzynię biegów - Sprawdzic poziom .

4 - {{O57205}} ECHANGE DU CAPTEUR DE VITESSE SORTIE BVA

Demontaż .

Zdemontować blok hydrauliczny .

Zdemontować czujnik (4) .

{{O68290}} faire attention … la rondelle entretoise (1b) .

{{O57206}} d‚clipper le connecteur du capteur … l'aide de l'outil [1] .

Montaż .

Zamontować czujnik .

Dokręcanie na 1 danm .

Zatrzasnac zlacze .

Zamontować blok hydrauliczny .
