C4BG0SK1 - 607

DEMONTAŻ/MONTAŻ TYLNY ZDERZAK

1 - DEMONTAŻ

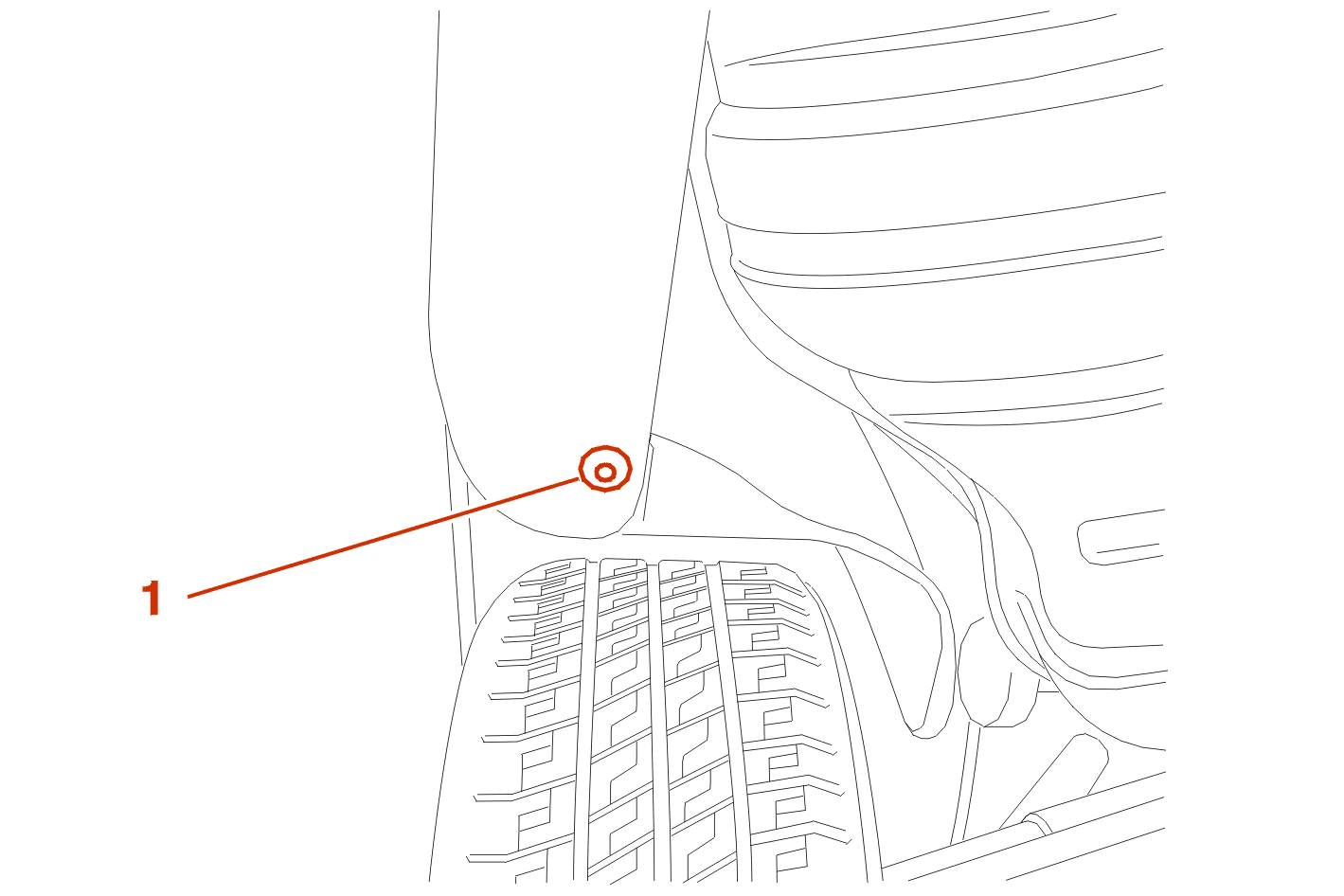

Zdemontować spinkę (1) tylnego osłony przeciwbłotnej .

Odłączyć tylną część osłony przeciwbłotnej .

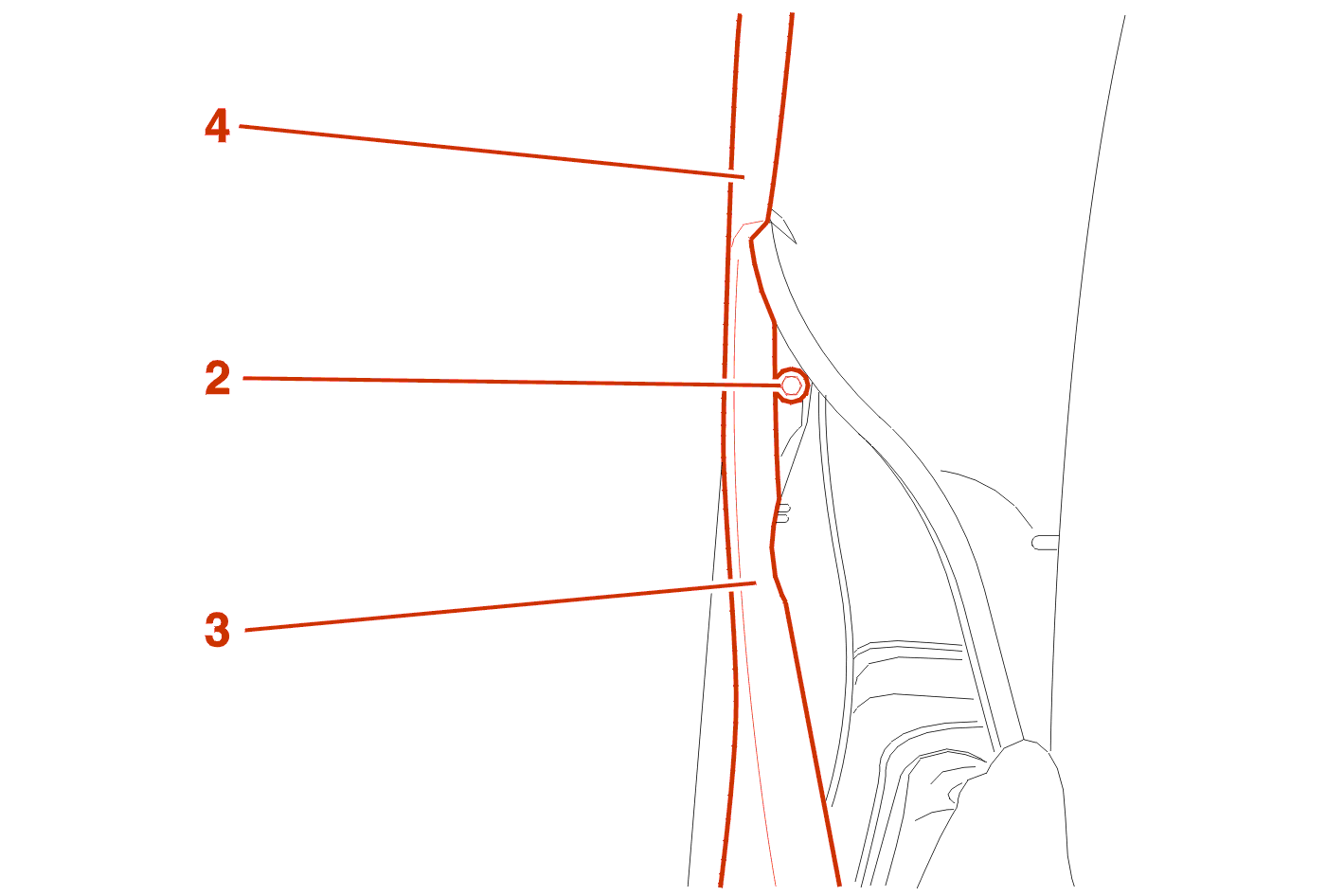

Zdemontować tylne mocowanie (2) zderzaka (3) na tylnym błotniku (4) .

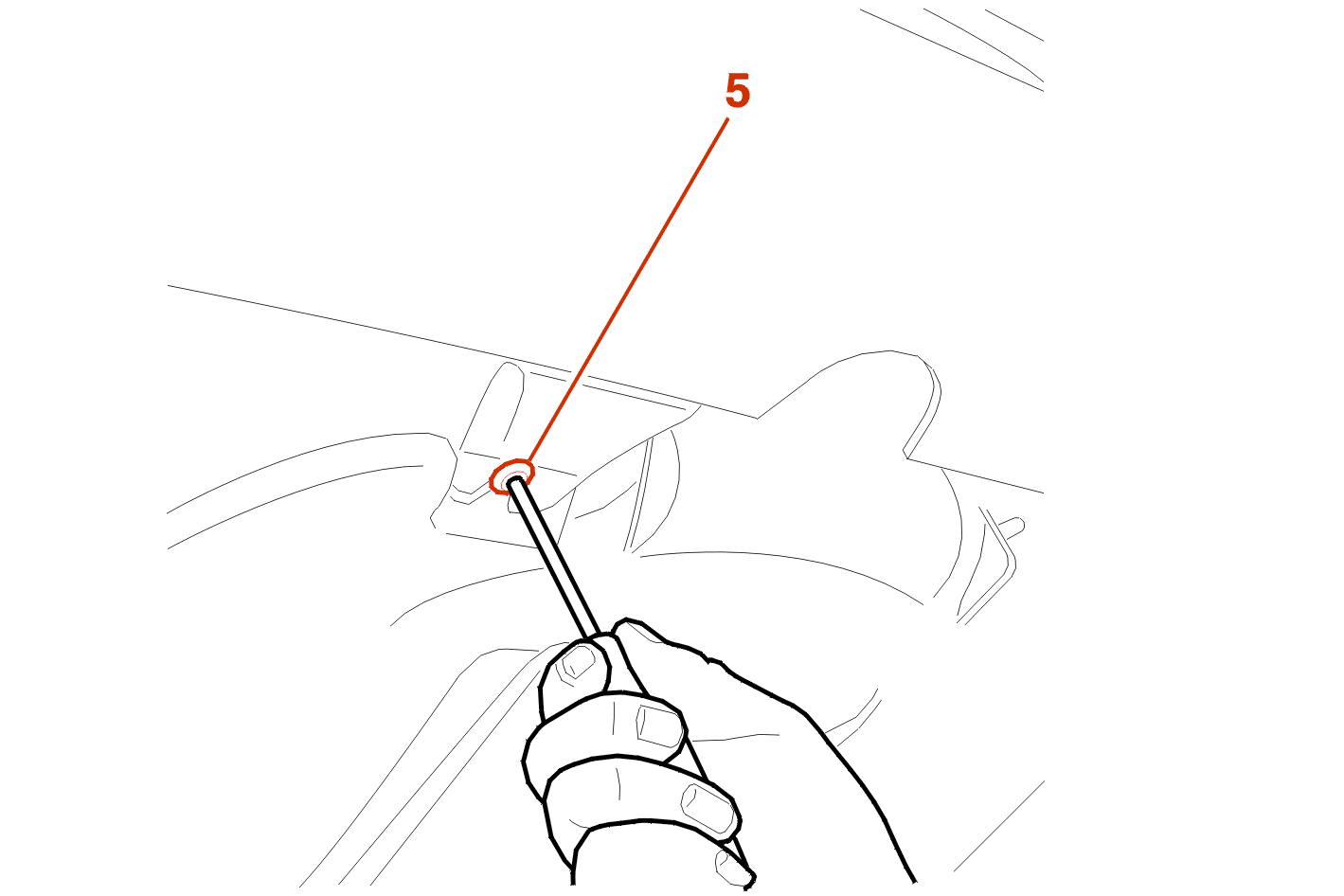

Poluzować środkowe mocowanie (5) zderzaka .

Zdemontować :

• dywanik bagażnika
• OKŁADZINĘ TYLNĄ

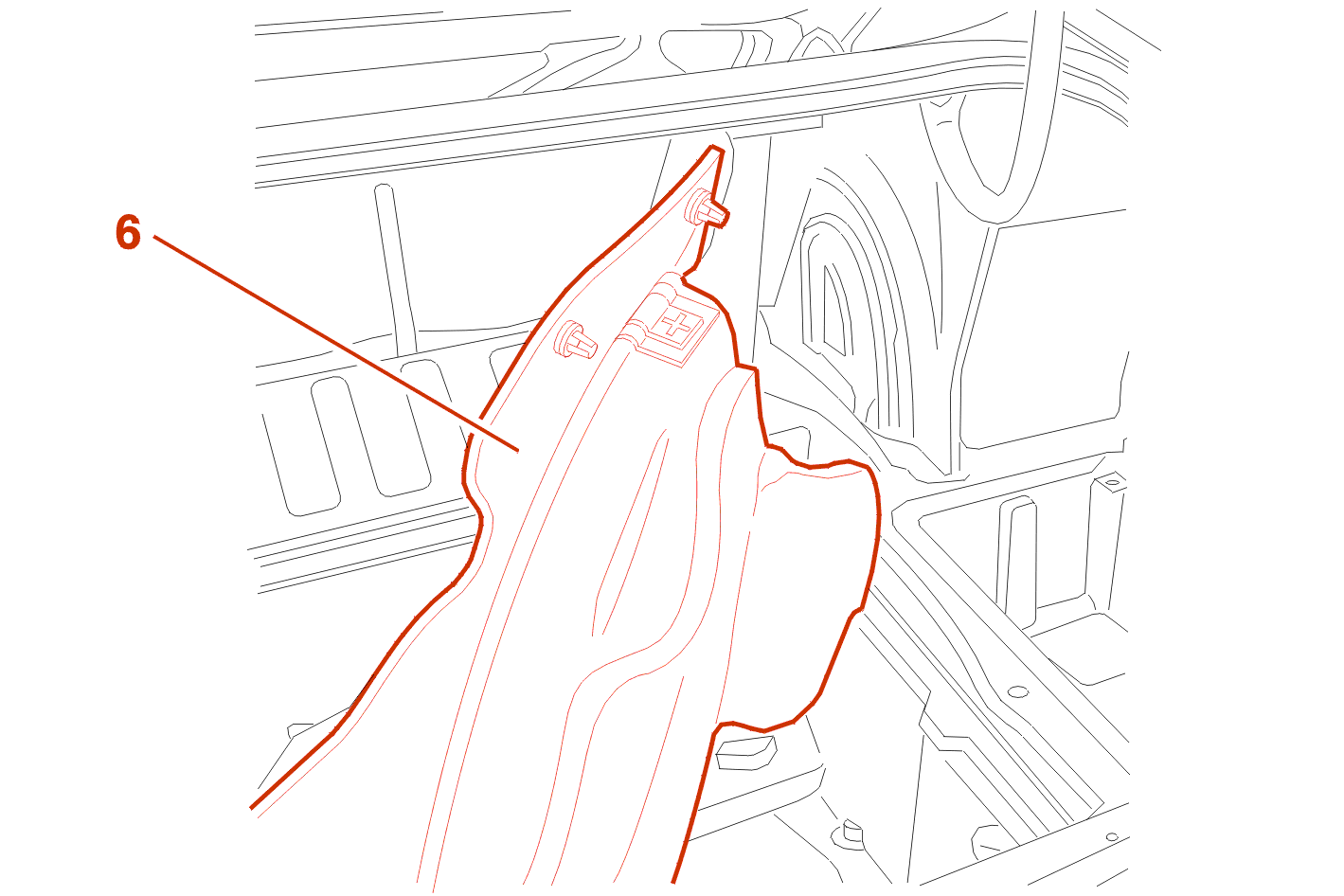

Zdemontować częściowo boczne wykładziny bagażnika (6) i opuścić je do środka bagażnika .

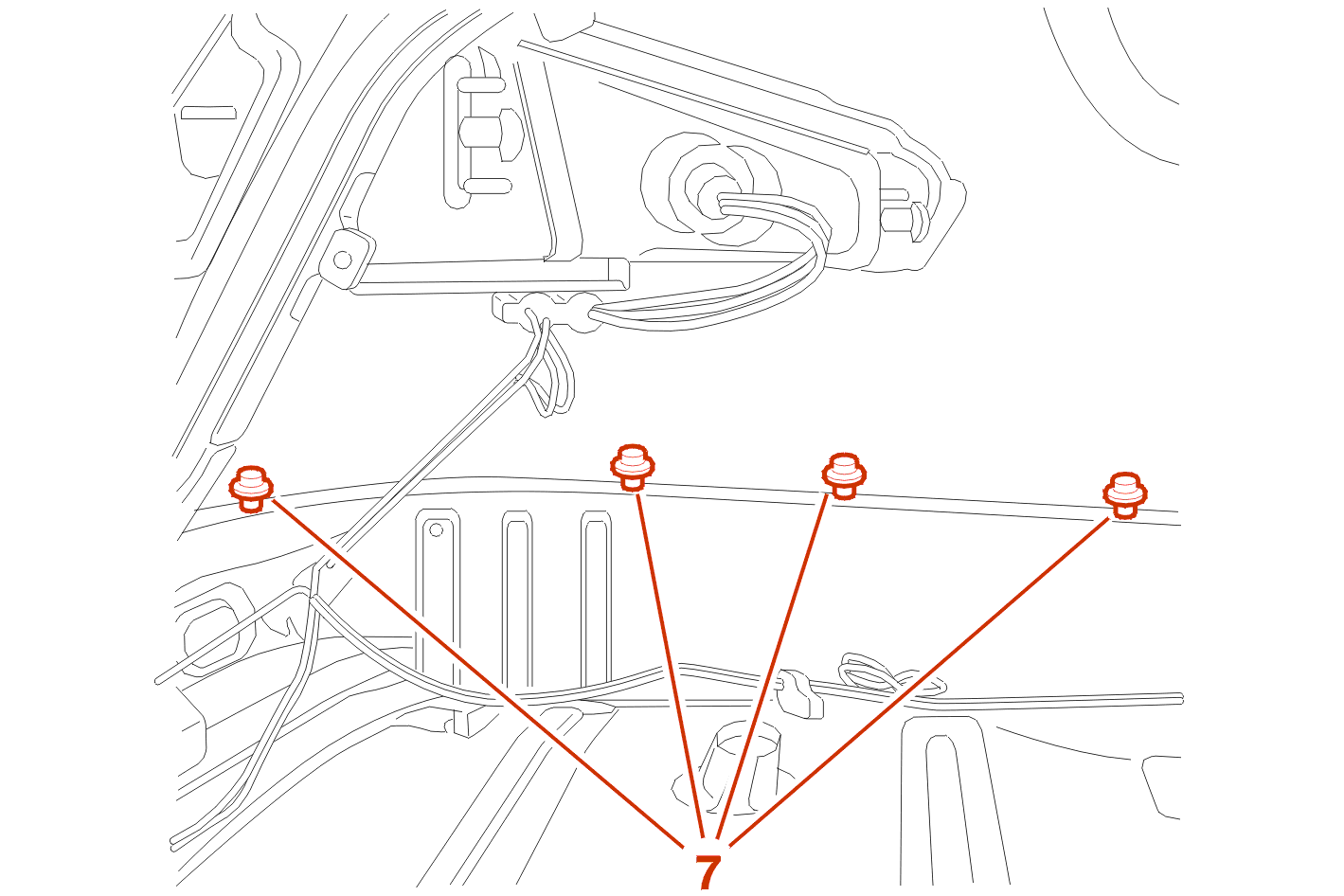

Zdemontować boczne mocowania (7) zderzaka .

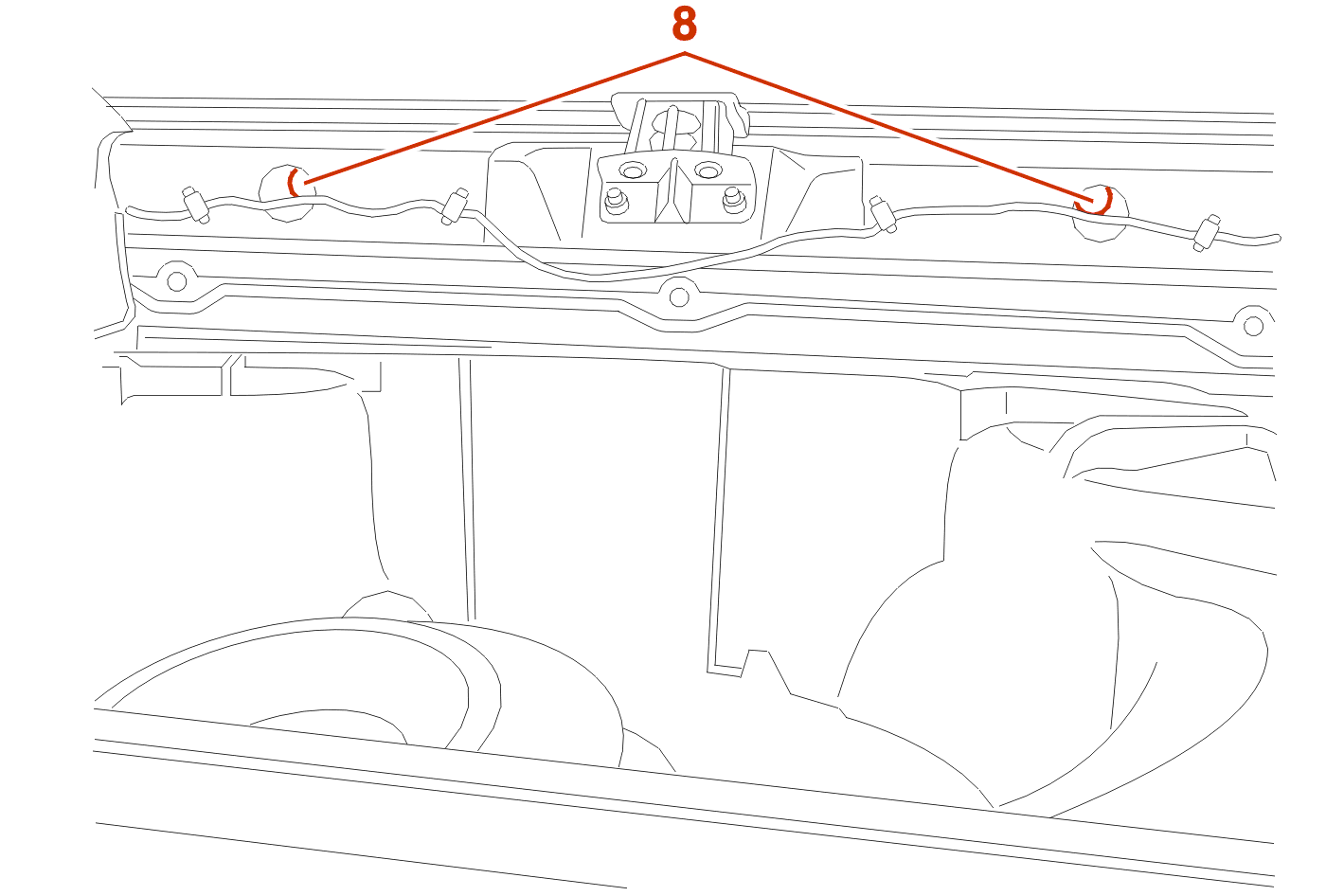

Zdemontować centralne tylne mocowania (8) zderzaka .

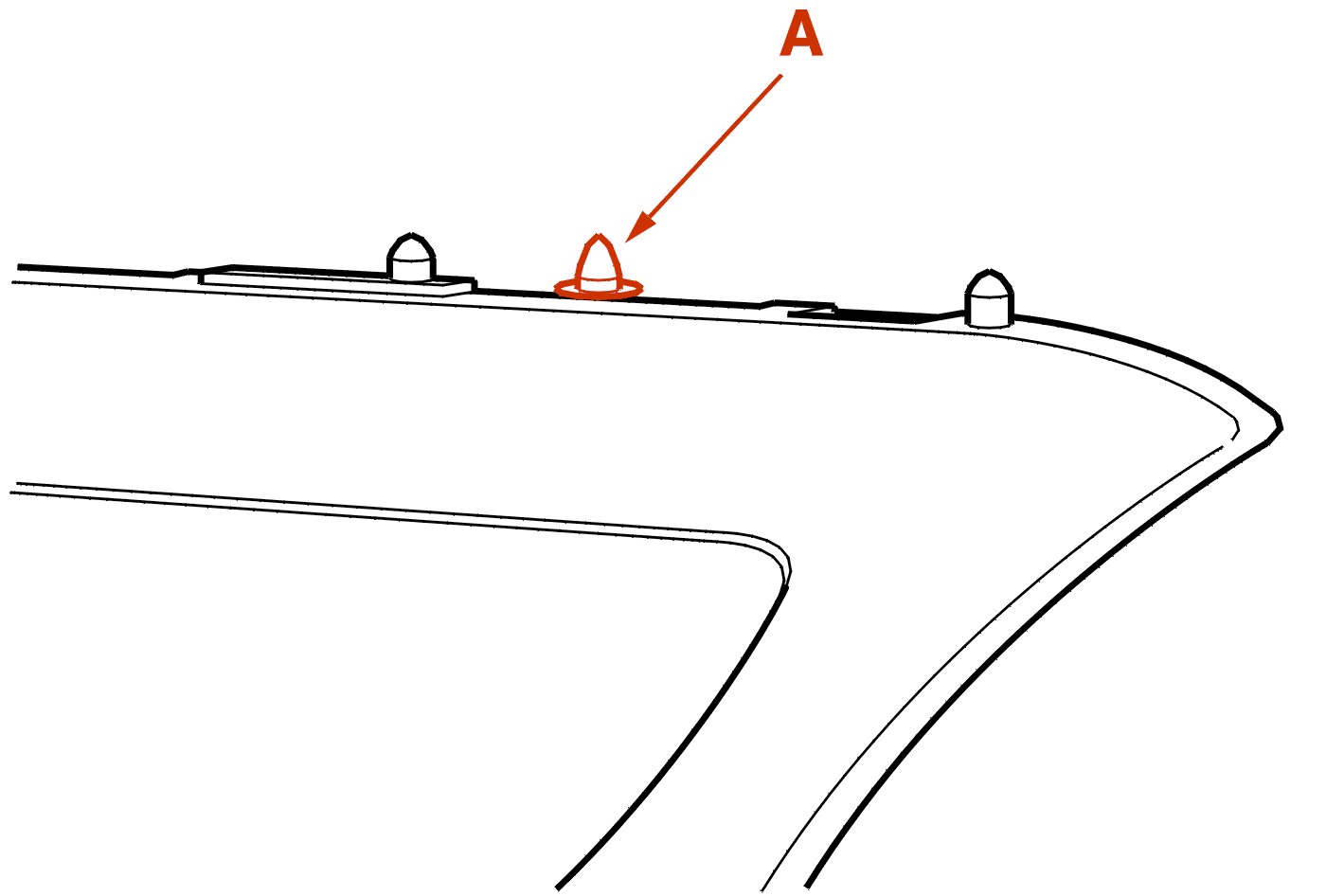

Z każdej strony : Wyczepić zderzak w (A) na dół .

Prawa strona :

• odłączyć i wyciągnąć wiązkę oświetlenia tablicy rejestracyjnej

Cechy szczególne : Z lewej strony :

• odłączyć i wyciągnąć wiązkę czujnika ułatwiającego parkowanie (w zależności od wyposażenia)
• odłączyć i wyciągnąć wiązkę oświetlenia anteny telefonu (w zależności od wyposażenia)

Zdemontować zderzak oraz jego środkowy wspornik .

2 - MONTAŻ

KONIECZNIE : jeżeli spinka została uszkodzona podczas demontażu bocznych wykładzin bagażnika, wymienić ją .

KONIECZNIE : JEŻELI UCHWYT SPINKI JEST ZNISZCZONY, WYMIENIĆ GO .

Połączyć ponownie wiązki elektryczne (W zależności od wyposażenia) .

Z każdej strony : Zapiąć zderzak w (A) .

Kontynuować operacje montażu w kolejności odwrotnej do czynności demontażowych .

Sprawdzić działanie urządzeń elektrycznych .
