B1EG1TK1 - 607 MOTOR ES9J4S

DESMONTAGEM-MONTAGEM ÁRVORES DE CAMES

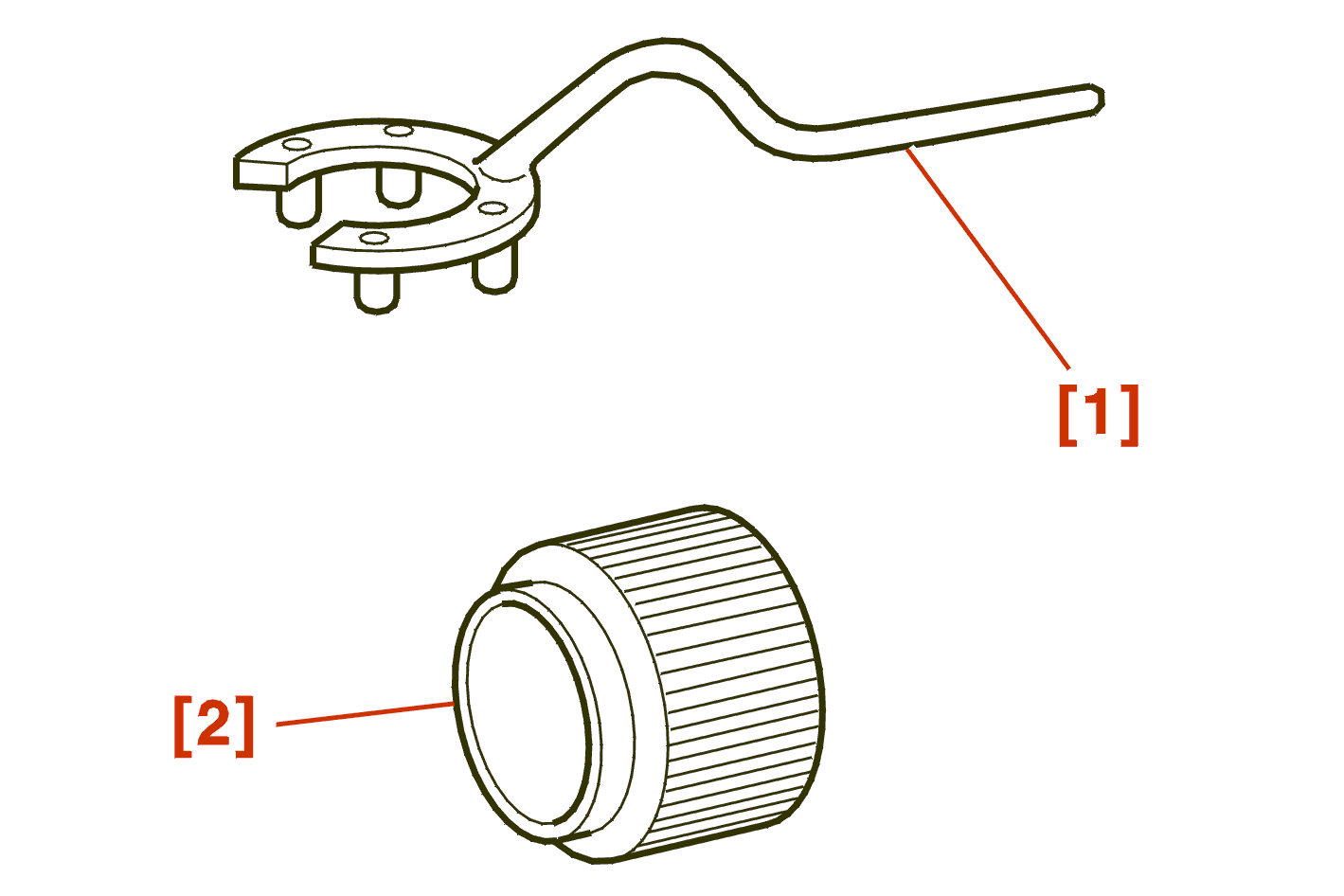

1 - FERRAMENTA ESPECIAL

[1] Ferramenta de imobilização dos cubos da árvore de cames (-).0187-F .

[2] tampão de montagem do retentor da árvore de cames (-).0187-D .

2 - DESMONTAGEM

{{n6983}} deposer les vtc .

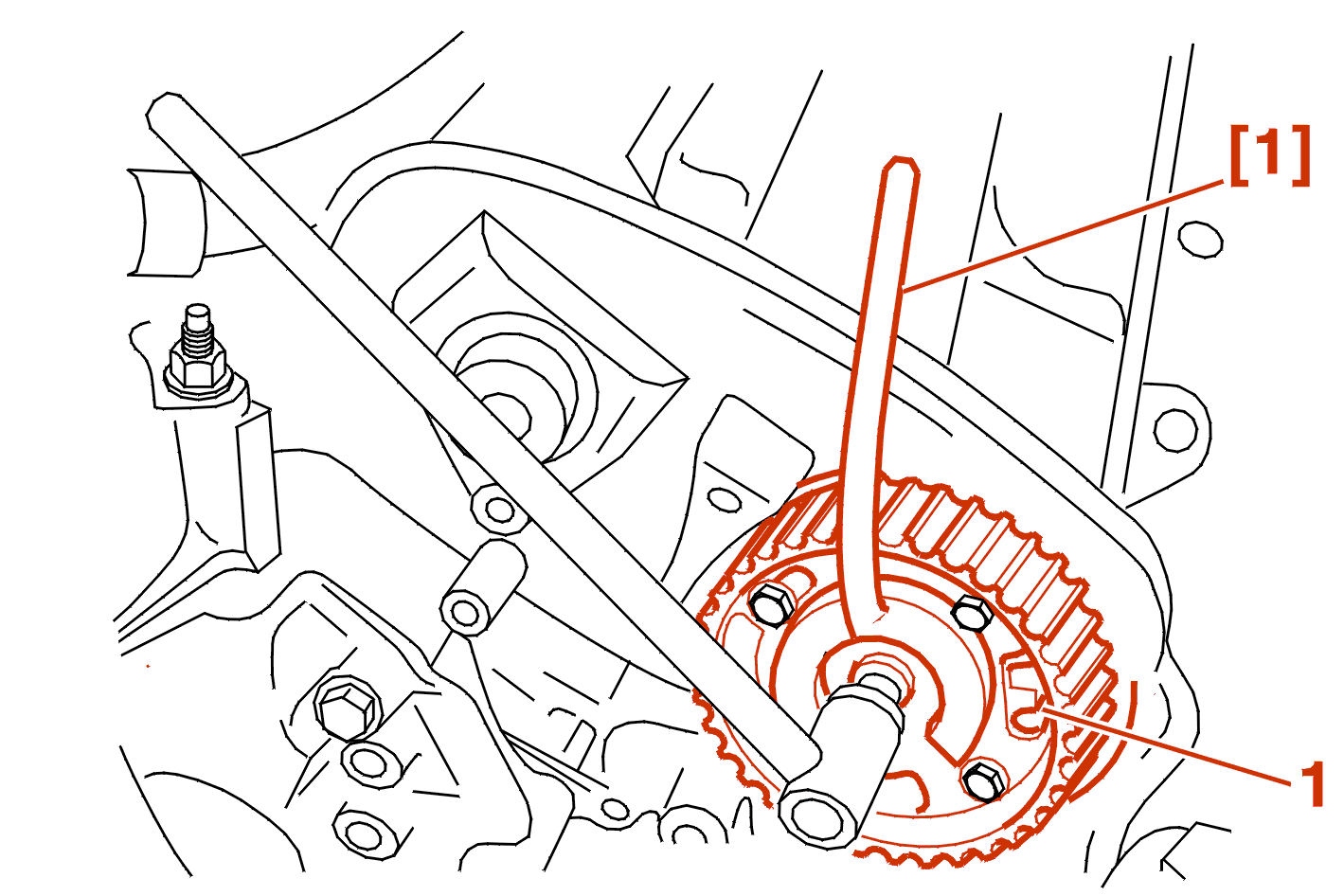

Desapertar o parafuso de fixação dos cubos das árvores de cames imobilizando-as cames com a ferramenta [1] .

Desmontar :

• o conjunto cubo/pinhão (1)
• os parafusos do carter da distribuição nos cárteres tampa de apoios da árvores de cames
• os retentores da árvore de cames

Afastar os cabos .

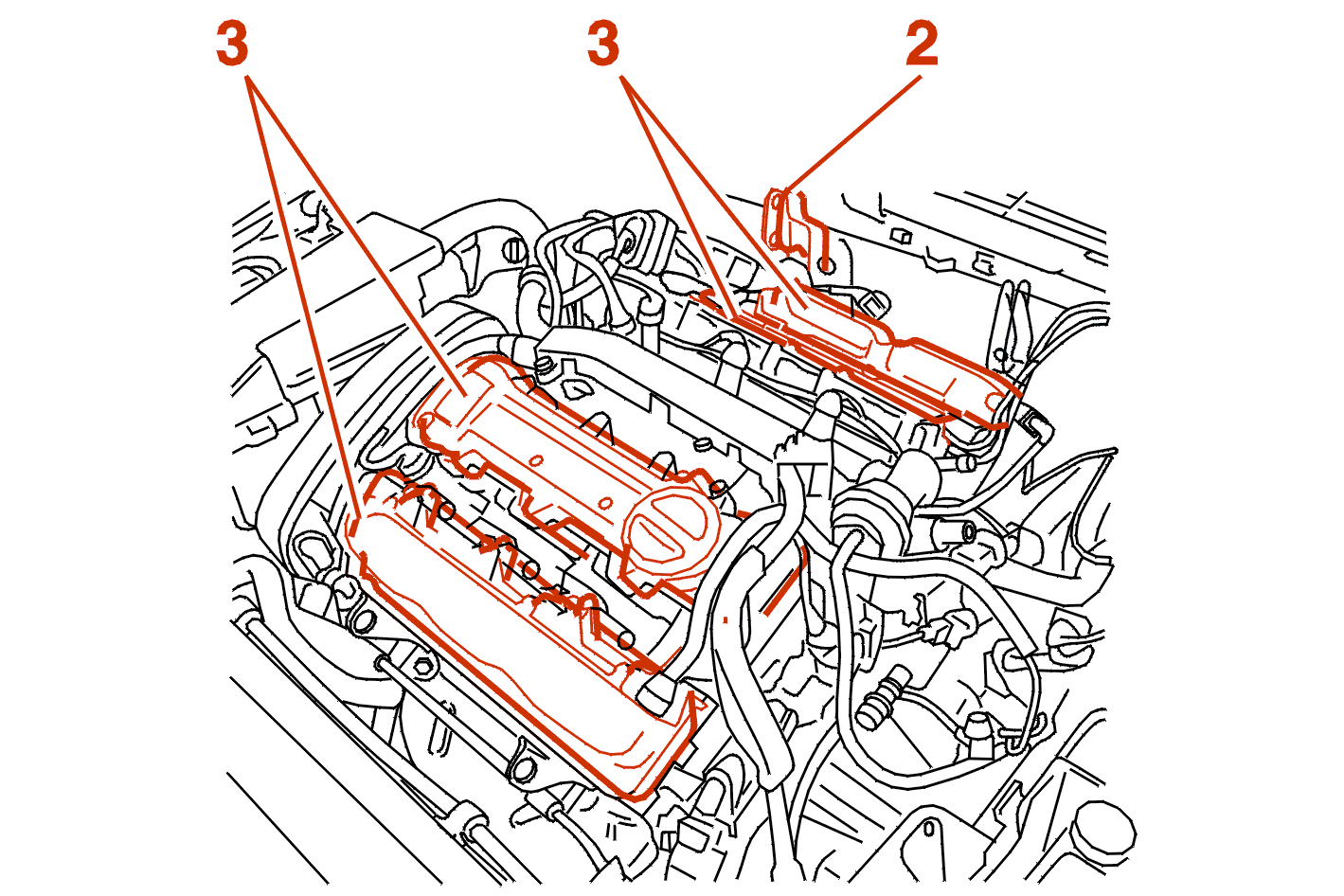

Desmontar os suportes (2) .

{{N6984}} desserrer progressivement et en spirale les vis des couvre-culasses en commençant par l'extérieur .

Desmontar a ou as tampas da(s) cabeça(s) (3) .

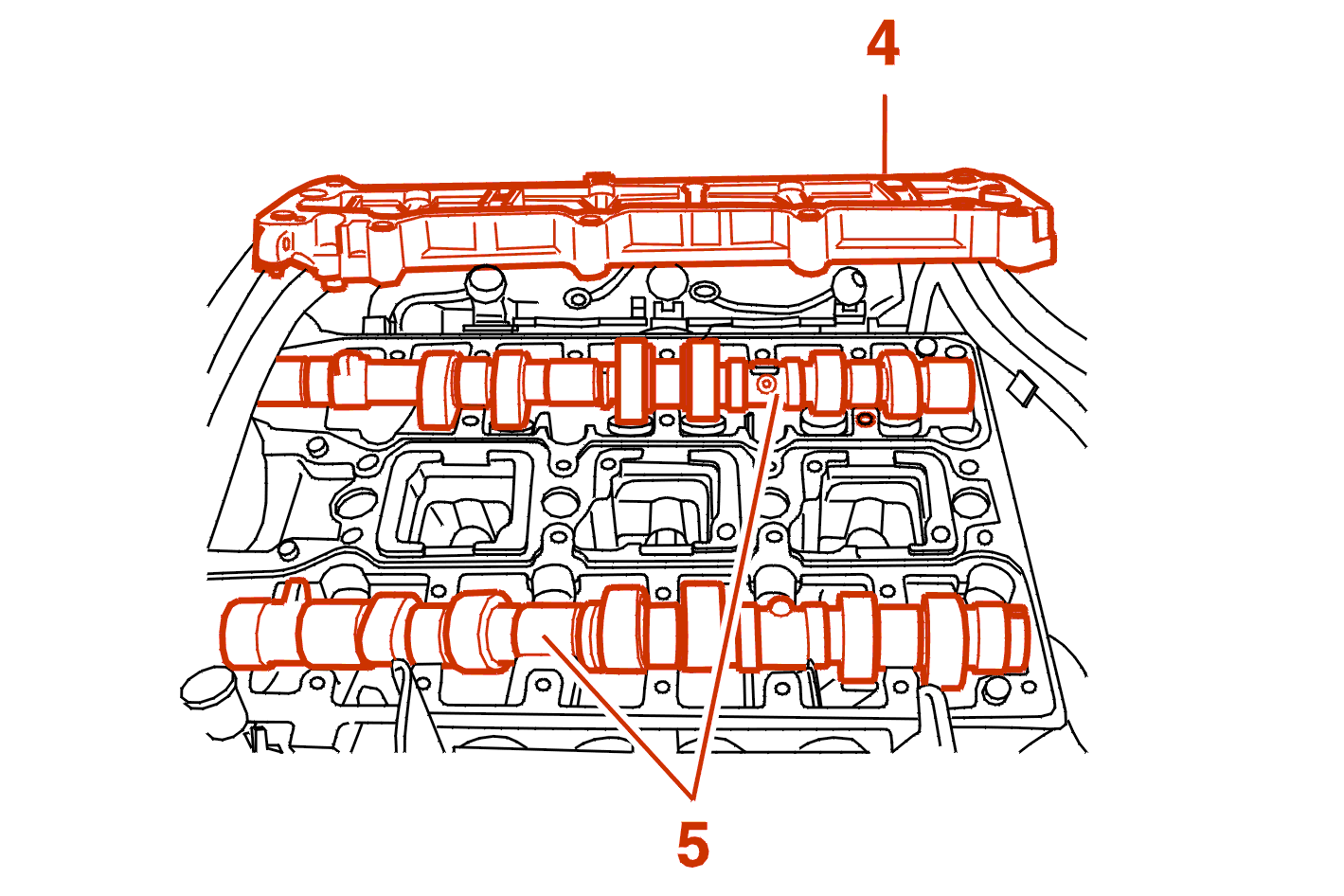

ATENÇÃO : desapertar os parafusos de fixação do carter de apoios da árvore de cames (4), progressivamente e em espiral começando pelo exterior, de maneira a descolar alguns milímetros do plano de junta .

Fazer sair a árvore de cames dos apoios batendo ligeiramente lado pinhão .

Desmontar :

• o ou os cárteres tampa de apoios (4)
• a ou as árvores de cames (5)

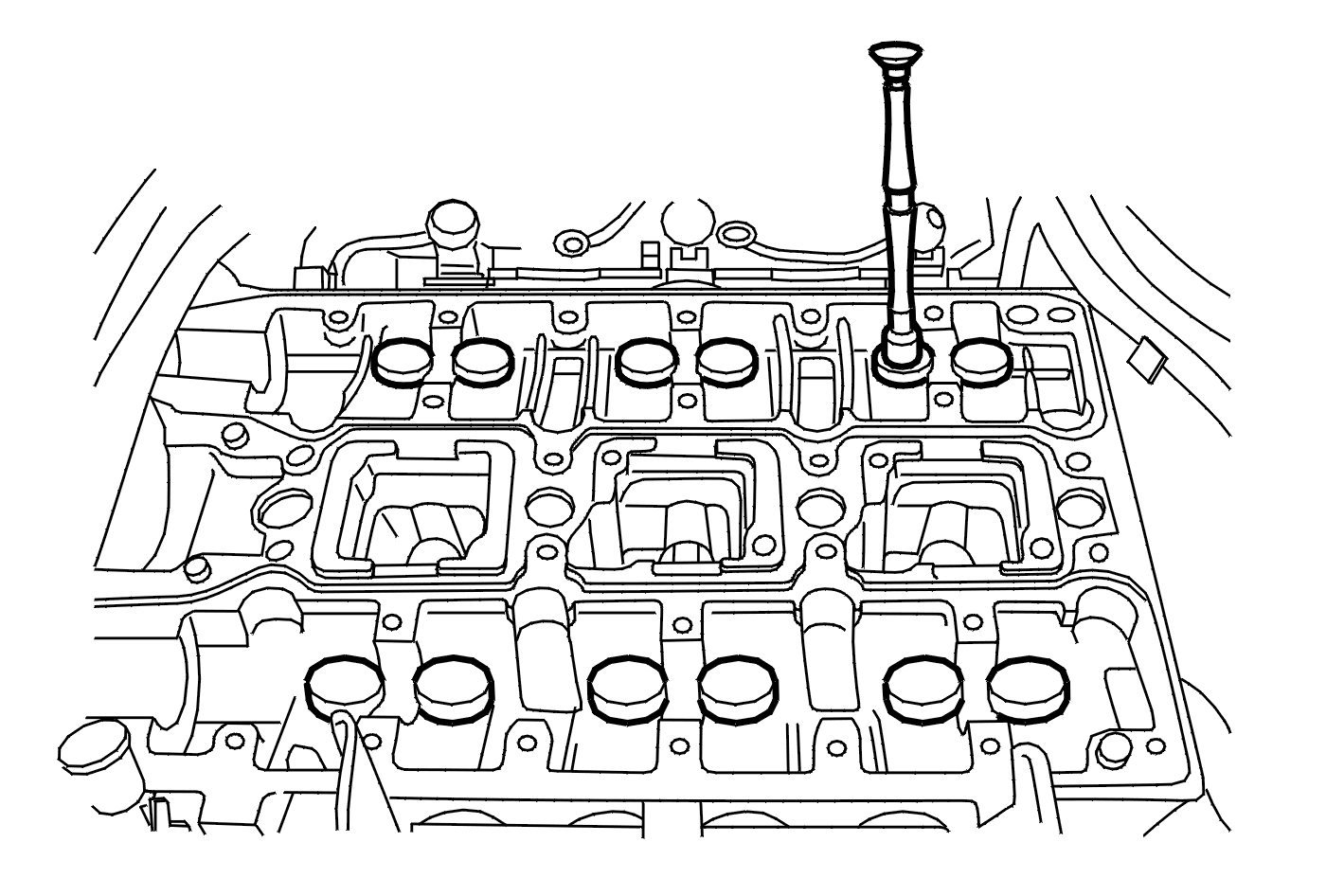

No caso de desmontagem das touches :

• marcar a localização das touches antes da desmontagem
• utilizar uma ventosa do tipo utilizado para a rodagem das válvulas

Retirar o óleo dos furos roscados dos parafusos de fixação das tampas dos apoios das árvores de cames .

Limpar as superfícies da junta com o produto decapante homologado; Excluir as ferramentas abrasivas ou cortantes .

3 - MONTAGEM

Montagem das touches :

• olear os corpos das tuches (MOLYDAL GB SP 370G)
• montar as touches respeitando a sua localização original
• assegurar-se da livre rotação das touches na cabeça

Lubrificar as cames e os apoios (MOLYDAL GB SP 370G) .

Montar a ou as árvores de cames .

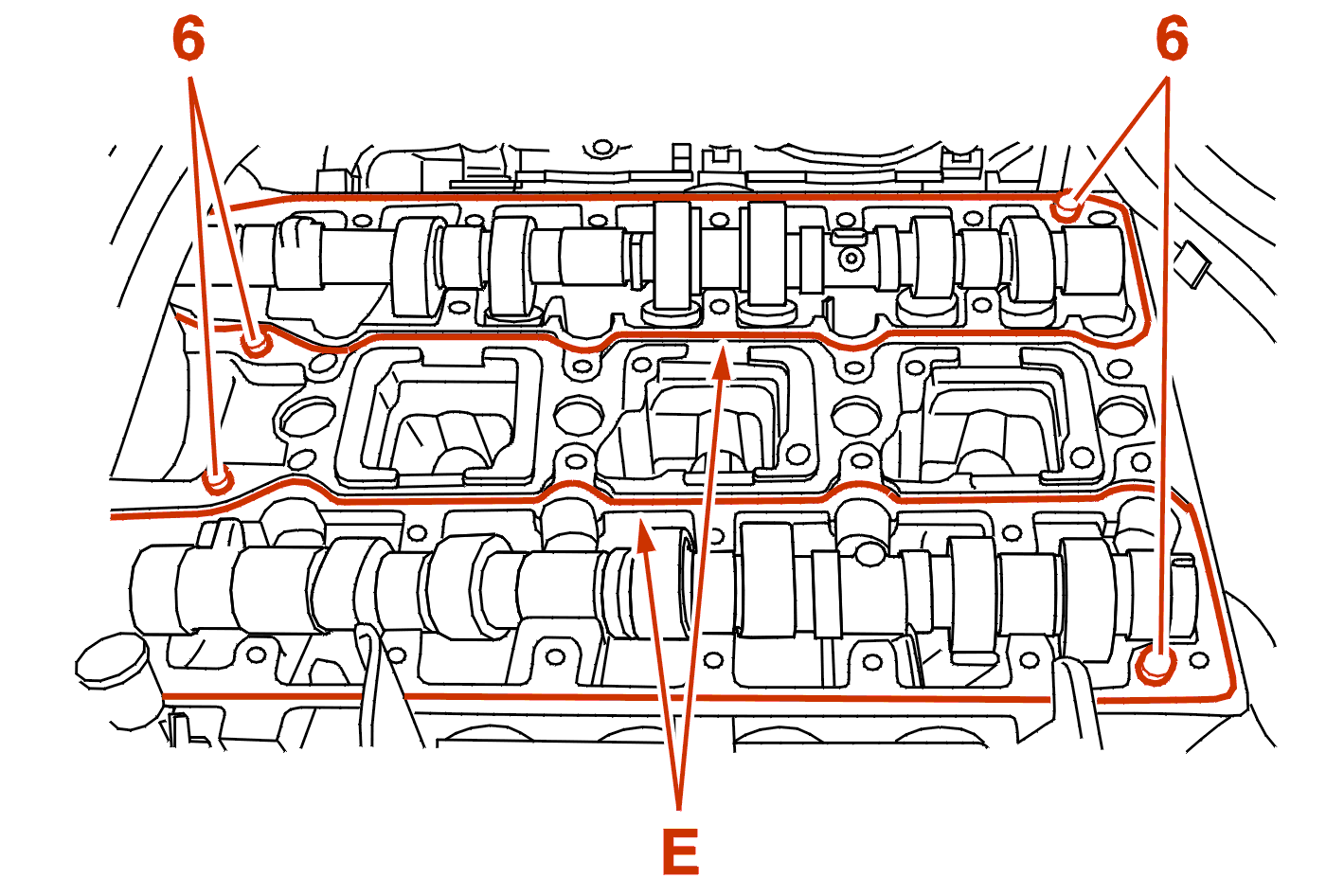

Confirmar a presença dos troços (6) .

Aplicar um cordão de pasta de juntas SILICONE CATEGORIE 2 (AUTOJOINT OR) em (E) no contorno dos planos de junta .

Colocar o ou os cárteres de apoios das árvores de cames (4) .

Lado direito .

Lado esquerdo .

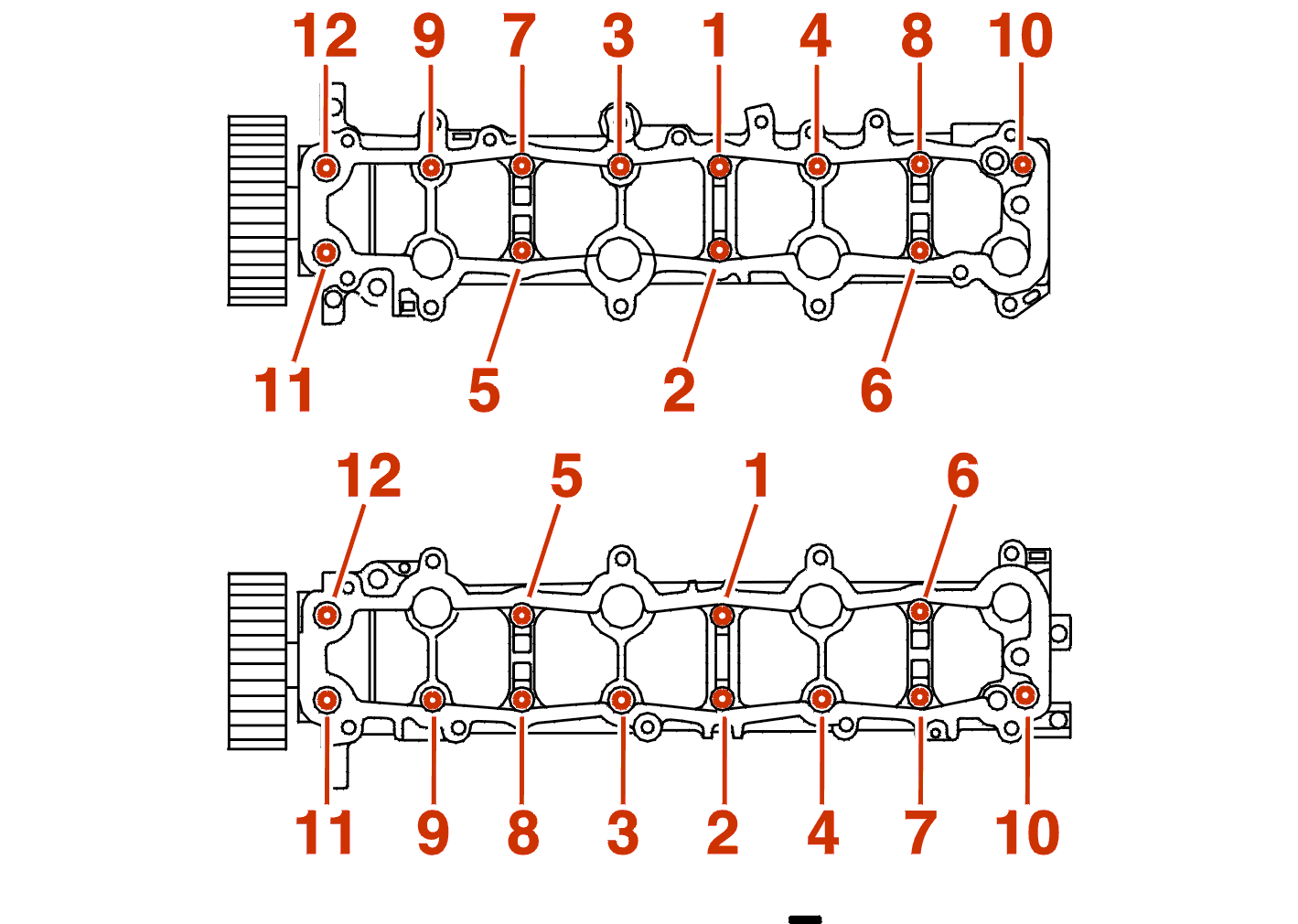

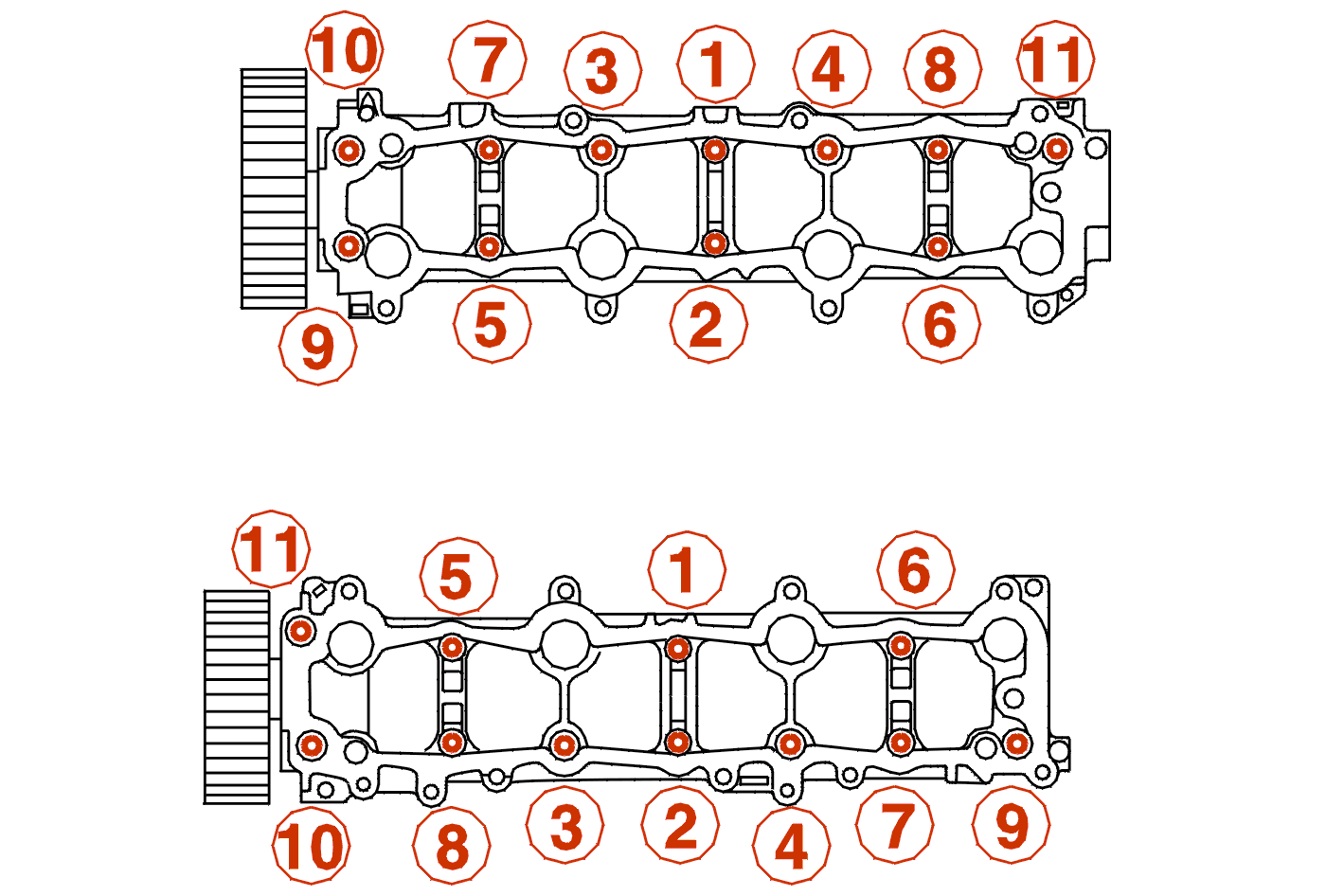

IMPERATIVO : aproximar e depois apertar progressivamente os parafusos de fixação pela ordem indicada (de 1 a 12) .

Pré-aperto 0.2 m.daN .

Aperto : 0.8 m.daN .

Controlar o aperto : 0.8 m.daN .

NOTA : as tampas das válvulas são equipadas com uma junta compósita suportando várias desmontagens, se a junta estiver danificada, pode ser reparada utilizando pasta de juntas SILICONE CATEGORIE 2 .

Colocar a ou as tampas das cabeças (3) .

Lado direito .

Lado esquerdo .

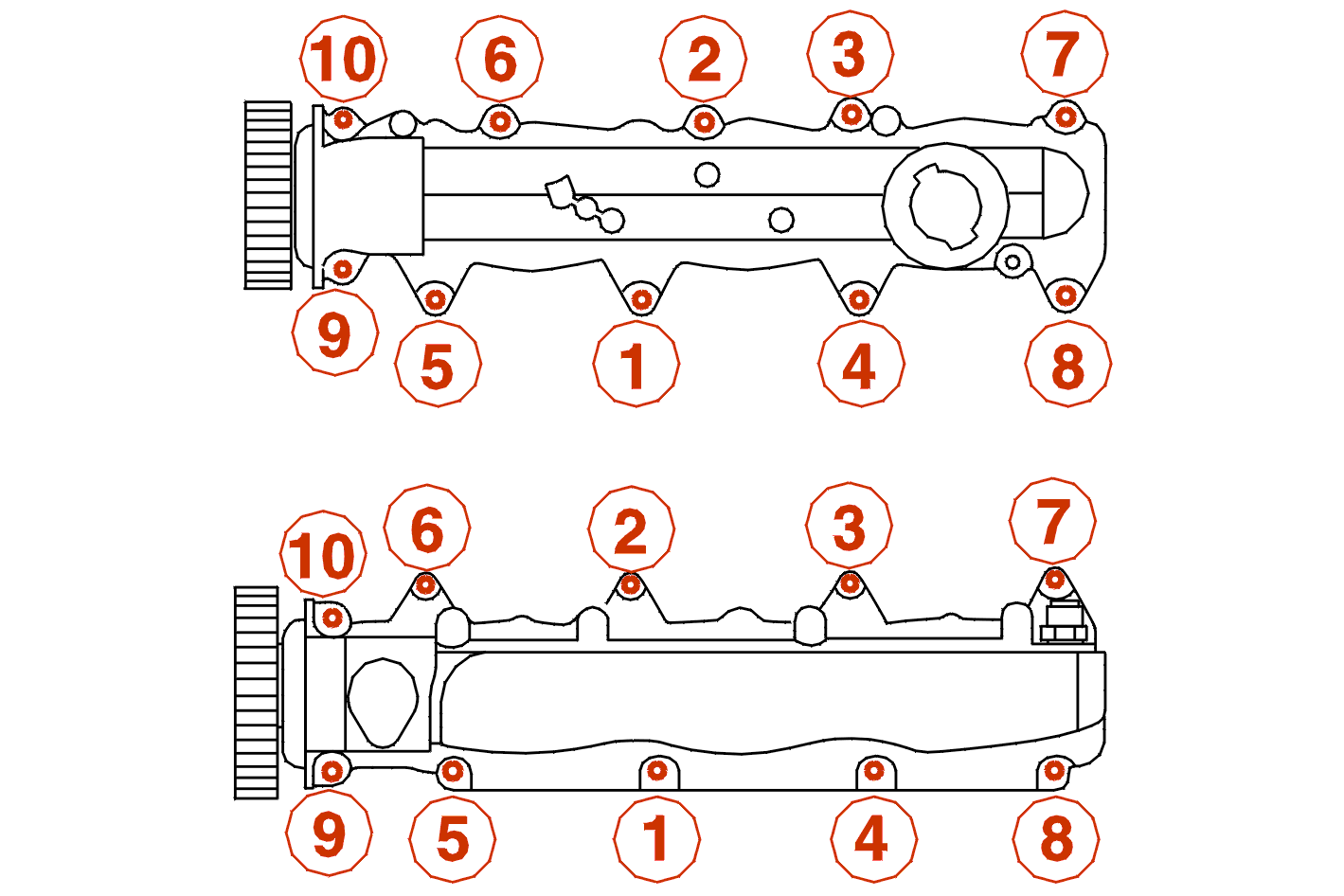

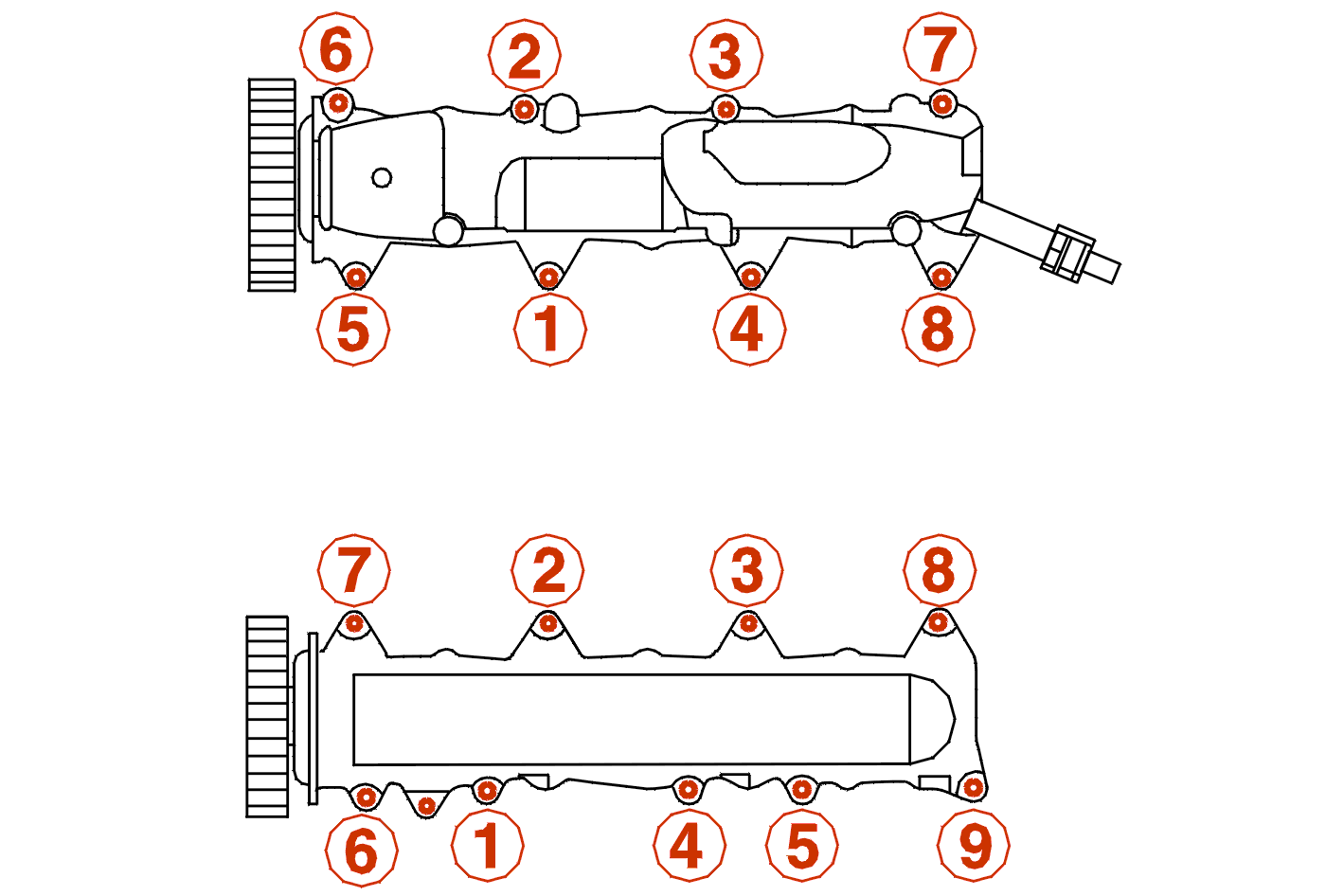

IMPERATIVO : aproximar e depois apertar progressivamente os parafusos de fixação pela ordem indicada (de 1 a 10) .

Pré-aperto 0.5 m.daN .

Aperto : 0.8 m.daN .

Controlar o aperto : 0.8 m.daN .

IMPERATIVO : antes de repor as juntas das árvores de cames confirmar se os fundos dos alojamentos estão isentos de pasta de juntas .

Encher de massa o intervalo entre os lábios do retentor .

IMPERATIVO : a face exterior do retentor deve estar isenta de qualquer vestígio de óleo .

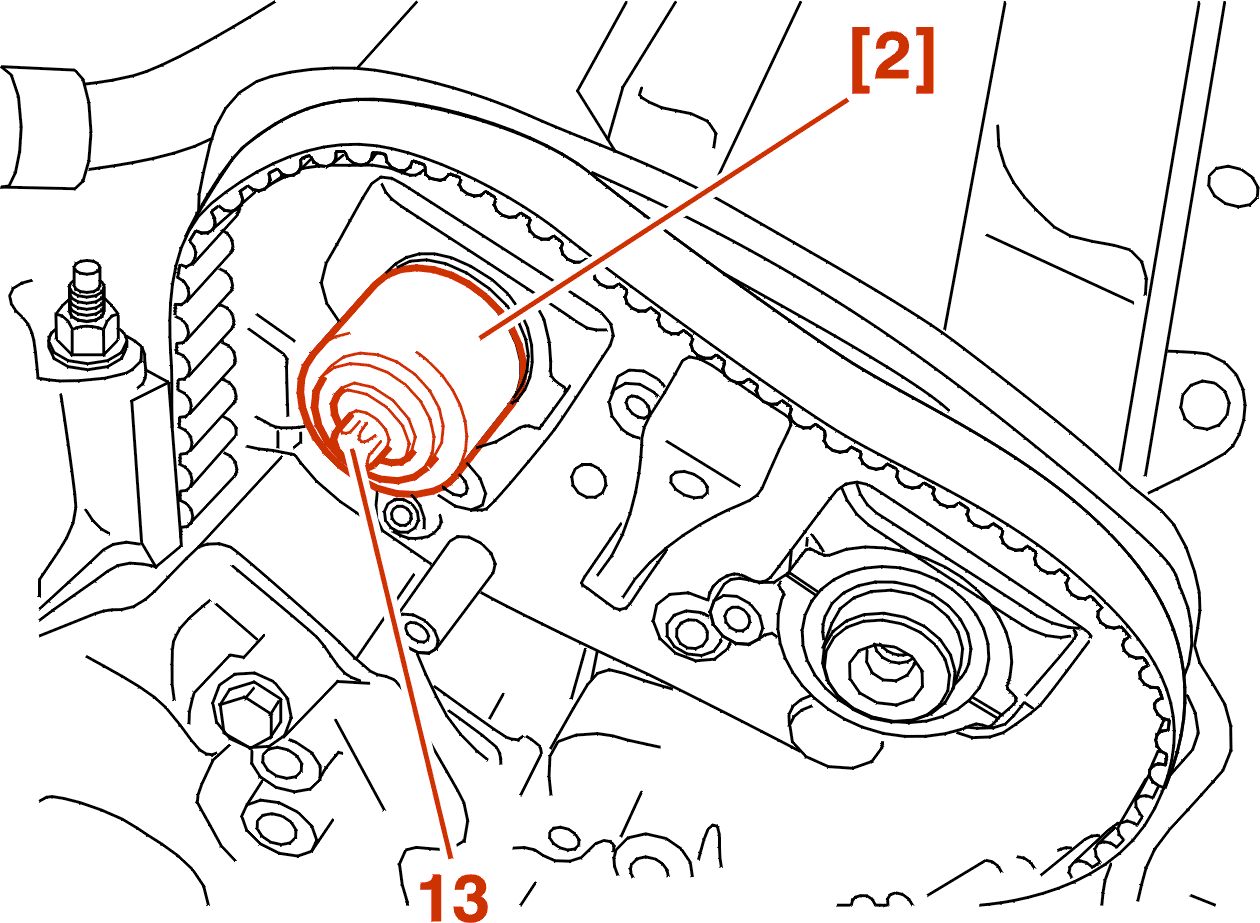

Montar os retentores das árvores de cames novos utilizando a ferramenta [2] e os parafusos dos cubos das árvores de cames (7) .

Montar :

• os parafusos do carter da distribuição nos cárteres tampa de apoios da árvores de cames

Desmontar o suporte motor superior direito .

Revestir as roscas e as superfícies de apoio das cabeças dos parafusos com massa MOLYKOTE G RAPID PLUS .

Montar :

• o conjunto cubo/pinhão (1)
• {{n6985}} l'ensemble vtc/pignon

ATENÇÃO : quando da montagem, respeitar o posicionamento segundo : prato (C) lado exterior motor para a admissão; prato (C) lado interior motor para o escape .

Apertar o parafuso de fixação dos cubos das árvores de cames (7) imobilizando-as com a ferramenta [1] .

Dois métodos de aperto são possíveis .

1- Aperto angular (aconselhado) :

• aperto : 2 m.daN
• aperto angular de 57° utilizando uma ferramenta do tipo FACOM D.360

2-Aperto ao binário :

• aperto : 8 m.daN

Montar :

• as cavilhas de afinação

montar a correia de distribuição .

Continuar as operações de montagem pela ordem inversa das operações de desmontagem .
