B1EG1CK1 - 607 ДВИГАТЕЛЯ EW12J4

СНЯТИЕ-УСТАНОВКА ЗУБЧАТЫЙ РЕМЕНЬ ГРМ

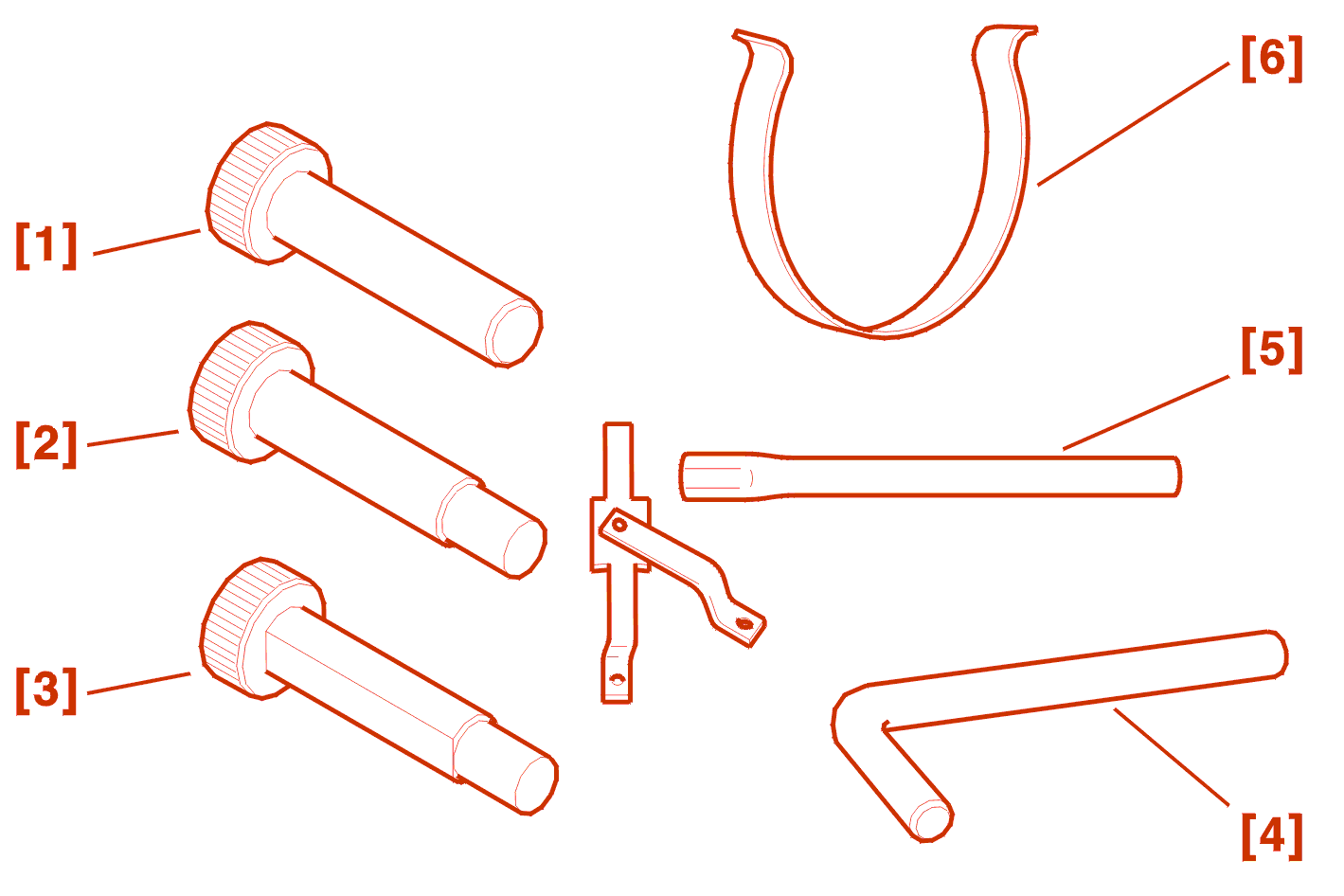

1 - СПЕЦИАЛЬНОЕ ПРИСПОСОБЛЕНИЕ

[1] Фиксатор для коленвала (-).0189-B .

[2] Приспособления для выставления ступиц распредвала (Выпуск) (-).0189-AZ .

[3] Приспособления для выставления ступиц распредвала (Впуск) (-).0189-L .

[4] Приспособление для установки (-).0189-J .

[5] приспособление для фиксирования ступицы (-).0606-A1/(-).0606-A2 .

[6] Приспособление для поддержания ремня (-).0189-K .

2 - СНЯТИЕ

Отсоединить аккумуляторную батарею .

Снять :

Переднее правое колесо
грязезащитный щиток (передний правый)
Ремень привода навесных агрегатов

ДВИГАТЕЛЯ EW12J4

Снять :

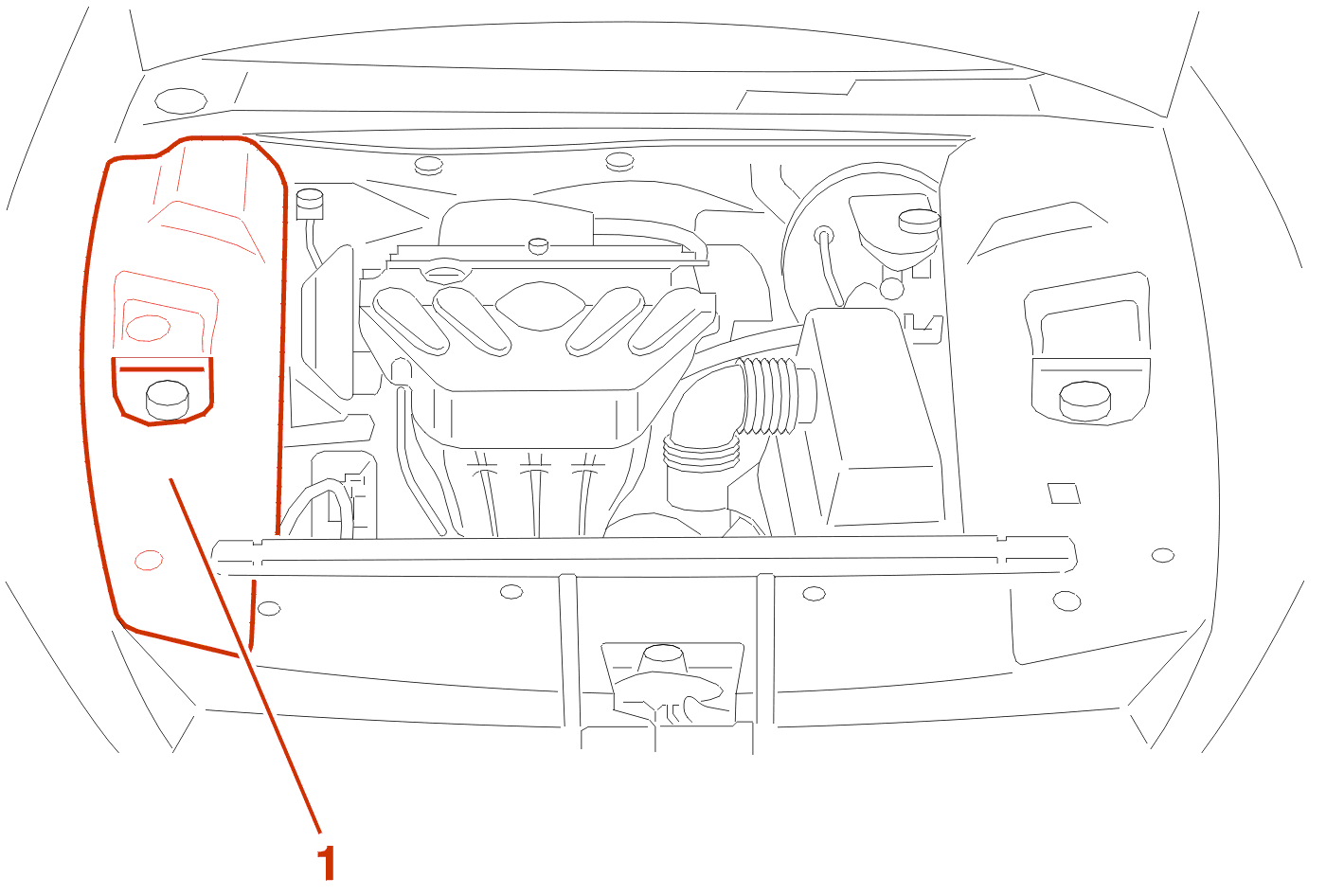

декоративную крышку (1)

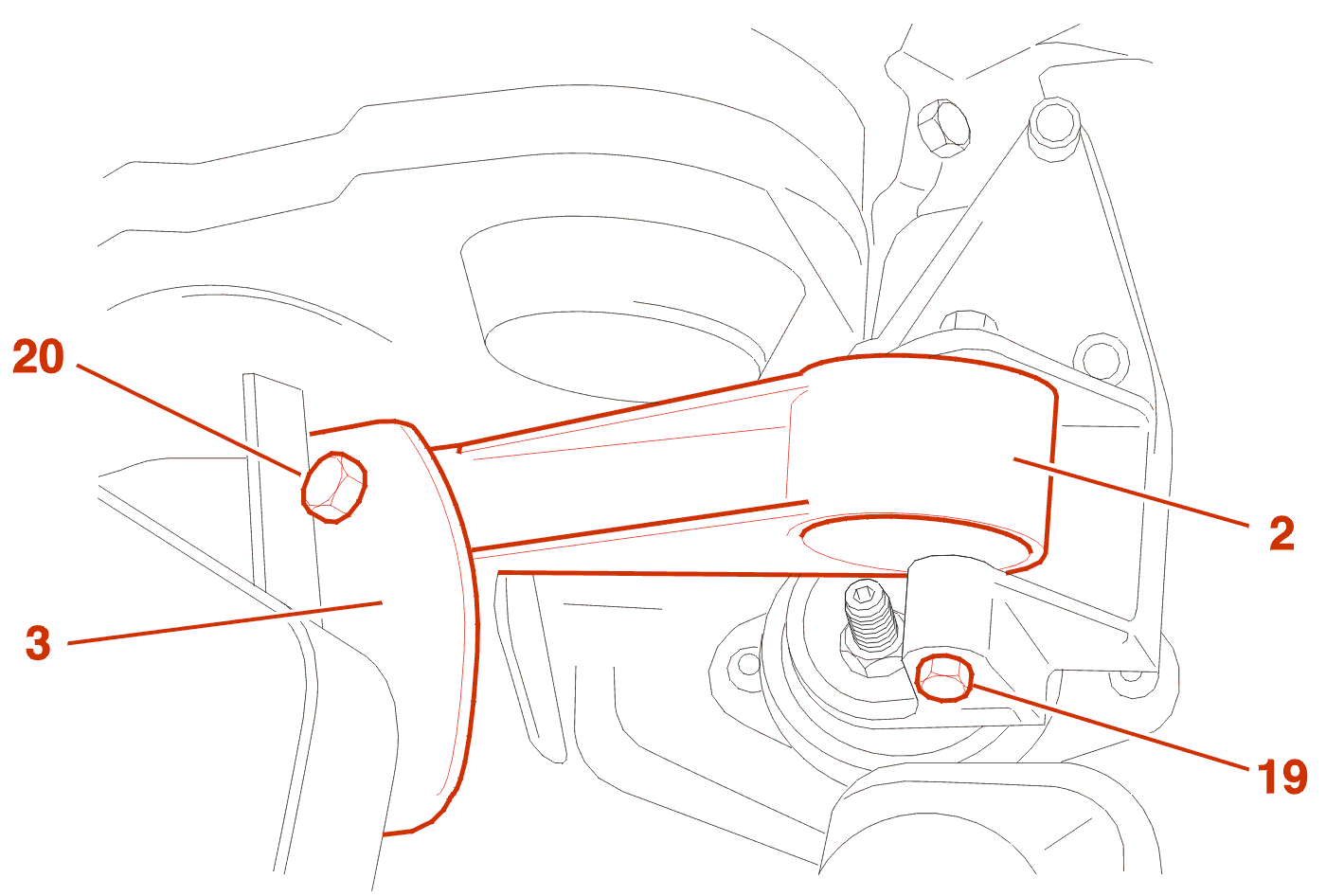

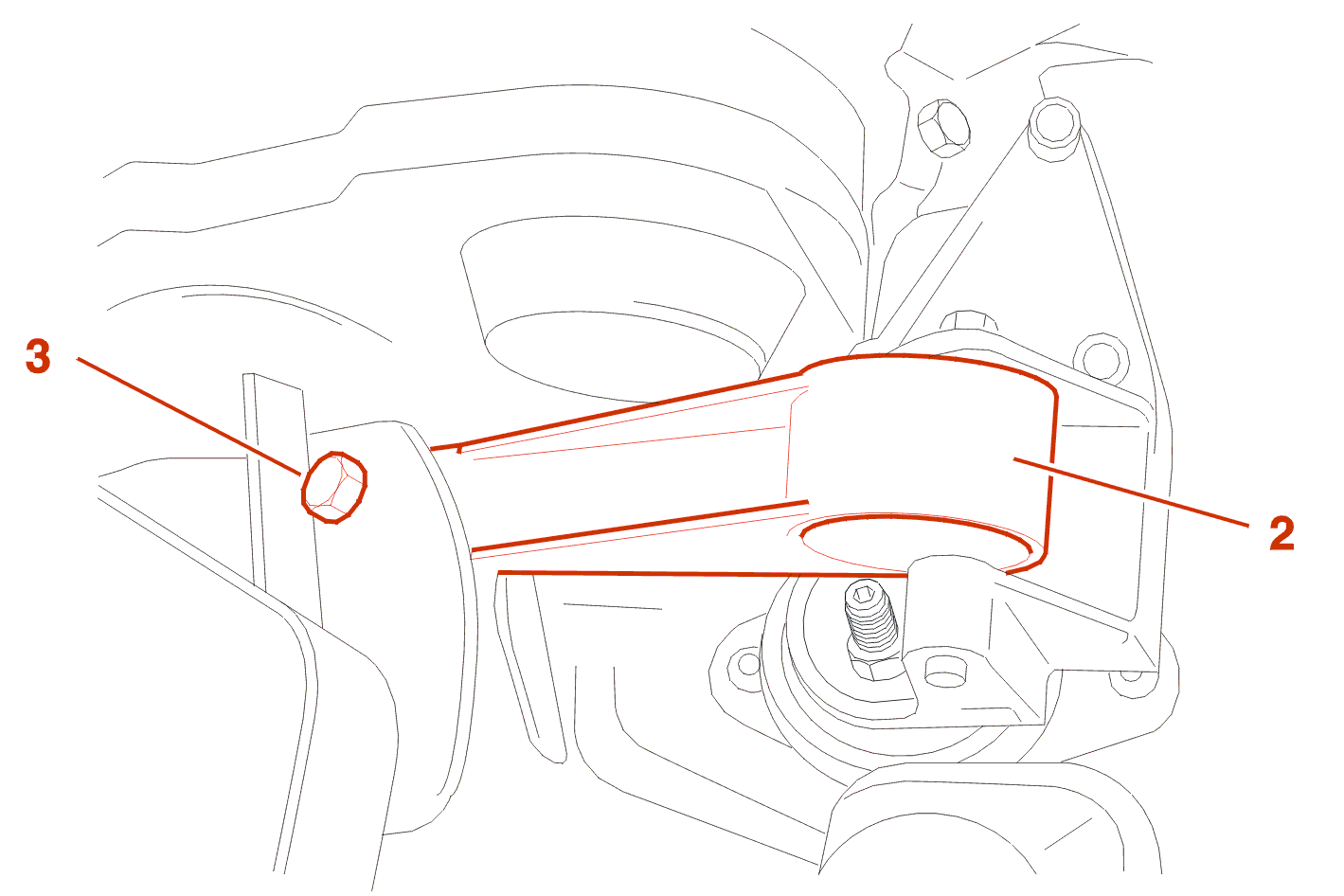

Снять реактивный кронштейн (2) подвески двигателя .

ПРИМЕЧАНИЕ : Снять кожух (3) .

Снять :

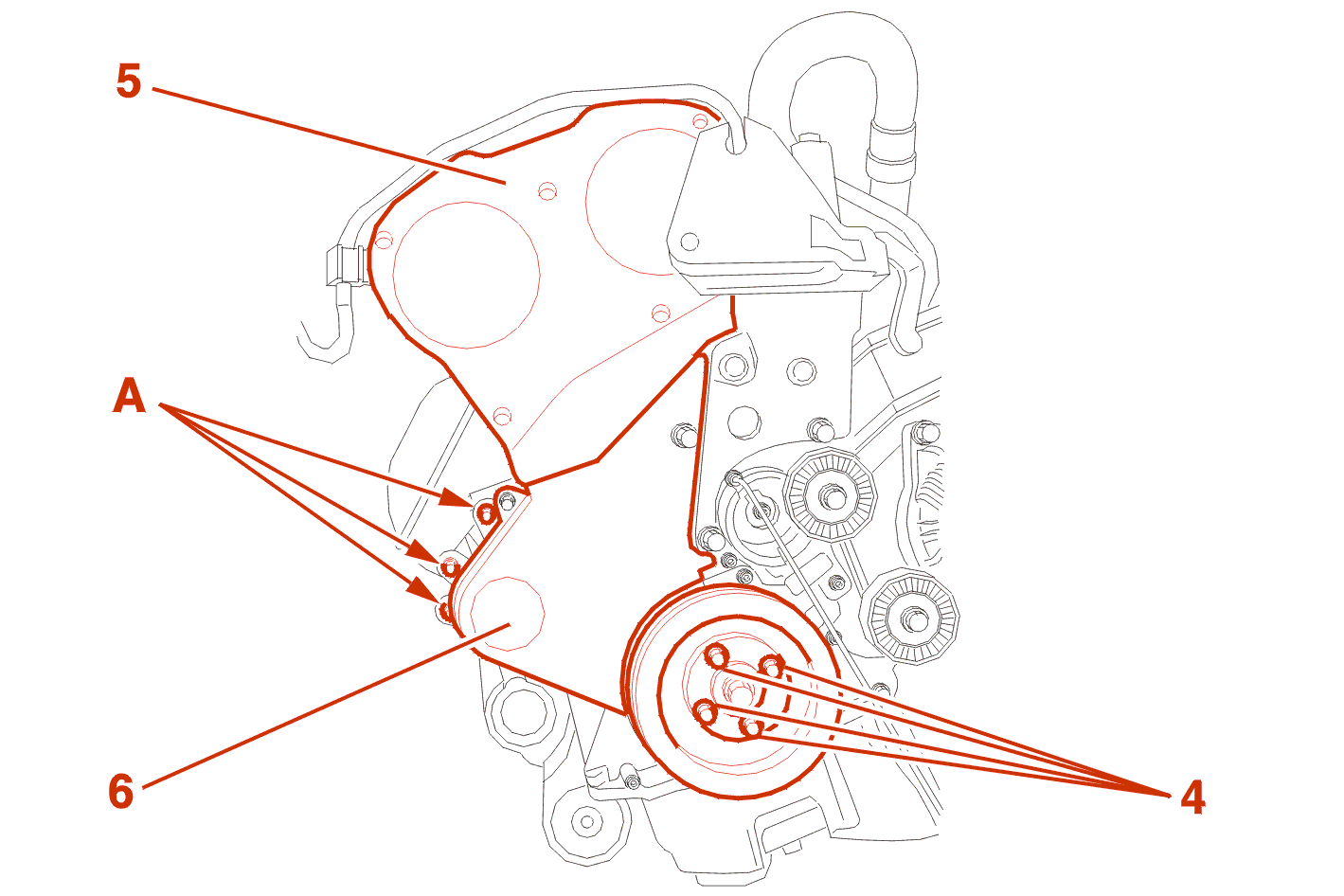

Болтов (4) + Шкив привода навесных агрегатов
Кожух газораспределительного механизма (5)
Кожух газораспределительного механизма (6)

ВНИМАНИЕ : Не отворачивать болты крепления (A) .

ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : Не отворачивать болты крепления (7) .

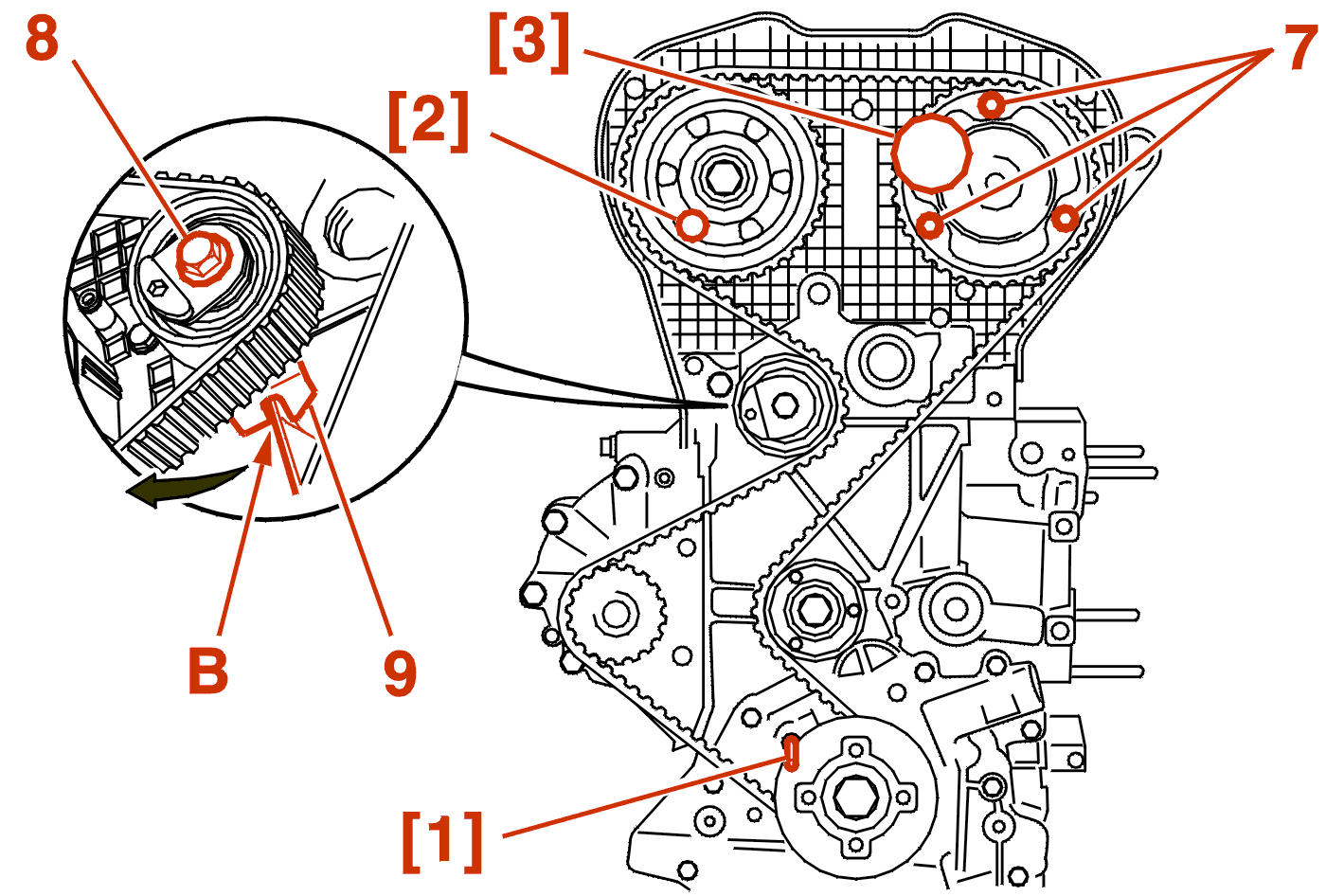

Застопорить :

Распредвал выпускных клапанов,с помощью приспособления [2]
Распредвал впускных клапанов,с помощью приспособления [3]
коленчатый вал,с помощью приспособления [1]

Ослабить болт (8) (Максимально) .

Высвободить кронштейн ролика (9) из прилива блок-картера (для увеличения свободы перемещения) .

Снять .

3 - УСТАНОВКА

Систематически заменять : Ремень механизма газораспределения .

ДВИГАТЕЛЯ EW12J4

ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : Убедиться, что ролики (10), (11) и водяной насос (12) вращаются свободно без зазоров и задиров; Убедиться также, что ролики не издают шума и/или от них не отлетают брызги смазки .

В случае замены, Момент(ы) затяжки :

Ролик (11) затянуть усилием 3.5 дНм

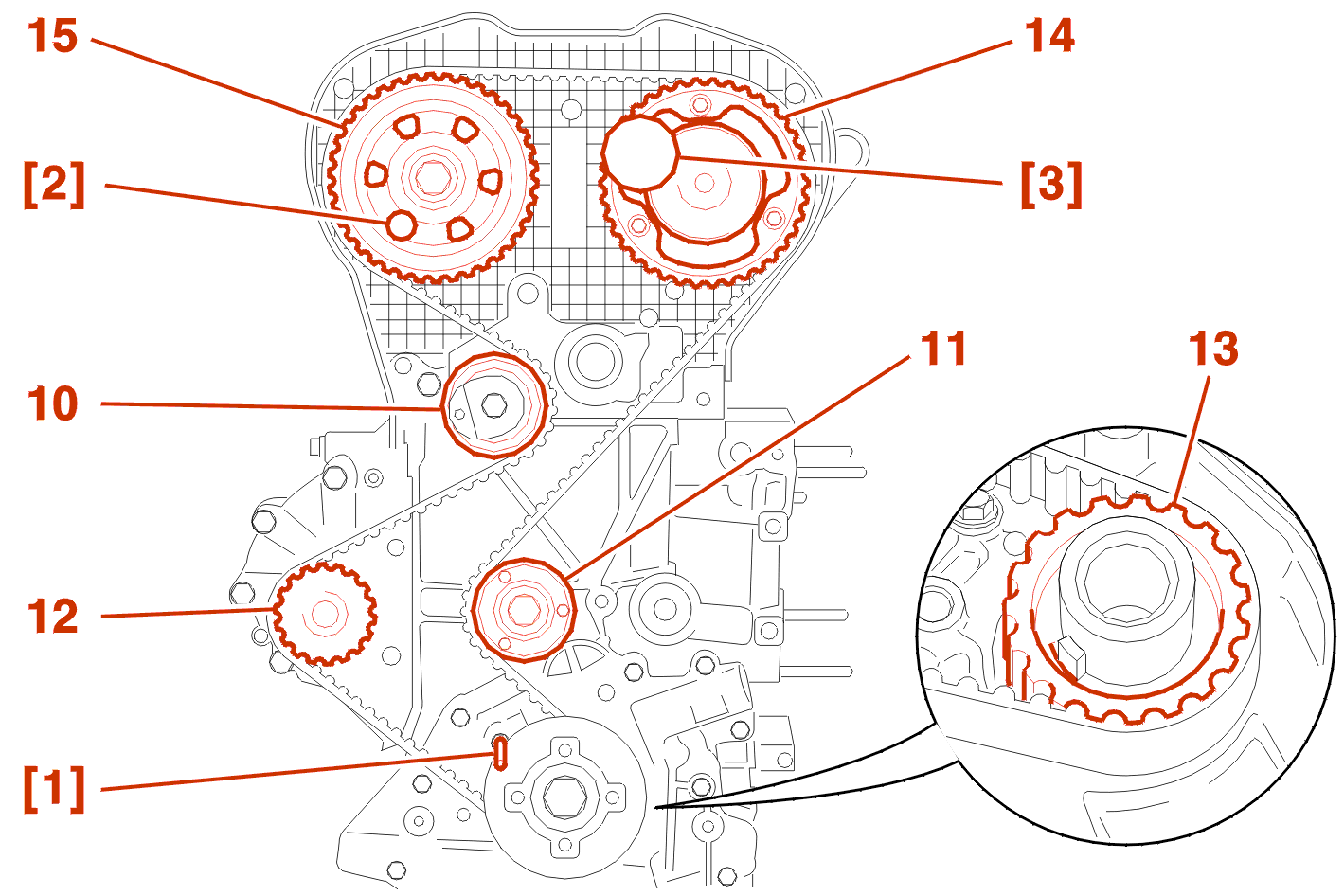

Одеть ремень на шкив коленчатого вала (13), соблюдая его направление монтажа .

Зафиксировать ремень при помощи приспособления [6] .

Установить и хорошо натянуть в следующем порядке :

Направляющий ролик (11)
Шкив (14)
Шкив (15)
насос системы охлаждения (12)
натяжной ролик (10)

Скорректировать положение ремня установив ось ремня как можно более вертикально, не обнажая боковых поверхностей шкивов .

4 - ОКОНЧАТЕЛЬНОЕ НАТЯЖ ЕНИЕ РЕМНЯ ГРМ

ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : операция(и), которые необходимо выполнить : Двигатель холодный .

ДВИГАТЕЛЯ EW12J4

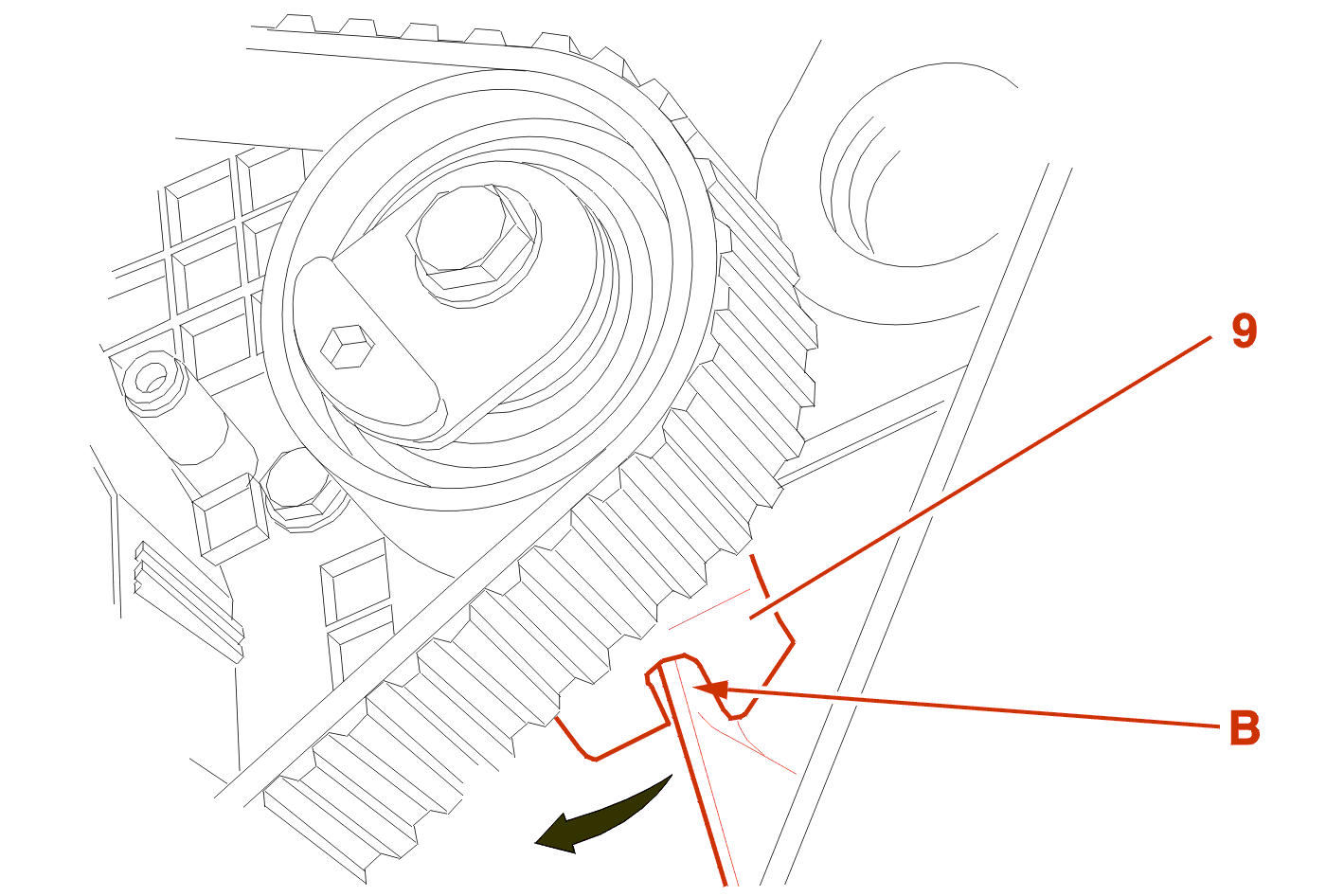

Установить обратно кронштейн ролика (9) на прилив (B) блок-картера .

Снять приспособление [6] .

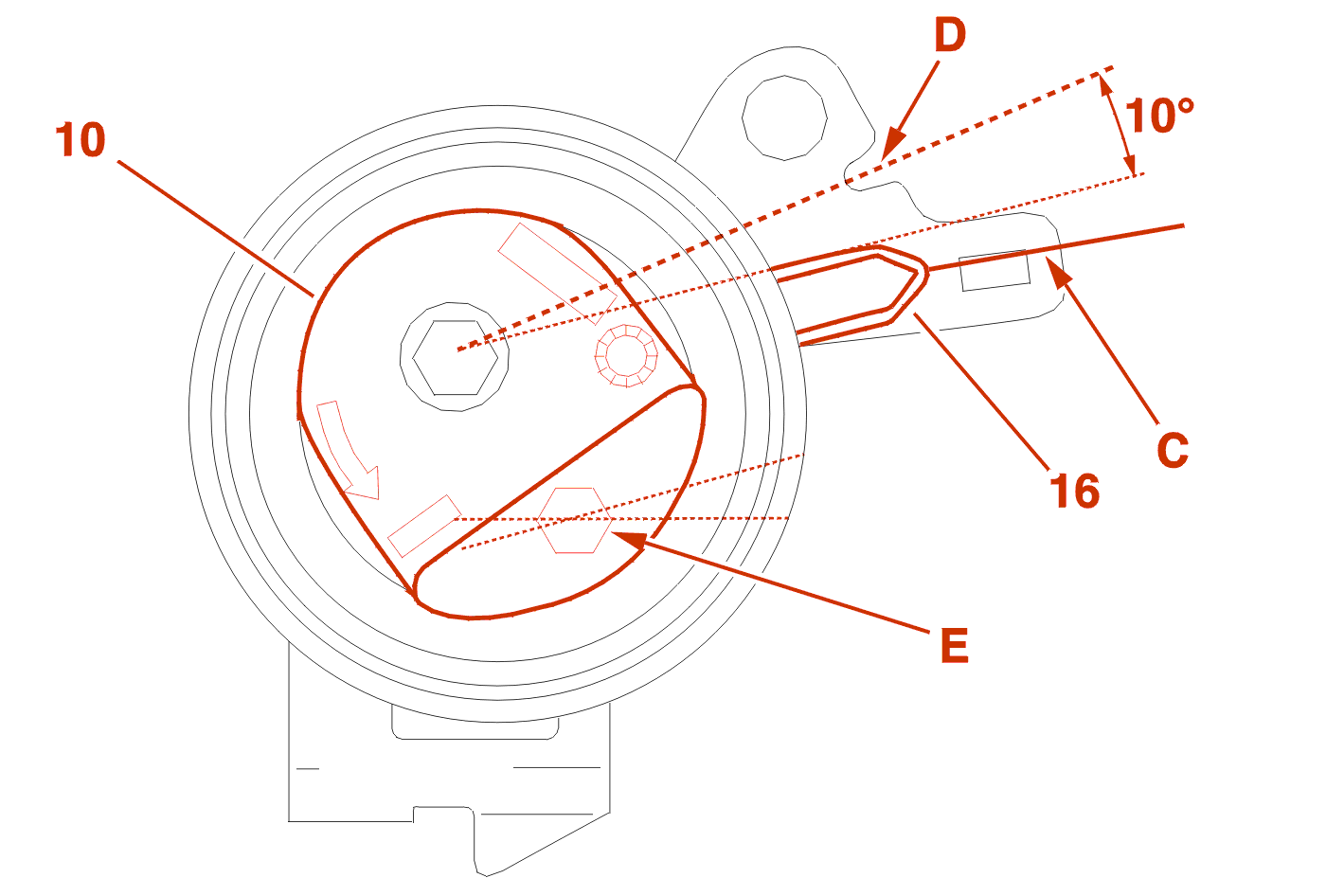

(D) : Номинальная величина натяжения .

Повернуть ролик при помощи шестигранника (E) в направлении стрелки до занятия меткой (16) положения (C), чтобы натяжение ремня было максимальным .

Установить приспособление [4] .

Повернуть ролик в направлении, противоположном стрелке, с помощью шестигранной головки (E) до получения легкого контакта ползуна со штифтом [4] .

ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : запрещается поворачивать ролик (10) на полный оборот .

ПРИМЕЧАНИЕ : Эта операция позволяет установить метку (16) в номинальное положение (D) .

Затянуть болт (8), удерживая ролик с помощью шестигранной головки (E) : Момент затяжки: 2 дН.м .

Снять штифты [1], [2], [3] и [4] .

Повернуть на 10 оборотов коленчатый вал в направлении нормального вращения двигателя .

ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : Ни в коем случае не проворачивать коленвал в обратном направлении .

ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : к ремню не должно прикладываться никакого давления и никаких внешних воздействий .

5 - КОНТРОЛЬ

5 - 1 - НАТЯЖ ЕНИЕ РЕМНЯ ГРМ

ДВИГАТЕЛЯ EW12J4

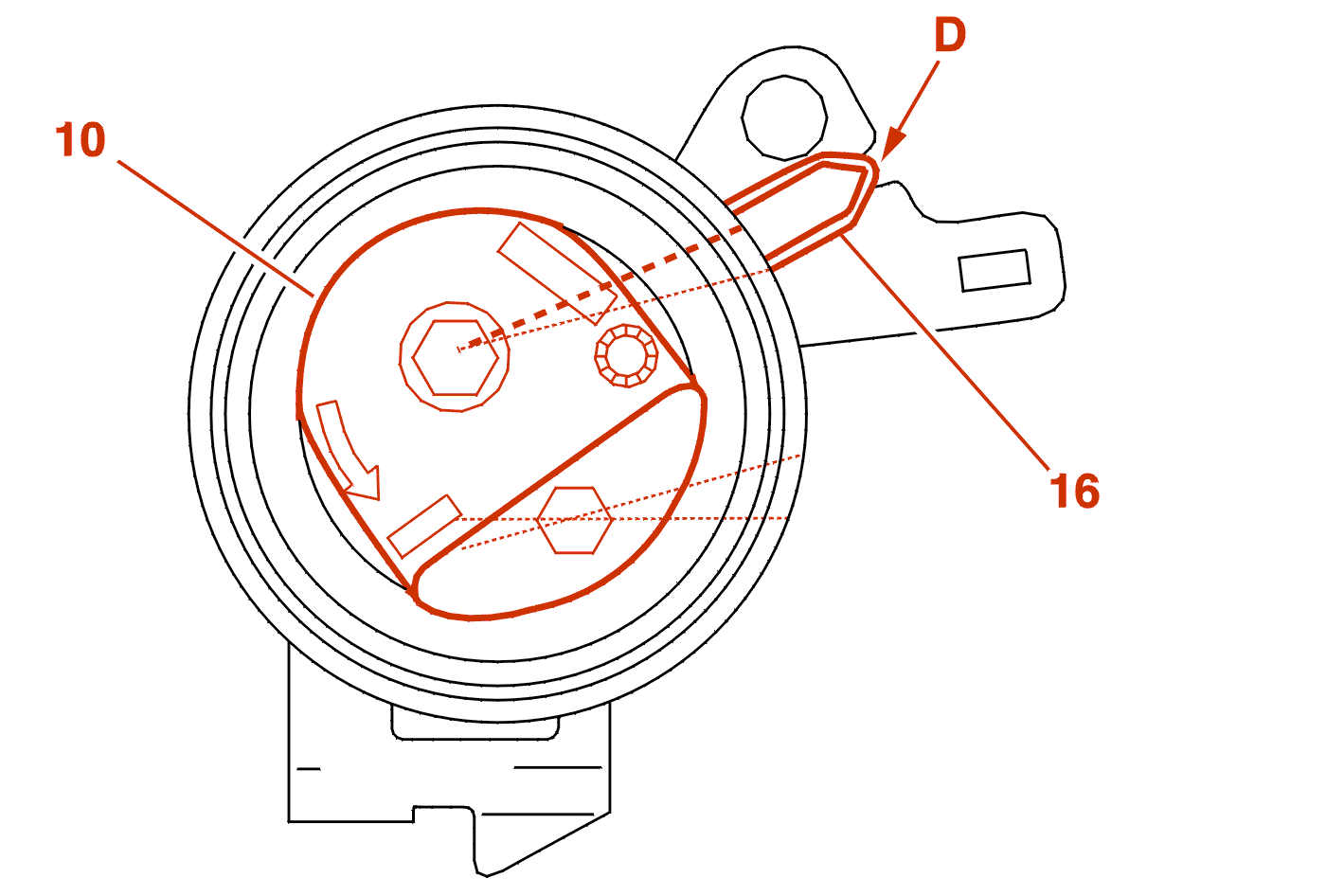

Проверить положение метки натяжителя (16) .

Если метка натяжителя не находится в своем положении регулировки (D), Начните заново действия по натяжению ремня с установки ремня привода механизма газораспределения .

5 - 2 - ПОЛОЖ ЕНИЕ КОЛЕНЧАТОГО ВАЛА

ДВИГАТЕЛЯ EW12J4

всех типах

Зафиксируйте шкив распределительного вала впускных клапанов, С помощью приспособления [3] .

Выставить и застопорить коленчатый вал, С помощью приспособления [1] .

Если можно установить приспособление [1], продолжите операции по установке .

ДВИГАТЕЛЯ EW12J4

ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : в случае невозможности установить приспособление [1] установите на место диск (18) .

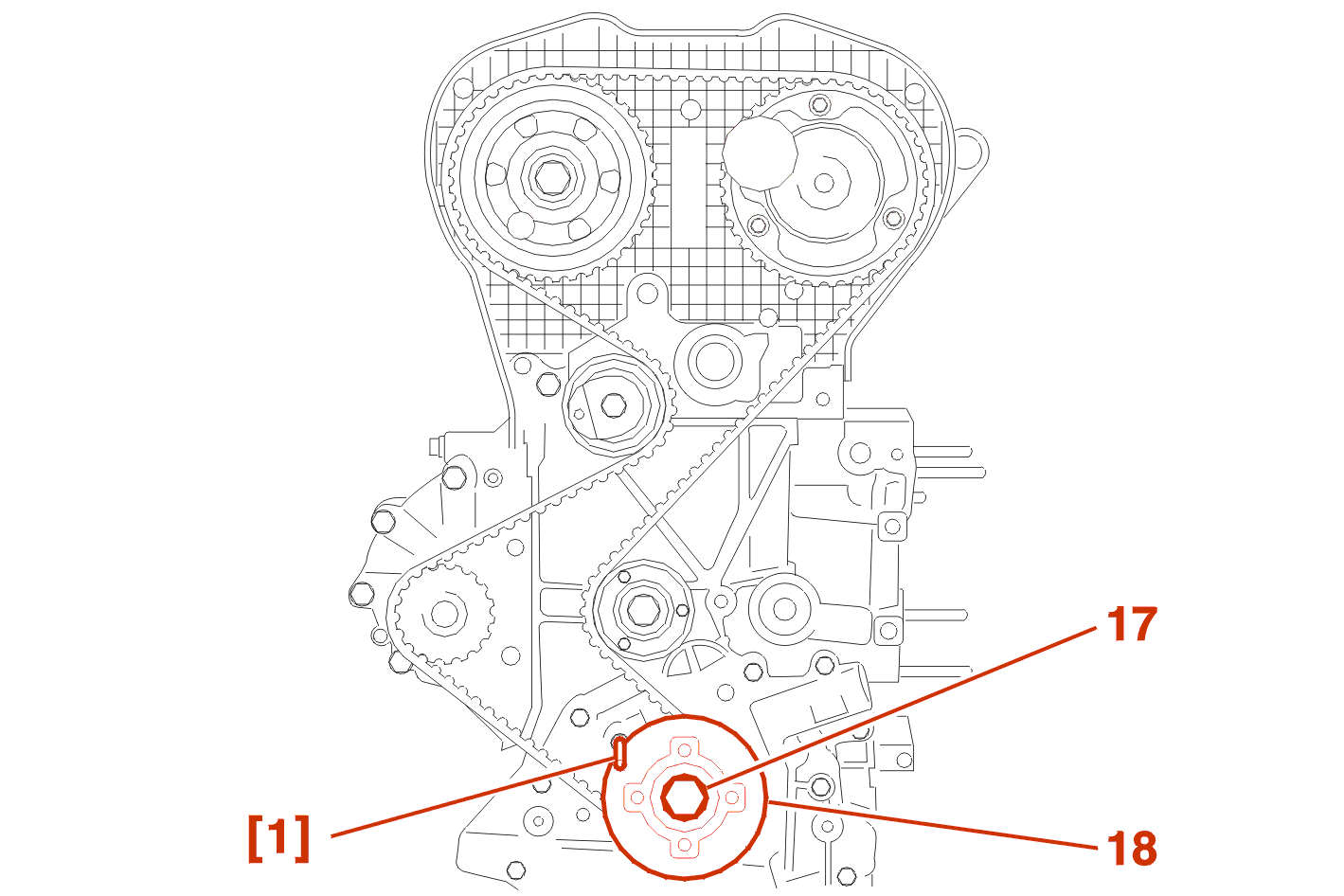

5 - 3 - УСТАНОВКА НА МЕСТО ДИСКА

ДВИГАТЕЛЯ EW12J4

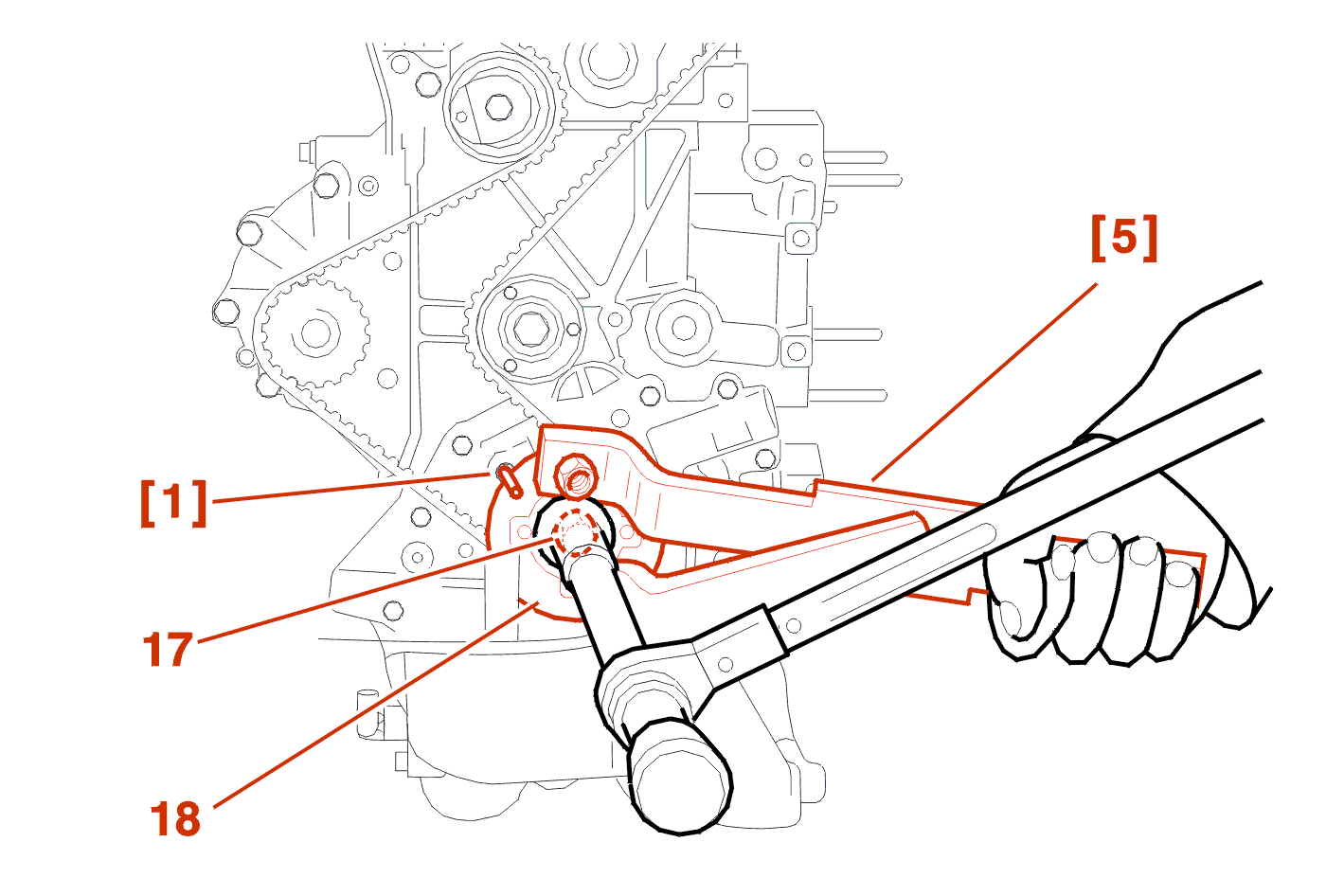

Зафиксируйте в неподвижном положении коленчатый вал, С помощью приспособления [5] .

Отверните болт (17), чтобы освободить шкив (13) коленчатого вала .

Поворачивайте диск (18) до точки его фиксации, С помощью приспособления [5] .

Установить приспособление [1] .

Затяните болт (8) моментом 4 +/- 0.4 дН.м, затем произведите угловую затяжку 53 +/- 4, При помощи приспособления типа FACOM D360 .

Снять приспособления [1], [3], [5] .

6 - УСТАНОВКА (ПРОДОЛЖ ЕНИЕ)

ДВИГАТЕЛЯ EW12J4

Установить на место :

Кожух газораспределительного механизма (6)
Шкив привода навесных агрегатов
Затянуть болты (4) моментом 2.1 дНм
Кожух газораспределительного механизма (5)

Установить на место :

Реактивный кронштейн (2) подвески двигателя
Кожух (3)

Затянуть :

Болт (19) усилием 4.5 дНм
Болт (20) усилием 4.5 дНм

Продолжить операции по установке в порядке, обратном порядку снятия .

установить обратно декоративную накладку (1) .

Установить ремень привода навесных агрегатов .
