B3EG0FK1 - 607

СНЯТИЕ-УСТАНОВКА ЗАЩИТНЫЙ ЧЕХОЛ РУЛЕВОЙ РЕЙКИ

1 - СПЕЦИАЛЬНОЕ ПРИСПОСОБЛЕНИЕ

[1] съемник шаровой опоры (-).0709 .

[2] Зажим для хомутов типа clic (-).0172.Z .

2 - СНЯТИЕ

Снять колесо со стороны заменяемого чехла .

При снятии гофрированного защитного чехла со стороны, противоположной рулевой колонке, выполнить следующих операций :

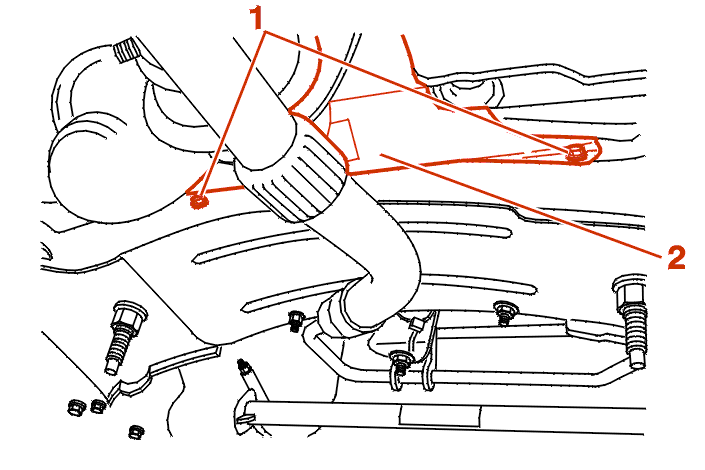

• снять крепежные болты (1) и
• отодвинуть, теплозащитный экран (2)

Снять :

• Отвернуть гайку шарового пальца

Отсоединить :

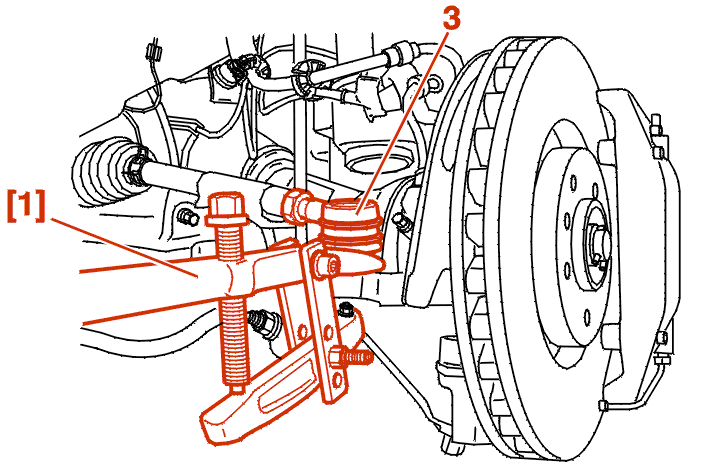

• Шаровые пальцы (3) и тягу рулевого управления при помощи приспособления [1]

Снять :

• Шаровой палец (3)

Снять трубку (4) с чехла (5) .

Снять :

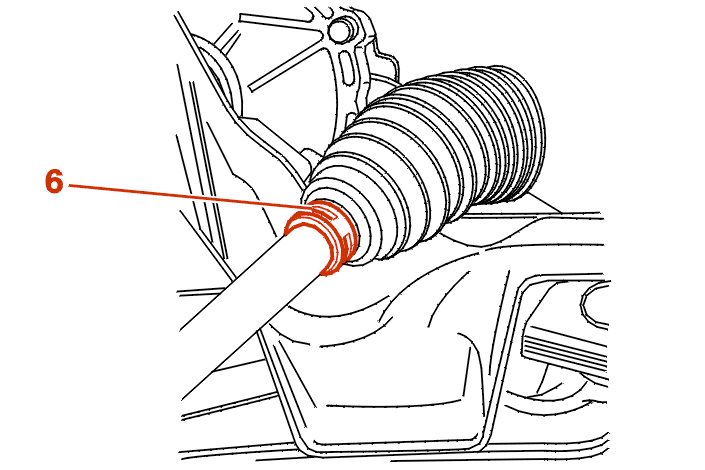

• Хомут (6)

Снять :

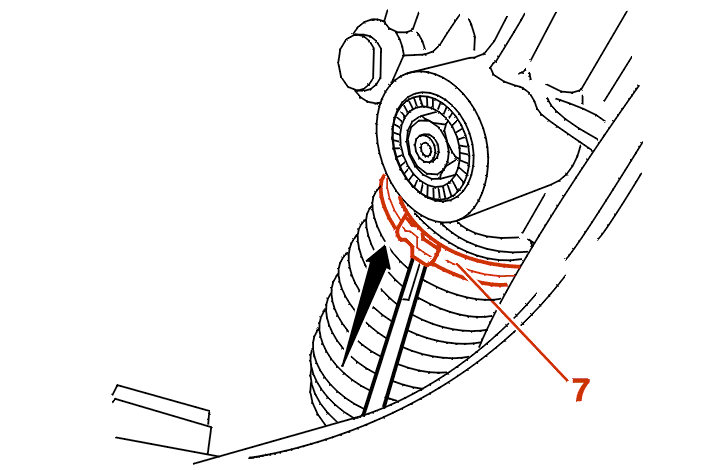

• Хомут (7) При помощи тонкой отвертки

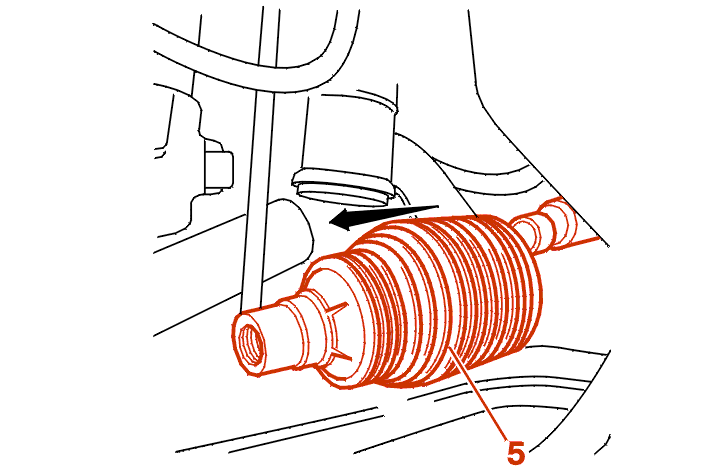

Отодвинуть герметизирующий гофрированный чехол (5) .

ПРИМЕЧАНИЕ : использовать смазывающий состав (смазку Total N3924/N3945) .

3 - УСТАНОВКА

Смазать (Смазка TOTAL N3924/TOTAL N3945) :

• Опорные поверхности (A) защитного чехла рейки (4)
• Рейка

ПРИМЕЧАНИЕ : запрещено смазывать составом (B) .

Надеть новый защитный чехол (5) .

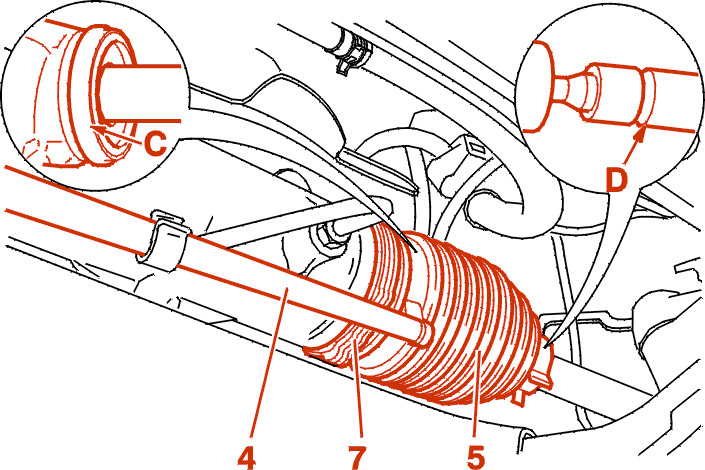

ВНИМАНИЕ : Поправить положение опорных поверхностей в (C) и в (D) .

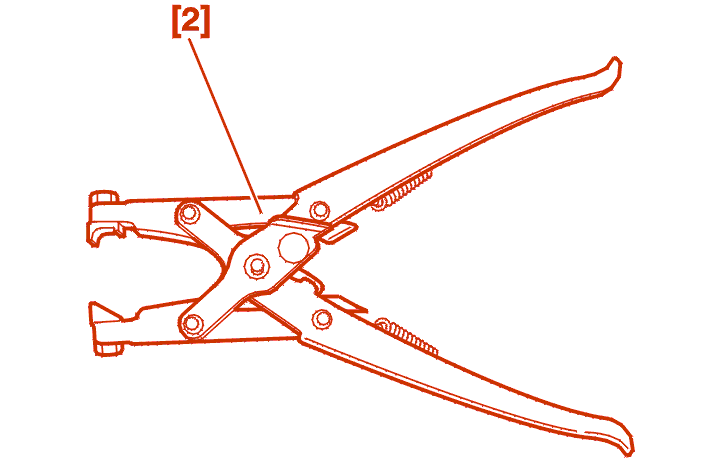

Установить и затянуть новый хомут (7) при помощи специальных клещей [2] .

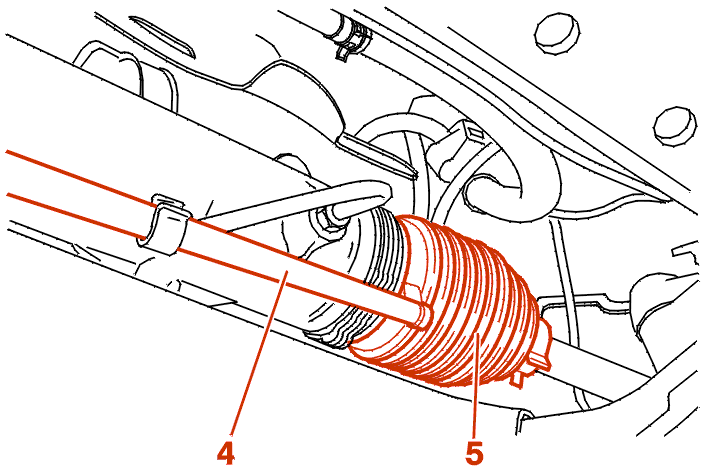

ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : Надеть трубку (4) на чехол (5) .

Установить на место :

• Хомут (6)
• Шаровой палец, затяжка моментом 3,5 дН.м

Продолжить операции по установке в порядке, обратном порядку снятия .

Затянуть колесные болты усилием 9 дНм .

Отрегулировать параллельность колес .

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ

Настроить датчик угла поворота рулевого колеса при помощи диагностического прибора (DIAG 2000) .
