B3FG13K1 - 607

IRROTUS - KIINNITYS TAKAJARRURUNKO (JARRUSATULA TEVES)

1 - IRROTUS

Poista suodatin jarrunestesäiliöstä .

Tyhjennä osittain jarrunestesäiliö puhtaan imupumpun avulla .

Kiinnitä : Suodatin .

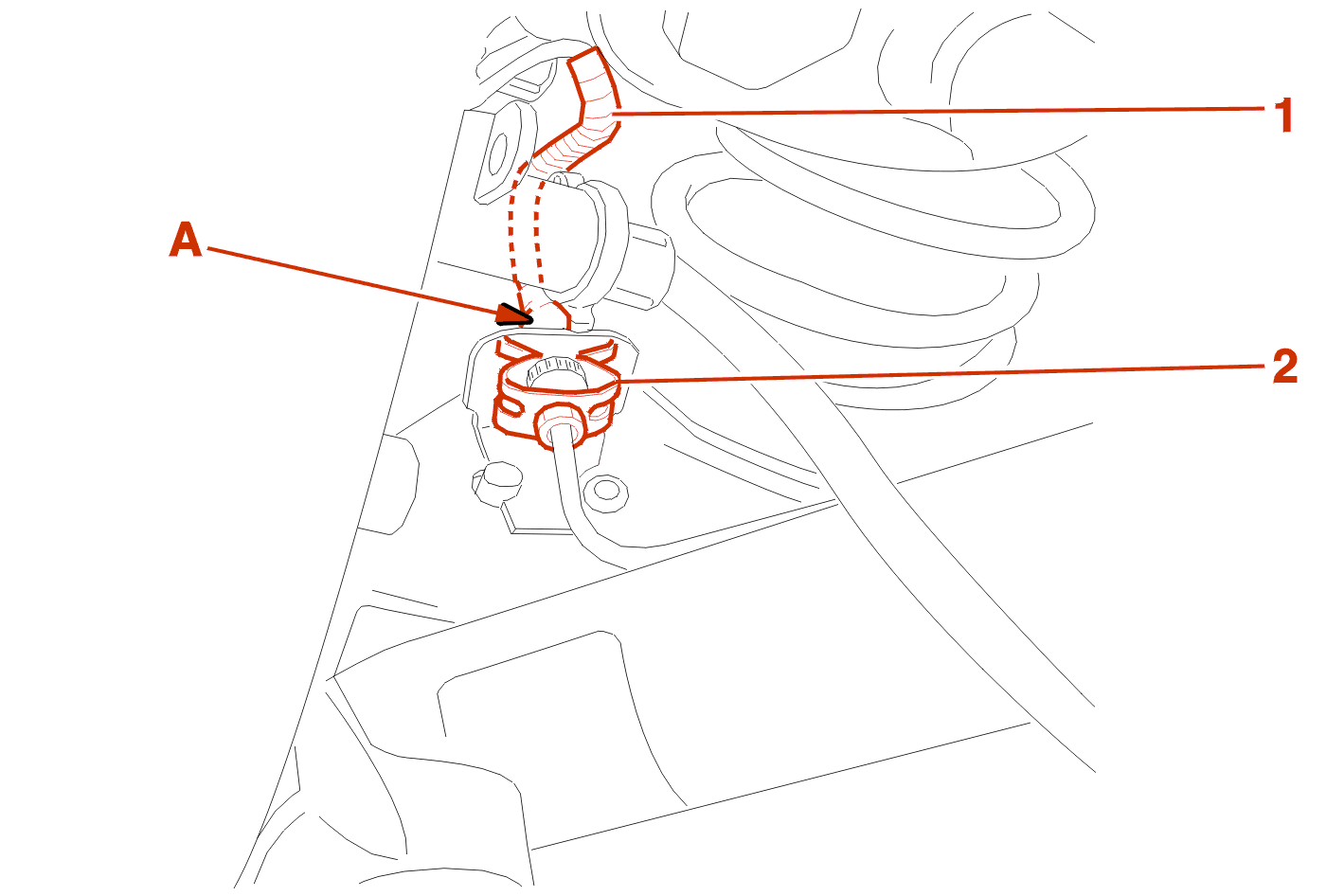

Kytke irti jarruletku (1) kohdasta (A) .

Tuki aukot .

Ota talteen lukkosokka (2) .

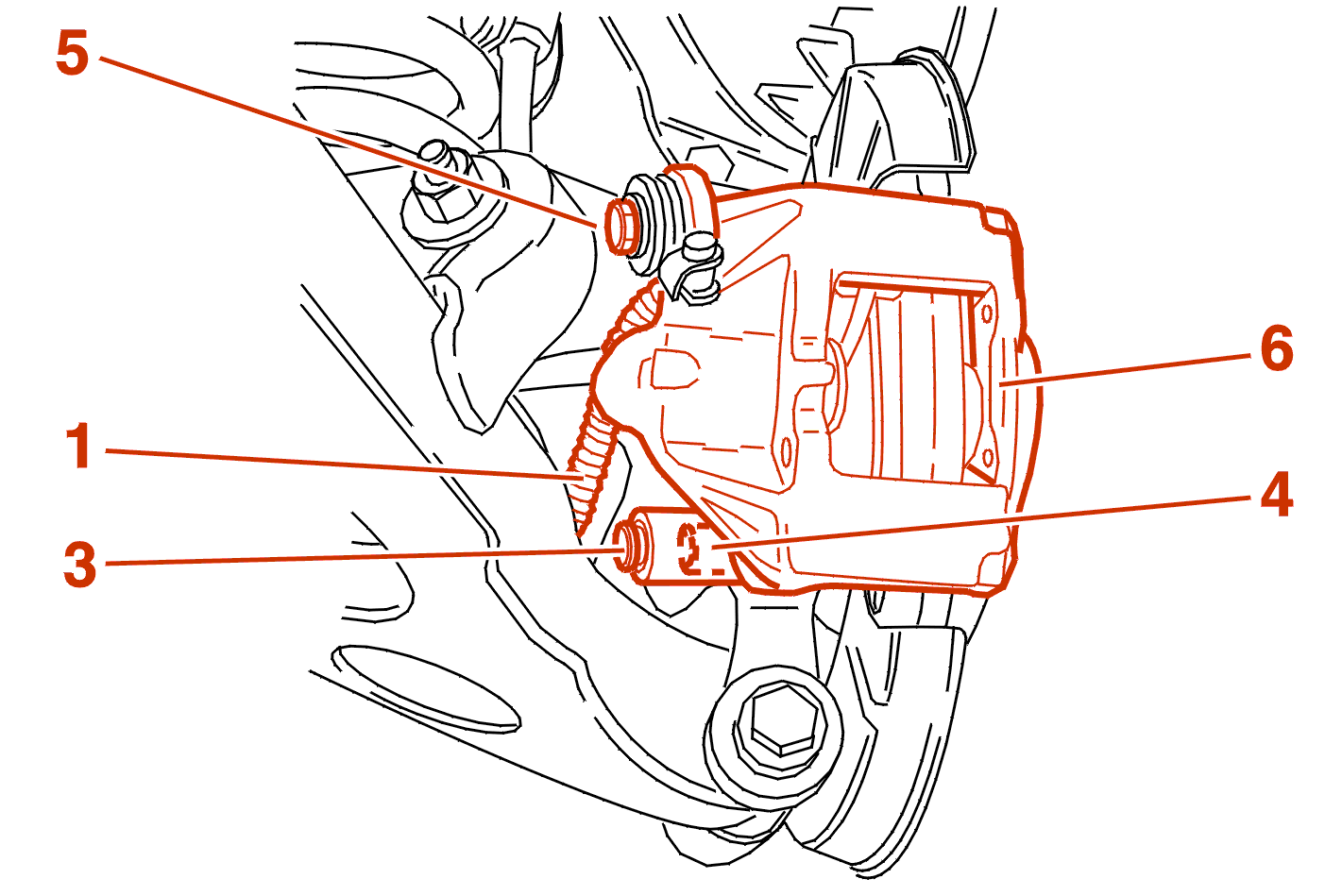

Irrota :

• pultti (4) (suojatulpan irrotuksen jälkeen (3))
• pultti (5)
• jarrusatula (6)
• jarruletku (1)

2 - KIINNITYS

Tarkista silmämääräisesti :

• männän tiiviys
• JARRULEVYN KULUNEISUUS

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Noudata seuraavia ohjeita :

• kiinnitä 2 uutta pulttia (4) (5) (etukäteen kierreliimalla voideltuna))

Kiristykset :

• pultti (4) 2,5 m.daN
• pultti (5) 5 m.daN

TÄYTÄ JA ILMAA JARRUJÄRJESTELMÄ .

Asenna pyörä .

Kiristä pyörän pultteja 9 m.daN .
