B3FG14K1 - 607

IRROTUS - KIINNITYS TAKAJARRUPALAT (TEVES FRI 33 JARRURUNKO)

1 - IRROTUS

Poista suodatin jarrunestesäiliöstä .

Tyhjennä osittain jarrunestesäiliö puhtaan imupumpun avulla .

Kiinnitä : Suodatin .

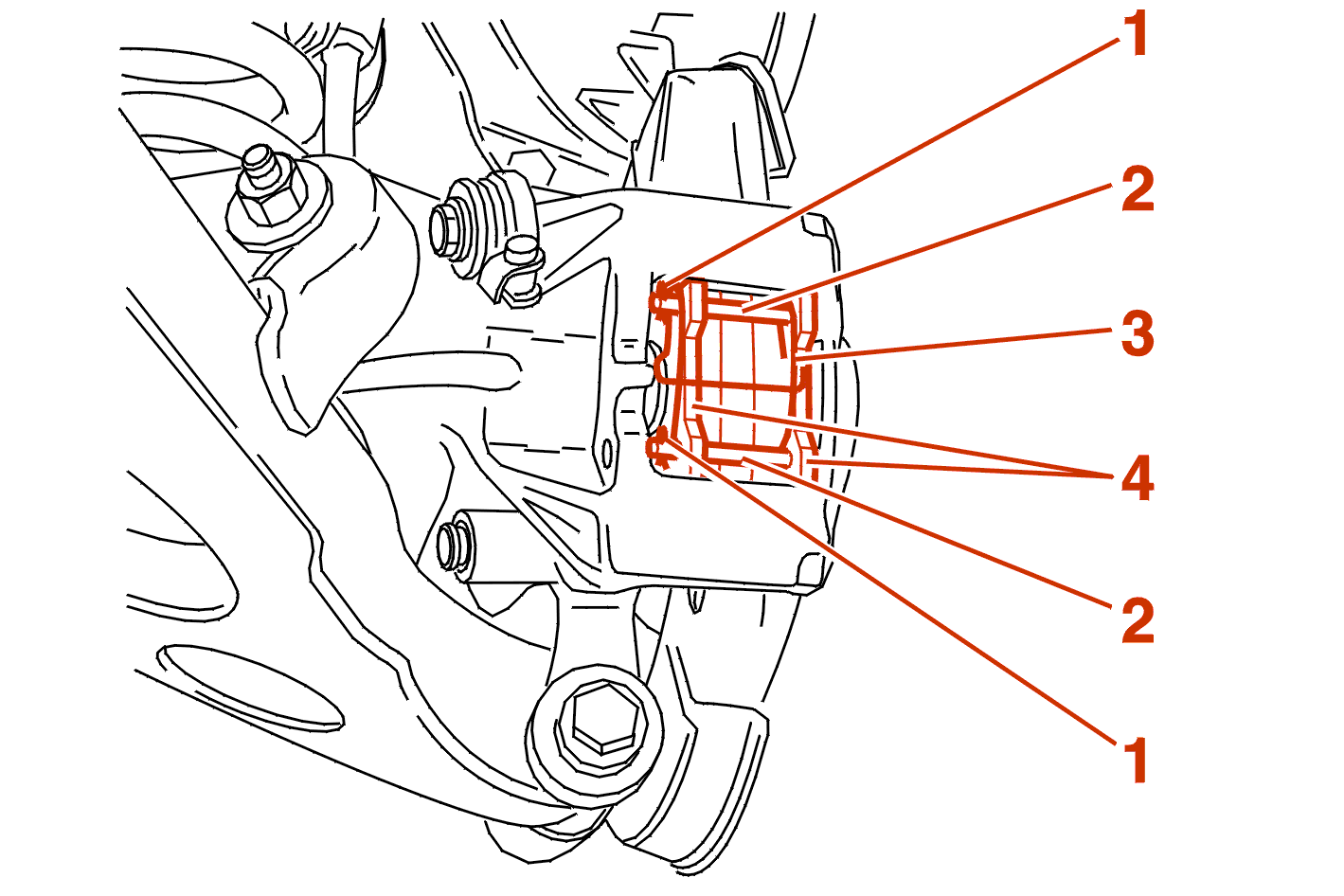

Irrota :

• sokat (1)
• akselit (2)
• jousi (3)

Työnnä mäntä pohjaan tilassaan pihtien avulla tyyppiä FACOM D60 A .

Irrota jarrupalat (4) .

2 - KIINNITYS

Tarkista silmämääräisesti :

• männän tiiviys
• JARRULEVYN KULUNEISUUS

Tarkista männän vapaa liukuma .

Varmistu että jarrusatulan liukutapit liikkuvat .

Vaihda vialliset osat .

Puhdista huolellisesti :

• jarrusatula
• jarrulevy jollain sopivalla puhdistusaineella (tyyppi HENKEL)

Kiinnitä jarrupalat .

Kiinnitä :

• jousi (3)
• akselit (2)
• sokat (1)

Tarkasta jarrunestetaso ja täydennä mikäli tarpeen .

EHDOTTOMASTI : paina jarrua useita kertoja kevyesti ja asteittain moottorin käydessä, ennen ajoa tiellä .

Kiristä pyörän pultteja 9 m.daN .
