B1BB14K1 - 607 MOOTTORI EW12J4
OMINAISUUDET - TUNNISTAMINEN KIRISTYSMOMENTTI(TIT) (EW12J4)
1 - TUNNISTAMINEN

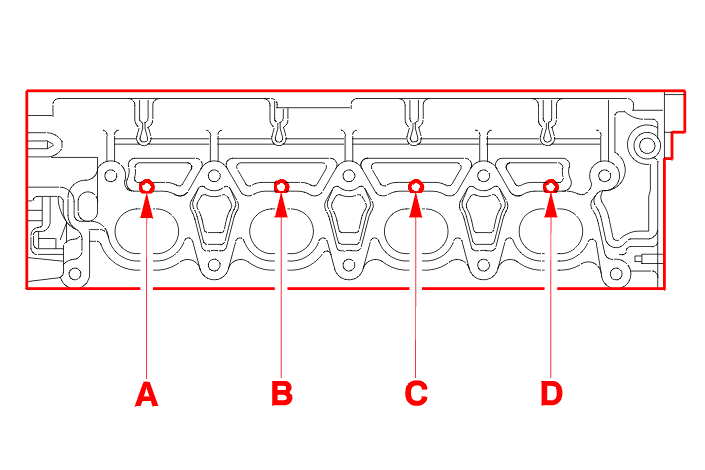

1 - 1 - SYLINTERIKANSI
| sylinterikannen tunnistus | |
|---|---|
| moottorin säännönmukainen tyyppi | 3FZ |
| moottorin koodi | EW12J4 |
| erityispiirteet | ilman |
| merkintä A | N.E. |
| merkintä B | N.E. |
| merkintä C | uloke |
| merkintä D | N.E. |
| merkintä E | N.E. |
.

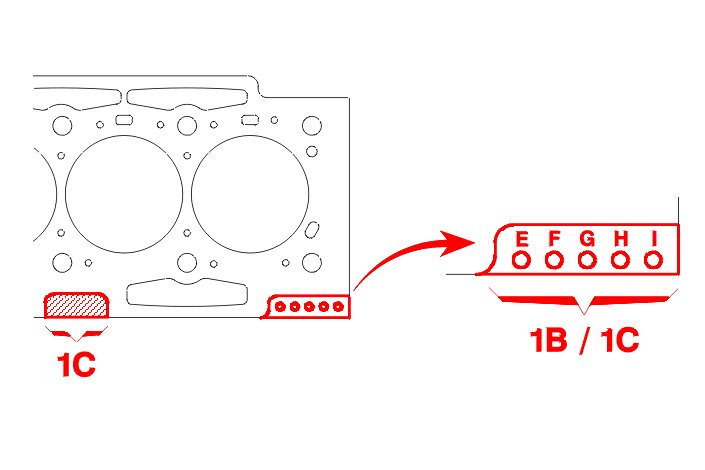

1 - 2 - SYLINTERIKANNEN TIIVISTE
(1B) Nimellismitta .
(1C) Korjauskoko .
| sylinterikannen tiiviste (paitsi XUD / DW) | |
|---|---|
| moottorin säännönmukainen tyyppi | 3FZ |
| moottorin koodi | EW12J4 |
| erityispiirteet | REINZ |
| moottorin viite (ryhmä 1A) | ilman |
| nimellismitta (ryhmä 1B) | E - G |
| korjauskoko (ryhmä 1C) | E - F - G |

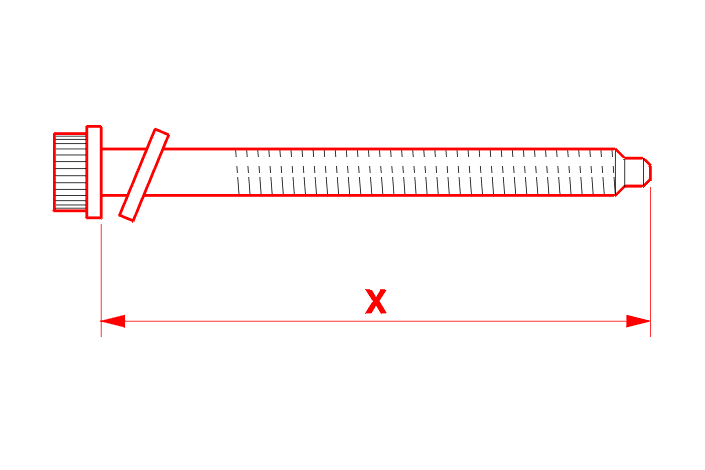

1 - 3 - SYLINTERIKANNEN PULTTI
X = Pultin pituus kannan alta .
2 - OMINAISUUDET
| sylinterikansi : bensiini | |
|---|---|
| moottorin säännönmukainen tyyppi | 3FZ |
| moottorin koodi | EW12J4 |
| erityispiirteet | REINZ |
| sylinterikannen tiivisteen tyyppi | monikerros metallitiiviste |
| nimellispaksuus (mm) | 0.8 |
| korjauskoot (mm) | N.C. |
| pultin pituus (mm) X nimellis | 127.5 |
| pultin pituus (mm) X maksimi | 129.5 |
| kannen tiivistepinnan maksimivääntymä (mm) | 0.05 |
3 - KIRISTYSMOMENTTI(TIT)
| moottorin säännönmukainen tyyppi | 3FZ |
|---|---|
| moottorin koodi | EW12J4 |
| erityispiirteet | ilman |
| esikiristys (m.daN) | 1.5 |
| esikiristys (m.daN) | 5 |
| löysäys (°) | 360 |
| kiristys (m.daN) | 2 |
| 1:nen kulmakiristys (°) | 270 |
