B1BG13K1 - 607 MOOTTORI EW12J4

IRROTUS - KIINNITYS ALEMPI KOTELO

1 - IRROTUS

Irrota suojalevy moottori-voimansiirtoryhmän alta .

Tyhjennä :

• moottori

Irrota :

• LISÄLAITTEIDEN KÄYTTÖHIHNA

Kytke irti kompressorin sähköiset syötöt .

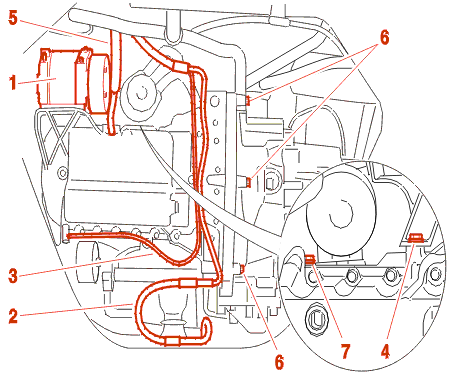

Laita sivuun ilmastoinnin kompressori (1) avaamatta nestepiiriä .

Kytke irti ohjaustehostinpiirin paineanturin liittin .

Siirrä sivuun ohjaustehostimen letku (2) .

Irrota ja siirrä sivuun johtosarja (3) .

Irrota pultti (4) .

Irrota putki (5) .

Irrota :

• 3 pulttia (6)

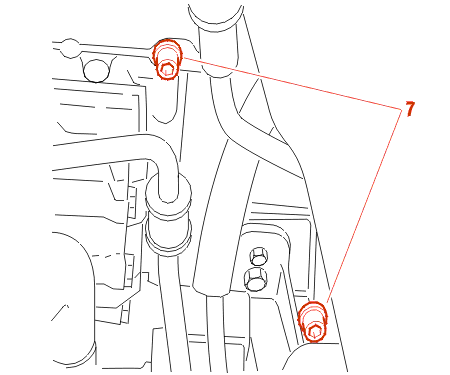

Irrota 2 pulttia (7) + Mittatikun ohjain .

EHDOTTOMASTI : irrota pakoputkisto jotta joustoputki ei vaurioituisi; tämä ei kestä taivutusta eikä vääntöä jota yhden moottori-voimansiirtotuen irrotus aiheuttaa .

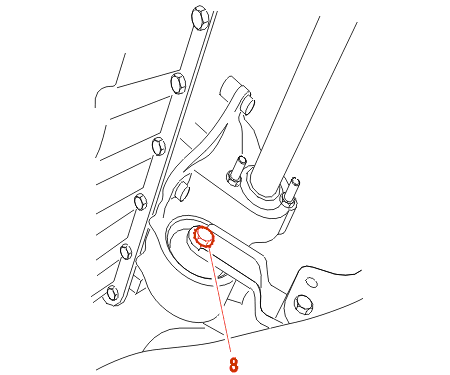

Irrota pultti (8) .

Kallista moottoria eteenpäin .

Irrota :

• mutterit (9) ja (10)
• kotelo (11)

2 - KIINNITYS

Puhdista tiivistepinnat .

Laita öljypohjan tiivistepinnalle tiivistemassaa AUTO JOINT OR .

Asenna öljypohja paikalleen (11) .

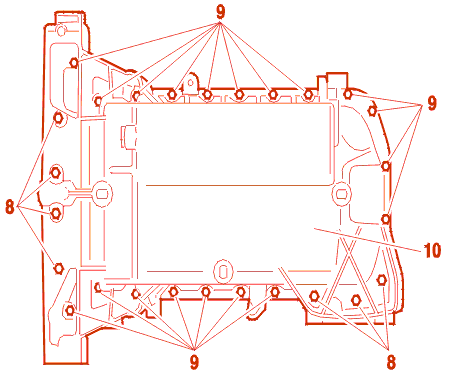

Kiinnitä : 7 pulttia (9) (HM 6 X 110) .

Kiinnitä : 19 pulttia (10) (HM 6 X 25) .

Kiristä pultit arvoon (9), (10) 0.1 m.daN .

Kiinnitä : 3 pulttia (6) .

Kiristysmomentti : 0.1 m.daN .

Löysää pultteja (6) .

Kiristä pultit arvoon (9), (10) 0.8 m.daN .

Kiristä pultit arvoon (6) 6 m.daN .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .

Jäähdytyskompressorin kiristysmomentti (1) : 2.5 m.daN .

EHDOTTOMASTI : pane järjestelmällisesti uutta öljyä .
