B1CG03K1 - 607 MOOTTORI DW12TED4

IRROTUS - KIINNITYS ALEMPI KOTELO

1 - IRROTUS

Irrota suojalevy moottori-voimansiirtoryhmän alta .

Tyhjennä :

• moottori

Irrota :

• LISÄLAITTEIDEN KÄYTTÖHIHNA

Kytke irti kompressorin sähköiset syötöt .

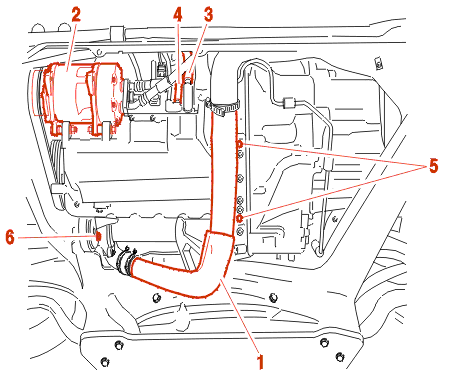

Irrota ilmakanava (1) .

Laita sivuun ilmastoinnin kompressori (2) avaamatta nestepiiriä .

Kytke irti tunnistin (3) .

Kytke irti öljypohjan öljynpoistoletku (4) .

Irrota 2 pulttia (5) .

EHDOTTOMASTI : irrota pakoputkisto jotta joustoputki ei vaurioituisi; tämä ei kestä taivutusta eikä vääntöä jota yhden moottori-voimansiirtotuen irrotus aiheuttaa .

Irrota ruuvi (6) reaktiotangolla .

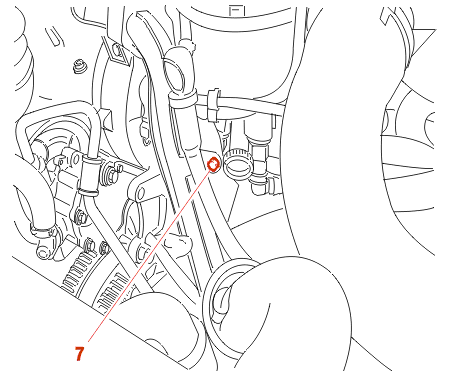

Irrota ruuvi (7) mittatikun ohjaimen kiinnityksessä .

Työnnä moottoria kohti auton etuosaa .

Irrota :

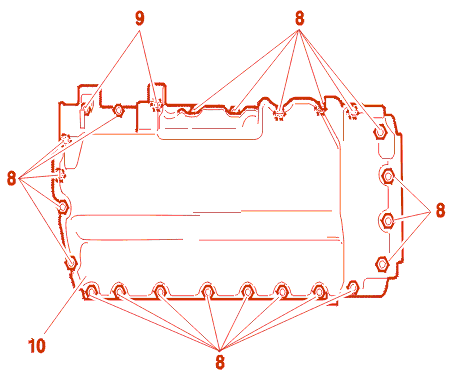

• mutterit (8) ja (9)
• öljypohja (10)

2 - KIINNITYS

Puhdista tiivisteiden pinnat öljypohjassa ja välipohjassa .

Voitele kotelon tiivisteen (10) pinta or -itsetiivistävällä aineella .

Asenna öljypohja (10) .

Kiinnitä 22 ruuvia (8) (HM 7 X 21) uudelleen .

Kiinnitä 2 ruuvia (9) (HM 7 X 40) uudelleen .

Kiristä pultit arvoon (8) - (9) 0,1 m.daN .

Kiinnitä 2 ruuvia (5) uudelleen .

Kiristysmomentti : 0,1 m.daN .

Löysää pultteja (5) .

Kiristä pultit arvoon (8) - (9) 1,6 m.daN .

Kiristä pultit arvoon (5) 6 m.daN .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .

kiinnitä jäähdytyskompressori .

EHDOTTOMASTI : laita järjestelmällisesti uutta öljyä .
