B1DG0VK1 - 607 MOOTTORI DW12TED4

IRROTUS - KIINNITYS VENTTIILIKOPPA

1 - IRROTUS

Irrota :

• suojukset tyyyliä
• jakopään ylempi suojakoppa

VAROITUS : kiinnitä uudelleen jäähdytyspumpun kiinnitysruuvi jotta jäähdytysneste ei vuotaisi .

Virta katkaistu : Irrota akku .

Irrota pultti (1) .

HUOM : ruuvi (1) ja ankkuroitu aluslevy .

Irrota tunnistin (2) venttiilikannesta .

Siirrä sivuun Polttonesteen paluuputki kiinnikkeestä .

Irrota :

• 2 kiristintä venttiilikanteen tulevissa 2 putkessa
• 2 putkea
• venttiilikoppa

2 - KIINNITYS

Puhdista tiivistepinnat .

Vaihda venttiilikotelon tiiviste .

VAROITUS : varmista, että tiiviste on paikallaan kolossaan .

Aseta paikalleen venttiilikoppa .

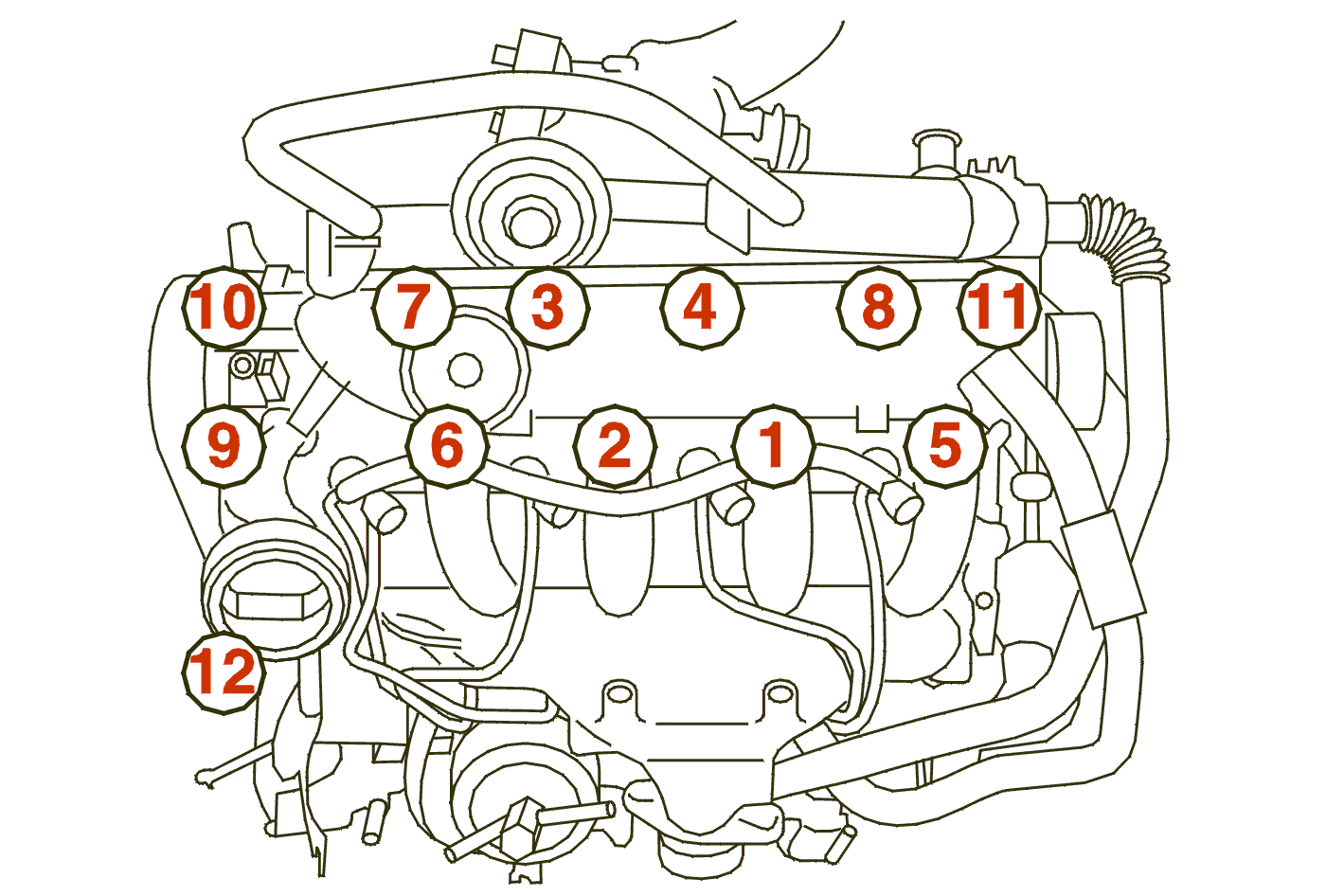

EHDOTTOMASTI : kiristä ruuvi kerrallaan annetussa järjestyksessä .

Kiristys arvoon 0.9 mdaN .

Laita takaisin paikalleen :

• polttonesteen paluuputki kiinnikkeestä
• vedenerottimen putket ja kiristimet

kiinnitä ja säädä tunnistimen (2) ilmaväli .

Poista jäähdytyspumpun kiinnitysruuvi .

Kiinnitä jakolaitteiston yläkotelo : Kiristä pultit 0.7 m.daN .

Ruuvien kiristys jäähdytyspumppuun : 1.5 m.daN .

Kytke akku uudestaan .

Suojien paikalleen asennus .
