B1EG19K1 - 607 MOOTTORI EW12J4

IRROTUS - KIINNITYS NOKKA-AKSELI

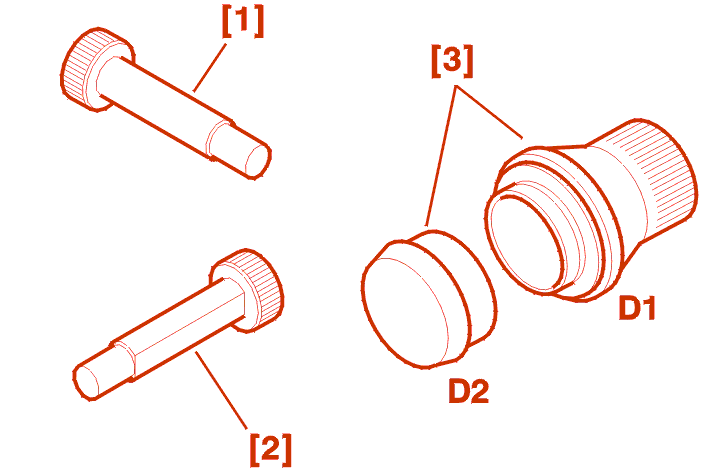

1 - ERIKOISTYÖKALUT

[1] nokka-akselien napojen ajoituspuikot (Pako) (-).0189-AZ .

[2] nokka-akselien napojen ajoituspuikot (Imu) (-).0189-L .

[3] Nokka-akselin tiivisteen asennustyökalu (-).0189-D1/D2 .

2 - IRROTUS

irrota jakopään hammashihna .

Irrota suoja .

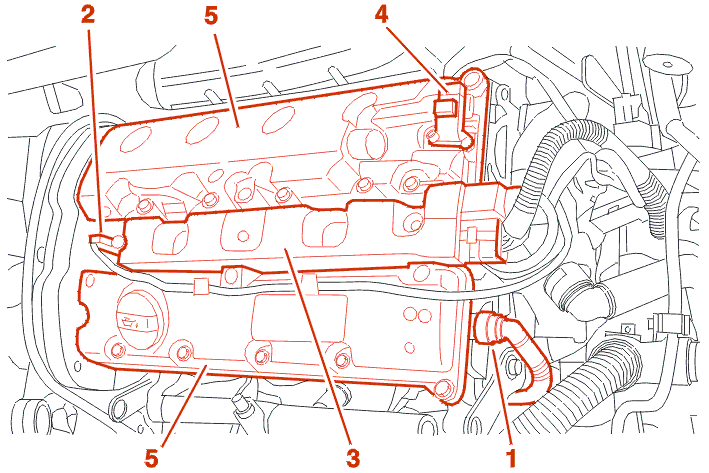

Irrota :

• putki (1)
• liitin (2)

Irrota :

• sytytyspuolaryhmä (3)
• tunnistin (4)
• venttiilikopat (5) (löysää asteittain ja spiraalin muotoisesti pultit alkaen reunoista)

Irrota :

• nokka-akselien ajoituspuikot [1], [2]
• vtc (6)

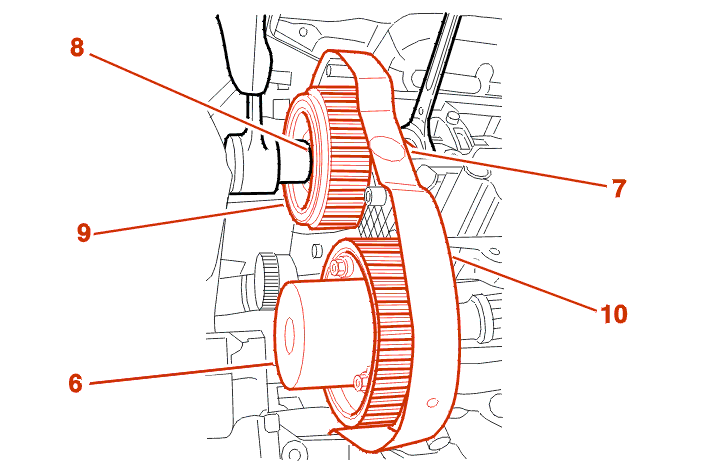

Aseta lenkkiavain nokka-akselin tasaiselle osalle (7) .

Löysää ruuvi (8) .

Irrota :

• hihnapyörä (9)
• kotelo (10)

Löysää nokka-akselin laakerikopan kiinnityspultteja asteittain ja spiraalin muotoisesti, alkaen päistä, niin että se irtoaa muutaman millimetriä tiivistepinnastaan .

Poista nokka-akselien laakerikotelot .

Irrota nokka-akselit :

• kallista kumpaakin nokka-akselia painamalla päistä (kytkimen puoli) jotta keskityspukki irtoaisi (jakopään puoli)

Irrotettaessa painajia :

• merkkaa painajan paikka ennen irrotusta
• käytä imukuppia tyyppiä jota käytetään venttiilien hionnassa

Poista öljy porauksista johon tulee nokka-akselien laakerikoteloiden kiinnityspultit .

3 - KIINNITYS

Asenna painajat paikalleen :

• öljyä painajat
• asenna painajat paikoilleen noudattaen irrotettaessa merkattuja alkuperäisiä paikkoja
• varmista että painajat pyörivät vapaasti sylinterikannessa

Öljyä nokka-akseleiden laakerit .

MOOTTORI EW12J4

Tarkista keskitystappien sijoitus (11) .

Aseta paikalleen vastakappaleella varustettu tunnistin (2) pakopuolelle .

Aseta paikalleen toinen nokka-akseli .

Levitä tiivisteliimanauha SILICONE CATEGORIE 2 kohtaan (A) tiivistyspinnoille ympäriinsä ja porauksille joihin kiinnityspultit tulevat .

Asenna tunnistimen (2) reijällä varustettu laakerikotelo, pakopuolelle .

Kiinnitä 2:nen laakerin kotelo .

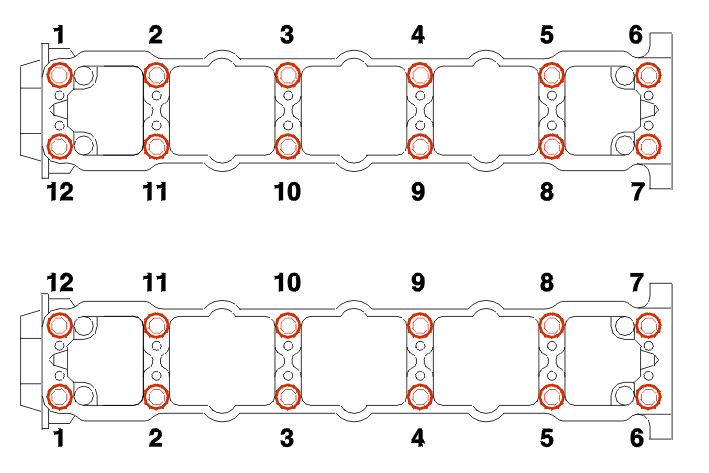

Kierrä kiinnityspultit kiinni ja kiristä annetussa järjestyksessä .

Pulttien kiristysmomentti : 0.9 m.daN .

Asenna jakopään koppa .

Ennen nokka-akselin tiivisteen asennusta, varmista että tilan pohja on tiivistemassasta puhdas .

Asenna uudet tiivisteet työkalulla [3] .

Kiinnitä :

• hihnapyörä (9)

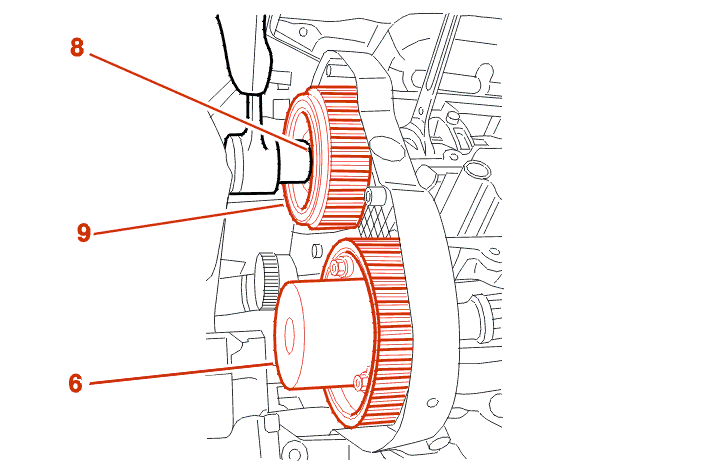

Kiristä nokka-akselia navan kiinnityspultti (8) arvoon 7.5 m.dan pitäen paikallaan nokka-akselia avaimella .

asenna paikalleen vtc (6) .

Asenna venttiilikopat varustettuna uusilla tiivisteillä noudattaen annettua järjestystä .

Vaihe 1 :

• etene pultti pultilta ja annetussa järjestyksessä
• pulttien kiristysmomentti : 0.5 m.daN

Vaihe 2 :

• etene pultti pultilta ja annetussa järjestyksessä
• pulttien kiristysmomentti : 1.1 m.daN

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .

Sopeuta eri ohjainyksiköt .
