B1EG1AK1 - 607 MOOTTORI EW12J4

IRROTUS - KIINNITYS NOKKA-AKSELIN NAPA MUUTTUVALLA AJOITUKSELLA

1 - IRROTUS

irrota jakopään hammashihna .

Irrota suoja .

Irrota :

• imusarjan nokka-akselin navan ajoituspuikot
• vtc:n tulppa
• imuventtiilikoppa (löysää asteittain ja spiraalin muotoisesti pultit alkaen reunoista)

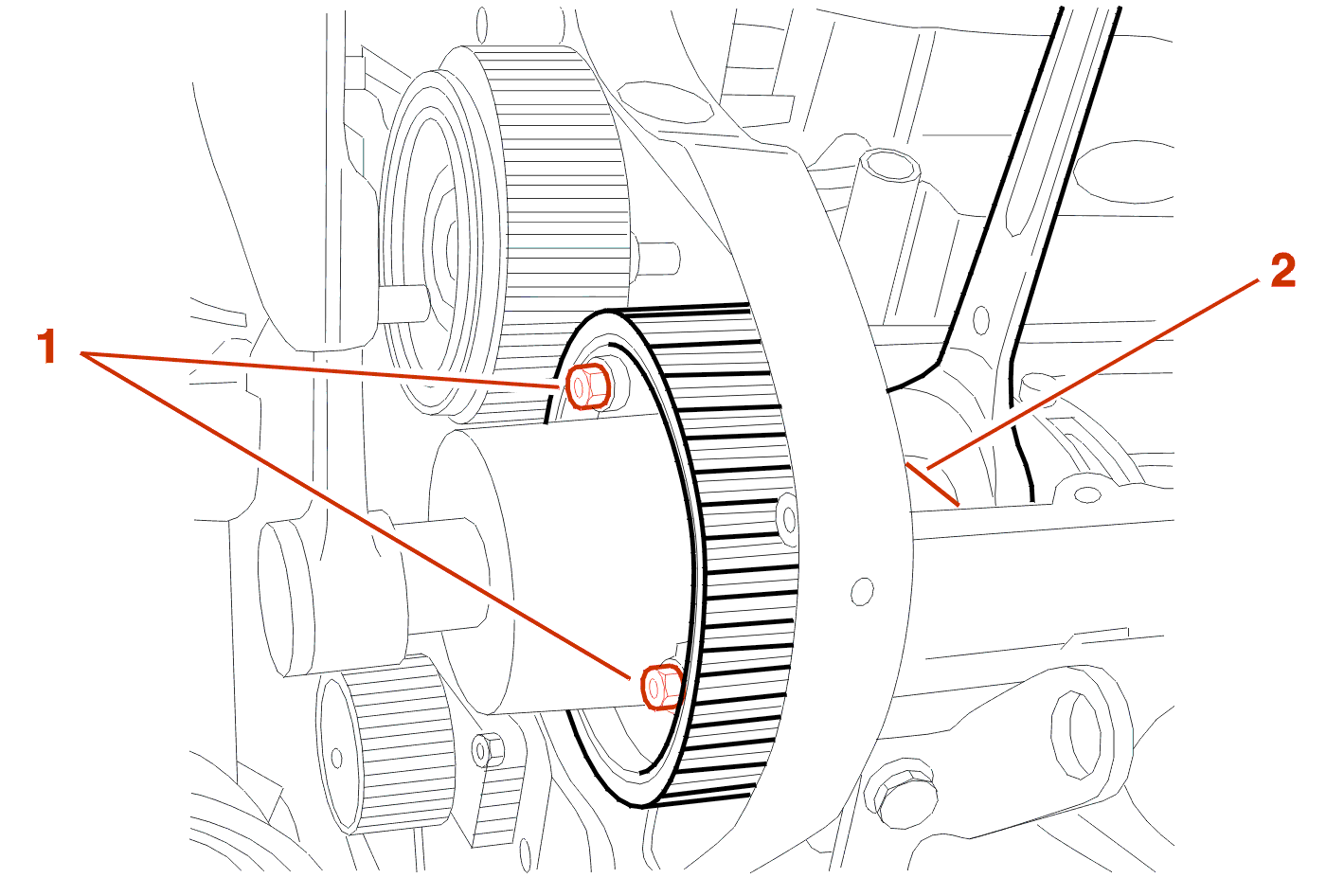

EHDOTTOMASTI : älä löysää kiinnityspultteja (1) .

Aseta lenkkiavain nokka-akselin tasaiselle osalle (2) .

Irrota vtc kiinnitysruuvi .

Irrota kokonaisuus hihnapyörä vtc .

2 - KIINNITYS

EHDOTTOMASTI : järjestelmällisesti vaihda vtc tulppa ja vtc kiinnitysruuvi .

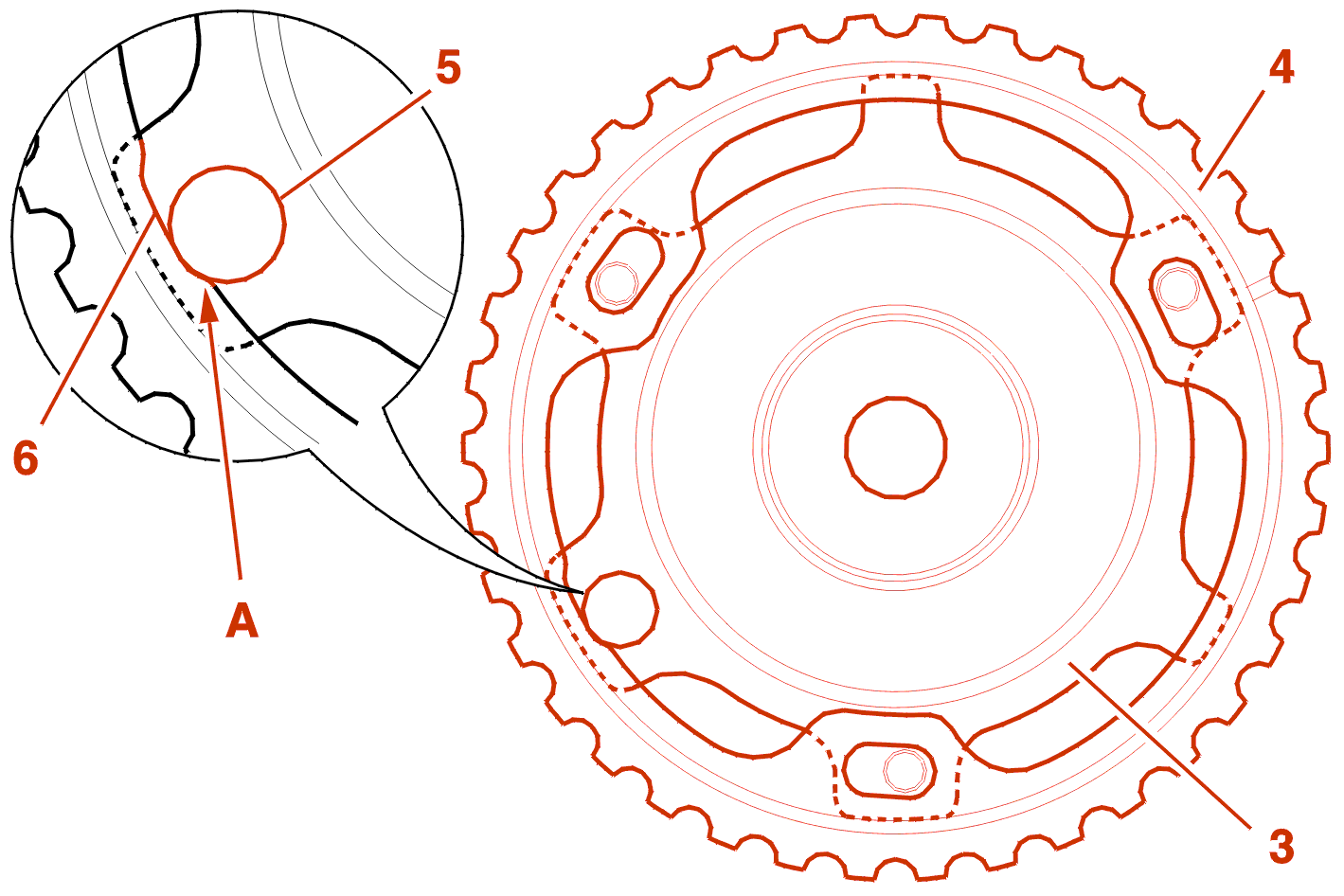

EHDOTTOMASTI : vtc napaa (3) ja hihnapyörää (4) koottaessa, osuta ajoitusreikä (5) loveen (6) kohdassa (A) .

Kiristysmomentti(tit) : Pultti (1) : 0.9 m.daN .

kiinnitä jakopään hihna .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Kiristysmomentti(tit) :

• vtc kiinnitysruuvi : esikiristys 3 m.daN; kiristys : 5.5 m.daN
• vtc tulppa : 1.1 m.daN

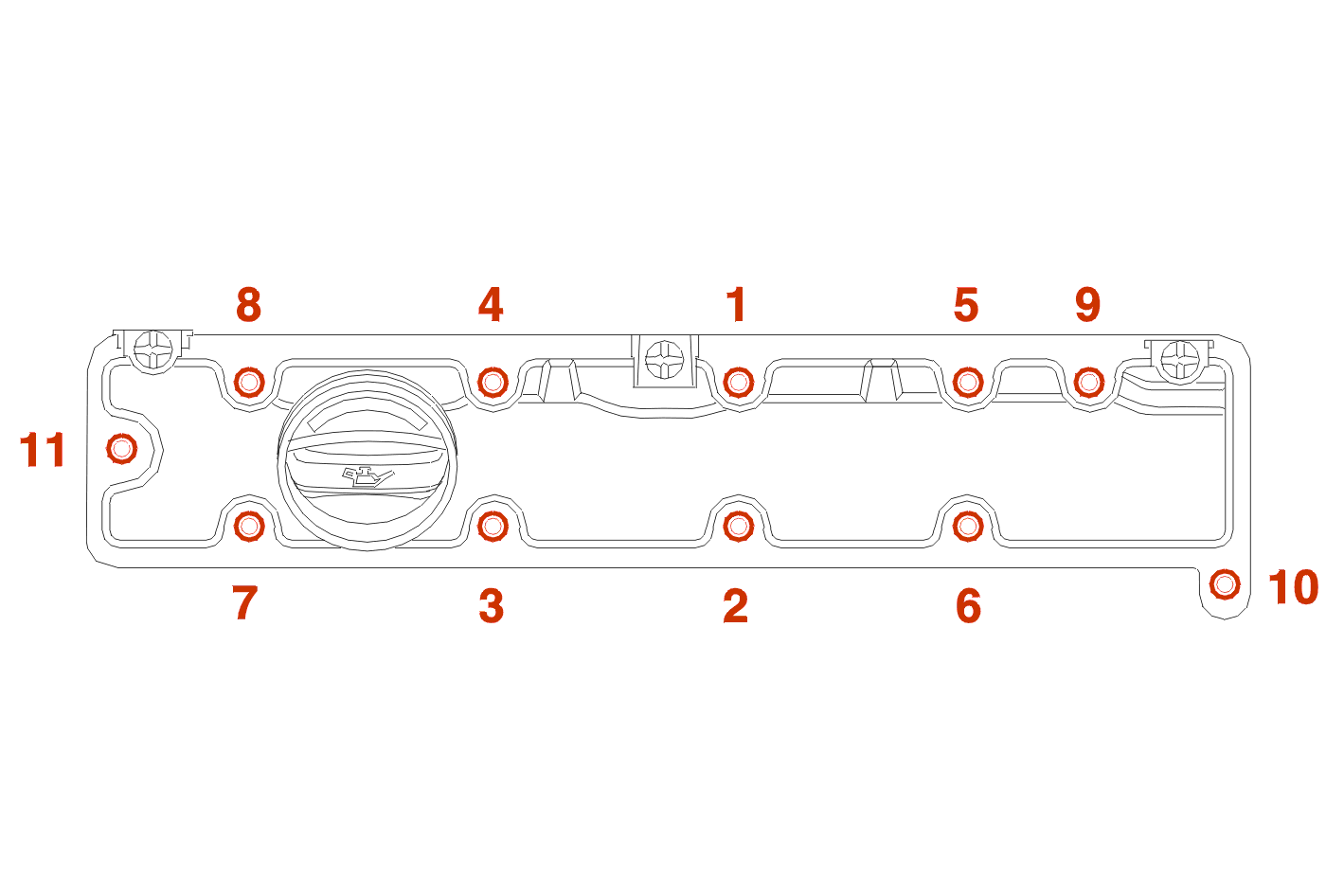

HUOM : kiinnitä venttiilikoppa varustettuna uudella tiivisteellä,noudattaen seuraavaa järjestystä : .

Vaihe 1 :

• etene pultti pultilta ja annetussa järjestyksessä
• pulttien kiristysmomentti : 0.5 m.daN

Vaihe 2 :

• etene pultti pultilta ja annetussa järjestyksessä
• pulttien kiristysmomentti : 1.1 m.daN
