B1FG01K1 - 607 MOOTTORI ES9J4S SAASTEENESTO CEE 2000

IRROTUS - KIINNITYS ÖLJYPUMPPU

1 - SUOSITELTAVAT TYÖKALUT

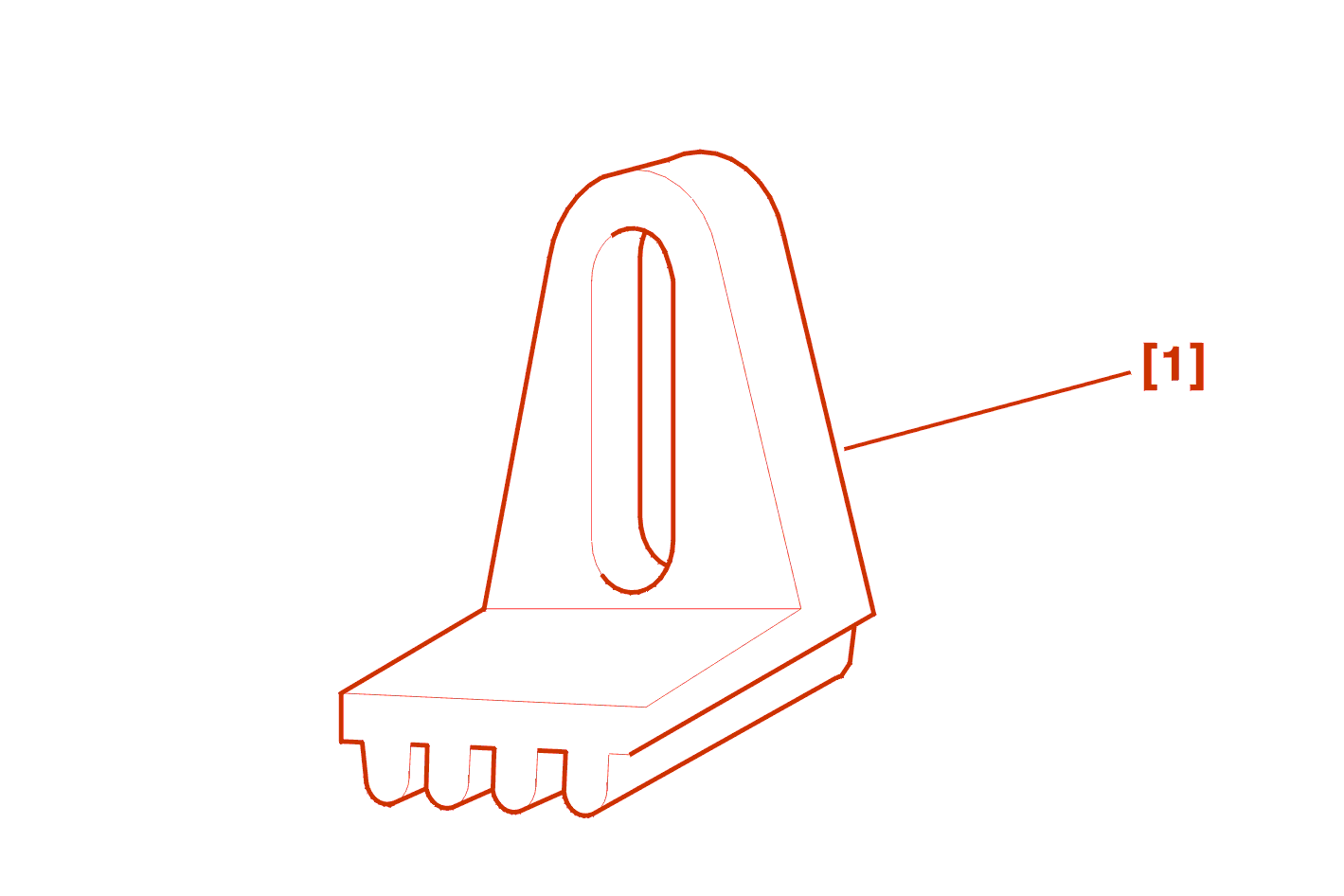

[1] vauhtipyörän lukitsin (-).0153 ZX .

2 - IRROTUS

irrota jakopään hammashihna .

Tyhjennä moottori .

Irrota kytkinkopan alempi sulkijalevy .

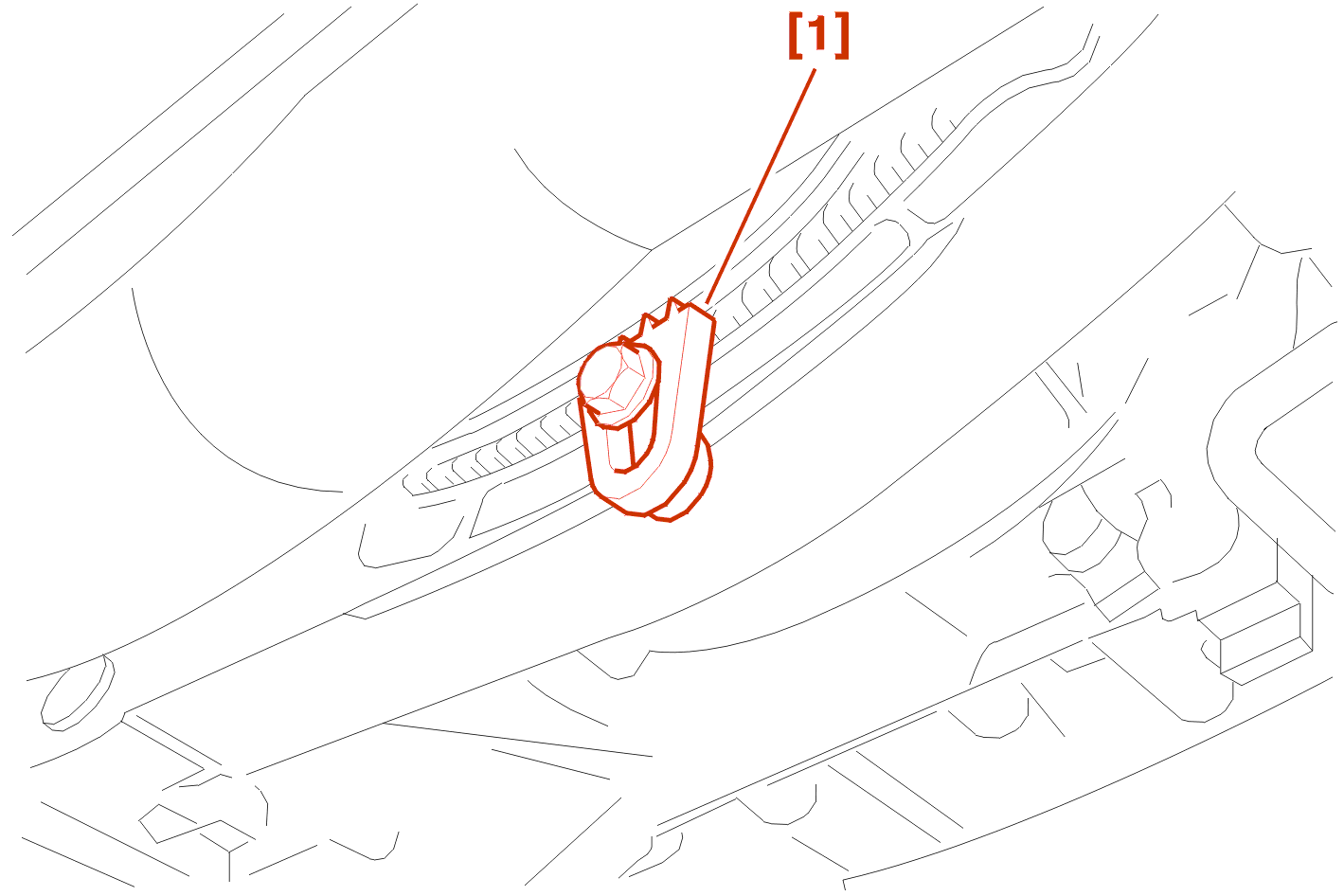

Lukitse vauhtipyörä lukituslaitteen [1] avulla .

Kytke irti kompressorin sähköiset syötöt .

Irrota ilmastoinnin letkun sidonta .

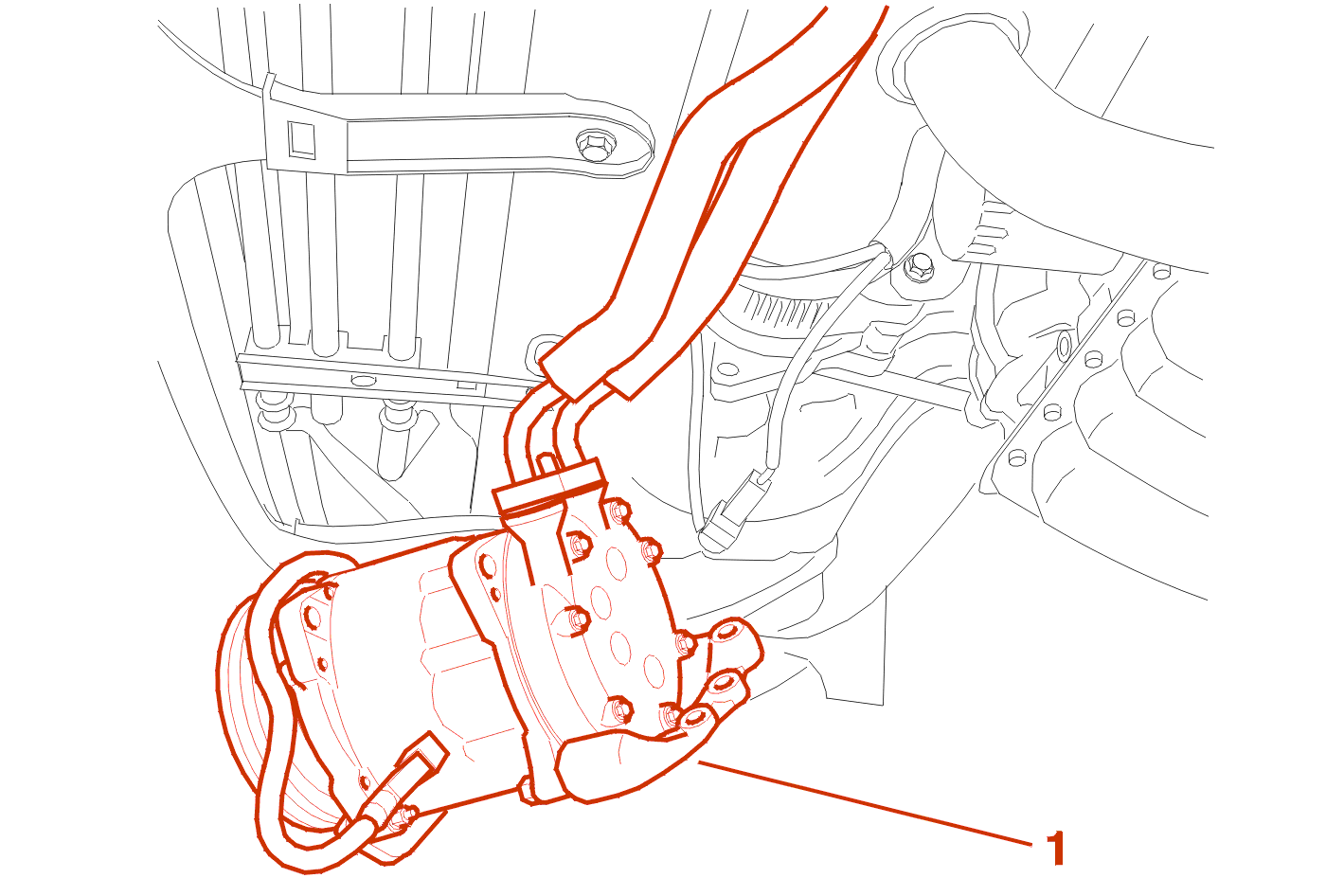

Siirrä sivuun ilmastoinnin kompressori (1) kiinnitystuen kanssa avaamatta nestepiiriä .

Irrota kompressorin etutuki .

Irrota kampiakselin ajoituspuikko .

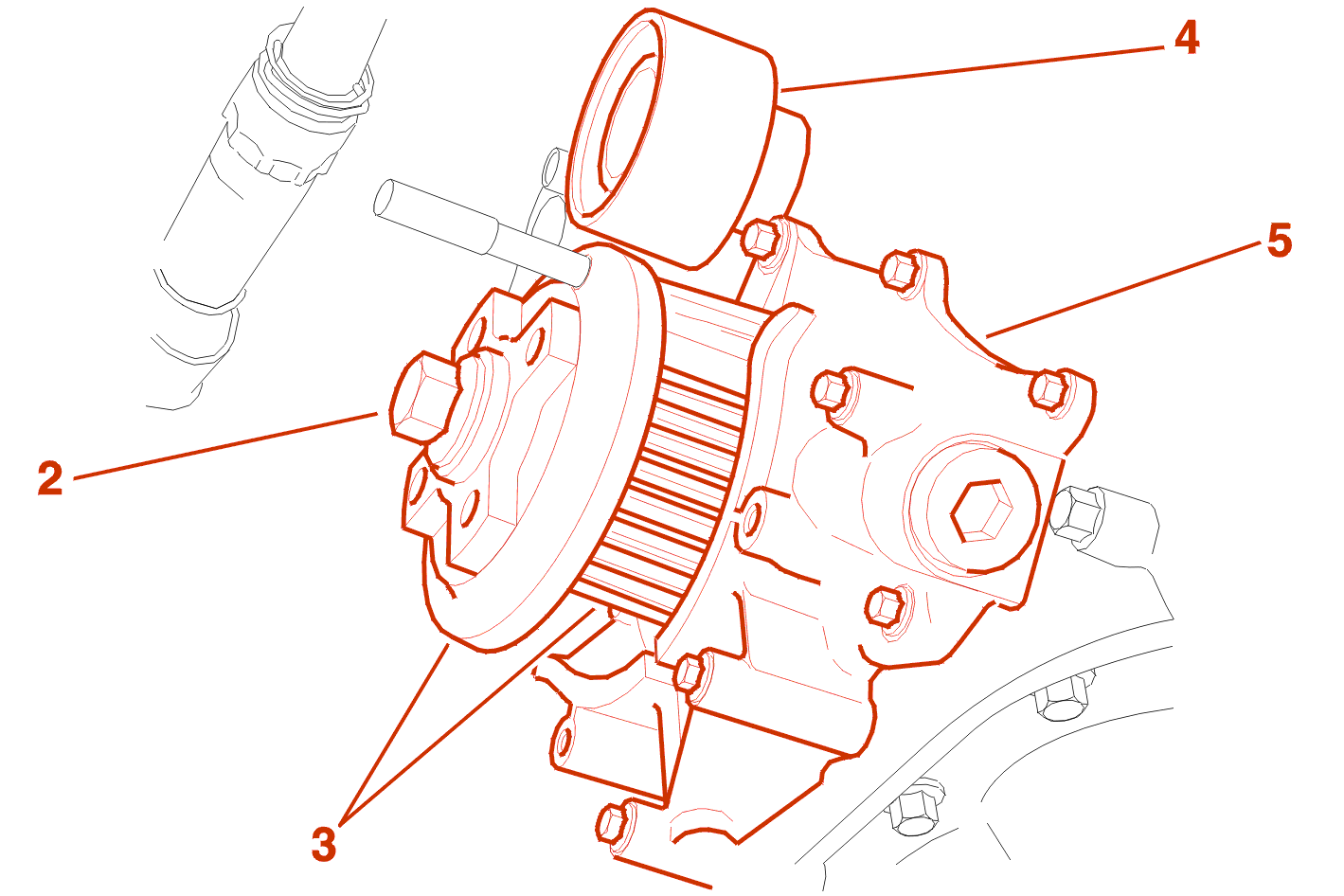

Irrota pultti (2) .

Irrota :

• kampiakselin hihnapyörä (3)
• rullapyörä (4)
• öljypumppu (5)
• huulitiiviste

3 - KIINNITYS

HUOM : öljypumppu on varustettu komposiitti -tiivisteellä joka sietää useita irrotuksia; jos tiiviste on vaurioitunut, se voidaan korjata osittain tiivistemassalla SILICONE CATEGORIE 2 .

Kiinnitä :

• uusi huulitiiviste
• öljypumppu (3)

EHDOTTOMASTI : kierrä kiinnityspultit kiinni ja kiristä annetussa järjestyksessä (1 - 14) .

Esikiristys 0.5 m.daN .

Kiristys : 0.8 m.daN .

Tarkista kiristys : 0.8 m.daN .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Kiristä :

• rulla (4) : 8 m.daN
• pultti (2) arvoon 4 80 m.daN ja sen jälkeen kulmakiristys FACOM D.360 ° työkalulla tyyppiä

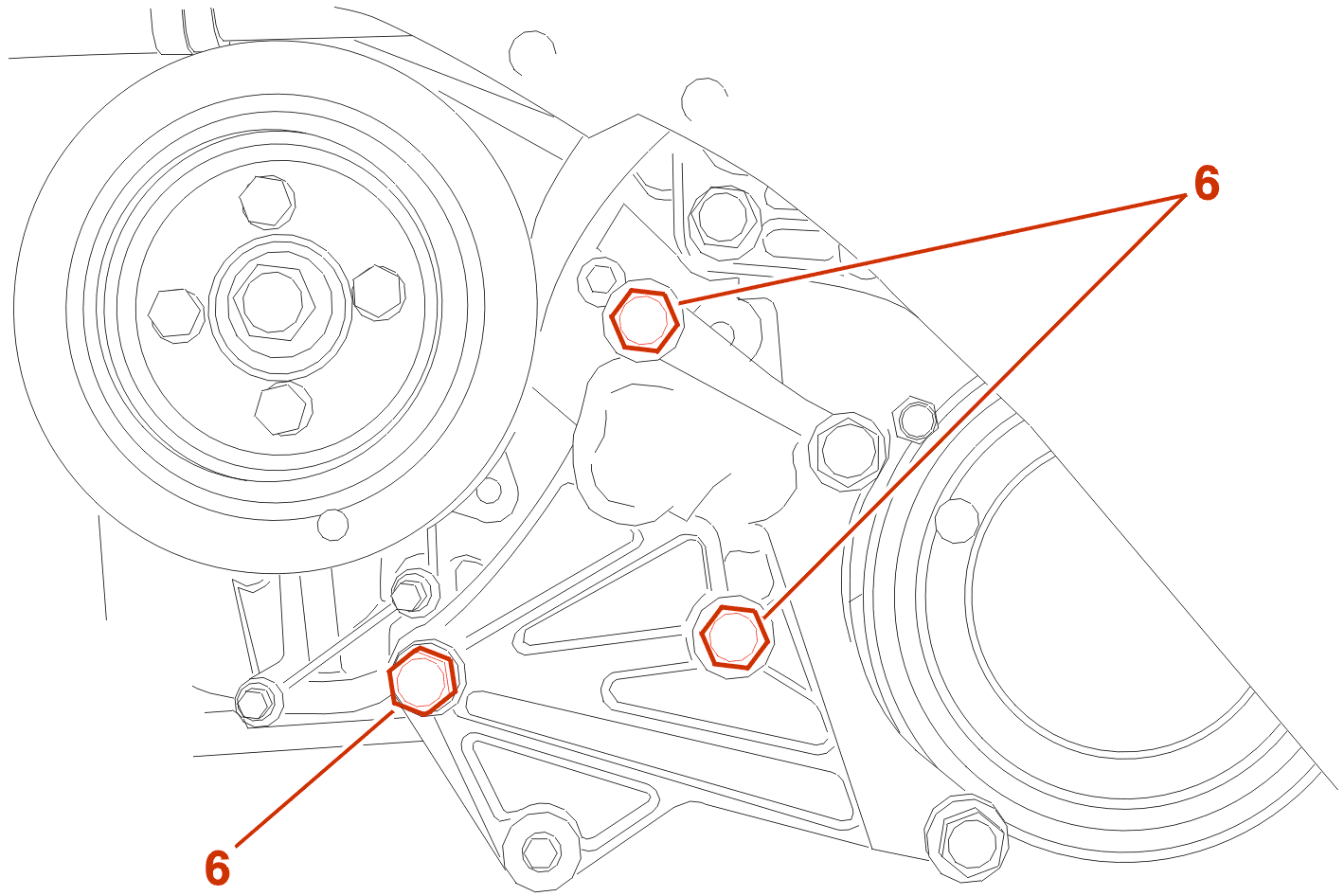

Kiristä pultit arvoon (6) 4 m.daN .

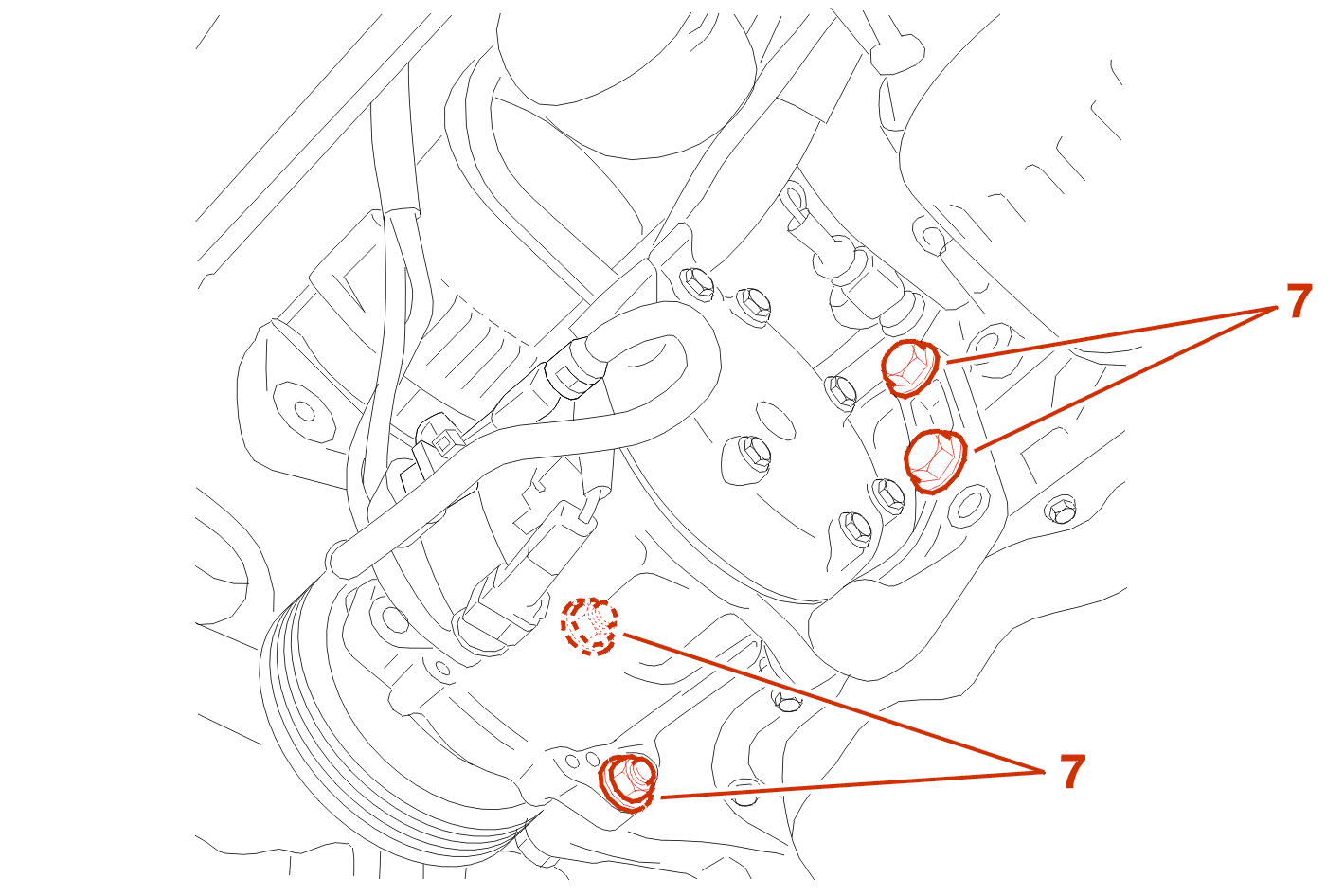

Kiristä pultit arvoon (7) 4 m.daN .

kiinnitä jakopään hihna .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .
