B1GG03K1 - 607 MOOTTORI ES9J4S SAASTEENESTO CEE 2000

IRROTUS - KIINNITYS VESIPUMPPU

1 - IRROTUS

tyhjennä jäähdytysjärjestelmä .

irrota jakopään hammashihna .

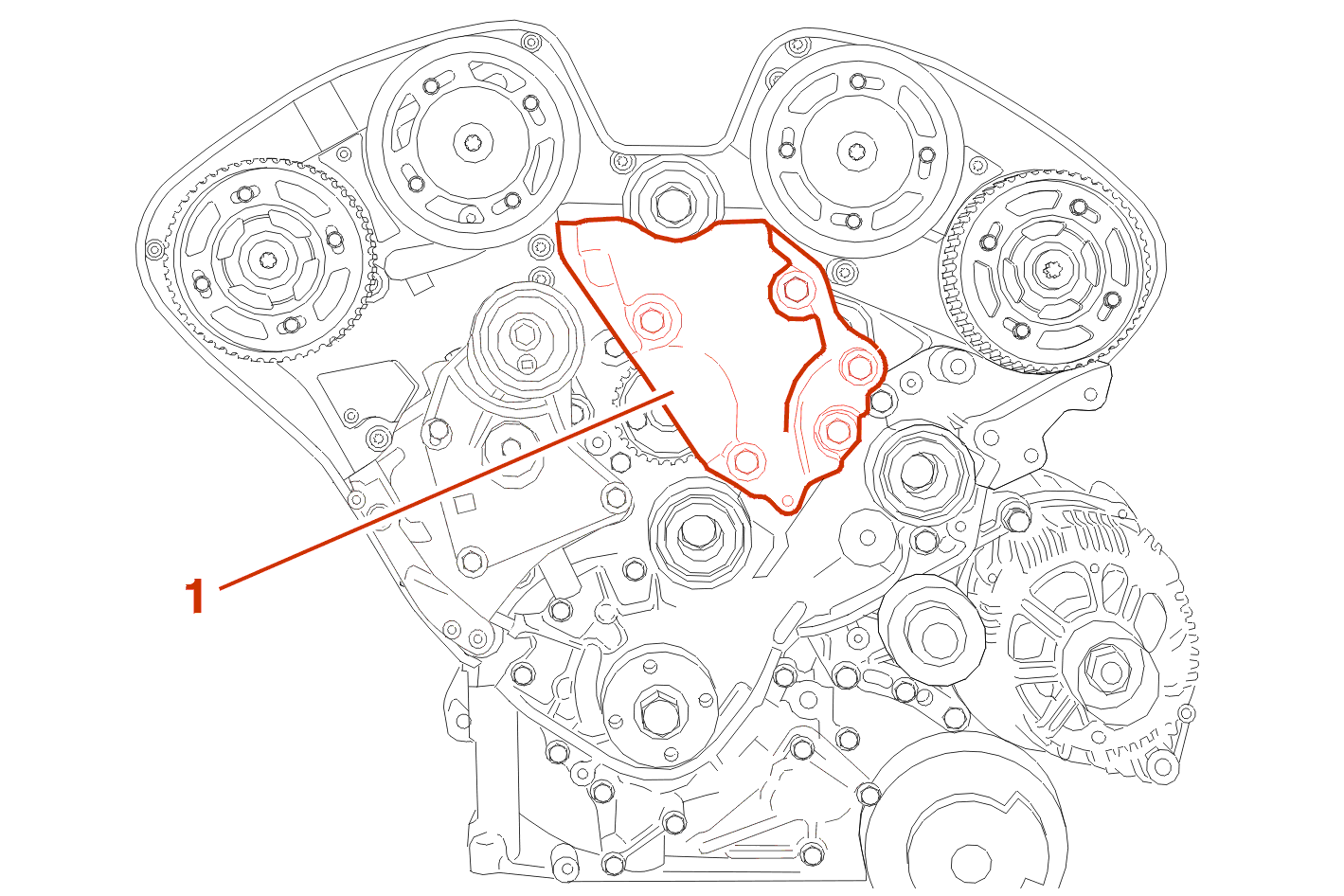

Irrota :

• tuki (1)

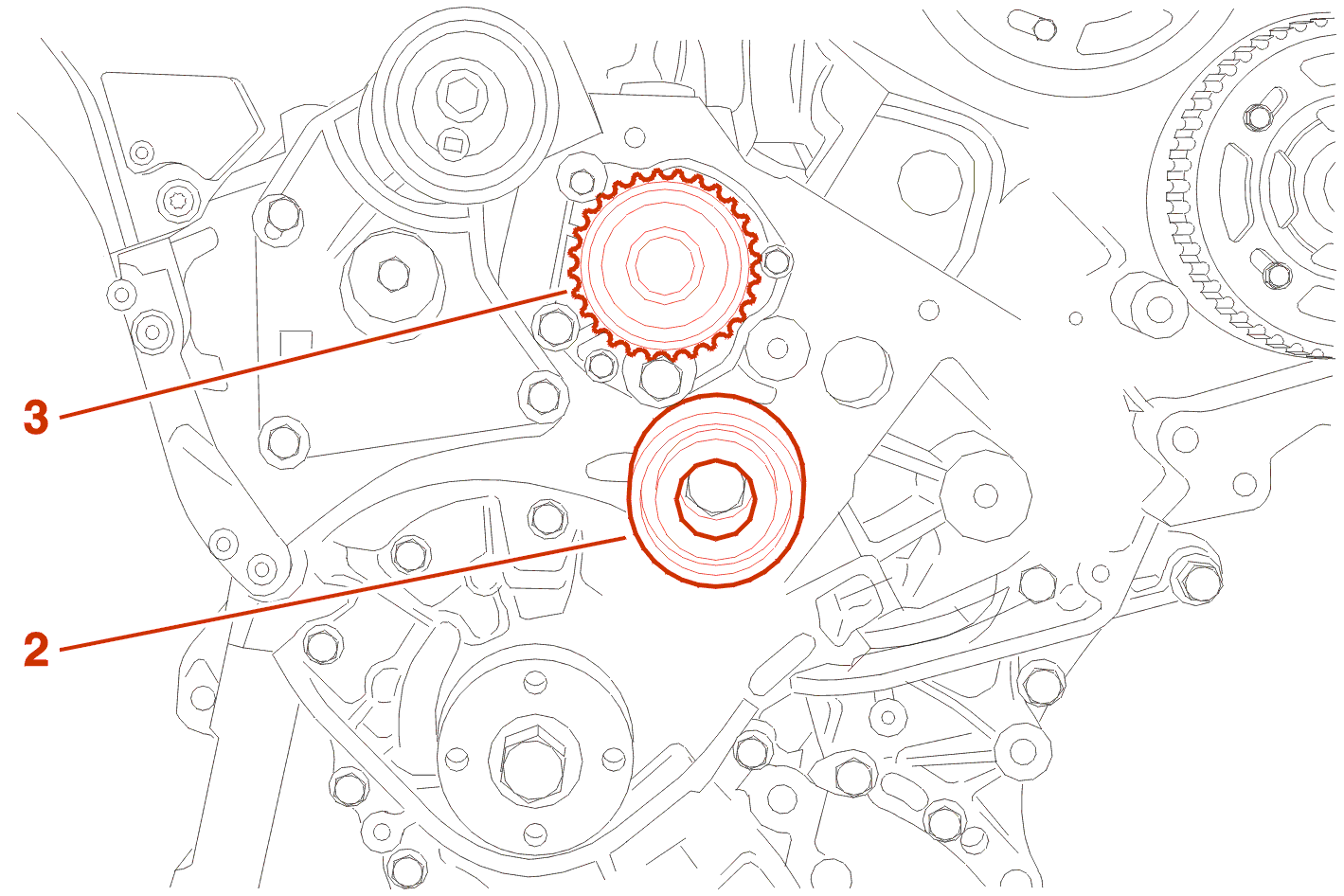

Irrota :

• rullapyörä (2)
• vesipumppu (3)

Poista vesipumpun tiiviste .

2 - KIINNITYS

EHDOTTOMASTI : uusi järjestelmällisesti vesipumpun tiiviste .

Laita paikalleen uusi tiivistekangas varoen kiertämästä sitä .

Kiinnitä :

• vesipumppu (3)
• rullapyörä (2)

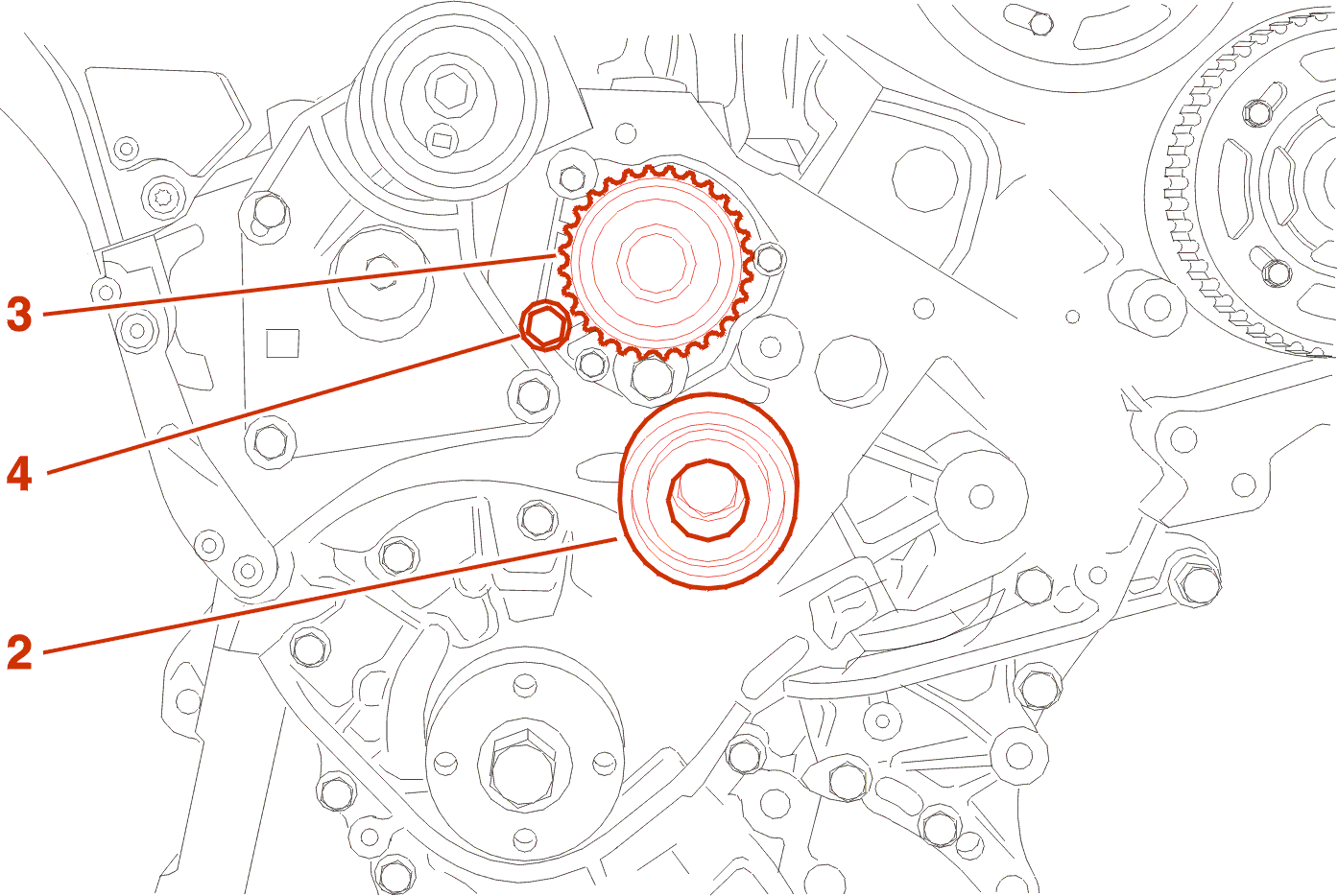

HUOM : vesipumpun vaihdon yhteydessä, asenna paikalleen jakopään kopan kiinnityskierretappi (4) .

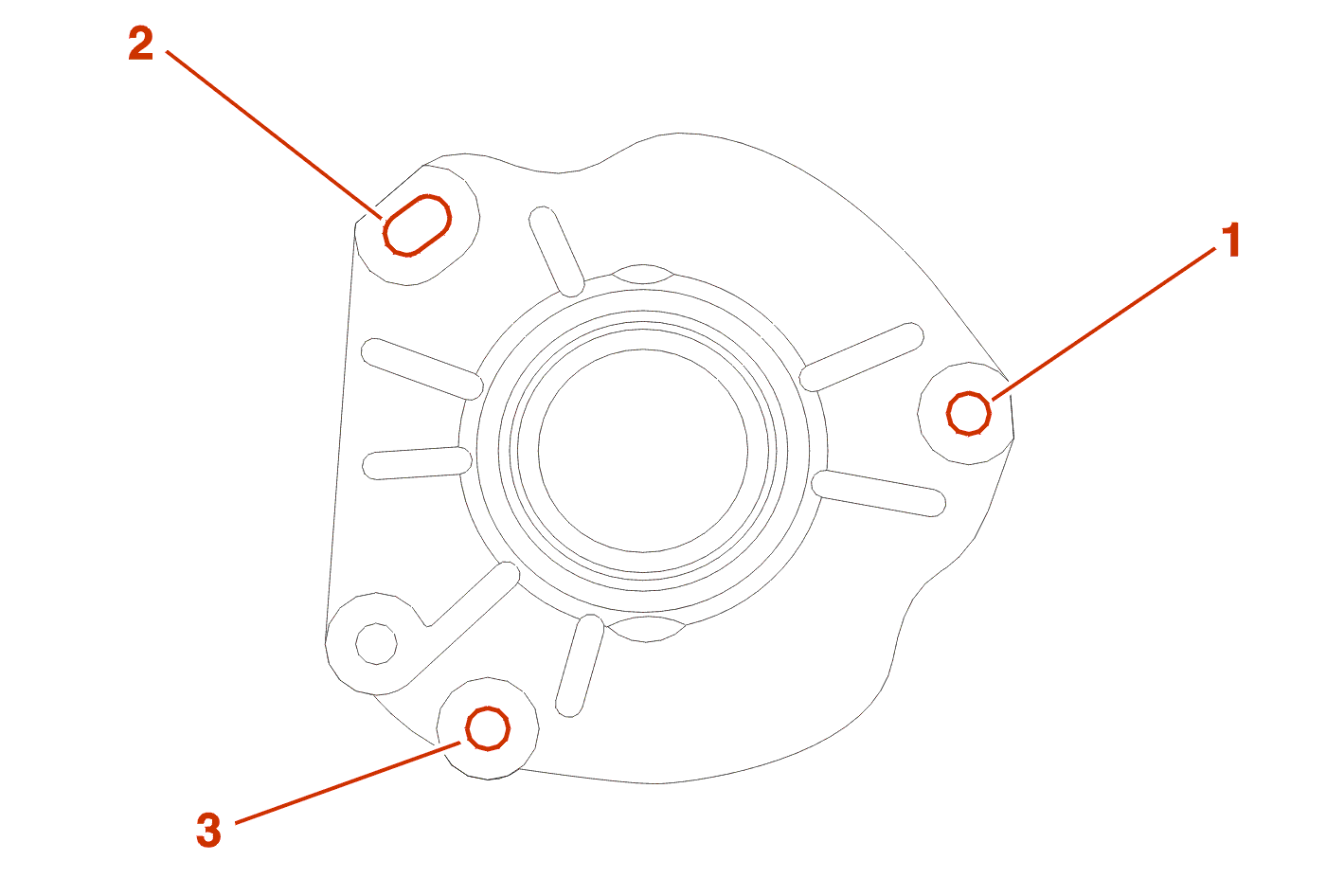

EHDOTTOMASTI : kierrä kiinnityspultit kiinni ja kiristä annetussa järjestyksessä .

Esikiristys : 0,5 m.daN .

Kiristys : 0,8 m.daN .

Tarkista kiristys : 0,8 m.daN .

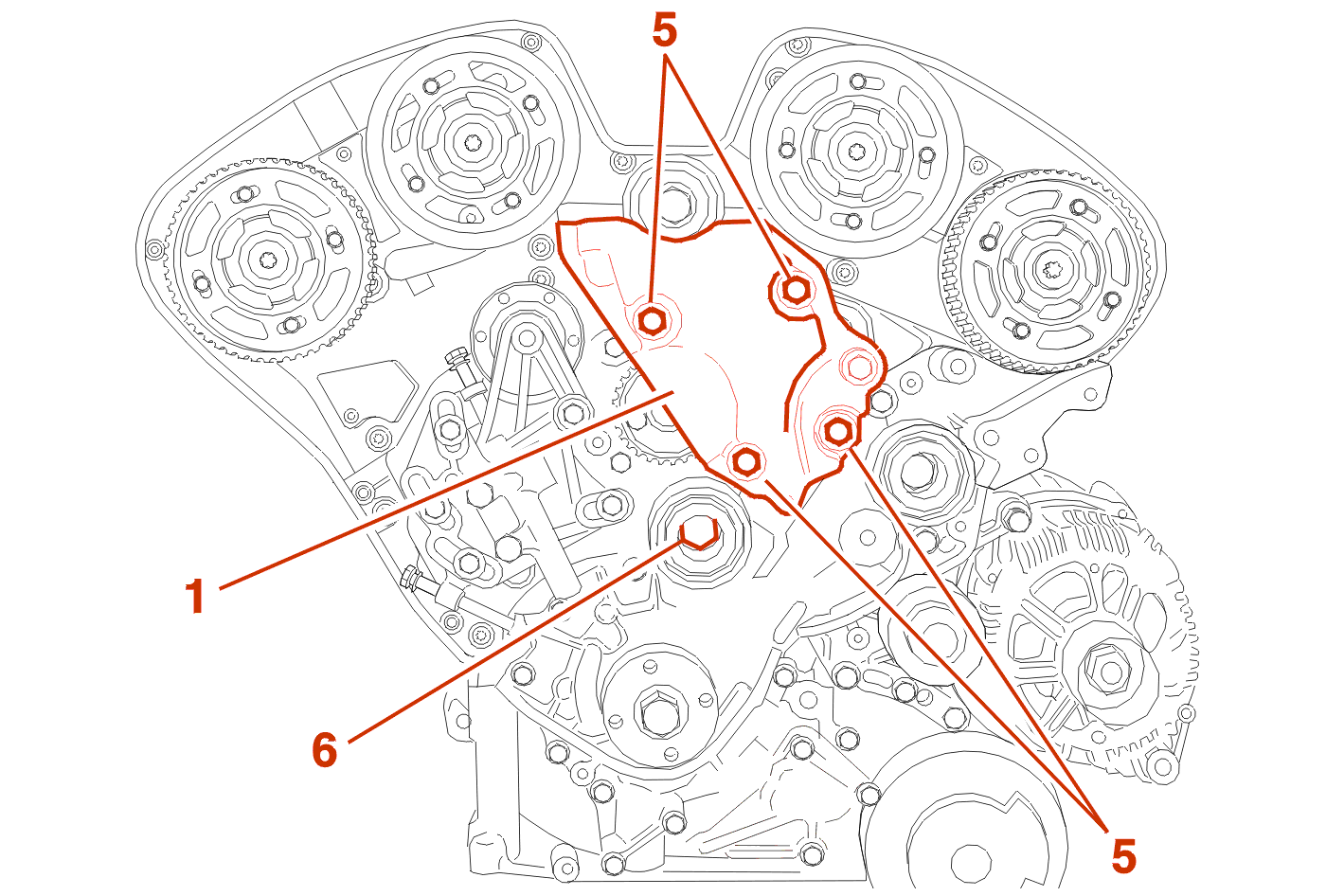

Kiinnitä :

• tuki (1)

Kiristä :

• pultit (5) 6 m.daN
• pultti (6) 8 m.daN

kiinnitä jakopään hihna .

täytä ja ilmaa jäähdytysjärjestelmä .
