B1GG0LK1 - 607 MOOTTORI ES9J4S SAASTEENESTO CEE 2000

IRROTUS - KIINNITYS TERMOSTAATTI

1 - IRROTUS

Irrota :

• liitin (1)

Irrota :

• ilmansuodatin ja sen ilmaletku (2)

tyhjennä jäähdytysjärjestelmä .

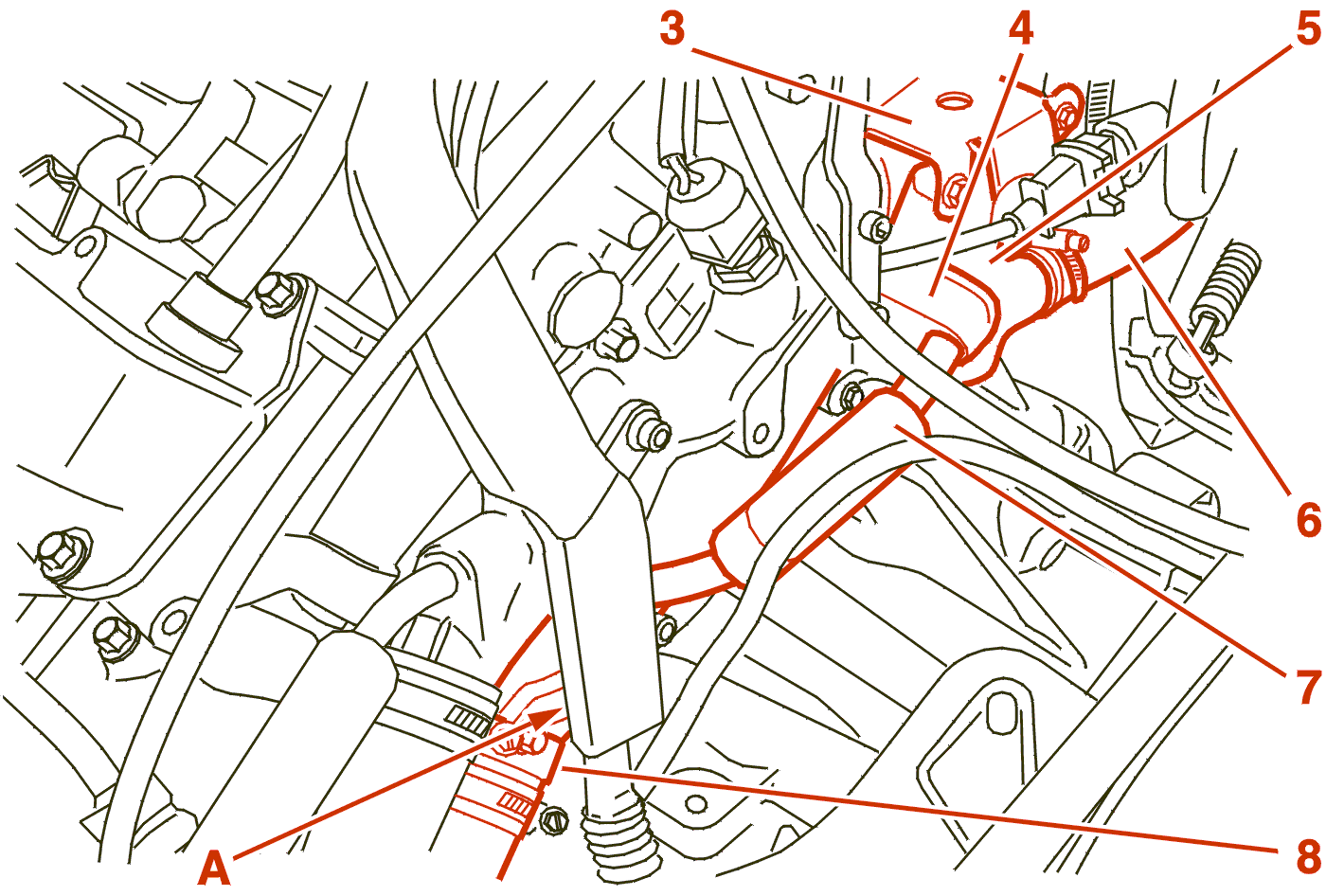

Siirrä sivuun :

• putki (8)
• putki (6)
• tuki (3)
• taka-osan täyttöputki

VAIHDELAATIKKO ML5T

Siirrä sivuun :

• putki (7)

Irrota :

• putken (7)kiinnityskoukku A:ssä

AUTOMAATTINEN VAIHDELAATIKKO 4HP20

Siirrä sivuun :

• automaattivaihteiston lämmönvaihtimen putki (5)

KAIKKI TYYPIT

Irrota :

• veden sisääntulokotelo (4)

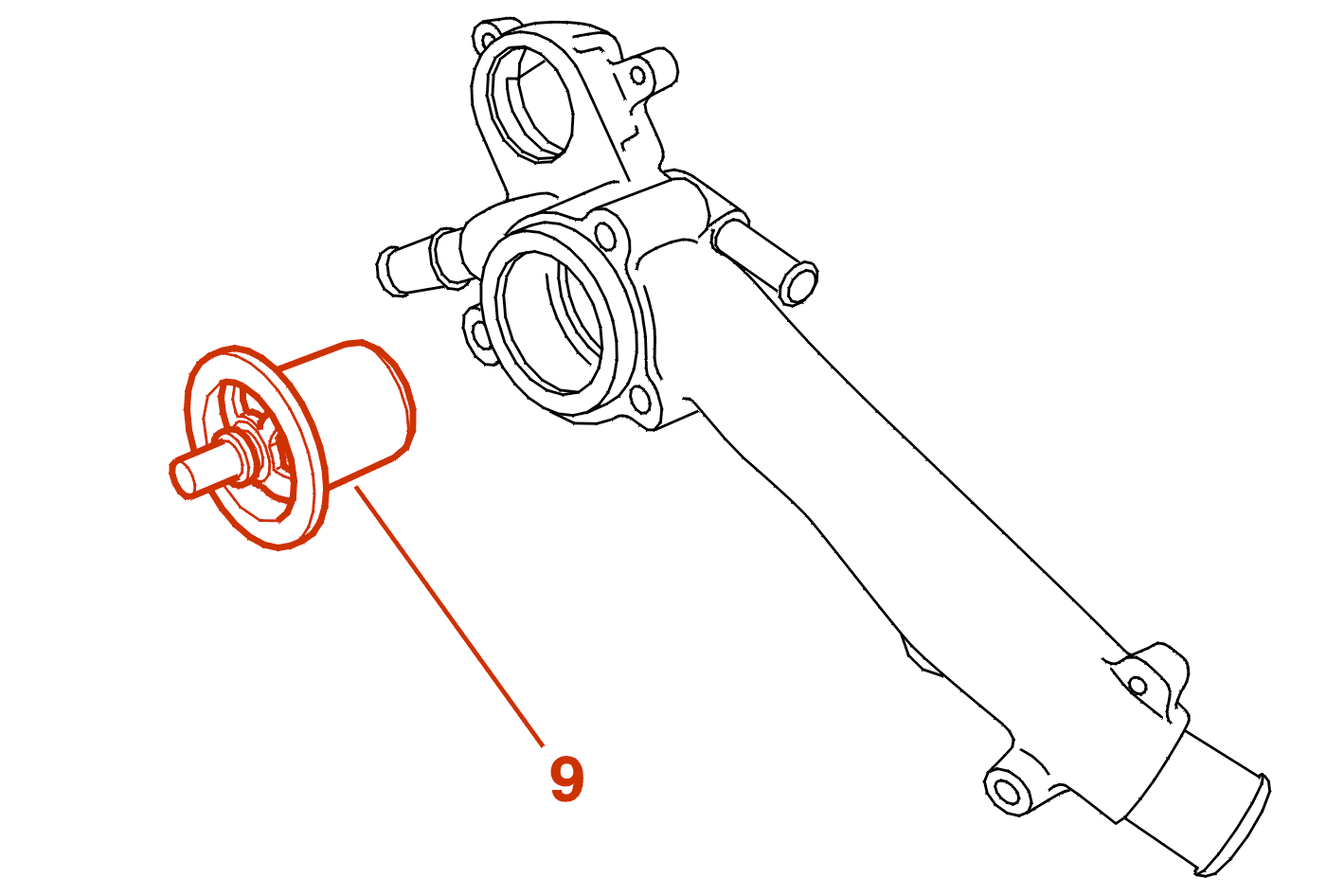

Ota pois termostaatti (9) .

2 - KIINNITYS

Vaihda järjestelmällisesti :

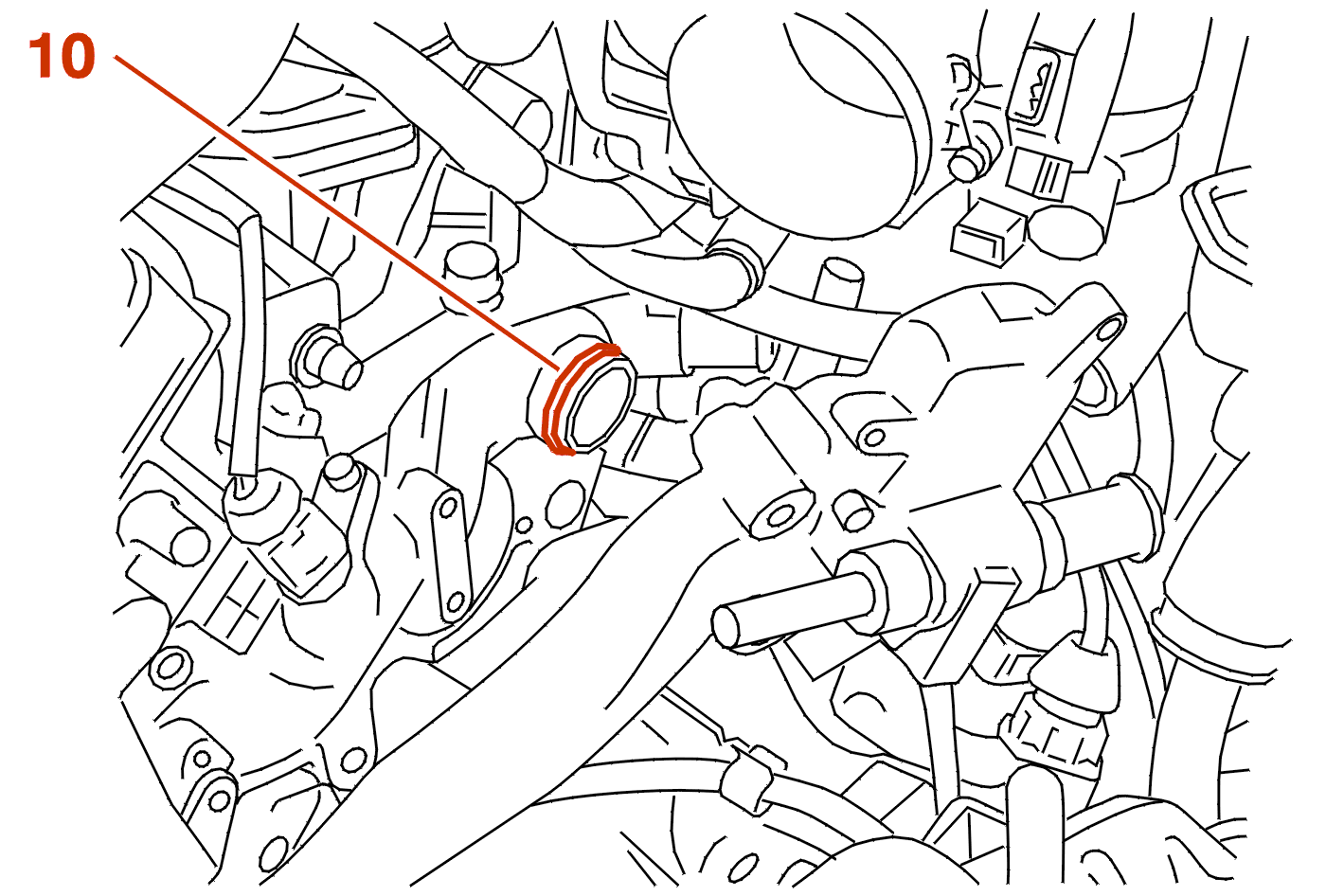

• termostaatin tiiviste (10)

Laita paikalleen :

• veden sisääntulokotelo (4)

Kiinnitä pultit .

Kiristä :

• pultit (M8) 2,5 m.daN
• pultit (M6) 0,8 m.daN

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .

täytä ja ilmaa jäähdytysjärjestelmä .
