B1HG1VK1 - 607 MOOTTORI DW12TED4

IRROTUS - KIINNITYS POLTTOAINESUODATIN

1 - ERIKOISTYÖKALUT

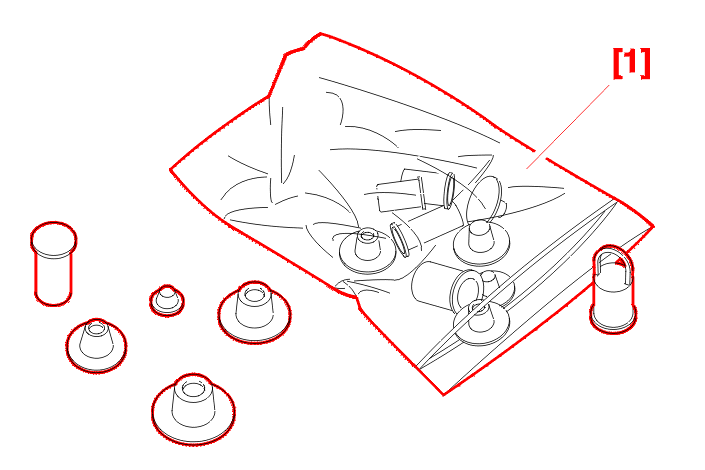

[1] Suojatulppasarja (-).0188-T .

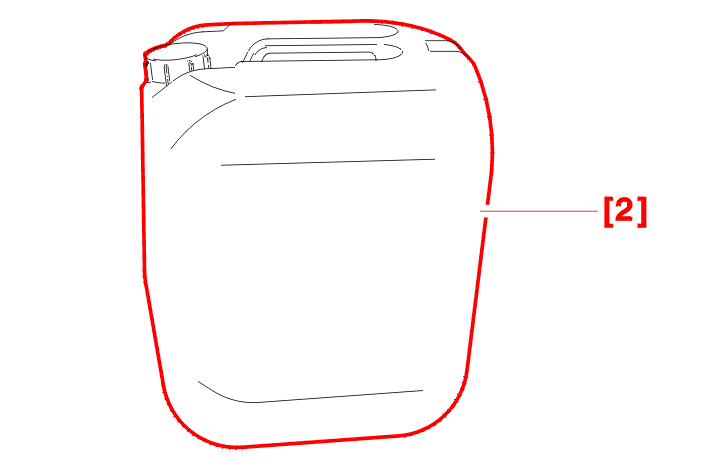

[2] Rasvanpoistoaine : SODIMAC N°35 (Saatavilla varaosana) .

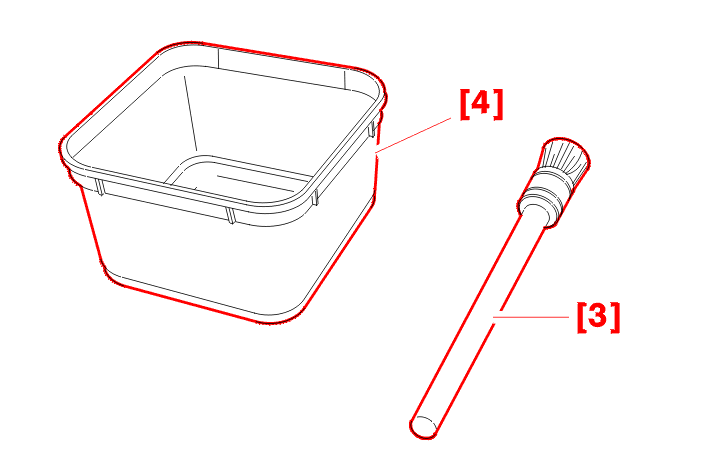

Pensseli [3] .

Puhdistusastia [4] .

2 - IRROTUS

Irrota akku .

Irrota suojalevy moottori-voimansiirtoryhmän alta .

Aseta paikalleen tyhjennysastia moottorin alle .

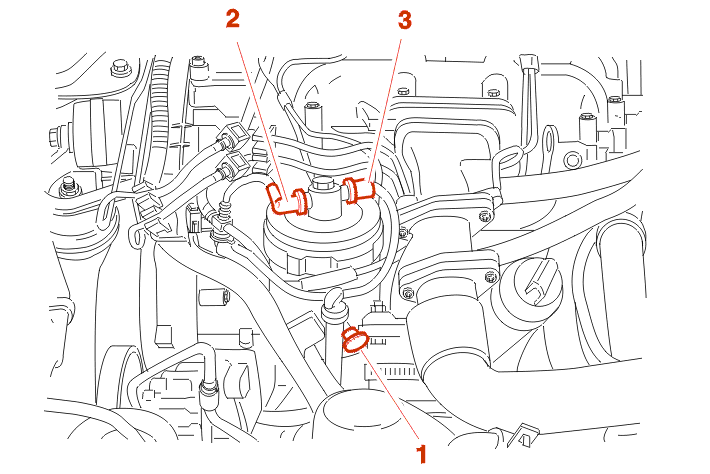

Avaa ilmausruuvi (1) .

Siirrä sivuun letkut (2), (3) .

EHDOTTOMASTI : tuki aukot työkalulla [1] .

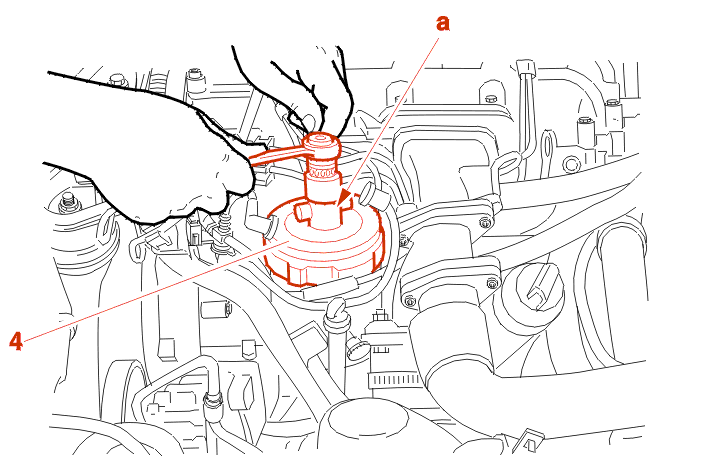

Aseta 22 mm:n holkki (Kohdassa (a)) .

Paina kantta (4) alas ja samalla kierrä auki neljäsosa kierrosta .

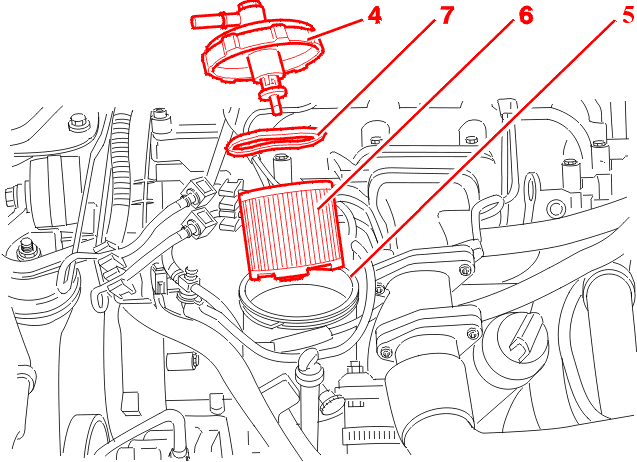

Irrota :

• suojakansi (4)
• aaltomainen rengas (7)
• suodatinpanos (6)

3 - POLTTOAINESUODATTIMEN PUHDISTUS

Anna suodattimessa olevan polttoaineen (5) valua .

Siirrä sivuun letkut (Polttoainesuodattimen alla) .

EHDOTTOMASTI : tuki aukot työkalulla [1] .

Irrota ja nosta polttoainesuodatin .

Siirrä sivuun polttoainesuodatin (5) .

Kaada tuotetta [2] astiaan [4] .

Puhdista polttoainesuodatin (Työkalun [3] avulla) .

Ennen uudelleen asennusta : Anna polttoainesuodattimen valua .

EHDOTTOMASTI : käytä ainoastaan pyyhkeitä RESISTEL (saatavilla varaosana) ; älä käytä paineilmaa .

4 - KIINNITYS

EHDOTTOMASTI : avaa pussi joka sisältää uuden suodatinelementin (juuri ennen asennusta) .

Kiinnitä : Polttoainesuodatin (5) .

Kiinnitä :

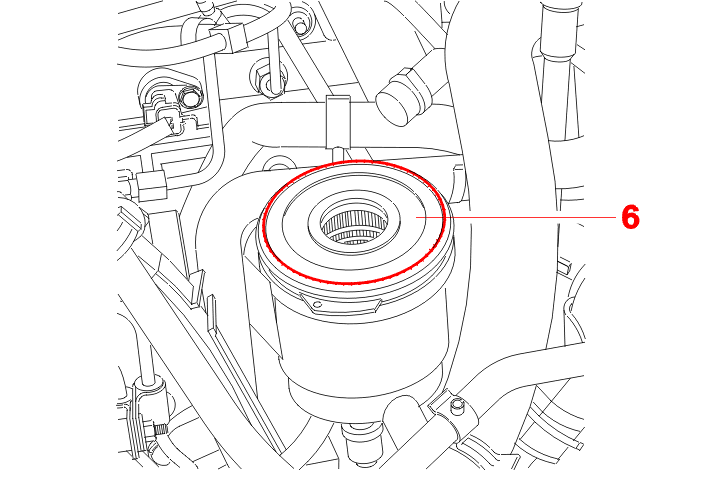

• uusi suodatinelementti (6) ja aseta se oikein paikalleen
• aaltomainen rengas (7)
• suojakansi (4)

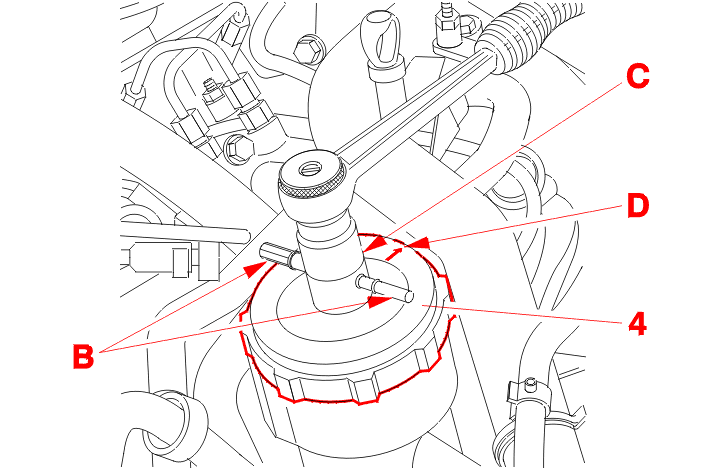

VAROITUS : aseta kansi (4) ja putket (b) kohtisuoraan moottoriin nähden (viite (c) ilmansuodattimen puolella) .

Aseta 22 mm:n holkki (Kohdassa (a)) .

Paina kantta (4) ja kiristä samalla neljännes kierros .

Poista työkalut [1] .

Kytke letkut (2) .

Kytke akku uudestaan .

Sopeuta eri ohjainyksiköt .

5 - SYÖTTÖPIIRIN ILMAUS

Polttoainesuodattimen täyttämiseksi, kytke ja katkaise virta useita kertoja (6 kertaa) .

6 - TIIVEYDEN TARKASTUS

Käynnistä moottori .

Tarkista että polttoainevuotoja ei esiinny .
