B1HG2IK1 - 607 MOOTTORI ES9J4S SAASTEENESTO CEE 2000

IRROTUS - KIINNITYS SUUTTIMET

1 - KÄYTETTÄVÄT TYÖKALUT

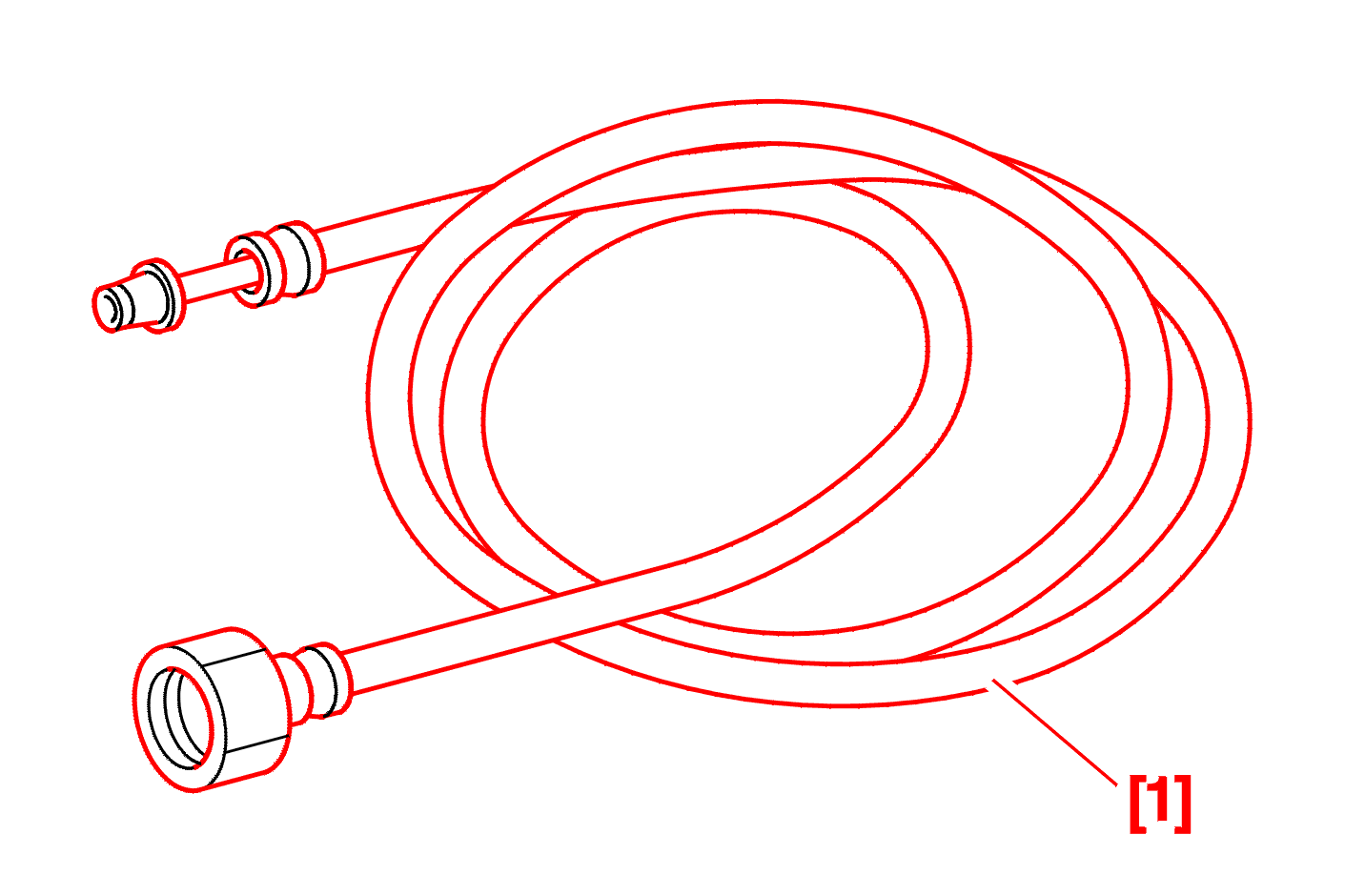

Letku joka on varustettu päällä venttiilille SCHRADER (-).0141-T1 .

2 - IRROTUS

poista imusarja .

Pudota polttoainepaine kytkemällä työkalun [1] pää venttiilille SCHRADER; ota bensiini talteen astiaan .

Kytke irti takalambdatunnistinta ja irrota johtosarjat nostokorvakkeella .

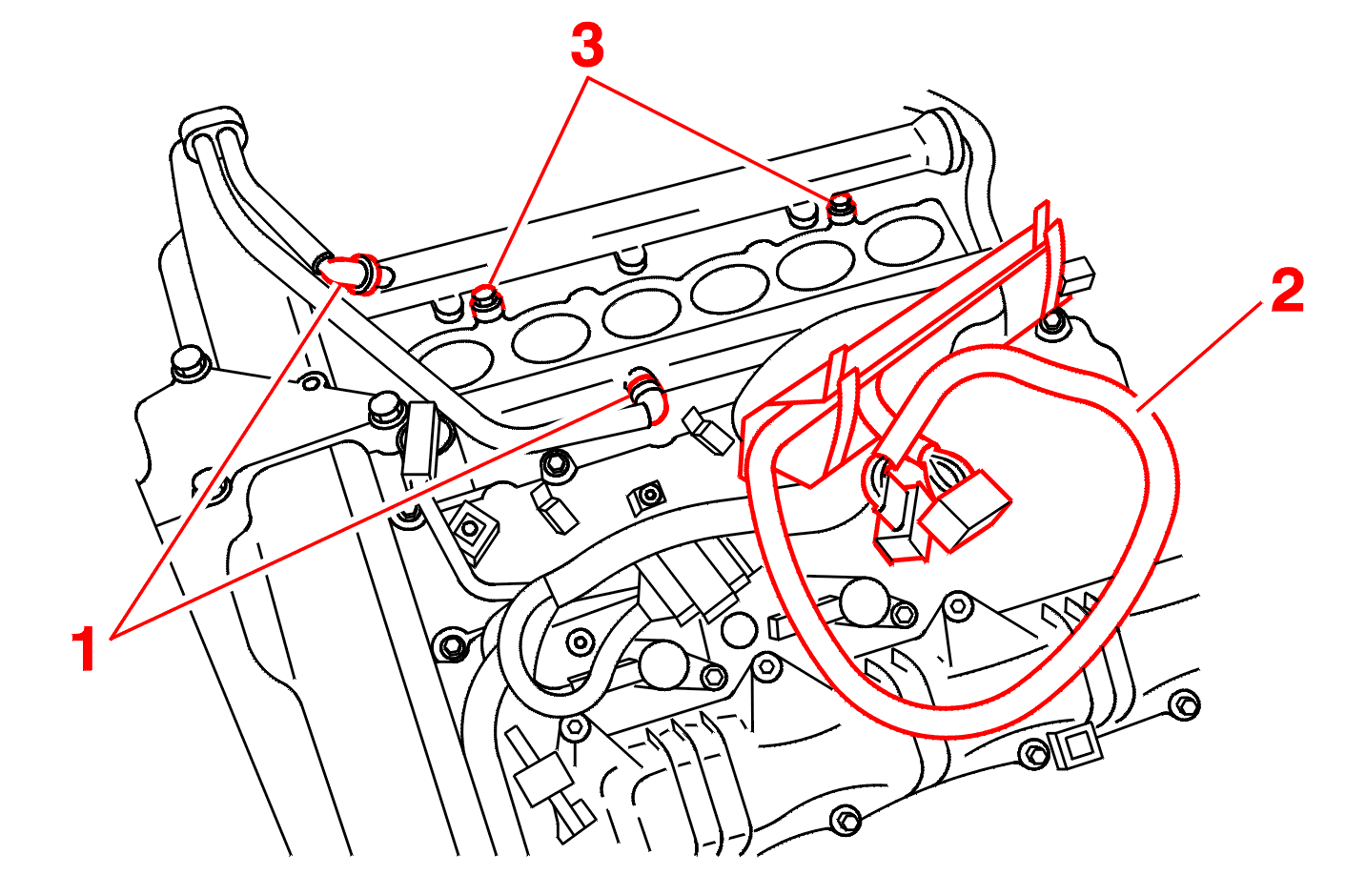

Irrota polttoaineletkut (1) .

Siirrä sivuun moottorin johtosarja (2) ja sen kouru .

Irrota pultit (3) .

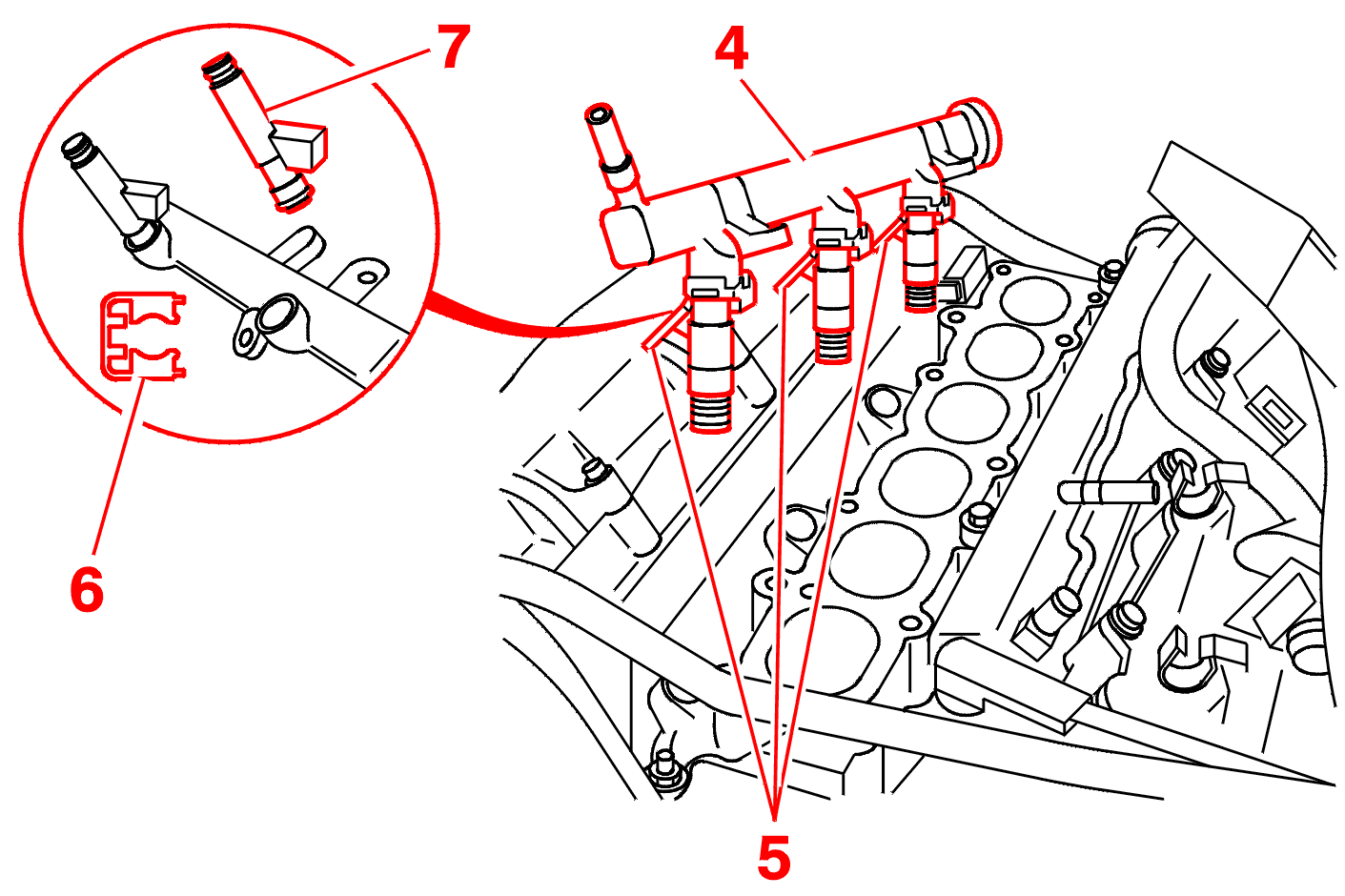

Siirrä sivuun suuttimen jakajaputket (4) vetäen ylöspäin .

Irrota liittimet (5) .

Irrota :

• hakanen (6)
• suutin (7)

3 - KIINNITYS

Asenna uudelleen suuttimet suuttimen jakajaputkille .

Kytke liittimet .

Asenna uudelleen suuttimien jakajaputket .

asenna pakosarja uusilla tiivisteillä .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .
