B1JG0CK1 - 607 MOOTTORI DW12TED4

IRROTUS - KIINNITYS PARTIKKELISUODATIN

EHDOTTOMASTI : {{n12993}} le remplacement du filtre a particules est une operation necessitant la depose prealable de l'ensemble catalyseur/ filtre a particules .

VAROITUS : {{n12994}} le respect des specifications decrites dans les gammes est imperatif .

EHDOTTOMASTI : kiristä kiinnikettä, jotka ovat kiinnitystapissa niin että tappi irtoaa ({{n12995}} risque d'endommagement du flexible decoupleur et des piquages de pression en amont et en aval) .

1 - PAKKAUS

EHDOTTOMASTI : älä heitä pois hiukkasuodattimen pakkausta, jossa se tuli varaosilta .

EHDOTTOMASTI : käytä tätä pakkausta lähettäessäsi vaihdetun osan takaisin .

Aseta talteenotetut tulpat ja sulkijat uuteen hiukkassuodattimeen päihin ja aukkoihin .

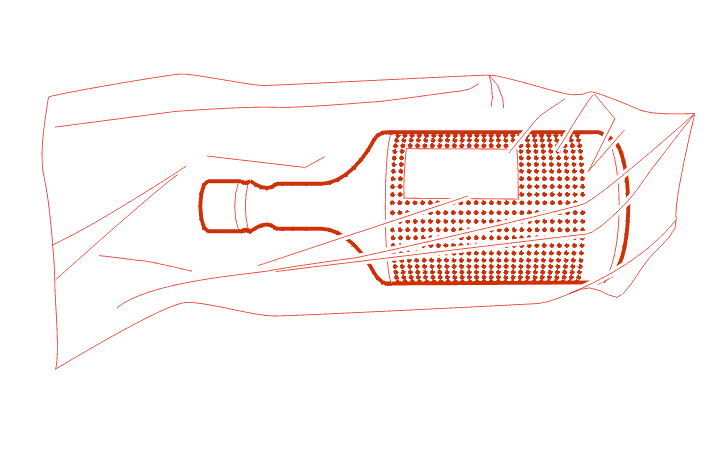

Aseta hiukkassuodatin talteenotettuun pussiin .

Aseta pussi alkuperäispakkaukseen .

Palauta osa uudelleenkäsittelylaitokseen .

2 - IRROTUS

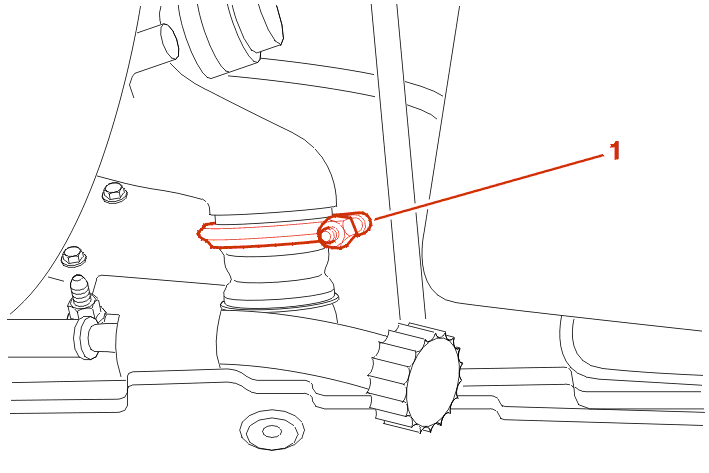

Irrota pakoputkiston taipuisan putken sitoja (1) .

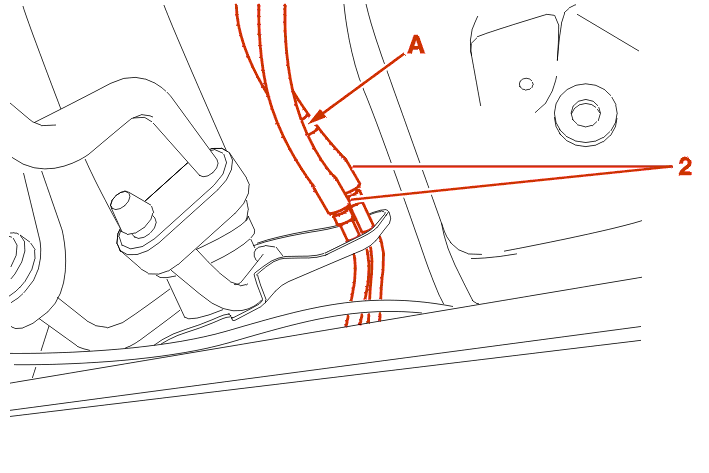

Tarkasta, että putkessa (A) on valkoinen merkki (jos ei ole, tee merkki) .

Irrota putket (2) .

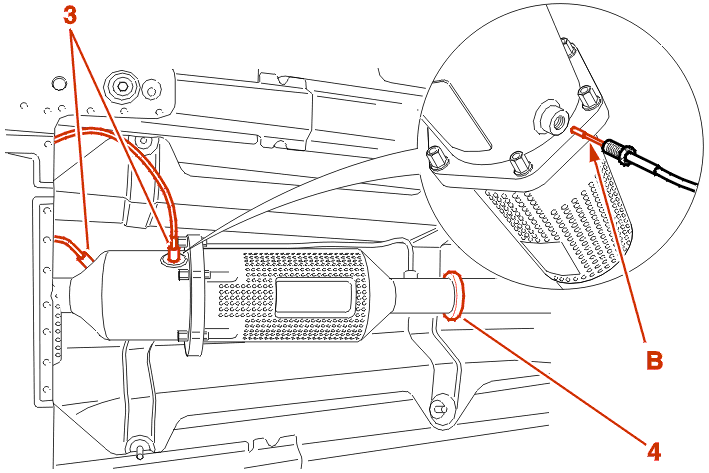

Irrota anturit (3) (Putkiavaimella) .

VAROITUS : varo, ettei antureiden osa (B) vahingoitu irrotettaessa .

Irrota :

• side (4)
• katalysaattori-hiukkaussuodatinasennelma alakautta

VAROITUS : {{n12996}} faire attention de ne pas blesser le flexible d'echappement, celui-ci ne supporte pas les contraintes en traction, en torsion et en flexion .

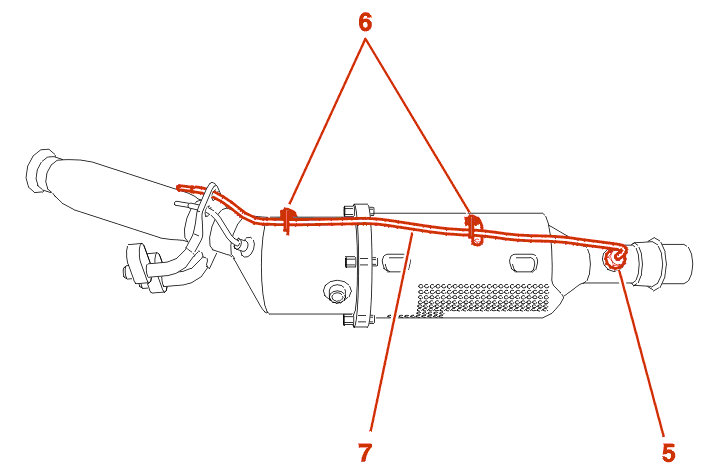

Löysää :

• letku (5) (putkiavaimella)
• kiinnitysruuvit (6) putkessa (7)

Irrota letku (7) .

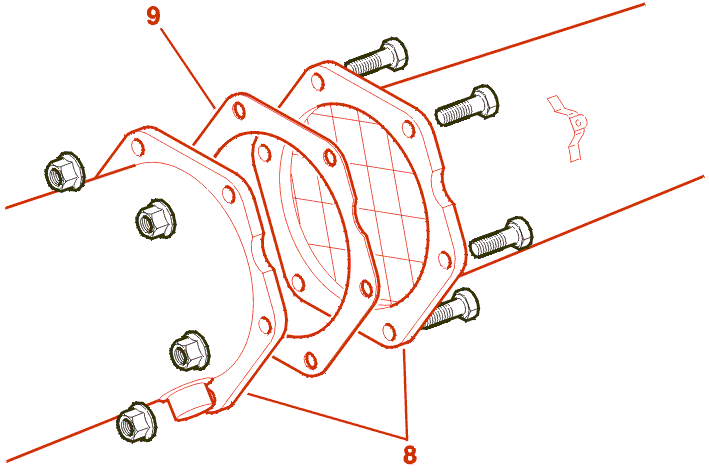

Irrota 6 pulttia kiinnikkeestä (8) .

Irrota hiukkassuodatin ja tiiviste (9) .

3 - KIINNITYS

Puhdista tiivisteen tukipinnat .

EHDOTTOMASTI : {{n12997}} remplacer systematiquement les colliers (1), (4) et le joint (9) .

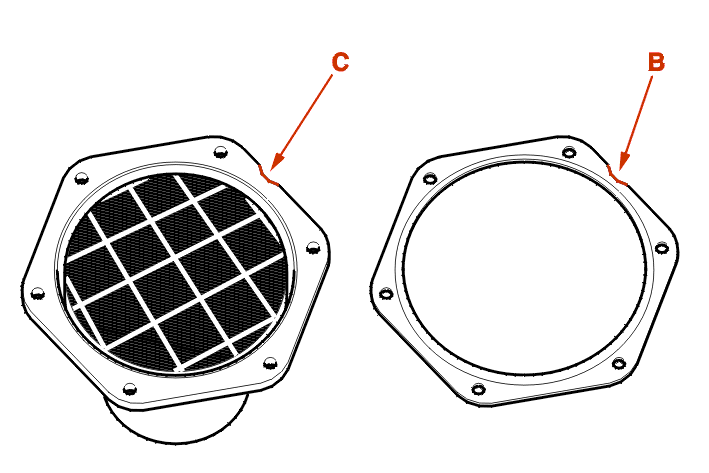

VAROITUS : kun kiinnität tiivisteen (9), tarkasta pyöristetty osa (B). sen pitää olla linjassa kiinnikkeen pyöristetyn osan (C) kanssa .

Kiinnitä 2 ruuvia ja mutterit (10), (11) kiristämättä niitä .

Aseta hiukkassuodattimen kiinnike linjaan katalysaattorin kiinnikkeen kanssa .

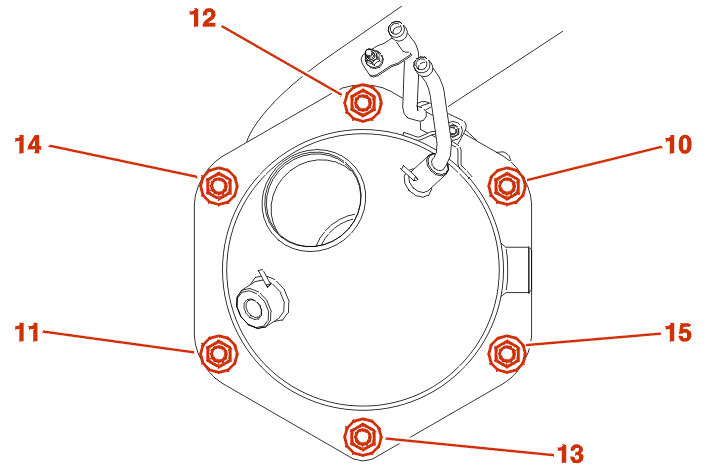

Aseta paikalleen 4 ruuvia ja mutterit kohdassa (12), (13), (14), (15) .

Kiristä :

• pultit (annetussa järjestyksessä, (10) - (15)) arvoon 3.5 m.daN
• lämpötilatunnistimet (3)
• letku (5)
• siteet (1), (4) : arvoon 2.5 m.daN

Älä vaihda keskenään paineliitäntäputkia .

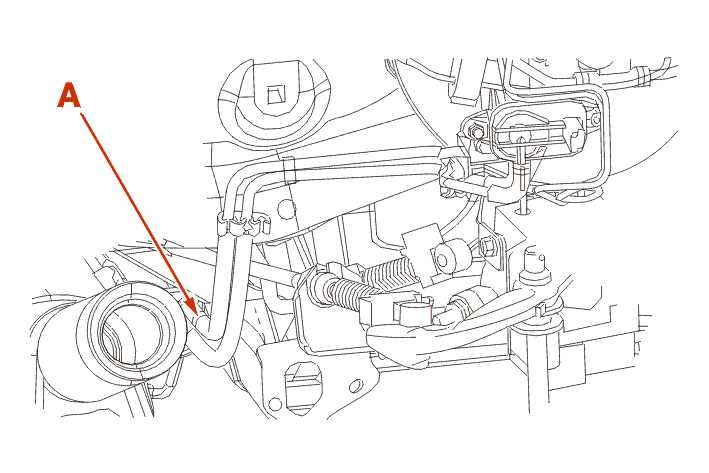

Merkki (A), valkoinen maalirengas, vastaa paineliitäntää, joka on hiukkassuodattimen jäljessä .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .

täytä lisäainesäiliö .
