B1KG08K1 - 607 MOOTTORI DW12TED4

IRROTUS - KIINNITYS LISÄAINESÄILIÖ

EHDOTTOMASTI : ennen korjausta pue käsineet ja suojalasit .

1 - ERIKOISTYÖKALUT

[1] tulppa liitinputkea varten, läpimitta 10 mm .

[2] liitinputki, läpimitta 8 mm .

[3] tulppa liitinputkea varten, läpimitta 8 mm .

2 - IRROTUS

Aseta auto nostosillalle .

MOOTTORI DW12TED4

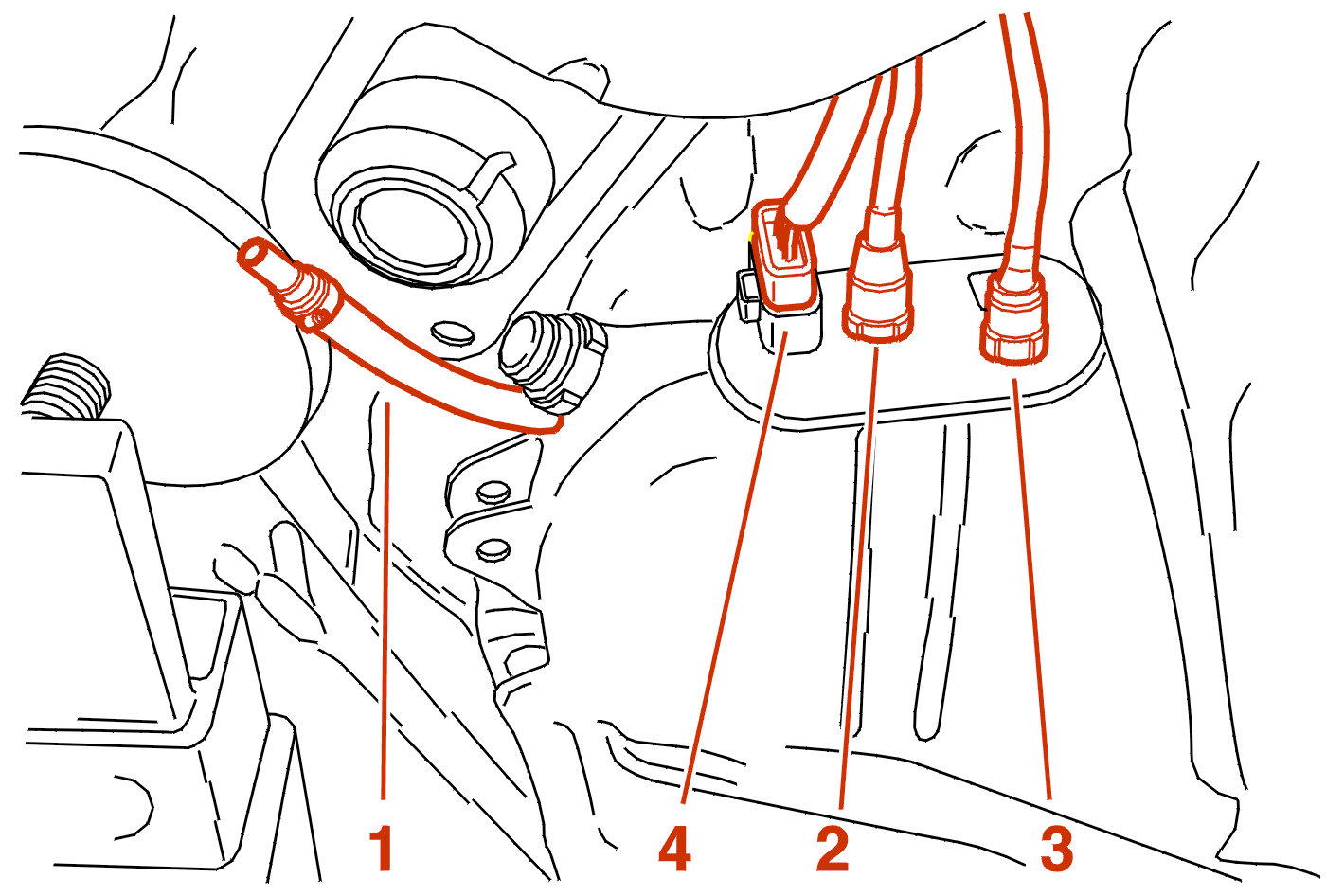

Irrota :

• ilmausletku (1)
• putket (2) ja (3)

EHDOTTOMASTI : aseta tulpat [1], [2], [3] välittömästi paikalleen liittimiin (1), (2), (3), jotta lisäainepiiriin ei pääsisi likaa .

Irrota liitin (4) .

MOOTTORI DW12TED4

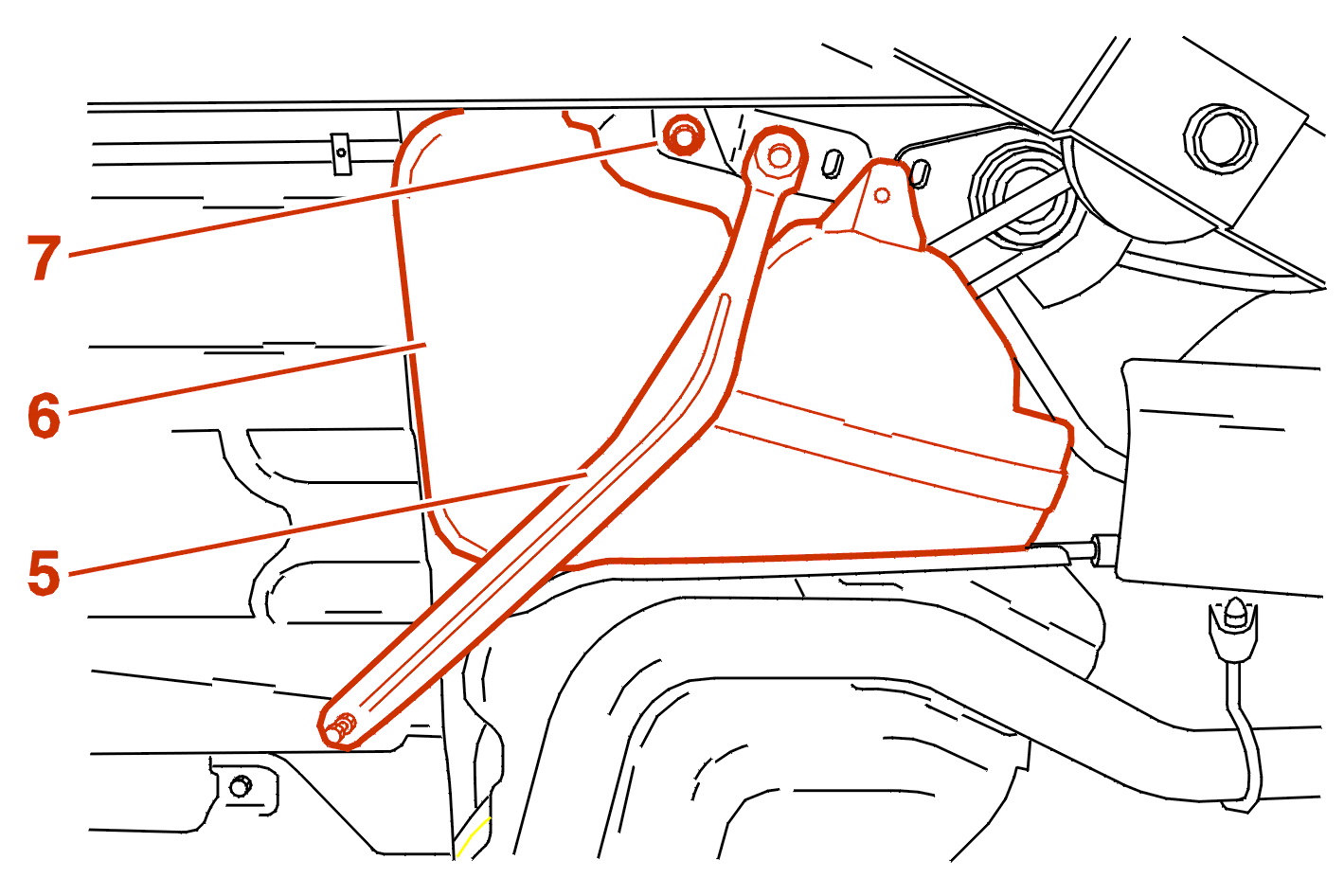

Irrota :

• side (5)
• lämpösuojapelti (6)
• hakanen (7)

MOOTTORI DW12TED4

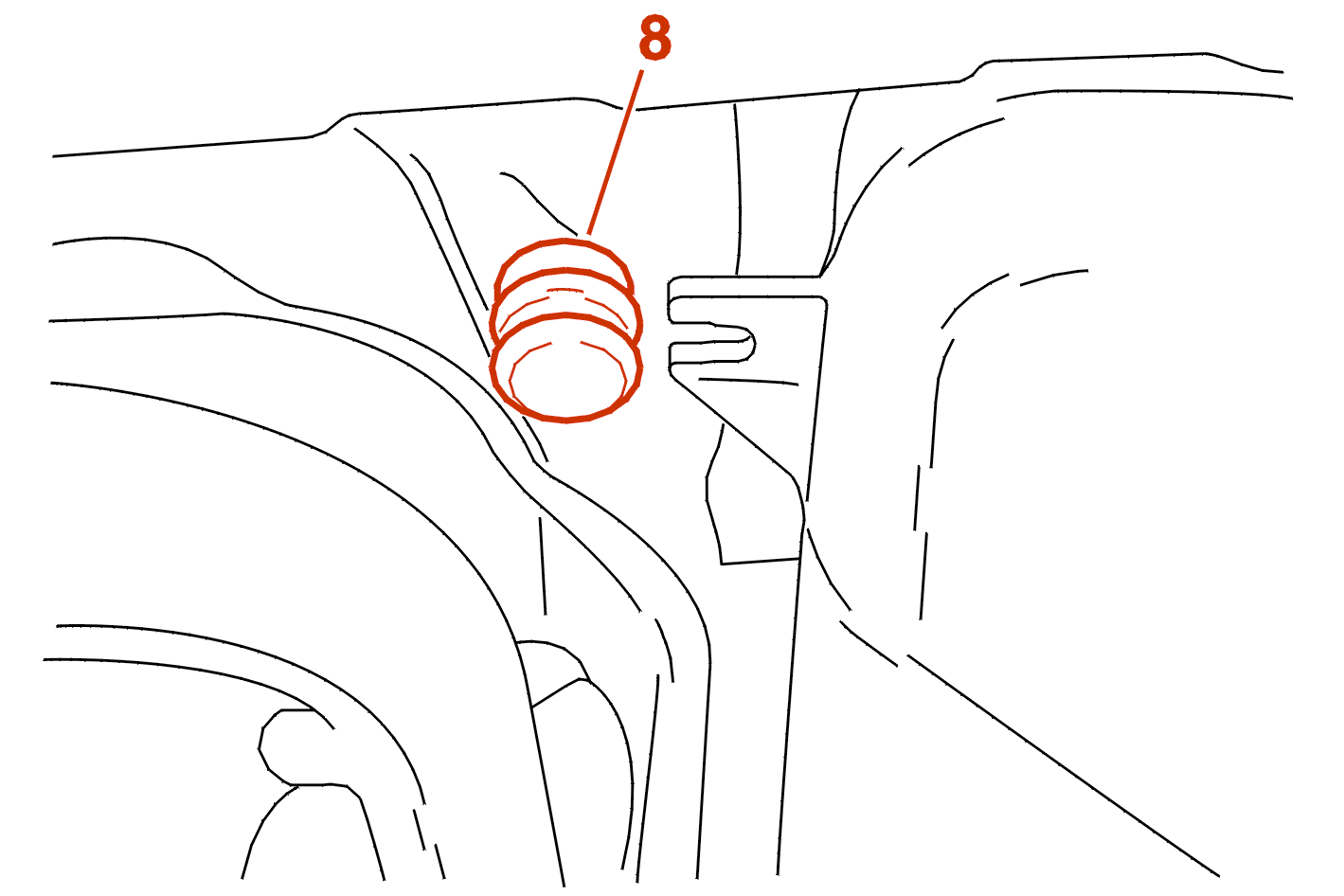

Kallista säiliötä hieman, jotta jouset (8) irtoaisivat .

3 - KIINNITYS

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .
